LM358 100x Sinyal Yükselteç Amfi Modülü

LM358 100x Sinyal Yükseltec Amfi Modülü

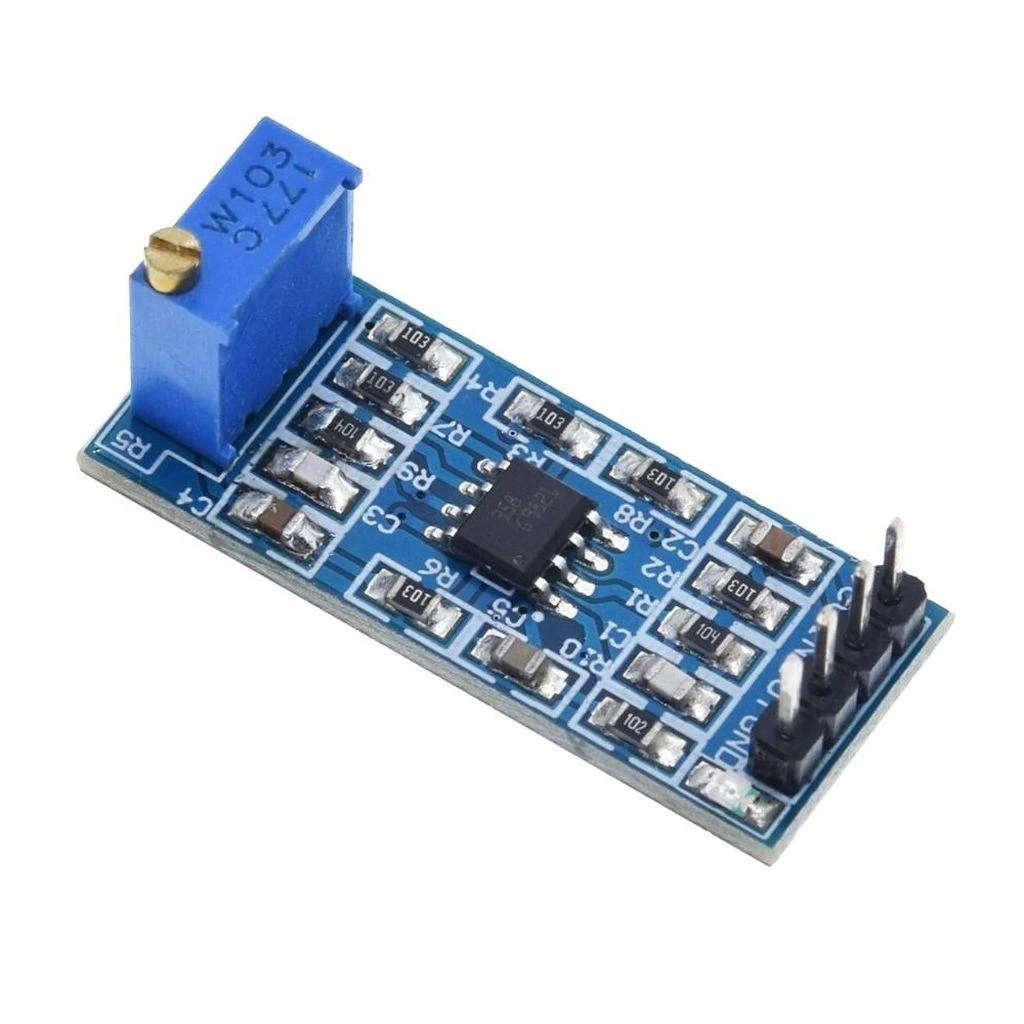

LM358 100x Sinyal Yükseltec Amfi Modülü, düşük genlikli sinyalleri 100 kat güçlendirerek daha kolay işlenebilir hale getiren pratik bir elektronik modüldür. LM358 dual operasyonel amplifikatör entegresi ile tasarlanmıştır.

Arduino projeleri için ideal olan bu modül, mikrodenetleyicilerin algılayamayacağı kadar düşük sinyalleri yükselterek hassas sensör uygulamalarında kullanılabilir. Kompakt boyutu ve kolay bağlantı pinleri sayesinde projelerinize hızlıca entegre edilebilir.

Modül üzerindeki potansiyometre ile kazanç değerini ayarlayabilir ve farklı sinyal seviyelerine göre optimize edebilirsiniz. Çift güç kaynağı gerektirmeden tek voltaj kaynağı ile çalışabilme özelliği kullanım alanını genişletir.

Paket İçeriği

• 1 adet LM358 100x Sinyal Yükseltec Amfi Modülü

Teknik Özellikler

LM358 100x Sinyal Yükseltec Amfi Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Ana Entegre: LM358 dual operasyonel amplifikatör
• Kazanç (Gain): 100x (maksimum, ayarlanabilir)
• Çalışma Voltajı: 3V - 30V DC
• Çalışma Akımı: Yaklaşık 500µA
• Bant Genişliği (Bandwidth): 700 kHz tipik
• Giriş Empedansı: >10 MΩ
• Çıkış Empedansı: <100 Ω
• Sinyal/Gürültü Oranı: >85dB
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Ayarlama: Potansiyometre ile kazanç ayarı
• Giriş Sinyal Aralığı: ±200mV (optimal)

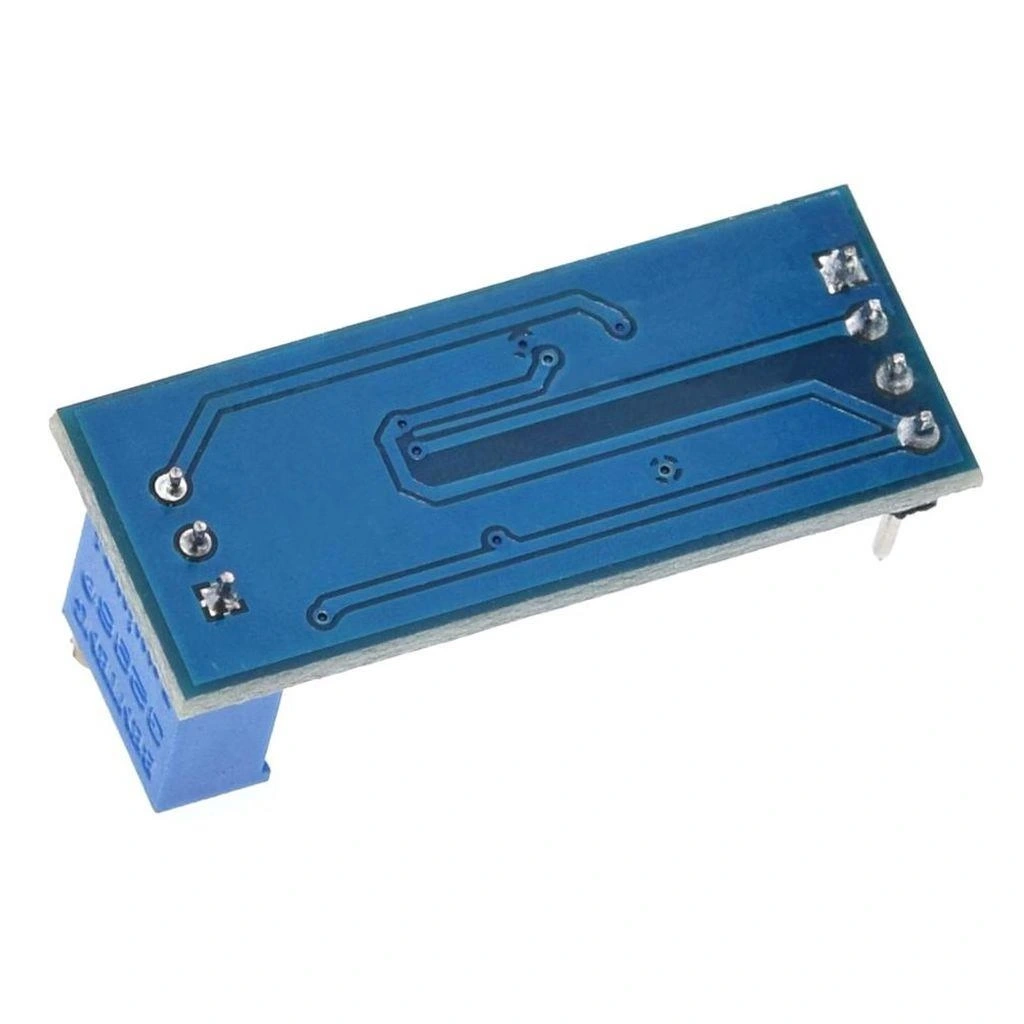

• PCB Boyutları: 30mm x 15mm x 8mm (yaklaşık)
• PCB Rengi: Mavi
• Montaj Delikleri: 2 adet, 2mm çapında

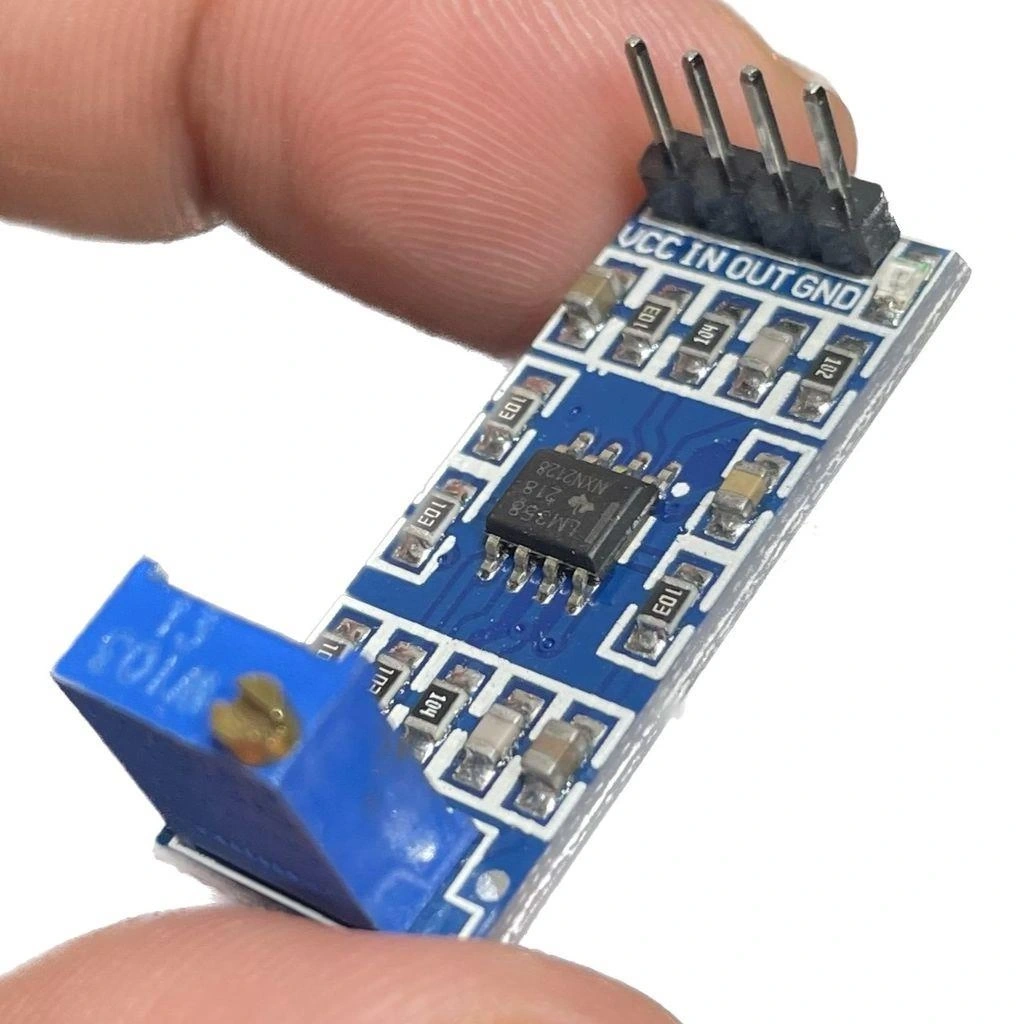

• Bağlantı Pinleri: VCC, GND, IN+, IN-, OUT
• Çift Beslemeli Op-Amp: Hayır, tek beslemeli tasarım
• Offset Gerilimi: <15mV (tipik).
• Slew Rate: 0.5V/µs (tipik)

Bağlantı ve Kullanım

LM358 100x Sinyal Yükseltec Amfi Modülünün mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

LM358 Sinyal Yükseltec Modülünü bağlamak için aşağıdaki adımları izleyin:

• Güç Bağlantısı: VCC pini mikrodenetleyicinizin 5V veya 3.3V pinine, GND pini de GND pinine bağlanmalıdır.
• Sinyal Bağlantıları: Yükseltilecek sinyal IN+ ve IN- pinlerine bağlanır. Diferansiyel giriş için her iki pin kullanılır, tek uçlu giriş için IN- pini GND'ye bağlanabilir.
• Çıkış Bağlantısı: OUT pini, yükseltilmiş sinyali almak istediğiniz mikrodenetleyici analog girişine bağlanır.
• Potansiyometre Ayarı: İlk kullanımda kazancı minimum değere ayarlayın, sonra sinyale göre kademeli olarak artırın.

Arduino UNO'ya bağlantı örneği:

• VCC → Arduino 5V
• GND → Arduino GND
• IN+ → Sensör sinyal çıkışı
• IN- → Arduino GND (tek uçlu giriş için)
• OUT → Arduino Analog Pin A0

Bu modül ile modüller kategorisindeki çeşitli sensörlerin çıkış sinyallerini güçlendirebilirsiniz. Tipik uygulamalarda, mikrofon modülleri, titreşim sensörleri ve hassas sıcaklık sensörleri ile birlikte kullanılır.

Uygulama Alanları

LM358 100x Sinyal Yükseltec Amfi Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ses ve Akustik Uygulamaları

• Mikrofon sinyal yükseltme
• Ses seviyesi monitörleri
• Akustik sensör uygulamaları
• Ses aktivasyonlu sistemler

Sensör Sinyal İyileştirme

• Titreşim sensörleri
• Hassas sıcaklık ölçümleri
• Biyolojik sinyal sensörleri
• Fotodetektör uygulamaları

Ölçüm ve Test Ekipmanları

• DIY osiloskoplar
• Voltmetre hassasiyet artırma
• Sinyal analiz cihazları
• Elektromanyetik alan dedektörleri

Proje Örnekleri

LM358 100x Sinyal Yükseltec Amfi Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Hassas Ses Seviyesi Monitörü

LM358 Sinyal Yükseltec Modülü kullanarak çok hassas bir ses seviyesi monitörü oluşturabilirsiniz. Basit bir elektret mikrofon, LM358 modülü ve Arduino Nano ile düşük ses seviyelerini bile algılayabilen bir sistem tasarlayın. Mikrofon çıkışı LM358 modülüne bağlanır ve 100 kat güçlendirilmiş sinyal Arduino'nun analog girişine aktarılır. Potansiyometre ile kazanç ayarlanarak farklı ortamlara ve hassasiyet gereksinimlerine uyarlanabilir. Algılanan ses seviyesi OLED ekranda görüntülenebilir ve belirli bir eşik seviyesini aştığında LED yanar veya buzzer çalar. Bu proje, bebek monitörü, gürültü denetleyicisi veya güvenlik sistemi olarak kullanılabilir.

Titreşim Analiz Cihazı

LM358 modülü ile basit bir titreşim sensörünün sinyallerini güçlendirerek hassas bir titreşim analiz cihazı geliştirebilirsiniz. Piezo titreşim sensörü, LM358 yükselteci ve ESP32 mikrodenetleyicisi ile titreşimleri ölçen ve analiz eden bir sistem oluşturun. Yükseltilmiş sinyal, ESP32'nin ADC girişlerine gönderilir ve FFT (Hızlı Fourier Dönüşümü) algoritması kullanılarak frekans spektrumu analiz edilir. ESP32'nin WiFi özelliği sayesinde, titreşim verileri bulut sistemlere aktarılabilir ve uzaktan izlenebilir. Bu cihaz, endüstriyel ekipmanların bakım gereksinimlerini tahmin etmek, motor arızalarını önceden tespit etmek veya yapısal titreşimleri izlemek için kullanılabilir.

Biyolojik Sinyal Görüntüleyici

LM358 yükselteci kullanarak basit bir biyolojik sinyal görüntüleyici oluşturabilirsiniz. Yüzey elektrotları, LM358 modülü ve Arduino Mega ile kas aktivitesini (EMG) görüntüleyen bir sistem tasarlayın. Elektrotlar kasın üzerine yerleştirilir ve üretilen mikrovolt seviyesindeki sinyaller LM358 modülü ile güçlendirilir. Güçlendirilmiş sinyal Arduino'ya gönderilir, filtrelenir ve TFT ekranda gerçek zamanlı olarak gösterilir. Ayrıca, kas aktivitesine bağlı olarak servo motorları veya diğer cihazları kontrol etmek için sinyal kullanılabilir. Bu proje, biyofeedback eğitimi, robotik kollar için kas kontrolü veya fizyoloji deneyleri için kullanılabilir. İlave filtreleme devreleri ekleyerek sinyal kalitesi daha da artırılabilir.

Sorun Giderme ve İpuçları

LM358 100x Sinyal Yükseltec Amfi Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Gürültülü Çıkış: Güç kaynağına 100µF kapasitör ekleyerek gürültüyü azaltın.
• Sinyal Yok: Giriş sinyali çok düşük olabilir, potansiyometre ile kazancı artırın.
• Sinyal Distorsiyonu: Kazanç çok yüksek ayarlanmış olabilir, potansiyometreyi kısın.
• DC Ofset: Çıkışta istenmeyen DC ofset varsa, giriş devresine kapasitör ekleyin.
• EMI Problemleri: Modülü elektromanyetik girişim kaynaklarından uzak tutun.

Performans İpuçları

• Hassas sinyaller için ekranlı kablo kullanın.
• Besleme voltajını stabilize edin, regülatör kullanın.
• Çıkış sinyalini dijitalleştirmeden önce yumuşatma filtresi ekleyin.
• Analog topraklama ve dijital topraklama hatlarını ayrı tutun.
• Optik izolatör kullanarak gürültü transferini azaltabilirsiniz.
