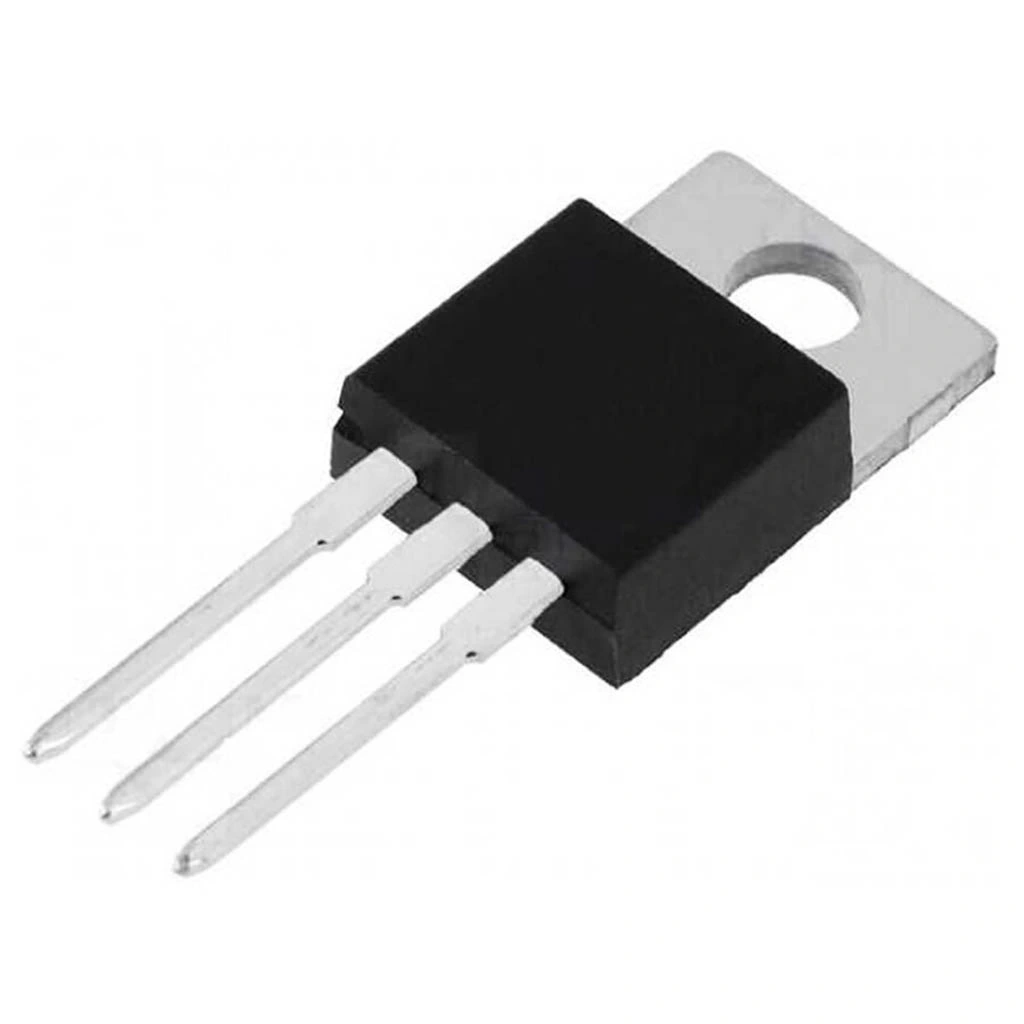

LM338T NOPB 5A Lineer Voltaj Regülatör TO-220
LM338T NOPB, yüksek akım kapasiteli ayarlanabilir bir lineer voltaj regülatörüdür. 5A sürekli çıkış akımı sağlayabilen bu entegre, TO-220 paketinde sunulmaktadır. 1.2V ile 32V arasında ayarlanabilen çıkış voltajı, iki harici direnç kullanılarak kolayca yapılandırılabilir.
Kısa devre koruması, termal koruma ve güvenli çalışma alanı koruması gibi çeşitli koruma özellikleriyle donatılmış olan bu güç entegreleri ailesinin güçlü üyesi, güvenilir ve kararlı güç kaynağı uygulamaları için idealdir. Texas Instruments firmasının NOPB (Kurşunsuz) versiyonu, RoHS uyumlu projeler için mükemmel bir seçimdir.
Laboratuvar güç kaynakları, endüstriyel ekipmanlar ve yüksek akım gerektiren uygulamalar için tasarlanan LM338T, entegreler dünyasında uzun ömürlü ve sağlam bir çözüm sunar. Güç kaynağı tasarımlarınıza kolayca entegre edilebilen bu regülatör, diğer elektronik komponentler ile uyumlu çalışarak projelerinize güç verir.
Teknik Özellikler
LM338T NOPB 5A Lineer Voltaj Regülatör TO-220'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Komponent Tipi: Ayarlanabilir Lineer Voltaj Regülatörü
- Model: LM338T NOPB
- Üretici Firma: Texas Instruments
- Maksimum Çıkış Akımı: 5A
- Ayarlanabilir Çıkış Voltaj Aralığı: 1.2V - 32V
- Maksimum Giriş Voltajı: 40V
- Minimum Giriş-Çıkış Voltaj Farkı (Dropout): 2.5V @ 5A
- Çıkış Voltaj Toleransı: ±1% (25°C'de)
- Yük Regülasyonu: 0.1% (tipik)
- Hat Regülasyonu: 0.005% / V (tipik)
- Ayar Pini Akımı: 50µA (tipik)
- Korumalar: Kısa devre, termal, SOA
- Çalışma Sıcaklığı: 0°C ile +125°C arası
- Çalışma Junction Sıcaklığı: 150°C (maksimum)

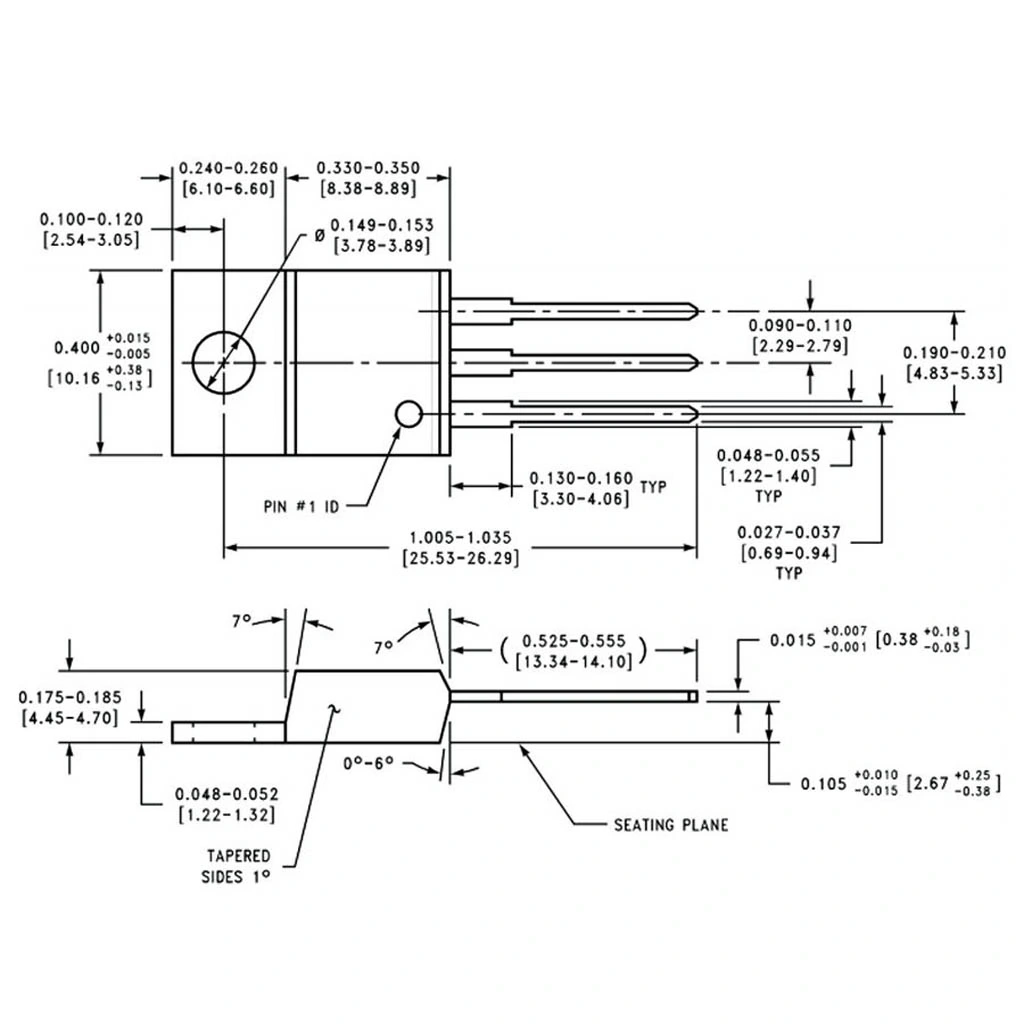

- Paket Tipi: TO-220 (3 bacaklı)
- Termal Direnç (Junction-to-Case): 3°C/W
- Montaj Tipi: Through Hole
- RoHS Uyumluluğu: Evet (NOPB - Kurşunsuz)
- Güç Dağılımı: 50W (uygun soğutucu ile)
- Ripple Rejection: 80dB (tipik)
Kullanım Alanları
LM338T NOPB 5A Lineer Voltaj Regülatör TO-220'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Güç Kaynağı Uygulamaları
- Ayarlanabilir laboratuvar güç kaynakları
- Sabit voltaj güç kaynakları
- Şarj devreleri
- Hassas güç kaynakları
- Otomasyon sistemleri için güç üniteleri
Endüstriyel Uygulamalar
- CNC ve endüstriyel kontrol sistemleri
- Motor sürücü devreleri
- Teçhizat güç kaynakları
- Otomasyon kontrol sistemleri
- Sensör besleme devreleri
Özel Uygulamalar
- Yüksek akım gerektiren ses amplifikatörleri
- LED sürücü devreleri
- Elektronik test cihazları
- Hassas ölçüm ekipmanları için güç kaynakları
- Telekomunikasyon ekipmanları
Avantajlar ve Özellikler
LM338T NOPB 5A Lineer Voltaj Regülatör TO-220'nin sağladığı avantajlar ve çözümler.
- Yüksek Akım Kapasitesi: 5A sürekli çıkış akımı
- Geniş Voltaj Aralığı: 1.2V-32V ayarlanabilir çıkış
- Kolay Kullanım: Sadece iki harici direnç ile ayarlanabilir
- Entegre Korumalar: Kısa devre ve termal koruma özellikleri
- Düşük Gürültü: Temiz DC çıkış sağlama
- Yüksek Güvenilirlik: Endüstriyel standartlarda dayanıklılık
- RoHS Uyumluluğu: Çevre dostu kurşunsuz yapı
- Sağlam Paket: TO-220 paketi ile kolay soğutma imkanı
- Düşük Dropout Voltajı: 2.5V ile verimli çalışma
- Yüksek Ripple Rejection: 80dB ile temiz çıkış
Devre Tasarımı ve Kullanım
LM338T NOPB 5A Lineer Voltaj Regülatör TO-220'nin devre tasarımında kullanımı hakkında bilgiler.
İpucu: R2 değerini 240 ohm sabit tutup, R1 değerini potansiyometre ile değiştirerek ayarlanabilir güç kaynağı tasarlayabilirsiniz.

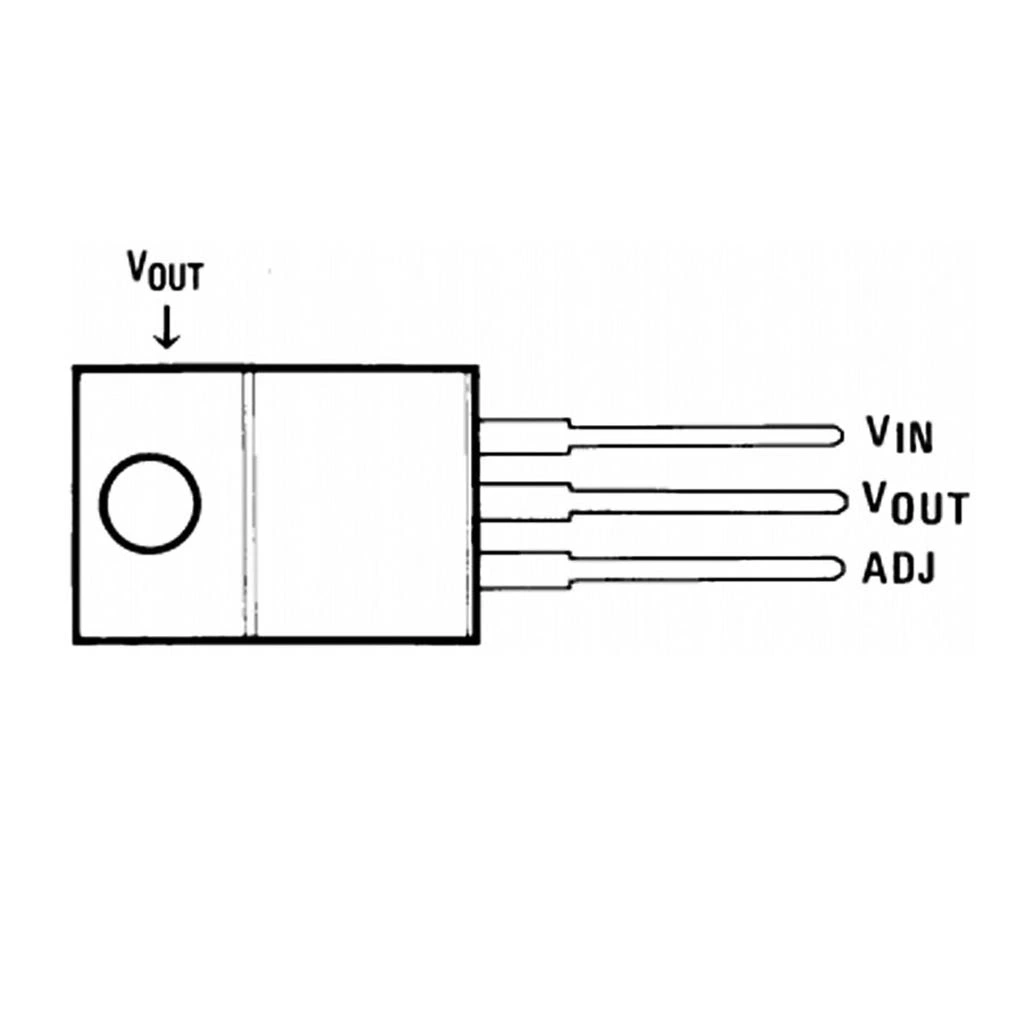

Pin Yapılandırması (TO-220):
- Pin 1 (Sol): Adjust (Ayar)
- Pin 2 (Orta): Output (Çıkış)
- Pin 3 (Sağ): Input (Giriş)
- Metal Tab: Output (Çıkış) ile bağlantılı
Temel Devre Bağlantısı:
- Giriş filtreleme kapasitörü (0.1µF seramik) giriş pini ve GND arasına bağlanır
- Çıkış filtreleme kapasitörü (1-10µF) çıkış pini ve GND arasına bağlanır
- R1 (240Ω tipik) Adjust ve GND arasına bağlanır
- R2 değiştirilebilir direnç Output ve Adjust arasına bağlanır
- Giriş ve çıkış arasına ters koruma diyodu (1N4001) eklenebilir
- Adjust ve Output arasına 10µF bypass kapasitör eklenebilir
Çıkış Voltajı Hesaplama:
- Vout = 1.25V × (1 + R2/R1) + (Iadj × R2)
- Iadj tipik olarak 50µA olduğundan, yaklaşık formül: Vout ≈ 1.25V × (1 + R2/R1)
- Örnek: R1=240Ω, R2=1.92kΩ için Vout ≈ 12V
Soğutma ve Termal Yönetim:
- 2A üzeri akımlarda soğutucu şarttır
- Soğutucu boyutu hesabı: Rth = (Tjmax - Tamb) / P - RthJC
- Termal macun kullanarak ısı transferini iyileştirin
- Maksimum güç hesabı: P = (Vin - Vout) × Iout
Sorun Giderme ve İpuçları
LM338T NOPB 5A Lineer Voltaj Regülatör TO-220 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Daha büyük soğutucu kullanın, giriş-çıkış voltaj farkını azaltın
- Kararsız Voltaj: Giriş/çıkış kapasitörlerini artırın, ayar dirençlerinin bağlantısını kontrol edin
- Düşük Çıkış Akımı: Giriş voltajını artırın, kablo/bağlantı dirençlerini kontrol edin
- Gürültülü Çıkış: Filtreleme kapasitörlerini artırın, düzgün topraklama sağlayın
- Koruma Tetiklenmesi: Soğutmayı iyileştirin, akım sınırlarını aşmayın
Montaj ve Soğutma İpuçları
- Soğutucu ile TO-220 paketi arasına termal macun sürün
- Metal tab çıkış ile bağlantılıdır, yalıtım pedi kullanın
- PCB'de kalın bakır yollar kullanarak ısı dağıtımına yardımcı olun
- Fan soğutması, yüksek akım uygulamalarında faydalı olabilir
- Soğutucu vidalarını aşırı sıkmayın, paket zarar görebilir
Verimlilik ve Performans İpuçları
- Giriş ve çıkış arasındaki farkı minimumda tutun (ısı azaltma)
- Yüksek akımlarda kalın kablolar kullanın (voltaj düşümünü önleme)
- Ripple azaltmak için giriş/çıkış kapasitörlerini optimize edin
- Yüksek akım uygulamaları için paralel regülatörler düşünün
- Adjust pini bypass kapasitörü ile gürültüyü azaltın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Güç yönetimi ve regülatör çözümleri için güç entegrelerini inceleyebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM338T ve LM317T arasındaki fark nedir?
LM338T 5A akım sağlarken, LM317T sadece 1.5A kapasiteye sahiptir. LM338T endüstriyel ve yüksek güç gerektiren uygulamalar için daha uygundur.
Çıkış voltajını nasıl ayarlayabilirim?
İki direnç kullanarak: Vout = 1.25V × (1 + R2/R1). R1 genellikle 240Ω sabit tutulur, R2 değeri değiştirilerek istenen voltaj elde edilir.
Soğutucu gerekli midir?
2A üzeri akımlarda kesinlikle gereklidir. Güç dağılımı P = (Vin-Vout) × Iout formülüyle hesaplanır. Uygun soğutucu seçimi için bu değer kullanılmalıdır.
LM338T'nin termal koruması nasıl çalışır?
Junction sıcaklığı 150°C'ye ulaştığında koruma devreye girer ve çıkış akımını sınırlar. Sıcaklık düştüğünde otomatik olarak normale döner.
Maksimum giriş voltajı ne olmalıdır?
40V maksimum giriş limitidir. Ancak çıkış voltajından en az 3V (yüksek akımlarda 5V) fazla, 40V'dan düşük olmalıdır.
NOPB ne anlama gelir?
No Lead (Kurşunsuz) anlamına gelir. RoHS uyumlu, çevre dostu üretim sürecini belirtir. Kurşun içermeyen lehim ve üretim teknikleri kullanılır.
Ne tür koruma devreleri eklenmelidir?
Giriş-çıkış arasına ters polarite koruma diyodu, giriş sigortası ve çıkışa TVS diyot eklenebilir. Aşırı akıma karşı akım sınırlama devresi önerilir.
Verimlilik nasıl artırılabilir?
Giriş-çıkış voltaj farkını minimize edin. Lineer regülatörün doğası gereği ısı olarak kayıp olur. Yüksek verim için switching regülatör düşünün.
