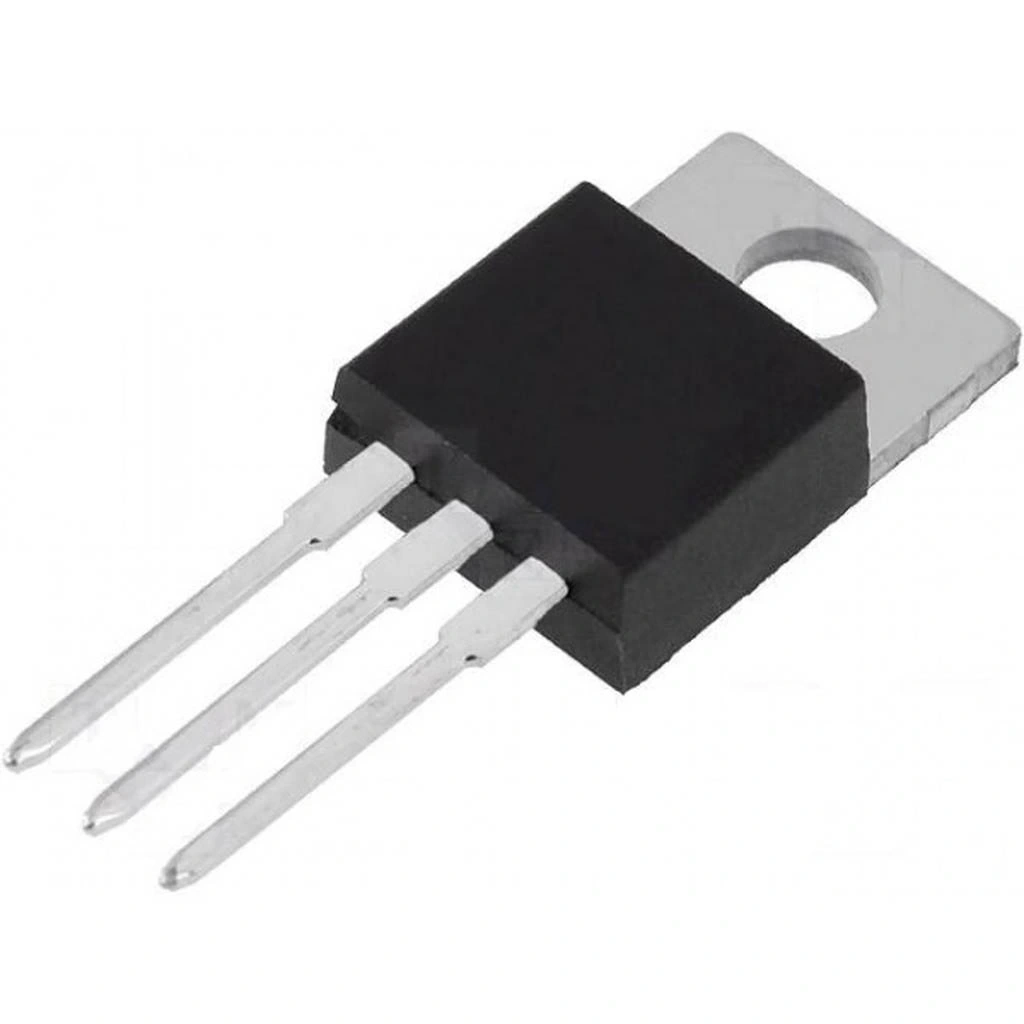

LM338T 5A Ayarlanabilir Lineer Voltaj Regülatör To-220

LM338T 5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220

LM338T 5A Ayarlanabilir Lineer Voltaj Regülatörü, yüksek akım uygulamaları için tasarlanmış güçlü bir voltaj düzenleyicidir. 1.2V ile 32V arasında ayarlanabilen çıkış voltajı ve 5A'e kadar sürekli yük akımı sağlayan bu entegre, endüstriyel ve profesyonel güç kaynağı tasarımları için mükemmel bir çözümdür.

Sadece iki harici dirençle istenen çıkış voltajını ayarlama kolaylığı sunan güç entegreleri ailesinin bu yüksek akım üyesi, dahili aşırı sıcaklık ve kısa devre koruması gibi koruma özellikleri ile profesyonel projeler için son derece güvenilir bir seçimdir.

Endüstriyel standartlarda doğruluk ve kararlılık sağlayan LM338T, çeşitli entegreler arasında yüksek akım gerektiren uygulamalar için tercih edilen bir üründür. Elektronik komponentler arasında güç yönetimi çözümleri arayan profesyoneller için ideal olan bu regülatör, laboratuvar güç kaynakları, endüstriyel kontrol sistemleri ve yüksek güçlü devreler için mükemmel bir çözüm sunar.

---

Teknik Özellikler

LM338T 5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor
• Ürün Serisi: LM338
• Regülatör Tipi: Ayarlanabilir Pozitif Lineer
• Maksimum Çıkış Akımı: 5A
• Ayarlanabilir Çıkış Voltaj Aralığı: 1.2V - 32V
• Minimum Input-Output Voltaj Farkı (Dropout): 2.0V
• Maksimum Giriş Voltajı: 40V
• Çıkış Voltaj Toleransı: ±1% (tipik)
• Çıkış Voltaj Dalgalanması: 0.001%/V (tipik)
• Çıkış Empedansı: 0.01Ω (tipik)
• Load Regulation: 0.1%/A (tipik)
• Line Regulation: 0.005%/V (tipik)
• Paket Tipi: TO-220
• Pin Sayısı: 3
• Çalışma Sıcaklığı: 0°C ile +125°C arası
• Maksimum Junction Sıcaklığı: 150°C
• Termal Direnç (Junction-to-Case): 4°C/W
• Termal Direnç (Junction-to-Ambient): 35°C/W
• Güç Dağılımı: 50W (TC=25°C, uygun soğutucuyla)
• Giriş Bypassı: 0.22µF (önerilen minimum değer)
• Çıkış Kapasitörü: 1.0µF (önerilen minimum değer)
• Kısa Devre Koruması: Evet
• Aşırı Isı Koruması: Evet
• Ripple Rejection: 70dB (tipik)
• Ayar Pini Akımı: 50µA (nominal)
• Referans Voltajı: 1.25V (nominal)
• Maksimum Gürültü: 0.003% (10Hz - 10kHz)
• RoHS Uyumluluğu: Evet
• Boyutlar: 10mm x 15mm x 4.5mm (yaklaşık)
• Maksimum Darbe Akımı: 12A
• Tavsiye Edilen İşletim Giriş Voltajı: Vout + 3V

---

Kullanım Alanları

LM338T 5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Uygulamalar

• Ağır hizmet güç kaynakları
• PLC ve endüstriyel kontrol sistemleri
• Motor sürücü devreleri
• Otomasyon ekipmanları
• CNC makineleri güç besleme üniteleri

Laboratuvar Ekipmanları

• Profesyonel ayarlanabilir güç kaynakları
• Test ve ölçüm cihazları
• Yüksek hassasiyetli laboratuvar ekipmanları
• Kalibrasyon sistemleri
• Ar-Ge test devreleri

Ses ve Güç Sistemleri

• Yüksek güçlü amplifikatör devreleri
• Profesyonel ses ekipmanları güç kaynakları
• Stüdyo ekipmanları
• Güç yükselticileri
• Düşük gürültülü audio devreleri

Şarj ve Güç Dönüşüm Sistemleri

• Yüksek akımlı batarya şarj cihazları
• Akü şarj ve test üniteleri
• Güç dağıtım sistemleri
• Solar şarj kontrol üniteleri
• UPS sistemleri

Özel Projeler ve Profesyonel Uygulamalar

• LED sürücü devreleri (yüksek güç)
• Hassas güç gerektiren elektronik cihazlar
• Elektroliz ve kaplama sistemleri
• RF güç sistemleri
• Telekomünikasyon güç birimleri

---

Avantajlar ve Özellikler

LM338T 5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 5A sürekli çıkış akımı, 12A darbe akımı
• Geniş Ayar Aralığı: 1.2V'dan 32V'a kadar ayarlanabilir çıkış
• Kolay Voltaj Ayarı: Sadece iki harici dirençle hassas voltaj ayarı
• Dahili Korumalar: Kısa devre, aşırı sıcaklık ve safe-area koruması
• Düşük Gürültü: Temiz DC çıkış için minimum dalgalanma
• Yüksek Düzenleme: Mükemmel line ve load regülasyonu
• Basit Devre Tasarımı: Minimum harici komponent gereksinimi
• Endüstriyel Sınıf Güvenilirlik: Yüksek kaliteli komponente sahip dayanıklı yapı
• Uyumluluk: LM138 serisi ile pin uyumlu
• TO-220 Paketi: Kolay soğutucu montajı ve yaygın kullanım

---

Devre Tasarımı ve Uygulama

LM338T 5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin devre tasarımı ve uygulaması hakkında detaylar.

Temel Bağlantı Şeması

LM338T'nin temel uygulama devresi oldukça basittir.

Gerekli Komponentler:

• 1x LM338T Regülatör
• 1x 240Ω 1/4W Direnç (R1)
• 1x Ayarlanabilir Potansiyometre veya Sabit Direnç (R2)
• 1x 0.22µF Giriş Bypass Kapasitörü (Seramik veya Tantalum)
• 1x 10µF Çıkış Kapasitörü (Elektrolitik veya Tantalum)
• 2x 1N4002 Diyot (Koruma için, opsiyonel)
• 1x Soğutucu (4°C/W veya daha düşük termal direnç)
• Termal Macun ve Montaj Malzemeleri
• Soğutucu için İzolasyon Pulu ve Conta

Pin Konfigürasyonu:

• Pin 1: Ayar (ADJ)
• Pin 2: Çıkış (OUT)
• Pin 3: Giriş (IN)
• Metal Taban: Arka taban çıkış pini ile elektriksel olarak bağlıdır

Temel Devre Şeması ve Bağlantılar:

1. Giriş gücünü Pin 3'e (IN) bağlayın
2. 0.22µF bypass kapasitörünü giriş pini ve toprak arasına bağlayın
3. Çıkış Pin 2'den (OUT) alınır
4. 10µF çıkış kapasitörünü çıkış pini ve toprak arasına bağlayın
5. 240Ω direnci (R1) çıkış pini ve ayar pini (ADJ, Pin 1) arasına bağlayın
6. R2 direncini (veya potansiyometreyi) ayar pini ve toprak arasına bağlayın
7. Opsiyonel olarak, OUT-ADJ arasına ve IN-OUT arasına koruyucu diyotlar ekleyin

Çıkış Voltajını Hesaplama:

LM338T'nin çıkış voltajını aşağıdaki formülle hesaplayabilirsiniz:

Vout = 1.25V × (1 + R2/R1) + IADJ × R2

Burada:

• 1.25V: LM338T'nin referans voltajı
• R1: Çıkış ve ayar pini arasındaki direnç (genellikle 240Ω kullanılır)
• R2: Ayar pini ve toprak arasındaki direnç
• IADJ: Ayar pini akımı (yaklaşık 50µA, hesaplamalarda genellikle ihmal edilebilir)

Pratik olarak, IADJ etkisi ihmal edildiğinde:

Vout ≈ 1.25V × (1 + R2/R1)

Belirli bir çıkış voltajı için R2 değerini hesaplamak:

R2 ≈ R1 × [(Vout/1.25V) - 1]

Gelişmiş Uygulama Devreleri

LM338T ile yapılabilecek çeşitli uygulama devreleri.

5A Ayarlanabilir Güç Kaynağı

Profesyonel bir ayarlanabilir laboratuvar güç kaynağı devresi.

• Gerekli Komponentler:
  • 1x LM338T
  • 1x 240Ω 1/2W Direnç
  • 1x 5kΩ Çok Turlu Hassas Potansiyometre
  • 1x 0.22µF Seramik Kapasitör
  • 2x 10µF/50V Elektrolitik Kapasitör
  • 2x 1N5819 Schottky Diyot (Koruma için)
  • 1x Köprü Diyot (10A)
  • 1x 10.000µF/50V Filtre Kapasitörü
  • 1x Transformatör (36V AC, 6A)
  • 1x Büyük Soğutucu ve Fan
  • 1x Voltmetre, 1x Ampermetre
  • 1x Sigorta (6A)
  • 1x Anahtar (DPST)
  • Kasa, Konnektörler ve Montaj Malzemeleri
• Devre Açıklaması:
  • Transformatör şebeke gerilimini 36V AC'ye düşürür
  • Köprü diyot AC'yi DC'ye dönüştürür
  • 10.000µF filtre kapasitörü ile dalgalanma azaltılır
  • LM338T ile voltaj 1.25V-30V arasında ayarlanabilir
  • Potansiyometre ile çıkış gerilimi hassas kontrol edilir
  • Çıkış akımı 5A'e kadar kullanılabilir
  • Voltmetre ve ampermetre ile ölçüm yapılır
  • Fan ile soğutucu sıcaklığı kontrol edilir

Ayarlanabilir Akım Kaynağı

LM338T'yi sabit akım kaynağı olarak kullanabilirsiniz.

• Gerekli Komponentler:
  • 1x LM338T
  • 1x Hassas Şönt Direnci (Rs)
  • 1x 1kΩ Potansiyometre
  • 1x 0.22µF Giriş Kapasitörü
  • 1x 10µF Çıkış Kapasitörü
  • 1x Büyük Soğutucu
• Bağlantı Şeması:
  • Regülatörün giriş pini (IN) güç kaynağına bağlanır
  • Şönt direnci (Rs) regülatörün çıkış pini (OUT) ve ayar pini (ADJ) arasına bağlanır
  • Potansiyometre şönt direncine paralel bağlanır (akım ayarı için)
  • Yük, çıkış pini ve toprak arasına bağlanır
  • Sabit akım değeri I = 1.25V / Rs formülü ile hesaplanır
  • Potansiyometre ile akım 0A ile 5A arasında ayarlanabilir

Akım ve Voltaj Sınırlayıcı Laboratuvar Güç Kaynağı

Hem voltaj hem de akım sınırlamalı profesyonel güç kaynağı.

• Gerekli Ek Komponentler:
  • 1x Op-Amp (LM358 veya benzer)
  • 1x NPN Transistör (TIP31 veya benzer)
  • 1x PNP Transistör (TIP32 veya benzer)
  • 1x 0.1Ω 5W Şönt Direnci
  • 2x 10kΩ Potansiyometre (Voltaj ve Akım Ayarı için)
  • Çeşitli Dirençler ve Kapasitörler
  • 2x LED (Voltaj ve Akım Modu Göstergesi)
• Çalışma Prensibi:
  • Temel LM338T devresi voltaj düzenlemesi sağlar
  • Op-Amp, şönt direnci üzerindeki voltajı izler
  • Akım belirli bir sınırı aştığında, op-amp çıkışı yükselir
  • Transistörler, LM338T'nin ADJ pininin voltajını değiştirir
  • Çıkış, ayarlanan akım veya voltaj sınırında sabit kalır
  • LED'ler hangi modun (CV veya CC) aktif olduğunu gösterir
  • Potansiyometreler ile voltaj ve akım sınırları bağımsız ayarlanabilir

PCB Tasarım Önerileri

LM338T ile yapılan devrelerde PCB tasarımı için öneriler.

• Güç Yolları:
  • 5A için en az 3mm genişliğinde PCB izleri kullanın
  • Mümkünse 2oz (70µm) bakır kalınlığı tercih edin
  • Güç hatları için çoklu via'lar kullanın
  • Geniş toprak düzlemi oluşturun
• Komponent Yerleşimi:
  • Regülatörü PCB kenarına yerleştirin (soğutucu montajı için)
  • Bypass kapasitörlerini regülatör pinlerine doğrudan bağlayın
  • Ayar dirençlerini regülatöre yakın konumlandırın
  • Güç terminallerini kalın bakır yollarla bağlayın
• Isı Yönetimi:
  • Regülatör altına çoklu termal vialar yerleştirin
  • PCB'nin arka yüzünde ısı dağıtım alanı oluşturun
  • Regülatör çevresinde diğer ısıya duyarlı komponentleri uzak tutun
  • Soğutucu için geniş montaj alanı planlayın
• Dikkat Edilecek Noktalar:
  • Regülatör taban plakası OUT pini ile bağlantılıdır, soğutucuyu izole edin
  • Yüksek akım uygulamaları için PCB üzerinde sigorta alanı ekleyin
  • Sıcaklık sensörü (NTC) için yer ayırın (opsiyonel fan kontrolü için)
  • Filtre kapasitörlerini regülatörden önce yerleştirin

---

Sorun Giderme ve İpuçları

LM338T 5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu kullanın, fan ekleyin, yük akımını düşürün
• Çıkış Voltajı Düşük: Giriş voltajını kontrol edin, dropout voltajını dikkate alın
• Kararsız Çıkış: Bypass kapasitörlerini kontrol edin, gürültü kaynaklarını izole edin
• Regülatör Kapanması: Termal koruma tetiklenmesini kontrol edin, soğutmayı iyileştirin
• Yüksek Ripple: Çıkış kapasitörünü artırın, düşük ESR kapasitörler kullanın

Uygulama İpuçları

• Isı Yönetimi:
  • Giriş-çıkış voltaj farkını minimize edin (verimlilik için)
  • 5A kapasitede çalıştırırken aktif soğutma şarttır
  • Termal macun uygulayın ve soğutucuyu doğru monte edin
  • Isıyı PCB'ye iletmek için çoklu termal vialar kullanın
• Güç Kaybı Hesabı:
  • P = (Vin - Vout) × I formülü ile güç kaybını hesaplayın
  • Soğutucuyu bu değerin en az 1.5 katını dağıtabilecek şekilde seçin
  • Maksimum junction sıcaklığının 150°C'yi aşmamasına dikkat edin
  • Yüksek güç uygulamalarında fan kontrolü ekleyin
• Devre Koruması:
  • Giriş kısmına sigorta ekleyin (6A, hızlı tip)
  • Transient koruma için varistör veya TVS diyot kullanın
  • Koruyucu diyotlar ekleyerek ters akımlara karşı koruyun
  • Aşırı akım limitlemesi için harici devre ekleyin
• Performans İyileştirme:
  • Daha düşük gürültü için çıkışa LC filtre ekleyin
  • Uzak yük beslemesi için Kelvin bağlantıları kullanın
  • Giriş tarafına ek filtreleme ekleyerek ripple'ı azaltın
  • Yüksek dalgalanmalı yüklerde daha büyük çıkış kapasitörü kullanın

---

Paket İçeriği

• LM338T 5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220

---
