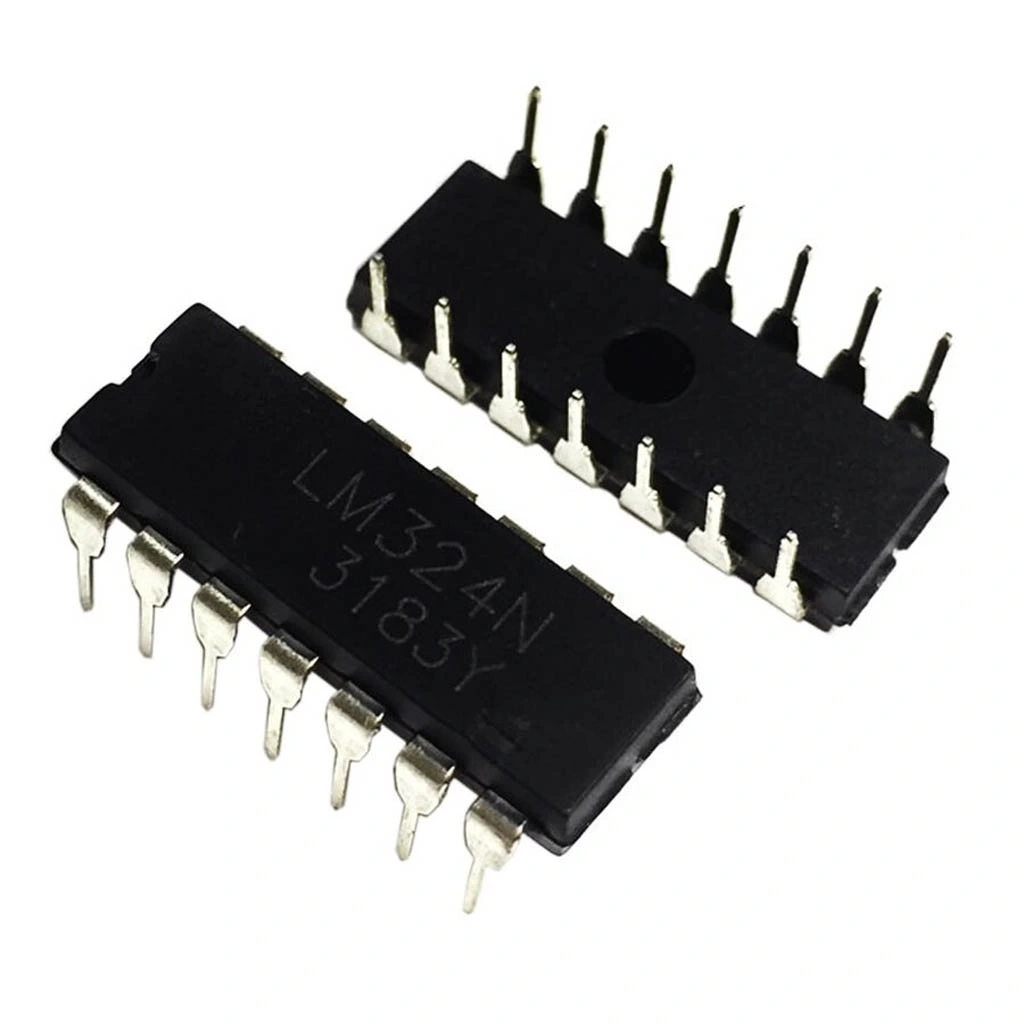

LM324N 5mA 5mV OpAmp Entegresi Dip-14

LM324N 5mA 5mV OpAmp Entegresi DIP-14

LM324N, elektronik devrelerde yaygın kullanılan dörtlü operasyonel amplifikatör entegresidir. DIP-14 paketinde sunulan bu entegre, tek besleme ile çalışabilen ve tek pakette dört bağımsız OpAmp barındıran çok yönlü bir komponenttir.

Texas Instruments, ST Microelectronics gibi çeşitli üreticiler tarafından üretilen LM324N, 5mV offset gerilimi ve 5mA çıkış akımı ile çeşitli uygulamalarda güvenilir performans sunar. Elektronik komponentler arasında ekonomik fiyatı ve çok yönlülüğü ile popülerdir.

Tek besleme kaynağı ile çalışabilme ve dört bağımsız OpAmp içerme özelliğiyle devre tasarımlarında alan tasarrufu sağlayan bu entegre, hobi projelerinden endüstriyel uygulamalara kadar geniş bir yelpazede kullanılır. OpAmp olarak filtreler, sensör arayüzleri ve sinyal şartlandırma devrelerinde yaygın olarak tercih edilir.

Teknik Özellikler

LM324N 5mA 5mV OpAmp Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / STMicroelectronics
• Entegre Tipi: Dörtlü Operasyonel Amplifikatör
• Model: LM324N
• Paket Tipi: DIP-14 (Dual In-line Package)
• OpAmp Sayısı: 4 (Dörtlü)
• Besleme Gerilimi Aralığı: 3V - 32V (tek besleme) veya ±1.5V - ±16V (çift besleme)
• Giriş Offset Gerilimi: ±5 mV (maksimum)
• Giriş Bias Akımı: 45 nA (tipik)
• Giriş Offset Akımı: 5 nA (tipik)
• Açık Çevrim Kazancı: 100 dB (tipik)
• CMRR (Ortak Mod Reddetme Oranı): 80 dB (tipik)
• Güç Tüketimi: 0.8 mW (tipik @ 5V)
• Ortak Mod Giriş Gerilim Aralığı: 0V ile (V+) - 1.5V arası
• Çıkış Gerilim Salınımı: 0V ile (V+) - 1.5V arası
• Çıkış Kısa Devre Akımı: 5 mA (tipik)
• Slew Rate: 0.5 V/µs (tipik)
• Bant Genişliği: 1 MHz (Birlik Kazanç)
• Giriş Empedansı: 10 MΩ (tipik)
• Çalışma Sıcaklık Aralığı: -40°C ile +85°C arası
• Pin Sayısı: 14
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Dahili Frekans Dengelemesi: Var
• Kısa Devre Koruması: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM324N 5mA 5mV OpAmp Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sensör Arayüzleri

• Sıcaklık sensörleri için sinyal şartlandırma
• Fotodiyor ve fototransistör devreleri
• Basınç sensörü arayüzleri
• Strain gauge yükseltici devreleri
• Gaz sensörleri sinyal işleme

Filtreler ve Sinyal İşleme

• Aktif filtreler (alçak/yüksek/bant geçiren)
• Sinyal tamponlama
• Gerilim karşılaştırıcılar
• Dalga şekli üreticileri
• Voltaj-kontrollü osilatörler

Endüstriyel ve Hobi Uygulamaları

• Enstrümantasyon devreleri
• Analog hesaplama üniteleri
• LED sürücü devreleri
• Ultrasonik algılama arayüzleri
• Robotik projeleri sensör kondisyonerleri

Avantajlar ve Özellikler

LM324N 5mA 5mV OpAmp Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.

• Dörtlü OpAmp Yapısı: Tek pakette dört bağımsız operasyonel amplifikatör
• Tek Besleme Çalışma: 3V-32V arası tek kaynakla çalışabilme
• PCB Alanı Tasarrufu: Dört OpAmp için tek entegre kullanımı
• Düşük Güç Tüketimi: Batarya ile çalışan devrelere uygun
• Geniş Besleme Aralığı: 3V ile 32V arası esneklik
• Ground Seviyesine Yakın Giriş: 0V'a yakın sinyalleri işleyebilme
• Dahili Dengeleme: Harici kompanzasyon gerektirmez
• Ekonomik Çözüm: Dört OpAmp için uygun maliyet
• Yaygın Bulunabilirlik: Temel elektronik bileşeni olarak kolay temin
• DIP Paketi: Breadboard ve delikli PCB ile kolay kullanım

Uygulama ve Devre Tasarımı

LM324N 5mA 5mV OpAmp Entegresi DIP-14 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

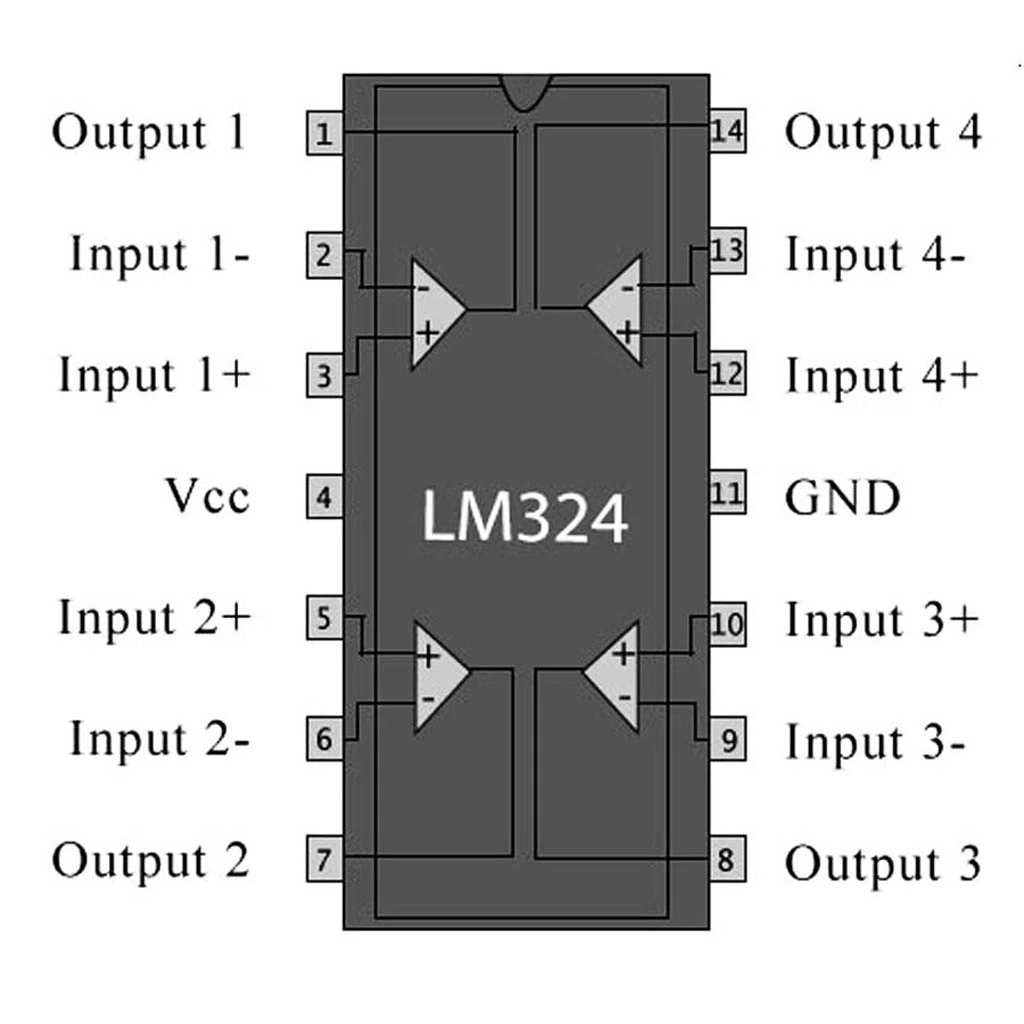

Temel Devre Bağlantıları:

• Besleme Bağlantısı: V+ (Pin 4) pozitif beslemeye, V- (Pin 11) toprağa bağlanır
• OpAmp 1 Girişleri: Inverting (Pin 2) ve Non-inverting (Pin 3), Çıkış (Pin 1)
• OpAmp 2 Girişleri: Inverting (Pin 6) ve Non-inverting (Pin 5), Çıkış (Pin 7)
• OpAmp 3 Girişleri: Inverting (Pin 9) ve Non-inverting (Pin 10), Çıkış (Pin 8)
• OpAmp 4 Girişleri: Inverting (Pin 13) ve Non-inverting (Pin 12), Çıkış (Pin 14)

Örnek Uygulama Devreleri:

• Dört Kanallı Sensör Yükselteci: Çoklu sensör verilerini paralel işleme
• İki Aşamalı Filtre: Farklı kesim frekansları için her OpAmp ayrı filtre
• Quad Komparatör: Dört farklı eşik değeri ile karşılaştırma yapan devre
• Enstrümantasyon Amplifikatörü: Üç OpAmp kullanarak diferansiyel sinyal yükseltme
• Sanal Toprak ve İşaretleyici: Bir OpAmp sanal toprak, üçü sinyal işleme için

Sorun Giderme ve İpuçları

LM324N 5mA 5mV OpAmp Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Sınırlaması: Çıkış V+ - 1.5V ile sınırlıdır, tam rail-to-rail değildir.
• Crossover Distorsiyon: Sıfıra yakın çıkışlarda bozulma olabilir, bias devresi ekleyin.
• Sınırlı Sürüş Akımı: 5mA maksimum çıkış akımı, yüksek güç gerektiren yükler için buffer ekleyin.
• Çapraz Etkileşim: Birden fazla OpAmp kullanırken beslemede gürültü olabilir, bypass kapasitörleri ekleyin.
• Besleme Gürültüsü: V+ ve GND arasına 0.1µF ve 10µF kapasitörler ekleyin.

Verimli Kullanım İpuçları

• Hassas uygulamalarda metal film dirençler kullanın
• Tek besleme ile AC sinyaller için sanal toprak oluşturun
• AC sinyal işleme için DC bias oluşturun
• V+ ve GND arasına 0.1µF bypass kapasitörü yerleştirin
• Kullanılmayan OpAmp'ları kararlı durumda bağlayın

Paket İçeriği

• LM324N 5mA 5mV OpAmp Entegresi DIP-14
