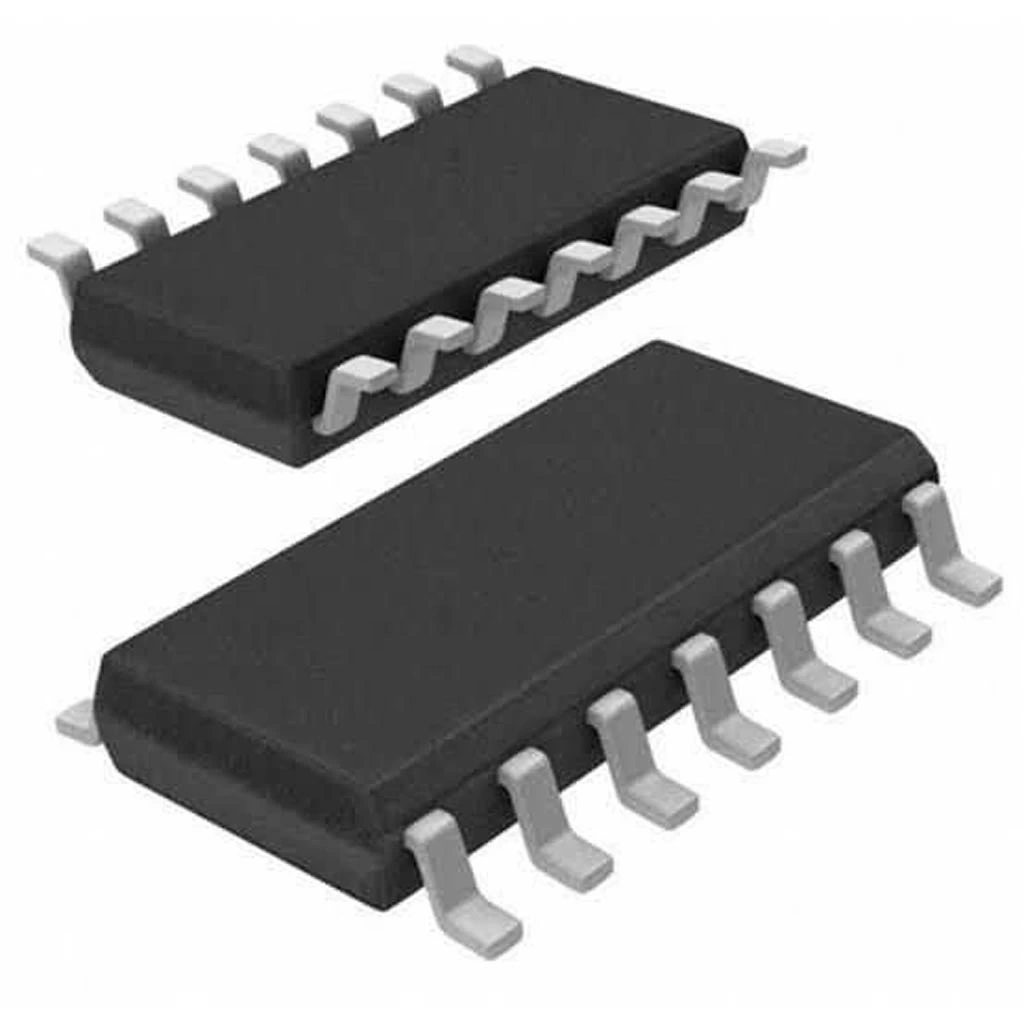

LM324 SMD OpAmp Entegresi SOIC-14
LM324 SMD, elektronik devrelerde yaygın kullanılan dörtlü operasyonel amplifikatör entegresidir. SOIC-14 paketinde sunulan bu SMD entegre, tek besleme ile çalışabilen ve tek pakette dört bağımsız OpAmp barındıran yüzey montaj bir komponenttir.
Texas Instruments, ST Microelectronics gibi çeşitli üreticiler tarafından üretilen LM324 SMD, geniş besleme voltajı aralığı ve ekonomik çözüm sunma özellikleriyle öne çıkar. Elektronik komponentler arasında yüzey montaj tasarımlar için tercih edilen çok yönlü bir OpAmp entegresidir.
Tek besleme kaynağı ile çalışabilme ve dört bağımsız OpAmp içerme özelliğiyle PCB alanından tasarruf sağlayan bu entegre, ticari sıcaklık aralığında çalışabilen ekonomik bir seçenektir. OpAmp olarak çok kanallı sinyal işleme, sensör arayüzleri ve SMD devre tasarımlarında yaygın kullanılır.
Teknik Özellikler
LM324 SMD OpAmp Entegresi SOIC-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Texas Instruments / ST Microelectronics
- Entegre Tipi: Dörtlü Operasyonel Amplifikatör
- Model: LM324D / LM324DR
- Paket Tipi: SOIC-14 (Small Outline Integrated Circuit)
- OpAmp Sayısı: 4 (Dörtlü)
- Besleme Gerilimi Aralığı: 3V - 32V (tek besleme) veya ±1.5V - ±16V (çift besleme)
- Giriş Offset Gerilimi: ±3 mV (tipik), ±7 mV (maksimum)
- Giriş Bias Akımı: 45 nA (tipik)
- Giriş Offset Akımı: 5 nA (tipik)
- Açık Çevrim Kazancı: 100 dB (tipik)
- CMRR (Ortak Mod Reddetme Oranı): 80 dB (tipik)
- Güç Tüketimi: 0.8 mW (tipik @ 5V)
- Ortak Mod Giriş Gerilim Aralığı: 0V ile (V+) - 1.5V arası
- Çıkış Gerilim Salınımı: 0V ile (V+) - 1.5V arası
- Çıkış Kısa Devre Akımı: 20 mA (tipik)
- Slew Rate: 0.5 V/µs (tipik)
- Bant Genişliği: 1.2 MHz (Birlik Kazanç)
- Giriş Empedansı: 10 MΩ (tipik)
- Çalışma Sıcaklık Aralığı: 0°C ile +70°C arası
- Pin Sayısı: 14
- Kılıf Boyutları: Yaklaşık 8.65mm x 3.9mm x 1.58mm
- Pin Aralığı: 1.27mm (0.05 inç) standart
- Dahili Frekans Dengelemesi: Var
- Kısa Devre Koruması: Var
- RoHS Uyumluluğu: Evet
- Montaj Tipi: Yüzey Montaj (SMD/SMT)
Kullanım Alanları
LM324 SMD OpAmp Entegresi SOIC-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Yüzey Montaj Uygulamaları
- Kompakt PCB tasarımları
- Taşınabilir elektronik cihazlar
- Endüstriyel kontrol sistemleri
- SMD teknolojili cihazlar
- Otomatik montaj üretim hatları
Çok Kanallı İşlemler
- Dört kanallı sensör arayüzleri
- Çoklu filtreleme devreleri
- Karşılaştırıcı dizileri
- Sinyal çoklayıcılar
- Paralel sinyal işleme devreleri
Temel Analog Devreler
- Aktif filtreler
- Sinyal tamponlama
- AC yükselteçler
- Gerilim karşılaştırıcılar
- İşlemsel doğrultucu devreleri
Avantajlar ve Özellikler
LM324 SMD OpAmp Entegresi SOIC-14'ün sağladığı avantajlar ve çözümler.
- SMD Paket Avantajı: Kompakt boyut ve otomatik montaj uyumluluğu
- Dörtlü OpAmp Yapısı: Tek pakette dört bağımsız amplifikatör
- Tek Besleme Çalışma: 3V-32V arası tek kaynakla çalışabilme
- PCB Alan Tasarrufu: Dört OpAmp için tek entegre kullanımı
- Düşük Güç Tüketimi: Batarya ile çalışan sistemlere uygun
- Geniş Besleme Aralığı: 3V ile 32V arası esneklik
- Ground Seviyesine Yakın Giriş: 0V'a yakın sinyalleri işleyebilme
- Dahili Dengeleme: Harici kompanzasyon gerektirmez
- Ekonomik Çözüm: Uygun fiyatlı dört kanallı OpAmp
- Endüstri Standardı: Yaygın kabul görmüş güvenilir OpAmp
Uygulama ve Devre Tasarımı
LM324 SMD OpAmp Entegresi SOIC-14 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.
İpucu: SMD lehimlemede akış (flux) kullanarak daha temiz ve güvenilir bağlantılar yapın.

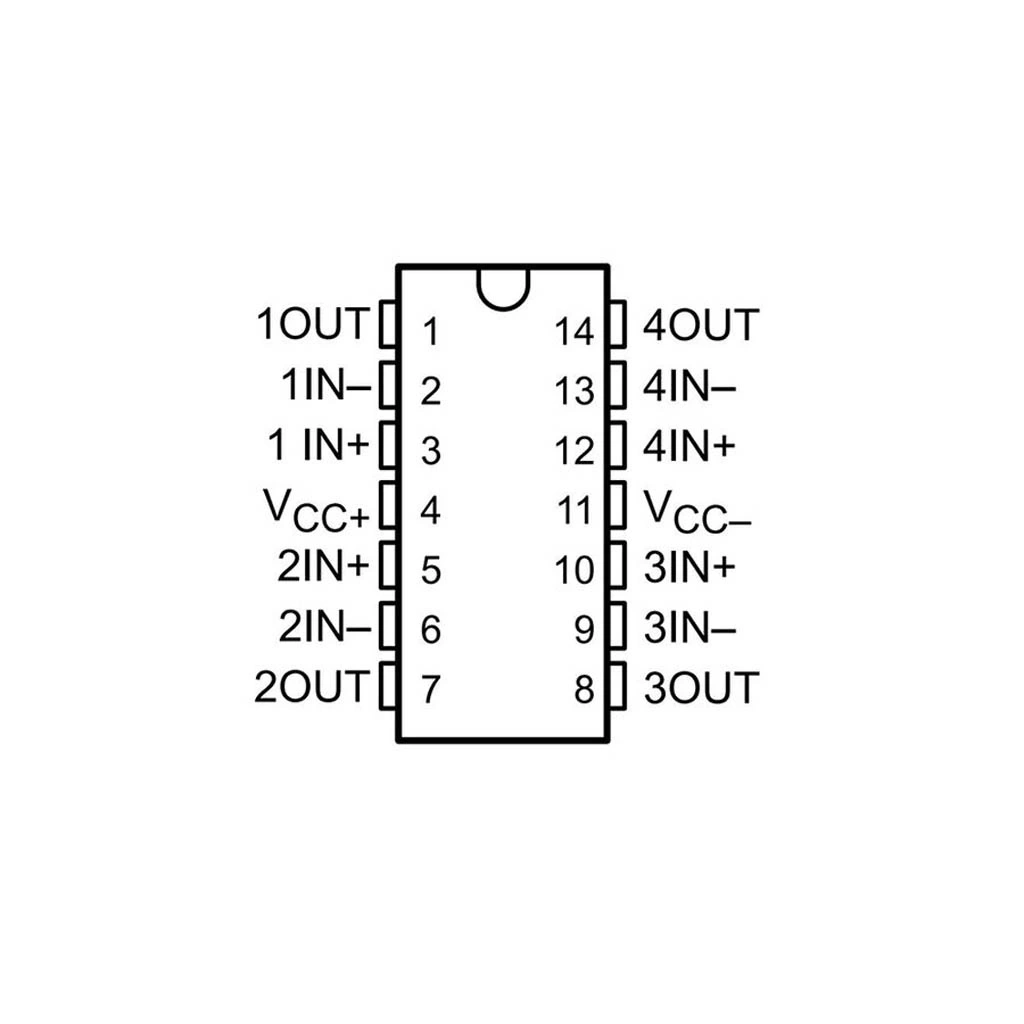

Temel Devre Bağlantıları:
- Besleme Bağlantısı: V+ (Pin 4) pozitif beslemeye, V- (Pin 11) toprağa bağlanır
- OpAmp 1 Girişleri: Inverting (Pin 2) ve Non-inverting (Pin 3), Çıkış (Pin 1)
- OpAmp 2 Girişleri: Inverting (Pin 6) ve Non-inverting (Pin 5), Çıkış (Pin 7)
- OpAmp 3 Girişleri: Inverting (Pin 9) ve Non-inverting (Pin 10), Çıkış (Pin 8)
- OpAmp 4 Girişleri: Inverting (Pin 13) ve Non-inverting (Pin 12), Çıkış (Pin 14)
Örnek Uygulama Devreleri:
- Dört Kanallı Sensör İşleme: Her OpAmp farklı bir sensör sinyalini işler
- Aktif Filtre Kaskadı: Farklı filtre karakteristikleri için her OpAmp ayrı filtre
- Dört Eşik Seviyeli Karşılaştırıcı: Farklı gerilimleri karşılaştıran devre
- İşaretle İzleme Sistemi: Çoklu sensör sinyallerini izleme ve işleme
- Tampon Amplifikatör Dizisi: Dört farklı sinyali yüklemeden aktarma
Sorun Giderme ve İpuçları
LM324 SMD OpAmp Entegresi SOIC-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- SMD Lehimleme Zorlukları: Uygun sıcak hava istasyonu veya reflow fırını kullanın.
- Çıkış Sınırlaması: Çıkış, besleme voltajından 1.5V daha düşük olabileceğini hesaba katın.
- Çapraz Konuşma: OpAmp'lar arasında istenmeyen etkileşimi önlemek için PCB tasarımına dikkat edin.
- Besleme Gürültüsü: Besleme hatlarına bypass kapasitörleri ekleyin.
- ESD Hassasiyeti: SMD komponentleri tutarken antistatik önlemleri alın.
Verimli Kullanım İpuçları
- Entegre yakınında her besleme pinine 0.1µF bypass kapasitörü yerleştirin
- PCB tasarımında analog ve dijital toprakları ayırın
- SOIC-14 paketinin uygun soğutma için PCB üzerinde yeterli bakır alanı olsun
- Kullanılmayan OpAmp'ları kararlı bir konfigürasyonda bağlayın
- Otomatik montaj için uygun PCB ayak izleri (footprint) tasarlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli entegreler. Farklı fonksiyonlar için aradığınız entegreleri bulabilirsiniz.
Ürünleri İncele →
Sinyal işleme, yükseltme ve filtreleme devreleri için çeşitli operasyonel amplifikatörler.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM324 SMD ve DIP versiyonu arasındaki fark nedir?
Elektriksel özellikleri aynıdır. Fark fiziksel paket tipindedir. SMD versiyonu SOIC-14 paketi ile daha küçük, yüzey montaj uyumlu ve otomatik montaja uygundur.
LM324'ün çıkış voltajı sınırlaması nedir?
Çıkış pozitif besleme voltajından (V+) yaklaşık 1.5V daha düşük seviyeye kadar çıkabilir. Rail-to-rail OpAmp değildir. Tasarımda bu sınırlamayı hesaba katın.
Dört OpAmp arasında çapraz konuşma nasıl önlenir?
Her OpAmp için ayrı bypass kapasitörleri kullanın, PCB üzerinde OpAmp'ları izole edin, toprak düzlemi oluşturun ve sinyal yollarını birbirinden uzak tutun.
SOIC-14 paketi breadboard üzerinde nasıl test edilir?
SOIC-14 to DIP-14 adaptör kartı kullanılır. Bu adaptörler SMD paketi standart 2.54mm aralıklı pinlere dönüştürerek breadboard ile uyumlu hale getirir.
Tek besleme ile çalıştırırken dikkat edilmesi gerekenler nelerdir?
Sanal toprak oluşturulmalı, AC sinyaller için DC bias eklenmelidir. Çıkışın V+ - 1.5V'a kadar çıkabildiği hesaba katılmalıdır.
SMD entegrenin lehimlenmesi için önerilen yöntem nedir?
Sıcak hava istasyonu, ince uçlu havya veya reflow fırını kullanılabilir. Lehim pastası ve flux uygulanması önerilir. Pinsiz tarafta termal iletimi sağlayın.
LM324'ün minimum çalışma voltajı nedir?
3V tek besleme ile çalışabilir. Düşük voltajlarda çıkış aralığı daha da sınırlanır, performans azalır. Tipik uygulama için 5V veya daha yüksek önerilir.
Kullanılmayan OpAmp'lar nasıl bağlanmalıdır?
Kararlı durumda bağlanmalıdır: Non-inverting giriş toprağa, inverting giriş çıkışa bağlanabilir. Ya da tüm girişler toprağa bağlanabilir. Asla bağlantısız bırakılmamalıdır.
