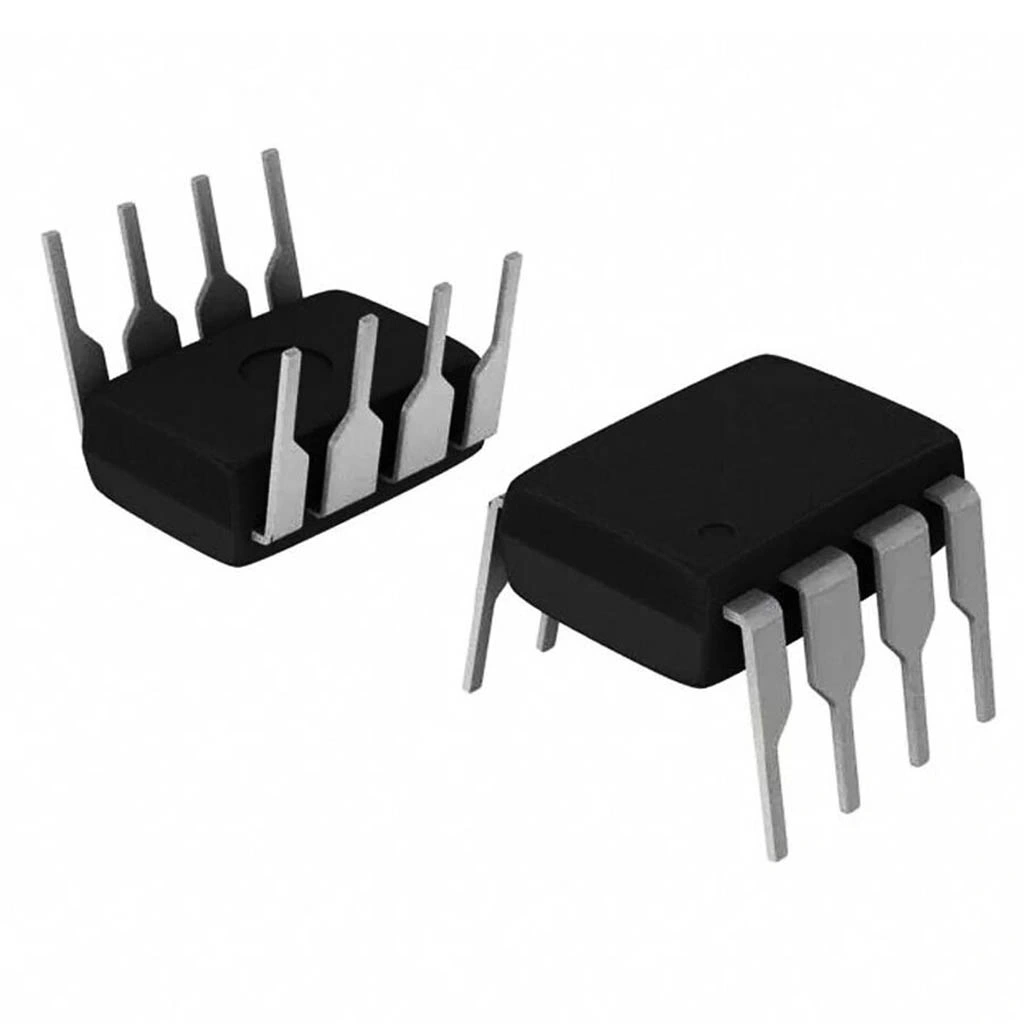

LM318N 5mA OpAmp Entegresi Dip-8

LM318N 5mA OpAmp Entegresi DIP-8

LM318N, elektronik devrelerde yüksek hız gerektiren uygulamalar için tasarlanmış bir operasyonel amplifikatör entegresidir. DIP-8 paketinde sunulan bu entegre, yüksek slew rate ve geniş bant genişliği ile hızlı sinyal işleme gerektiren uygulamalar için idealdir.

Texas Instruments, National Semiconductor gibi üreticiler tarafından üretilen LM318N, 5mA çıkış akımı ile güvenilir performans sunar. Elektronik komponentler arasında yüksek hız ve hassas sinyal işleme gerektiren uygulamalarda tercih edilir.

Yüksek hızlı video devreleri ve aktif filtreler için optimize edilmiş bu entegre, yüksek slew rate değeri ile hızlı değişen sinyalleri işleyebilir. OpAmp olarak osilatörler, darbe şekillendirme ve yüksek hızlı veri toplama devrelerinde yaygın olarak tercih edilir.

Teknik Özellikler

LM318N 5mA OpAmp Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor
• Entegre Tipi: Yüksek Hızlı Operasyonel Amplifikatör
• Model: LM318N
• Paket Tipi: DIP-8 (Dual In-line Package)
• OpAmp Sayısı: 1 (Tekli)
• Besleme Gerilimi Aralığı: ±5V - ±20V (çift besleme)
• Giriş Offset Gerilimi: ±4 mV (maksimum)
• Giriş Bias Akımı: 250 nA (tipik)
• Giriş Offset Akımı: 50 nA (tipik)
• Açık Çevrim Kazancı: 200,000 V/V (tipik)
• CMRR (Ortak Mod Reddetme Oranı): 100 dB (tipik)
• Güç Tüketimi: 135 mW (tipik @ ±15V)
• Ortak Mod Giriş Gerilim Aralığı: ±12V (±15V besleme için)
• Çıkış Gerilim Salınımı: ±13V (±15V besleme için)
• Çıkış Kısa Devre Akımı: 5 mA (tipik)
• Slew Rate: 70 V/µs (tipik)
• Bant Genişliği: 15 MHz (Birlik Kazanç)
• Giriş Empedansı: 3 MΩ (tipik)
• Çalışma Sıcaklık Aralığı: 0°C ile +70°C arası
• Yükseltme Zamanı (Rise Time): 0.1 µs (tipik)
• Settling Time: 1.2 µs (%0.1 doğruluk için)
• Pin Sayısı: 8
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Frekans Dengelemesi: Harici kompanzasyon gerektirebilir
• Kısa Devre Koruması: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM318N 5mA OpAmp Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Yüksek Hızlı Uygulamalar

• Video amplifikatörleri
• Darbe şekillendirme devreleri
• Yüksek hızlı sinyal tamponlama
• Hızlı karşılaştırıcılar
• Yüksek frekanslı osilatörler

Hassas Sinyal İşleme

• Yüksek hızlı veri toplama sistemleri
• Aktif filtreler (yüksek frekans uygulamaları)
• Enstrümantasyon yükselteçleri
• Hızlı integratörler ve diferansiyatörler
• Fotodetektör arayüzleri

Test ve Ölçüm Ekipmanları

• Osiloskop ön yükselteçleri
• Spektrum analizörleri
• Fonksiyon jeneratörleri
• Ses test ekipmanları
• Hassas dalga şekli üreticileri

Avantajlar ve Özellikler

LM318N 5mA OpAmp Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Yüksek Slew Rate: 70 V/µs ile hızlı değişen sinyaller için ideal
• Geniş Bant Genişliği: 15 MHz birlik kazanç bant genişliği
• Düşük Settling Time: 1.2 µs ile hızlı stabilize olma
• Yüksek Giriş Empedansı: 3 MΩ ile kaynak yüklemesini minimize etme
• Yüksek Açık Çevrim Kazancı: 200,000 V/V ile hassas yükseltme
• Geniş Besleme Aralığı: ±5V ile ±20V arası çalışma esnekliği
• Düşük Gürültü: Hassas sinyal işleme için optimize edilmiş
• Yüksek CMRR: 100 dB ile ortak mod reddetme
• Geniş Çıkış Salınımı: Beslemeye yakın çıkış voltajları
• DIP Paketi: Breadboard ve delikli PCB ile kolay kullanım

Uygulama ve Devre Tasarımı

LM318N 5mA OpAmp Entegresi DIP-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

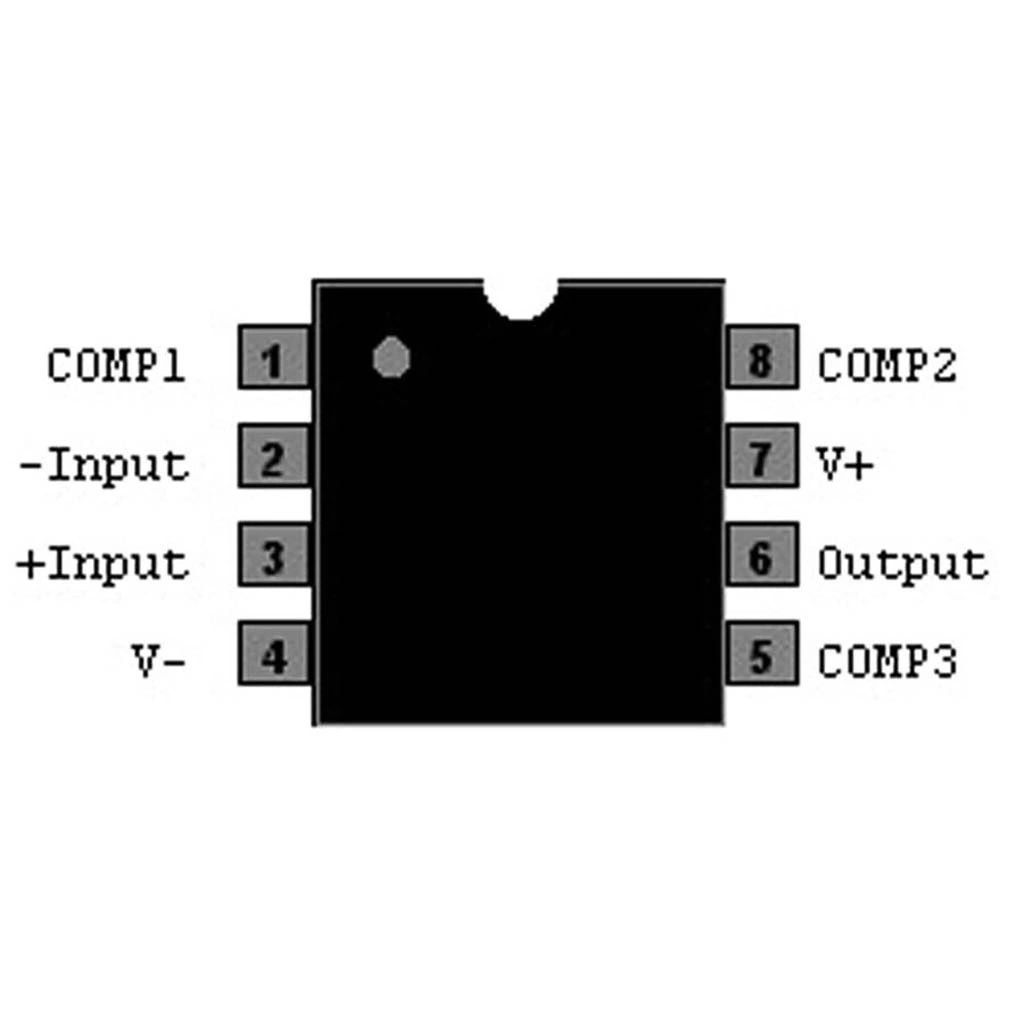

Temel Devre Bağlantıları:

• Besleme Bağlantısı: V+ (Pin 7) pozitif beslemeye, V- (Pin 4) negatif beslemeye bağlanır
• Girişler: Inverting (Pin 2) ve Non-inverting (Pin 3)
• Çıkış: Pin 6
• Frekans Dengeleme: Pin 1 ve 8 arasına harici kompanzasyon komponenti bağlanabilir
• Offset Ayarı: Pin 5 üzerinden ofset null ayarı yapılabilir

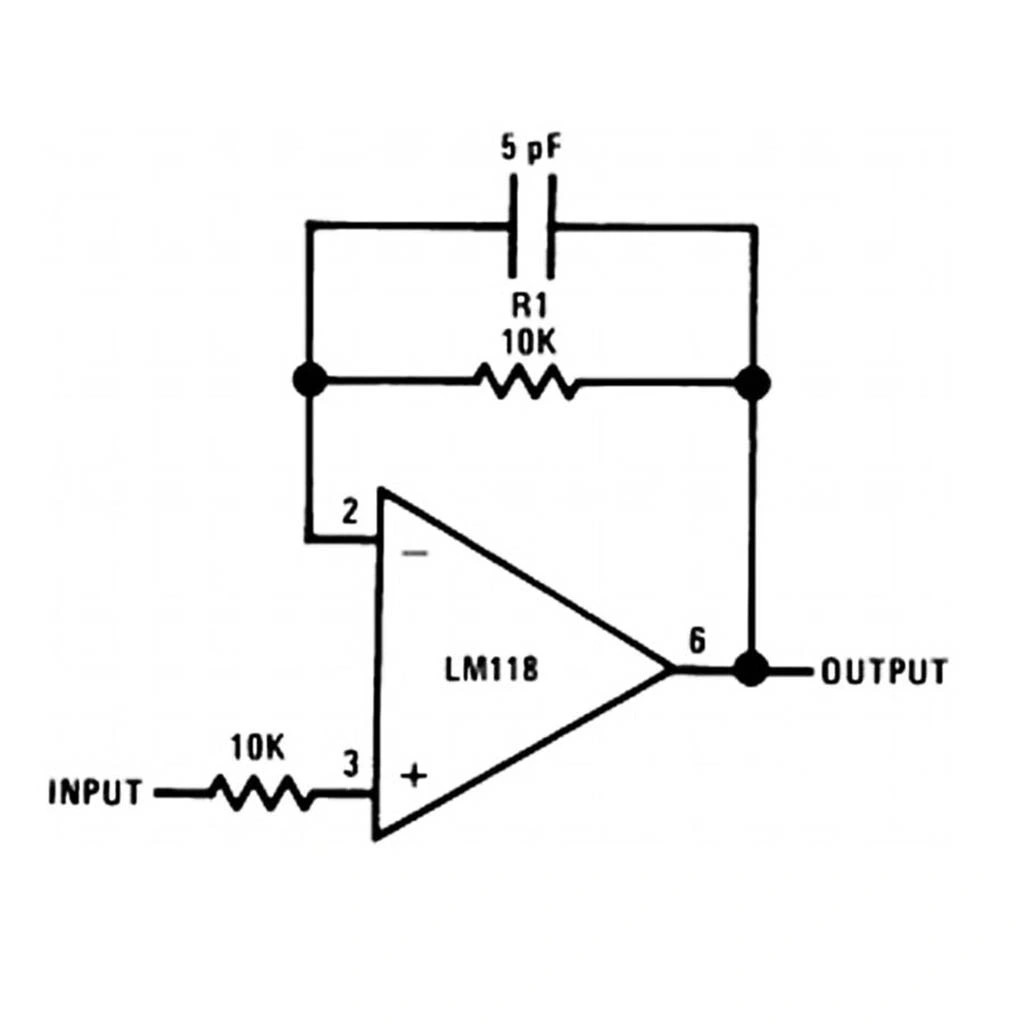

Örnek Uygulama Devreleri:

• Yüksek Hızlı Non-inverting Amplifikatör: Geniş bant ve hızlı tepki için
• Yüksek Frekanslı Aktif Filtre: RC değerleri ile kesim frekansı ayarlanabilir
• Hızlı Komparatör Devresi: Milisaniyenin altında tepki süresi
• Video Tampon Amplifikatörü: Yüksek frekanslı video sinyalleri için
• Wien Bridge Osilatörü: Düşük distorsiyonlu sinüs dalgası üreteci

Sorun Giderme ve İpuçları

LM318N 5mA OpAmp Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Osilasyon Sorunları: Besleme pinlerine 0.1µF seramik kapasitörler ekleyin.
• Frekans Dengeleme İhtiyacı: Yüksek kazançlı devreler için harici kompanzasyon ekleyin.
• Yüksek Güç Tüketimi: Beklenen 135mW güç tüketimini hesaba katın, ısı yönetimi yapın.
• Gürültü: PCB tasarımında sinyal yollarını kısa tutun ve toprak düzlemi kullanın.
• Sınırlı Çıkış Akımı: 5mA akımın yeterli olduğundan emin olun, gerekirse buffer ekleyin.

Verimli Kullanım İpuçları

• Besleme hatlarına 0.1µF seramik ve 10µF elektrolitik kapasitörler ekleyin
• Yüksek frekanslı devrelerde güç ve sinyal bağlantılarını kısa tutun
• Çift yönlü PCB kullanarak bir yüzü toprak düzlemi yapın
• Diferansiyel girişlerde eşleşen yol uzunlukları kullanın
• Yüksek kazançlı uygulamalarda harici frekans dengeleme ekleyin

Paket İçeriği

• LM318N 5mA OpAmp Entegresi DIP-8
