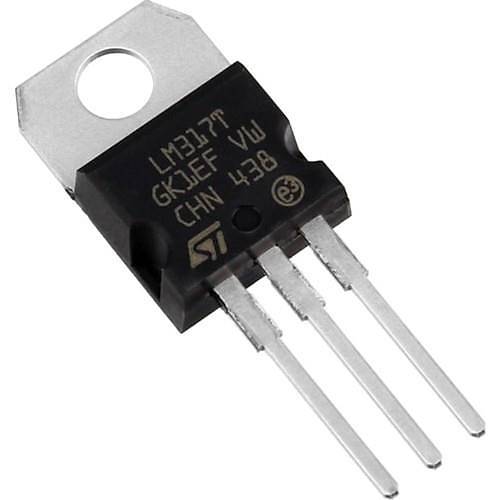

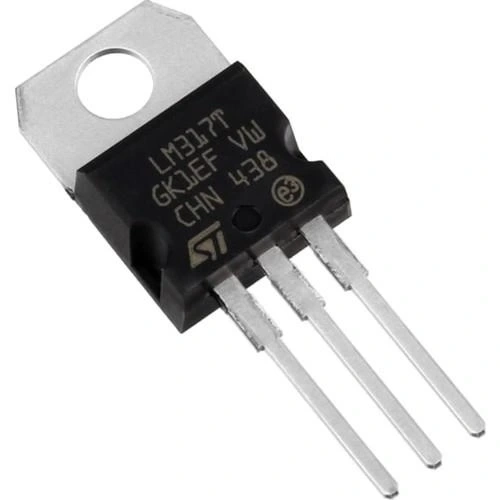

LM317T 1.2V - 37V Ayarlanabilir Voltaj Regülatör TO220-3
LM317T 1.2V - 37V Ayarlanabilir Voltaj Regülatör TO220-3, pozitif çıkış gerilimini 1.2V ile 37V arasında ayarlamanıza olanak sağlayan esnek bir lineer voltaj regülatörüdür. Basit bir dış direnç yapılandırması ile istenen çıkış voltajını elde edebilirsiniz.
TO-220 paket formatındaki bu entegreler kategorisindeki ürün, 1.5A sürekli çıkış akımı kapasitesi ile çeşitli elektronik uygulamalarda güvenilir bir güç kaynağı çözümü sunar. Dahili kısa devre koruması ve termal kapatma özelliği ile güvenli bir çalışma sağlar.
Voltaj regülatörleri arasında endüstri standardı haline gelmiş olan LM317T, 40 yılı aşkın süredir kullanılan, güvenilir ve basit bir devre topolojisi sunmaktadır. Laboratuvar güç kaynakları, batarya şarj devreleri ve özel gerilim gerektiren projelerde sıklıkla tercih edilmektedir.
Teknik Özellikler
LM317T 1.2V - 37V Ayarlanabilir Voltaj Regülatör TO220-3'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: TO-220-3
- Regülatör Tipi: Pozitif, Lineer, Ayarlanabilir
- Giriş Gerilimi: 3.0V - 40V
- Çıkış Gerilimi: 1.2V - 37V (ayarlanabilir)
- Maksimum Giriş-Çıkış Gerilim Farkı: 40V
- Çıkış Akımı: 1.5A (sürekli)
- Dropout Gerilimi: 2.0V (tipik)
- Çıkış Gerilim Toleransı: ±1% (tipik)
- Yük Regülasyonu: 0.1% (tipik)
- Hat Regülasyonu: 0.01%/V (tipik)
- Çıkış Gürültüsü: 0.003%/V (tipik)
- Referans Gerilimi: 1.25V
- Kısa Devre Koruması: Var
- Termal Kapatma: Var (yaklaşık 125°C)
- Çalışma Sıcaklığı: 0°C ile +125°C arası
- Maksimum Jonksiyon Sıcaklığı: 150°C
- Quiescent Akım: 5mA (tipik)
- Güç Dağılımı: 20W (uygun soğutucu ile)

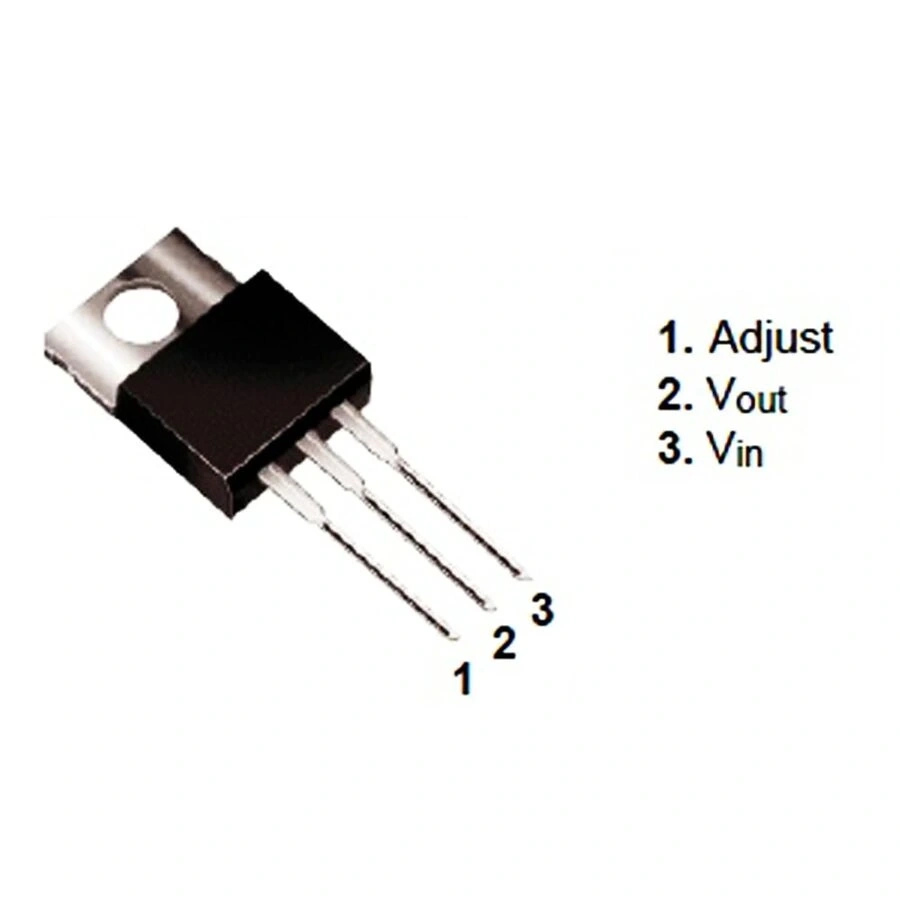

- Pin Konfigürasyonu:
- Pin 1: Adjust (ADJ)
- Pin 2: Output (OUT)
- Pin 3: Input (IN)
- RoHS Uyumluluk: Evet
- Üretici: Texas Instruments / ST Microelectronics / ON Semiconductor
Kullanım Alanları
LM317T 1.2V - 37V Ayarlanabilir Voltaj Regülatör TO220-3'ün kullanılabileceği çeşitli alanlar ve uygulamalar.
Elektronik Projeler
- Ayarlanabilir güç kaynakları
- Arduino ve mikrodenetleyici projeleri
- LED sürücü devreleri
- Hassas sensör uygulamaları
- Hobi elektronik devreleri
Güç Dönüşüm Uygulamaları
- Batarya şarj devreleri
- Sabit voltajdan özel voltaj elde etme
- Lineer güç kaynakları
- Voltaj referans devreleri
- Hassas voltaj regülasyonu gerektiren sistemler
Endüstriyel Uygulamalar
- Ölçüm ve test ekipmanları
- Kalibrasyon devreleri
- Endüstriyel kontrol sistemleri
- Otomasyon ekipmanları
- Analog devre besleme kaynakları
Avantajlar ve Özellikler
LM317T 1.2V - 37V Ayarlanabilir Voltaj Regülatör TO220-3'ün sağladığı avantajlar ve çözümler.
- Geniş Çıkış Aralığı: 1.2V ile 37V arası ayarlanabilir çıkış
- Basit Yapılandırma: Sadece iki direnç ile voltaj ayarı
- Yüksek Güvenilirlik: 40 yılı aşkın kanıtlanmış teknoloji
- Dahili Korumalar: Kısa devre ve termal aşırı yük koruması
- Düşük Çıkış Gürültüsü: Hassas uygulamalar için temiz çıkış
- Kolay Montaj: TO-220 paket ile kolay soğutucu bağlantısı
- Yüksek Akım Kapasitesi: 1.5A sürekli çıkış akımı
- Yük Regülasyonu: Değişen yük koşullarında sabit çıkış
- Yaygın Kullanım: Endüstri standardı olmuş güvenilir entegre
- Çeşitli Üreticiler: Farklı üreticilerden kolayca temin edilebilme
Devre Tasarımı ve Uygulama
LM317T 1.2V - 37V Ayarlanabilir Voltaj Regülatör TO220-3 ile devre tasarımı ve uygulama bilgileri.
İpucu: Regülatörü korumak için giriş ve çıkışa 0.1uF ve 1uF kapasitörler ekleyin.
Temel Uygulama Devresi:
- Çıkış Voltajı Ayarlama:
- Vout = 1.25V * (1 + R2/R1)
- R1: Sabit direnç (genellikle 240Ω)
- R2: Ayar direnci (örn: 5V çıkış için 720Ω)
- Potansiyometre kullanarak değişken çıkış elde edilebilir
- Gerekli Komponentler:
- LM317T entegresi
- R1 (240Ω, 1/4W)
- R2 (hesaplanan değer veya potansiyometre)
- Giriş kapasitörü (0.1μF, seramik)
- Çıkış kapasitörü (1μF, tantalum veya elektrolitik)
- Opsiyonel koruma diyotları
Özel Uygulamalar:
- Akım Regülatörü Olarak: Çıkış ve ADJ arasına tek direnç bağlayarak
- Batarya Şarj Devresi: Uygun akım sınırlama direnci ile
- Ayarlanabilir Güç Kaynağı: Potansiyometre ile değişken çıkış
- Yüksek Akım Uygulamaları: Paralel güç transistörü ile akım kapasitesini artırma
- Koruma Devreleri: Giriş/çıkış diyotları ile aşırı gerilim koruması
Sorun Giderme ve İpuçları
LM317T 1.2V - 37V Ayarlanabilir Voltaj Regülatör TO220-3 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Soğutucu ekleyin, giriş-çıkış gerilim farkını azaltın
- Kararsız Çıkış: Bypass kapasitörlerini kontrol edin, ADJ pinine 0.1μF kapasitör ekleyin
- Düşük Çıkış Gerilimi: Giriş geriliminin en az çıkış+3V olduğundan emin olun
- Hesaplanan Değerden Farklı Çıkış: Direnç toleranslarını kontrol edin, hassas dirençler kullanın
- Hasar Koruması Eksikliği: Giriş ve çıkışa koruma diyotları ekleyin
Uygulama İpuçları
- Entegre ve soğutucu arasına ısı transferi için termal macun uygulayın
- Uzun kablolarda regülasyon sorunlarını önlemek için kapasitörleri yüke yakın yerleştirin
- ADJ pinine gürültüyü azaltmak için 10nF kapasitör ekleyin
- Hassas voltaj ayarı için çok turlu potansiyometre kullanın
- Yüksek güç uygulamalarında iyi bir soğutma sistemi tasarlayın
- Kapasitif yükler için çıkış diyodu ile ters gerilim koruması sağlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve voltaj regülatörleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve test edilmiş ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM317T ile hangi voltajlar elde edilebilir?
1.2V ile 37V arasında herhangi bir değer elde edilebilir. Çıkış, iki direnç veya potansiyometre kullanılarak ayarlanabilir.
LM317T'nin çıkış voltajı nasıl hesaplanır?
Vout = 1.25V × (1 + R2/R1) formülü kullanılır. Genelde R1=240Ω sabit tutulur, R2 değiştirilerek istenilen voltaj elde edilir.
LM317T ve LM7805 arasındaki fark nedir?
LM7805 sabit 5V çıkış verir. LM317T ayarlanabilir çıkış sunar. Her ikisi de lineer regülatördür ancak LM317T daha esnektir.
Neden soğutucu kullanılmalıdır?
Giriş-çıkış voltaj farkı ve çıkış akımı arttıkça ısı üretimi artar. 1A üzeri akımlarda veya yüksek voltaj farkında soğutucu gereklidir.
Maksimum giriş voltajı ne olmalıdır?
Maksimum 40V giriş voltajı uygulanabilir. Ancak çıkış voltajından en az 2.5V-3V fazla olmalıdır.
Çıkışa ne kadar yük bağlanabilir?
Uygun soğutma ile 1.5A sürekli akım çekilebilir. Uygulamadaki ısınma ve voltaj düşümü dikkate alınmalıdır.
LM317T'yi akım sınırlayıcı olarak kullanabilir miyim?
Evet, ADJ ve OUT pinleri arasına tek direnç bağlayarak sabit akım kaynağı oluşturulabilir. I = 1.25V/R formülü ile hesaplanır.
Lineer regülatörün anahtarlamalı regülatöre göre dezavantajı nedir?
Verimlilik düşüktür, fazla ısı üretir. Giriş-çıkış farkı büyüdükçe ısı kaybı artar. Anahtarlamalı regülatörler daha verimlidir.
