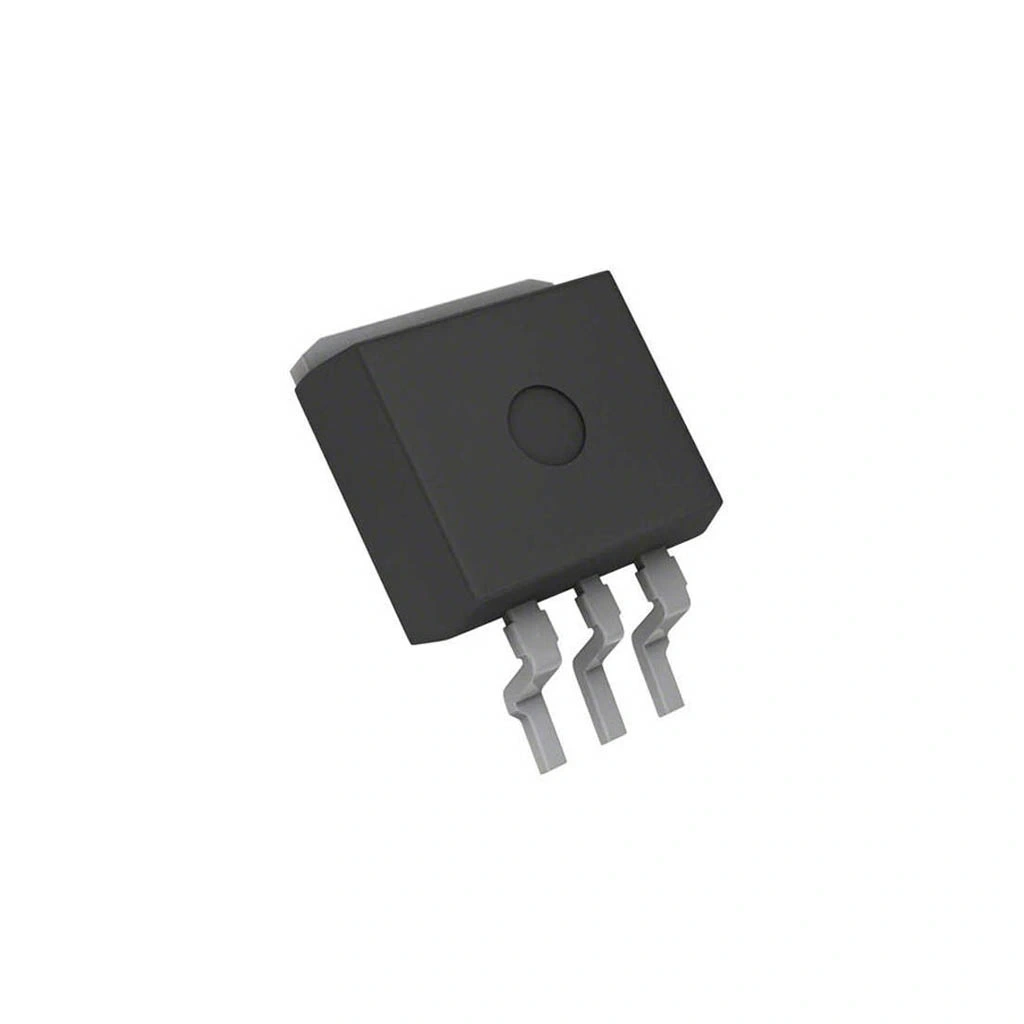

LM317D2TR4G 1.5A Ayarlanabilir Lineer Voltaj Regülatör To-263-3

LM317D2TR4G 1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-263-3

LM317D2TR4G 1.5A Ayarlanabilir Lineer Voltaj Regülatörü, 1.2V ile 37V arasında ayarlanabilen çıkış voltajı ve 1.5A'e kadar sürekli çıkış akımı sağlayan güçlü bir komponenttir. D²PAK (TO-263-3) paketinde sunulan bu yüzey montaj düzenleyici, kompakt tasarımlarda bile yüksek akım gereksinimlerini karşılayabilecek termal performans sunar.

Sadece iki harici dirençle istenen çıkış voltajını kolayca ayarlama imkanı sağlayan güç entegreleri ailesinin bu üyesi, dahili kısa devre koruması, aşırı sıcaklık koruması ve güvenli çalışma alanı koruması özellikleri ile donatılmıştır. Düşük komponent sayısı ile güvenilir güç kaynakları tasarlamaya olanak tanır.

Standart LM317 fonksiyonlarını D²PAK SMD paketinde sunan bu entegreler ailesi üyesi, PCB alanından tasarruf sağlarken yüksek akım kapasitesi gerektirir. Elektronik komponentler arasında yer alan bu SMD regülatör, otomatik montaj uyumluluğu ve gelişmiş termal özellikleriyle endüstriyel ve profesyonel uygulamalar için ideal bir seçimdir.

---

Teknik Özellikler

LM317D2TR4G 1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-263-3'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: ON Semiconductor / onsemi
• Ürün Serisi: LM317
• Regülatör Tipi: Ayarlanabilir Pozitif Lineer
• Maksimum Çıkış Akımı: 1.5A
• Ayarlanabilir Çıkış Voltaj Aralığı: 1.2V - 37V
• Minimum Input-Output Voltaj Farkı (Dropout): 2.0V (tipik, 1.5A)
• Maksimum Giriş Voltajı: 40V
• Çıkış Voltaj Toleransı: ±1% (tipik)
• Çıkış Voltaj Dalgalanması: 0.01%/V (tipik)
• Line Regulation: 0.01%/V (tipik)
• Load Regulation: 0.1%/A (tipik)
• Paket Tipi: TO-263-3 (D²PAK)
• Pin Sayısı: 3
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Maksimum Junction Sıcaklığı: 150°C
• Termal Direnç (Junction-to-Case): 3°C/W
• Termal Direnç (Junction-to-Ambient): 36°C/W (minimum pad alanı ile)
• Güç Dağılımı: 15W (TC=25°C, uygun PCB tasarımıyla)
• Giriş Bypassı: 0.1µF (önerilen minimum değer)
• Çıkış Kapasitörü: 1.0µF (önerilen minimum değer)
• Kısa Devre Koruması: Evet
• Aşırı Isı Koruması: Evet
• Ripple Rejection: 65dB (tipik)
• Ayar Pini Akımı: 50µA (nominal)
• Referans Voltajı: 1.25V (nominal)
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet
• Paket Boyutları: 10.2mm x 8.9mm x 4.6mm (yaklaşık)
• Tab Bağlantısı: Çıkış (Output) pinine bağlı

---

Kullanım Alanları

LM317D2TR4G 1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-263-3'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Uygulamalar

• Otomatik kontrol sistemleri
• Endüstriyel güç kaynakları
• Motor sürücü kontrol devreleri
• PLC sistemleri
• Fabrika otomasyon ekipmanları

Profesyonel Elektronik

• Telekomünikasyon ekipmanları
• Ağ donanımları
• Test ve ölçüm cihazları
• Tıbbi elektronik cihazlar
• Ses/video sistemleri

Otomotiv Elektronik

• Araç içi güç sistemleri
• Otomotiv kontrol modülleri
• Sensör güç kaynakları
• Araç içi eğlence sistemleri
• Aydınlatma kontrol modülleri

Yüksek Güvenilirlik Gerektiren Sistemler

• Kesintisiz güç kaynakları (UPS)
• Güvenlik sistemleri
• Acil durum ekipmanları
• Hassas ölçüm cihazları
• Uzun ömürlü endüstriyel ekipmanlar

PCB Alan Sınırlı Projeler

• Kompakt güç kaynakları
• Yoğun devre kartları
• Yüksek yoğunluklu elektronik sistemler
• Modüler güç çözümleri
• Taşınabilir ölçüm ekipmanları

---

Avantajlar ve Özellikler

LM317D2TR4G 1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-263-3'ün sağladığı avantajlar ve çözümler.

• SMD Paketi: D²PAK (TO-263-3) yüzey montaj formatı ile PCB alan tasarrufu
• Yüksek Akım Kapasitesi: 1.5A sürekli çıkış akımı
• Geniş Ayar Aralığı: 1.2V'dan 37V'a kadar ayarlanabilir çıkış
• Gelişmiş Termal Performans: Büyük metal tab ile iyileştirilmiş ısı dağıtımı
• Kolay Voltaj Ayarı: Sadece iki harici dirençle hassas voltaj ayarı
• Dahili Korumalar: Kısa devre, aşırı sıcaklık ve güvenli çalışma alanı koruması
• Otomatik Montaj Uyumluluğu: SMT üretim süreçleri ile uyumluluk
• Düşük Gürültü: Temiz DC çıkış için düşük dalgalanma
• Yüksek Güvenilirlik: Endüstriyel sıcaklık aralığında güvenilir çalışma
• Fonksiyonel Uyumluluk: Standart LM317 pin yapısı ve fonksiyonu

---

Devre Tasarımı ve Uygulama

LM317D2TR4G 1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-263-3'ün devre tasarımı ve uygulaması hakkında detaylar.

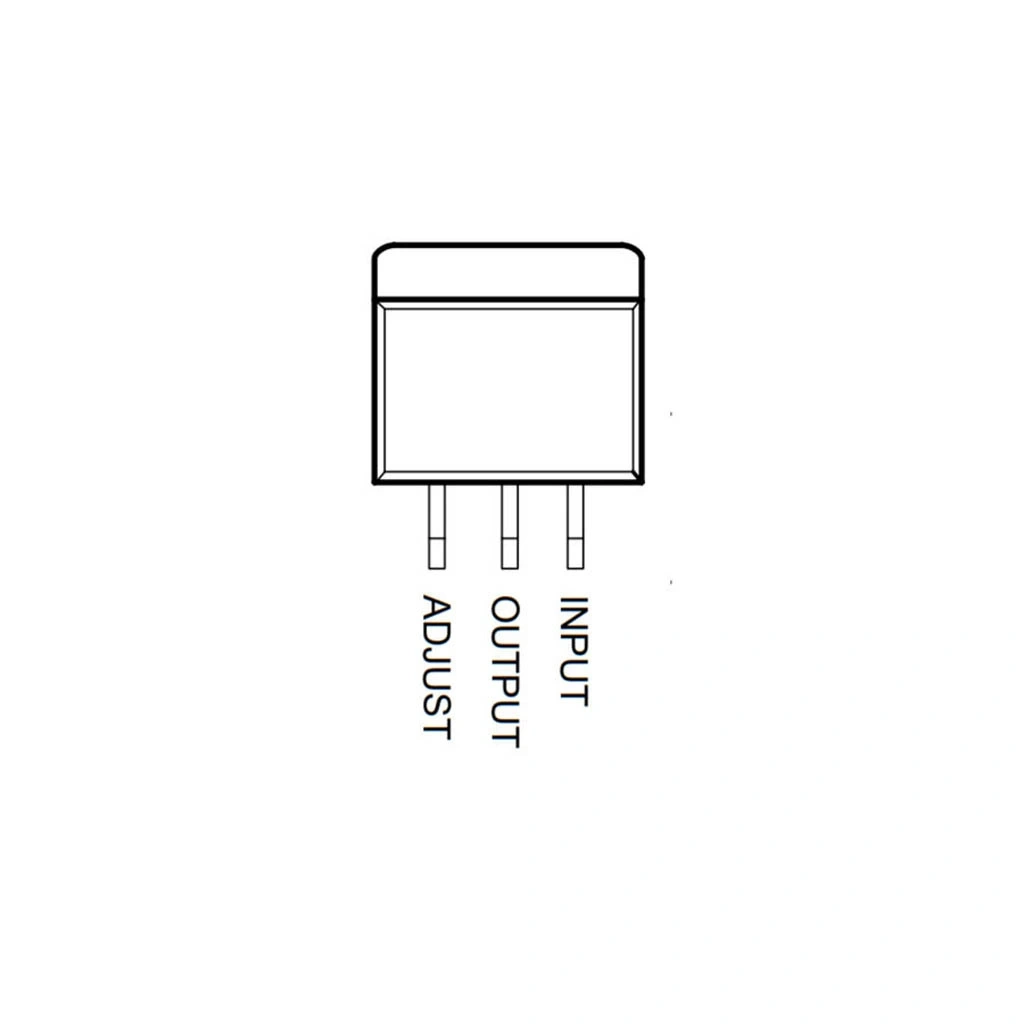

Pin Konfigürasyonu

TO-263-3 (D²PAK) paketindeki LM317D2TR4G regülatörünün pin yerleşimi.

• Pin 1: Ayar (ADJ)
• Pin 2: Çıkış (OUT)
• Pin 3: Giriş (IN)
• Metal Tab: Çıkış (OUT) ile elektriksel olarak bağlıdır

Temel Bağlantı Şeması

LM317D2TR4G'nin temel uygulama devresi oldukça basittir.

Gerekli Komponentler:

• 1x LM317D2TR4G Regülatör
• 1x 240Ω Direnç (R1)
• 1x Ayarlanabilir Potansiyometre veya Sabit Direnç (R2)
• 1x 0.1µF Giriş Bypass Kapasitörü (Seramik)
• 1x 1.0µF Çıkış Kapasitörü (Tantalum veya Seramik)
• 2x 1N4007 SMD Diyot (Koruma için, opsiyonel)

Temel Devre Şeması ve Bağlantılar:

1. Giriş gücünü Pin 3'e (IN) bağlayın
2. 0.1µF bypass kapasitörünü giriş pini ve toprak arasına bağlayın
3. Çıkış Pin 2'den (OUT) alınır
4. 1.0µF çıkış kapasitörünü çıkış pini ve toprak arasına bağlayın
5. 240Ω direnci (R1) çıkış pini ve ayar pini (ADJ, Pin 1) arasına bağlayın
6. R2 direncini (veya potansiyometreyi) ayar pini ve toprak arasına bağlayın
7. Opsiyonel olarak, OUT-ADJ arasına ve IN-OUT arasına koruyucu diyotlar ekleyin

Çıkış Voltajını Hesaplama:

LM317D2TR4G'nin çıkış voltajını aşağıdaki formülle hesaplayabilirsiniz:

Vout = 1.25V × (1 + R2/R1) + IADJ × R2

Burada:

• 1.25V: LM317D2TR4G'nin referans voltajı
• R1: Çıkış ve ayar pini arasındaki direnç (genellikle 240Ω kullanılır)
• R2: Ayar pini ve toprak arasındaki direnç
• IADJ: Ayar pini akımı (yaklaşık 50µA, hesaplamalarda genellikle ihmal edilebilir)

Pratik olarak, IADJ etkisi ihmal edildiğinde:

Vout ≈ 1.25V × (1 + R2/R1)

Belirli bir çıkış voltajı için R2 değerini hesaplamak:

R2 ≈ R1 × [(Vout/1.25V) - 1]

PCB Tasarım Önerileri

LM317D2TR4G ile yapılan devrelerde PCB tasarımı için öneriler.

• Termal Yönetim:
  • Metal tab altına geniş bakır alan yerleştirin (en az 645mm² veya 1 inç²)
  • Termal vialar kullanarak alt katmandaki bakır alanlarına ısı transferi sağlayın
  • Viaları tab altında ve çevresinde dağıtın (0.3mm çaplı, 1mm aralıklı)
  • Mümkünse çok katmanlı PCB kullanarak ısı dağılımını artırın
• Komponent Yerleşimi:
  • Giriş ve çıkış kapasitörlerini regülatöre mümkün olduğunca yakın yerleştirin
  • Ayar dirençlerini entegrenin yanına konumlandırın
  • Isıya duyarlı komponentleri regülatörden uzak tutun
  • Güç hattı gürültüsünden etkilenebilecek hassas devreleri regülatörden uzak tutun
• PCB İzleri:
  • Giriş ve çıkış hatları için en az 1.5mm genişliğinde PCB izleri kullanın
  • Toprak düzlemi oluşturun ve geniş toprak bağlantıları yapın
  • Pin 1 (ADJ) hattını hassas çekin ve gürültü kaynaklarından uzak tutun
  • Yüksek akımlı uygulamalarda çıkış hattını kalın çizin
• SMD Lehimleme Önerileri:
  • D²PAK'ın tab kısmının lehimlemesine özel dikkat gösterin
  • Yeterli ısı ve lehim pastası kullanın
  • SMD bileşenler için uygun lehim profilini kullanın
  • Lehim sonrası soğutmayı kademeli olarak yapın

Uygulama Devreleri

LM317D2TR4G ile yapılabilecek çeşitli uygulama devreleri.

Sabit 5V Güç Kaynağı

• Gerekli Komponentler:
  • 1x LM317D2TR4G
  • 1x 240Ω Direnç (SMD 1206)
  • 1x 750Ω Direnç (SMD 1206)
  • 1x 0.1µF Seramik Kapasitör (SMD 0805)
  • 1x 10µF Tantalum Kapasitör (SMD D)
  • 2x 1N4007 SMD Diyot (opsiyonel)
• Bağlantı:
  • Standart bağlantı şeması kullanılır
  • R1 = 240Ω, R2 = 750Ω olacak şekilde hesaplanır
  • Sonuç: Vout = 1.25V × (1 + 750Ω/240Ω) ≈ 5.15V

Akım Sınırlayıcı

• Gerekli Komponentler:
  • 1x LM317D2TR4G
  • 1x Hassas Şönt Direnci (SMD 2512)
  • 1x 0.1µF Seramik Kapasitör (SMD 0805)
  • 1x 1µF Tantalum Kapasitör (SMD C)
• Bağlantı ve Çalışma Prensibi:
  • Şönt direnci, çıkış ve ayar pini arasına bağlanır
  • Çıkış akımı: I = 1.25V / R ile hesaplanır
  • Örneğin, 1A için R = 1.25V / 1A = 1.25Ω kullanılır
  • Şönt direncinin güç değeri: P = I² × R = 1A² × 1.25Ω = 1.25W

Ayarlanabilir Güç Kaynağı

• Gerekli Komponentler:
  • 1x LM317D2TR4G
  • 1x 240Ω Direnç (SMD 1206)
  • 1x 5kΩ Çok Turlu Trimpot
  • 1x 0.1µF Seramik Kapasitör (SMD 0805)
  • 1x 10µF Tantalum Kapasitör (SMD D)
  • 2x 1N4007 SMD Diyot
  • 1x LED ve Akım Sınırlayıcı Direnç
• Özellikler:
  • Çıkış voltajı 1.25V-15V arası ayarlanabilir
  • Çok turlu trimpot hassas ayar sağlar
  • LED ile güç göstergesi
  • PCB termal tasarımı ile 1A sürekli akım sağlanabilir
  • Termal vialar ve bakır alanlar ile soğutucu ihtiyacı azaltılır

---

Sorun Giderme ve İpuçları

LM317D2TR4G 1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-263-3 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB termal tasarımını iyileştirin, bakır alanları artırın, termal viaları çoğaltın
• Kararsız Çıkış Voltajı: Bypass kapasitörlerini kontrol edin, PCB düzenini iyileştirin
• Yetersiz Çıkış Akımı: Termal sınırlamaları kontrol edin, PCB ısı dağılımını iyileştirin
• SMD Montaj Zorlukları: Uygun lehim pastası ve profili kullanın, tab lehimlemesine dikkat edin
• Regülatör Arızası: Giriş voltajı sınırlarını, kısa devre durumlarını ve termal sorunları kontrol edin

Termal Yönetim İpuçları

• PCB Tasarımı:
  • Tab altına minimum 645mm² (1 inç²) bakır alan ekleyin
  • Çoklu termal via kullanımı (0.3mm çap, 1mm aralık)
  • Alt katmanlarda da bakır alan oluşturun
  • En az 2oz bakır kalınlığı kullanın
• Akım Sınırlaması:
  • PCB termal tasarımına göre akım kapasitesini hesaplayın
  • Yüksek sıcaklıkta akım deratingini dikkate alın
  • Termal simülasyon yaparak maksimum güvenli akımı belirleyin
• Harici Soğutma:
  • Çok yüksek akım gerektiren uygulamalarda harici soğutucu düşünün
  • Metal tab için uygun termal macun kullanın
  • Hava akışını optimize edin

Uygulama İpuçları

• SMD Lehimleme:
  • D²PAK büyük bir paket olduğundan ön ısıtma kullanın
  • Metal tab için yeterli lehim pastası kullanın
  • Lehim sonrası soğutmayı kademeli yapın
  • Tab lehimlemesini görsel olarak kontrol edin
• Gürültü Azaltma:
  • Giriş ve çıkışta birden fazla kapasitör kullanın (farklı değerlerde)
  • Analog-dijital toprak ayrımı yapın
  • Hassas uygulamalarda çıkışa LC filtre ekleyin
  • PCB düzenini optimize edin
• Verimlilik İyileştirme:
  • Giriş-çıkış farkını minimize edin
  • Termal yönetimi optimize ederek daha yüksek akım değerlerinde çalıştırın
  • Yüksek verimlilik gerektiren uygulamalarda anahtarlamalı regülatörleri değerlendirin
• Üretim İpuçları:
  • PCB tasarımında uygun land pattern kullanın
  • Pick-and-place makineleri için doğru paket tanımını yapın
  • Lehim pastası şablonu kalınlığını tab için optimize edin
  • Reflow profilini D²PAK için ayarlayın

---

Paket İçeriği

• LM317D2TR4G 1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-263-3

---
