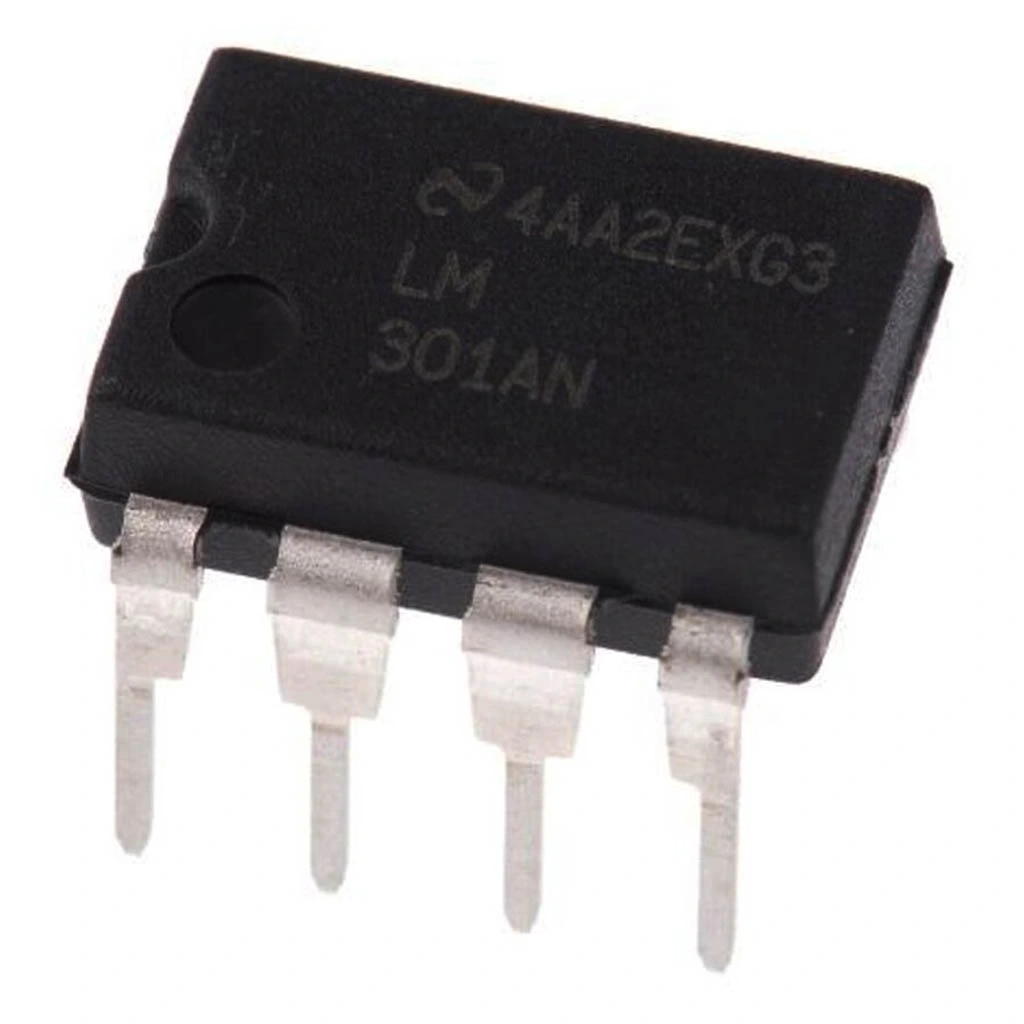

LM301AN OpAmp Entegresi Dip-8

LM301AN OpAmp Entegresi DIP-8

LM301AN, genel amaçlı operasyonel yükselteç entegresidir. DIP-8 paketinde sunulan bu klasik opamp, harici kompanzasyon özelliği ile çeşitli uygulamalara uyarlanabilir yapıdadır.

Tek kanallı yapıya sahip olan LM301AN, yüksek kazanç ve geniş besleme voltajı aralığı ile farklı devre tasarımlarında esneklik sağlar. Elektronik komponentler arasında uzun yıllardır güvenle kullanılan bir opamp serisidir.

Harici frekans kompanzasyonu sayesinde özel uygulamalarda performans optimizasyonu yapılabilir. Entegreler içinde klasik tasarımlarda ve eğitim uygulamalarında tercih edilir. OpAmp olarak özellikle kontrol devrelerinde ve sinyal işleme uygulamalarında kullanılır.

Teknik Özellikler

LM301AN OpAmp Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Operasyonel Yükselteç (OpAmp)
• Üretici: Texas Instruments / ON Semiconductor / ST Microelectronics
• Paket Tipi: DIP-8 (Dual In-line Package)
• Kanal Sayısı: 1 (Tek Kanal)
• Besleme Voltajı Aralığı: ±5V - ±22V (çift besleme)
• Önerilen Çalışma Voltajı: ±15V
• Giriş Ofset Voltajı: 2.0mV (tipik), 7.5mV (maksimum)
• Giriş Bias Akımı: 70nA (tipik), 250nA (maksimum)
• Giriş Ofset Akımı: 10nA (tipik)
• Açık Döngü Kazancı: 160,000 (tipik, R_L ≥ 2kΩ)
• Kazanç-Bant Genişliği Çarpımı: 1MHz'e kadar (kompanzasyona bağlı)
• Slew Rate: 0.5V/µs (tipik, 30pF kompanzasyon kapasitörü ile)
• Ortak Mod Reddetme Oranı (CMRR): 90dB (tipik)
• Güç Kaynağı Reddetme Oranı (PSRR): 96dB (tipik)
• Giriş Voltaj Aralığı: ±13V (±15V besleme)
• Çıkış Voltaj Salınımı: ±13V (±15V besleme)
• Çıkış Kısa Devre Akımı: 25mA (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Güç Tüketimi: 50mW (tipik)
• Montaj Tipi: Through-Hole (Delikli Montaj)
• Pin Sayısı: 8
• Harici Kompanzasyon: Gerekli (Pin 1 ve 8)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM301AN OpAmp Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Sinyal İşleme

• Aktif filtreler
• Sinyal yükselteçleri
• İntegratör ve diferansiyatör devreleri
• Logaritmik ve üstel dönüştürücüler
• Sinyal tamponlama

Ölçüm ve Kontrol

• Enstrümantasyon uygulamaları
• Sensör arayüzleri
• Analog bilgisayarlar
• Karşılaştırıcı devreleri
• Voltaj/akım dönüştürücüler

Eğitim ve Prototipleme

• Laboratuvar deneyleri
• Opamp teori uygulamaları
• Analog devre eğitimi
• Hızlı prototipleme
• Elektronik mühendisliği projeleri

Avantajlar ve Özellikler

LM301AN OpAmp Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Harici Kompanzasyon: Uygulamaya göre frekans tepkisi ayarlanabilir
• Yüksek Açık Döngü Kazancı: 160,000 tipik kazanç değeri
• Geniş Besleme Aralığı: ±5V ile ±22V arası çalışabilme
• Güç Tüketimi Ayarı: Belirli uygulamalarda düşük güç moduna geçirilebilir
• Düşük Giriş Akımı: 70nA tipik bias akımı
• Yüksek CMRR: 90dB ortak mod reddetme oranı
• Endüstri Standardı: Yaygın olarak kullanılan klasik opamp
• Ofset Ayarı: Harici potansiyometre ile ofset ayarlama imkanı
• Eğitimsel Değer: Opamp teorisi öğrenmek için ideal
• Çeşitli Uygulamalara Uyumluluk: Esnek tasarım özelliği

Devre Tasarımı ve Kullanım

LM301AN OpAmp Entegresi DIP-8'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-8):

• Pin 1: Compensation (Frekans Kompanzasyonu)
• Pin 2: Inverting Input (Tersleyen Giriş)
• Pin 3: Non-Inverting Input (Terslemeyen Giriş)
• Pin 4: V- (Negatif Besleme)
• Pin 5: Offset Null (Ofset Ayarı)
• Pin 6: Output (Çıkış)
• Pin 7: V+ (Pozitif Besleme)
• Pin 8: Offset Null / Compensation (Ofset Ayarı / Kompanzasyon)

Kompanzasyon ve Frekans Tepkisi:

• Standart kompanzasyon için Pin 1 ve 8 arasına 30pF kapasitör bağlanır
• Yüksek slew rate için 3pF kapasitör kullanılabilir (kazanç ≥ 100)
• Yüksek kararlılık için 100pF kapasitör tercih edilebilir
• Uygun kompanzasyon için kazanç-frekans tabloları kullanılmalıdır
• Feedforward kompanzasyon yöntemleri ile slew rate artırılabilir

Temel Devre Konfigürasyonları:

Tersleyen (Inverting) Yükselteç

• Giriş direnci (Ri) Pin 2'ye bağlanır
• Geri besleme direnci (Rf) Pin 2 ve Pin 6 arasına bağlanır
• Pin 3 toprak veya referans voltajına bağlanır
• Kazanç = -Rf/Ri formülü ile hesaplanır
• Pin 1 ve 8 arasına kompanzasyon kapasitörü bağlanır

Terslemeyen (Non-Inverting) Yükselteç

• Giriş sinyali Pin 3'e bağlanır
• Ri toprak ile Pin 2 arasına bağlanır
• Rf Pin 2 ve Pin 6 arasına bağlanır
• Kazanç = 1 + (Rf/Ri) formülü ile hesaplanır
• Kompanzasyon ayarı kazanca uygun yapılmalıdır

İntegratör Devresi

• Giriş direnci üzerinden sinyal Pin 2'ye uygulanır
• Pin 2 ve Pin 6 arasına kapasitör bağlanır
• Pin 3 toprak veya referans voltajına bağlanır
• Sızıntı akımı için paralel bir yüksek değerli direnç eklenebilir
• Kompanzasyon kapasitörü entegratör kapasitörüne göre seçilir

Ofset Ayarı:

• 10kΩ potansiyometre Pin 1 ve 5 arasına bağlanır
• Potansiyometrenin ortası negatif beslemeye bağlanır
• Girişler topraklanıp çıkış 0V olana kadar ayarlanır
• Hassas uygulamalarda metal film potansiyometre tercih edilir

Sorun Giderme ve İpuçları

LM301AN OpAmp Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Osilatör Sorunu: Kompanzasyon kapasitörü değerini yükseltin veya değiştirin
• Düşük Frekans Tepkisi: Kompanzasyon kapasitörünü azaltın (dikkatli olun, kararsız olabilir)
• Ofset Sorunları: Ofset ayarı ile düzeltin veya giriş ofsetini dengelemek için direnç ekleyin
• Gürültü Sorunları: Güç hattına bypass kapasitörler ekleyin
• Termokupl Etkisi: Simetrik PCB tasarımı ve termal izolasyon ile azaltın

Optimizasyon İpuçları

• Yüksek kazançlı uygulamalarda kaskad yapı tercih edin
• Yüksek frekanslı uygulamalarda daha modern opamplar seçin
• Tek besleme operasyonu için uygun bias devresi tasarlayın
• Metal film dirençler ve yüksek kaliteli kapasitörler kullanın
• Güç hatlarında filtre ve regülasyon yapın

Harici Kompanzasyon Avantajları

• Kazanç-bant genişliği uygulamaya göre optimize edilebilir
• Yüksek kazançlı devrelerde slew rate artırılabilir
• Düşük kazançlı uygulamalarda kararlılık iyileştirilebilir
• Farklı kompanzasyon yöntemleri (feedforward, pole-splitting) uygulanabilir
• Devre performansı daha fazla kontrol edilebilir

Paket İçeriği

• LM301AN OpAmp Entegresi DIP-8
