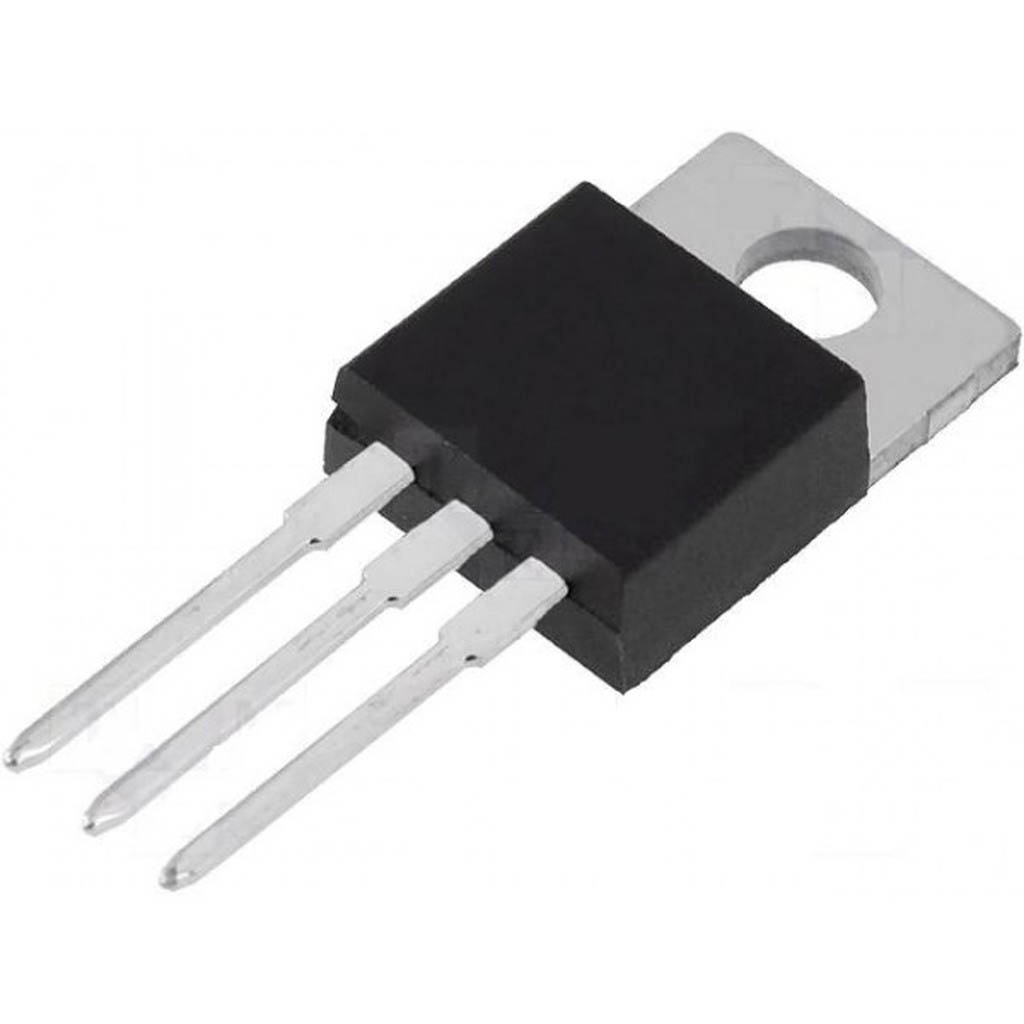

LM2940 5V 1A Lineer Voltaj Regülatör TO220

LM2940 5V 1A Lineer Voltaj Regülatör TO-220

LM2940 5V 1A Lineer Voltaj Regülatör, düşük dropout özelliğine sahip, 5V sabit çıkış voltajı ve 1A sürekli çıkış akımı sağlayan yüksek performanslı bir voltaj regülatörüdür. TO-220 paketinde sunulan bu entegre, sadece 0.5V dropout voltajı ile batarya uygulamaları ve verimli güç kaynakları için ideal bir çözüm sunar.

Harici ayar dirençleri gerektirmeyen sabit çıkışlı güç entegreleri ailesinin bu önemli üyesi, dahili kısa devre ve termal koruma özellikleri ile donatılmıştır. Minimum harici bileşen gereksinimiyle güvenilir bir 5V besleme sağlayan regülatör, çeşitli elektronik projelerde kolaylıkla kullanılabilir.

Standart regülatörlere göre daha düşük dropout voltajı sunması sayesinde batarya ömrünü uzatan bu entegreler arasındaki LM2940, özellikle araç içi sistemler, sensör besleme devreleri ve mobil uygulamalar için tercih edilir. Elektronik komponentler arasında yer alan bu regülatör, hem hobi projeleri hem de endüstriyel uygulamalar için verimli ve güvenilir bir güç kaynağı çözümüdür.

---

Teknik Özellikler

LM2940 5V 1A Lineer Voltaj Regülatör TO-220'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor
• Ürün Serisi: LM2940
• Regülatör Tipi: Pozitif Lineer Low Dropout (LDO)
• Çıkış Voltajı: 5V (Sabit)
• Maksimum Çıkış Akımı: 1A
• Dropout Voltajı: 0.5V (tipik, 1A yükte)
• Giriş Voltaj Aralığı: 5.5V - 26V
• Maksimum Giriş Voltajı: 26V
• Minimum Giriş-Çıkış Farkı: 0.5V (tipik)
• Çıkış Voltaj Toleransı: ±2% (tipik)
• Line Regulation: 0.1% (tipik)
• Load Regulation: 0.3% (tipik)
• Quiescent Current: 10mA (tipik)
• Paket Tipi: TO-220-3
• Pin Sayısı: 3
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Maksimum Junction Sıcaklığı: 150°C
• Termal Direnç (Junction-to-Case): 3°C/W
• Termal Direnç (Junction-to-Ambient): 50°C/W (soğutucusuz)
• Giriş Kapasitörü: 0.47µF (önerilen minimum değer)
• Çıkış Kapasitörü: 22µF (önerilen minimum değer)
• Kısa Devre Koruması: Evet
• Aşırı Isı Koruması: Evet
• Ripple Rejection: 57dB (tipik)
• RoHS Uyumluluğu: Evet
• Montaj Tipi: Through Hole
• Boyutlar: 10mm x 15mm x 4.5mm (yaklaşık)

---

Kullanım Alanları

LM2940 5V 1A Lineer Voltaj Regülatör TO-220'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Otomotiv Uygulamaları

• Araç içi elektronik sistemler
• ECU besleme devreleri
• Araç sensörleri güç kaynakları
• GPS ve navigasyon sistemleri
• Araç içi eğlence sistemleri

Batarya ile Çalışan Cihazlar

• Portatif test cihazları
• Pil ile çalışan sensör modülleri
• Mobil veri toplama cihazları
• Uzaktan izleme sistemleri
• Şarj edilebilir cihazlar

Sensör ve Kontrol Sistemleri

• Sensör besleme devreleri
• PLC sistemleri
• Endüstriyel kontrol ekipmanları
• Otomasyon bileşenleri
• Robotik kontrol üniteleri

Dijital Elektronik Devreler

• Mikrodenetleyici beslemeleri
• Arduino ve geliştirme kartları
• FPGA/CPLD sistemleri
• Dijital mantık devreleri
• Haberleşme modülleri

Hobi ve Prototip Projeleri

• DIY elektronik kitler
• Güç kaynağı projeleri
• LED sürücü devreleri
• Robot projeleri
• IoT cihaz beslemeleri

---

Avantajlar ve Özellikler

LM2940 5V 1A Lineer Voltaj Regülatör TO-220'nin sağladığı avantajlar ve çözümler.

• Düşük Dropout Voltajı: Sadece 0.5V (tipik) düşüş ile yüksek verimlilik
• Yüksek Akım Kapasitesi: 1A sürekli çıkış akımı
• Sabit 5V Çıkış: Harici ayar komponentleri gerektirmez
• Dahili Korumalar: Kısa devre ve termal koruma
• Geniş Giriş Aralığı: 5.5V ile 26V arası çalışabilme
• Minimum Harici Komponent: Sadece giriş ve çıkış kapasitörleri gerektirir
• Batarya Dostu: Düşük dropout sayesinde batarya ömrünü uzatır
• TO-220 Paketi: Kolay soğutucu montajı ve PCB entegrasyonu
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası
• Otomotiv Sınıfı: Araç elektronik sistemlerine uygunluk

---

Devre Tasarımı ve Uygulama

LM2940 5V 1A Lineer Voltaj Regülatör TO-220'nin devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

TO-220 paketindeki LM2940 regülatörünün pin yerleşimi.

• Pin 1: Giriş (IN)
• Pin 2: Toprak (GND)
• Pin 3: Çıkış (OUT)
• Metal Tab: Toprak (GND) ile elektriksel olarak bağlıdır

Temel Devre Şeması

LM2940 5V regülatörü için temel uygulama devresi.

Gerekli Komponentler:

• 1x LM2940CT-5.0 Regülatör
• 1x 0.47µF Giriş Kapasitörü (Seramik)
• 1x 22µF Çıkış Kapasitörü (Elektrolitik veya Tantalum)
• 1x Soğutucu (opsiyonel, akıma bağlı)

Temel Devre Şeması ve Bağlantılar:

1. Giriş gücünü Pin 1'e (IN) bağlayın
2. Pin 2'yi (GND) toprağa bağlayın
3. Çıkış Pin 3'ten (OUT) alınır
4. 0.47µF giriş kapasitörünü giriş pini ve toprak arasına bağlayın (mümkün olduğunca yakın)
5. 22µF çıkış kapasitörünü çıkış pini ve toprak arasına bağlayın (mümkün olduğunca yakın)
6. Gerekirse metal tab kısmına soğutucu monte edin

Genişletilmiş Devre Uygulamaları

LM2940 ile yapılabilecek çeşitli uygulama devreleri.

Ters Polarite Korumalı Otomotiv Devresi

• Gerekli Ek Komponentler:
  • 1x P-Kanal MOSFET (IRF4905 veya benzer)
  • 1x 10kΩ Direnç
  • 1x 1N4007 Diyot
  • 1x TVS Diyot (voltaj darbe koruması için)
• Bağlantı ve Çalışma Prensibi:
  • P-Kanal MOSFET, batarya ve regülatör arasına seri olarak bağlanır
  • MOSFET'in gate'i 10kΩ direnç üzerinden toprağa çekilir
  • 1N4007 diyot MOSFET'i ters polariteye karşı korur
  • TVS diyot, voltaj darbelerine karşı koruma sağlar
  • Doğru polaritede MOSFET iletimde, ters polaritede kesimdedir

Batarya Beslemeli Çift Filtreli Düşük Gürültülü Besleme

• Gerekli Ek Komponentler:
  • 1x 10µH İndüktör
  • 2x 0.47µF Seramik Kapasitör
  • 1x 100µF Düşük ESR Elektrolitik Kapasitör
  • 1x 10µF Tantalum Kapasitör
• Devre Yapısı:
  • Giriş tarafında 0.47µF bypass ve LC filtre (10µH + 0.47µF)
  • Regülatörün çıkışında paralel 100µF elektrolitik ve 10µF tantalum
  • LC filtre, giriş gürültüsünü azaltır
  • Çift kapasitör, farklı frekanslardaki gürültüyü süpürür
  • Sonuç: Sensörler ve hassas analog devreler için temiz 5V

PCB Tasarım Önerileri

LM2940 ile yapılan devrelerde PCB tasarımı için öneriler.

• Komponent Yerleşimi:
  • Giriş ve çıkış kapasitörlerini regülatöre mümkün olduğunca yakın yerleştirin
  • Regülatörü PCB kenarına yerleştirerek soğutucuya yer açın
  • Isıya duyarlı komponentleri regülatörden uzak tutun
• PCB İzleri:
  • Giriş ve çıkış hatları için en az 1.5mm genişliğinde PCB izleri kullanın
  • Toprak bağlantıları için geniş alanlar oluşturun
  • Mümkünse toprak düzlemi kullanın
  • Yüksek akımlarda bakır kalınlığını artırın (2oz önerilir)
• Termal Yönetim:
  • Regülatörün tab kısmı için PCB'de geniş bakır alan oluşturun
  • 500mA üzeri akımlarda soğutucu kullanın
  • Termal viaları kullanarak alt katmanlara ısı transferi sağlayın
  • Soğutucu montajı için yeterli alan bırakın
• Gürültü Azaltma:
  • Giriş ve çıkış kapasitörlerinin toprak bağlantılarını yakın tutun
  • Analog ve dijital toprak bölümlerini ayırın
  • Yüksek akımlı hatları hassas sinyal hatlarından uzak tutun
  • Gerekirse ek filtreleme ekleyin

---

Sorun Giderme ve İpuçları

LM2940 5V 1A Lineer Voltaj Regülatör TO-220 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu ekleyin, yük akımını kontrol edin, giriş voltajını düşürmeyi düşünün
• Kararsız Çıkış: Çıkış kapasitörünü kontrol edin (minimum 22µF), düşük ESR kapasitör kullanın
• Düşük Çıkış Voltajı: Giriş voltajını kontrol edin (min. 5.5V olmalı), yük akımını ölçün
• Yüksek Dalgalanma: Giriş ve çıkış kapasitörlerini artırın, bypass kapasitörleri ekleyin
• Regülatör Arızası: Otomotiv uygulamalarında gerilim darbelerini ve ters polariteyi kontrol edin

Uygulama İpuçları

• Otomotiv Uygulamaları:
  • Ters polarite koruması ekleyin
  • Voltaj darbe koruması için TVS diyot kullanın
  • Giriş filtreleme için LC devresi ekleyin
  • Marş motoru çalışırken gerilim düşüşlerine karşı büyük kapasitörler kullanın
• Batarya Uygulamaları:
  • Düşük dropout avantajından tam yararlanmak için yük durumunu optimize edin
  • Batarya deşarj eğrisini göz önünde bulundurun
  • Minimum çalışma voltajını hesaplayın: 5V + 0.5V = 5.5V
  • Yüksek akımda dropout artabileceğini unutmayın
• Termal Yönetim:
  • Güç dağılımını hesaplayın: P = (Vin - Vout) × I
  • 500mA üzeri akımlarda soğutucu kullanın
  • Termal macun uygulamayı unutmayın
  • Yüksek ortam sıcaklıklarında akım kapasitesini azaltın
• Kapasitör Seçimi:
  • Çıkış için düşük ESR tantalum veya yüksek kaliteli elektrolitik kapasitör kullanın
  • Giriş için seramik veya film kapasitör tercih edin
  • Yüksek dalgalanmalı uygulamalarda çıkış kapasitörünü artırın (47-100µF)
  • Hızlı transient cevap için paralel seramik kapasitörler ekleyin

Üretim ve Montaj İpuçları

• Soğutucu Montajı:
  • Metal tab zaten toprakla bağlantılı olduğundan genelde izolasyon gerekmez
  • Termal macun uygulamayı unutmayın
  • Montaj vidalarını aşırı sıkmayın
  • Yatay montaj yerleşiminde doğal hava akışını göz önünde bulundurun
• PCB Montajı:
  • TO-220 için uygun pad tasarımı yapın
  • Termal yönetim için geniş bakır alanlar kullanın
  • Pin bağlantılarında yeterli lehim kullanın
  • Montaj deliği boyutlandırmasını doğru yapın

---

Paket İçeriği

• LM2940 5V 1A Lineer Voltaj Regülatör TO-220

---
