LM2931-AZ 5V 100mA Lineer Voltaj Regülatörü To-92

LM2931-AZ 5V 100mA Lineer Voltaj Regülatörü TO-92

LM2931-AZ, kompakt TO-92 paketinde sunulan düşük dropout özellikli 5V sabit çıkışlı lineer voltaj regülatörüdür. 100mA çıkış akımı kapasitesine sahip bu entegre, minimum 0.3V dropout voltajı ile batarya ile çalışan sistemler için idealdir. Düşük quiescent akımı sayesinde uzun batarya ömrü sağlar.

Kısa devre koruması, termal koruma ve ters voltaj koruması gibi özelliklere sahip olan bu güç entegreleri ailesinin üyesi, geniş çalışma sıcaklık aralığına sahiptir. Özellikle yer kısıtlaması olan tasarımlar için uygun olan TO-92 paketi, standart transistör boyutundadır.

Batarya ile çalışan sistemler, sensör besleme devreleri ve taşınabilir elektronik uygulamaları için ideal olan LM2931-AZ, entegreler arasında önemli bir yere sahiptir. Elektronik komponentler ailesinin bu üyesi, breadboard ve delikli PCB projelerinde kolayca kullanılabilir.

Teknik Özellikler

LM2931-AZ 5V 100mA Lineer Voltaj Regülatörü TO-92'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Düşük Dropout (LDO) Lineer Voltaj Regülatörü
• Model: LM2931-AZ
• Çıkış Voltajı: 5V (sabit)
• Çıkış Akımı: 100mA (maksimum)
• Giriş Voltaj Aralığı: 5.3V - 30V
• Dropout Voltajı: 0.3V @ 100mA (tipik)
• Quiescent Akımı: 1mA (tipik)
• Paket Tipi: TO-92 (3 bacaklı)
• Çıkış Voltaj Toleransı: ±3.0% (25°C'de)
• Yük Regülasyonu: 25mV (maksimum)
• Hat Regülasyonu: 5mV (tipik)
• Ripple Rejection: 60dB @ 120Hz (tipik)
• Korumalar: Kısa devre, termal, ters voltaj
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Termal Direnç (Junction-to-Ambient): 180°C/W
• Güç Dağılımı: 500mW (25°C'de)
• Çıkış Gürültüsü: 40µV (tipik, 10Hz-100kHz)
• Montaj Tipi: Through Hole
• RoHS Uyumluluğu: Üreticiye bağlı
• Ters Voltaj Koruması: -50V

Kullanım Alanları

LM2931-AZ 5V 100mA Lineer Voltaj Regülatörü TO-92'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Batarya ile Çalışan Cihazlar

• Taşınabilir sensör modülleri
• Kablosuz IoT cihazları
• Uzaktan kumandalar
• Veri kaydediciler
• El tipi test cihazları

Hassas Elektronik Devreler

• Sensör besleme devreleri
• Analog sinyal işleme devreleri
• Operasyonel amplifikatör beslemeleri
• Mikrodenetleyici beslemeleri
• Referans voltaj kaynakları

Prototip ve Hobi Uygulamaları

• Breadboard projeleri
• Arduino devre beslemeleri
• Delikli PCB uygulamaları
• Düşük güçlü LED sürücüleri
• Elektronik eğitim devreleri

Avantajlar ve Özellikler

LM2931-AZ 5V 100mA Lineer Voltaj Regülatörü TO-92'nin sağladığı avantajlar ve çözümler.

• Düşük Dropout Voltajı: 0.3V ile batarya ömrünü uzatma
• Kompakt Boyut: TO-92 paketi ile az yer kaplama
• Düşük Quiescent Akımı: 1mA ile verimli güç kullanımı
• Ters Voltaj Koruması: -50V'a kadar dayanıklılık
• Düşük Gürültü: Hassas analog devreler için temiz DC
• Entegre Korumalar: Kısa devre ve termal koruma
• Kolay Montaj: Standard 0.1" delikli PCB uyumlu
• Geniş Giriş Aralığı: 5.3V-30V çalışma gerilimi
• Kararlı Çıkış: Düşük yük ve hat regülasyonu
• Breadboard Uyumlu: Prototipleme kolaylığı

Devre Tasarımı ve Kullanım

LM2931-AZ 5V 100mA Lineer Voltaj Regülatörü TO-92'nin devre tasarımında kullanımı hakkında bilgiler.

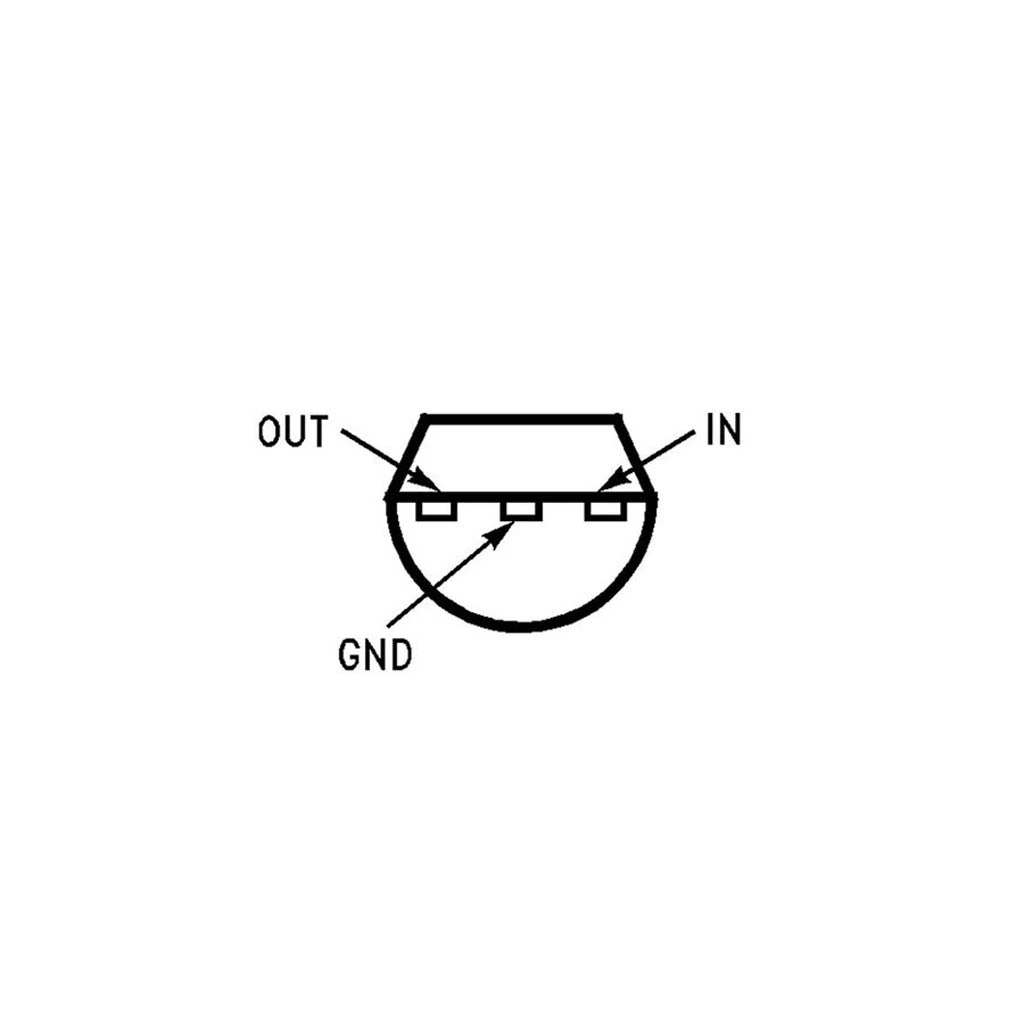

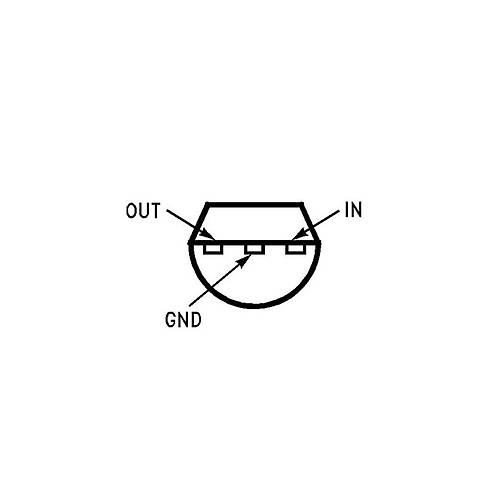

Pin Yapılandırması (TO-92):

• Pin 1: Output (Çıkış)
• Pin 2: Ground (Toprak)
• Pin 3: Input (Giriş)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (1µF) giriş ve toprak arasına bağlanır
2. Çıkış filtreleme kapasitörü (10µF) çıkış ve toprak arasına bağlanır
3. Giriş voltaj kaynağı (6V-30V) giriş pinine bağlanır
4. Toprak pini sistem toprak hattına bağlanır
5. Çıkış pini yüke bağlanır

Tavsiye Edilen Devre Elemanları:

• Giriş Kapasitörü: 1µF (seramik veya elektrolitik)
• Çıkış Kapasitörü: 10µF (düşük ESR)
• Maksimum Çıkış Akımı: 100mA'i aşmayın
• PCB tasarımında en az 0.5mm bakır yol genişliği kullanın
• Topraklama için düşük empedanslı geniş yollar tercih edin

Uygulama İpuçları:

• TO-92 bacaklarını bükerken entegrenin zarar görmemesine dikkat edin
• Batarya besleme uygulamalarında minimum giriş voltajını (5.3V) hesaba katın
• Uzun kablo kullanımında çıkışa ek kapasitör ekleyin
• 75mA üzeri sürekli akımlarda ısınmaya dikkat edin
• Gürültülü ortamlarda giriş ve çıkış kapasitörlerini artırın

Sorun Giderme ve İpuçları

LM2931-AZ 5V 100mA Lineer Voltaj Regülatörü TO-92 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Düşük Çıkış Voltajı: Giriş voltajının minimum 5.3V olduğunu kontrol edin
• Isınma Sorunu: Yük akımını azaltın, 75mA altında tutun
• Kararsız Çıkış: Kapasitörleri artırın, düşük ESR tiplerini tercih edin
• Çıkış Gürültüsü: Ek filtreleme kapasitörleri ve ferrit boncuk ekleyin
• Çalışmama: Pin bağlantılarını kontrol edin, TO-92 pin düzeni doğru olmalı

Montaj İpuçları

• TO-92 bacaklarını dikkatlice bükün, gerilim uygulamadan yavaşça şekillendirin
• Lehimlemede aşırı ısı uygulamaktan kaçının
• PCB deliklerini 0.8mm çapında açın
• Isı dağılımı için PCB üzerinde geniş bakır alanlar bırakın
• Breadboard'a monte ederken pinlerin iyi temas ettiğinden emin olun

Verimlilik İpuçları

• Düşük giriş voltajı kullanarak ısı kaybını azaltın
• Devrenizi uyku modunda çalıştırarak batarya ömrünü uzatın
• TO-92 pakette 50mA altı yüklerde güvenle çalışın
• Çıkıştan çekilen akımı ölçerek limitler içinde olduğunu doğrulayın
• Ek filtreleme için çıkışa 100nF seramik kapasitör ekleyin

Paket İçeriği

• LM2931-AZ 5V 100mA Lineer Voltaj Regülatörü TO-92
