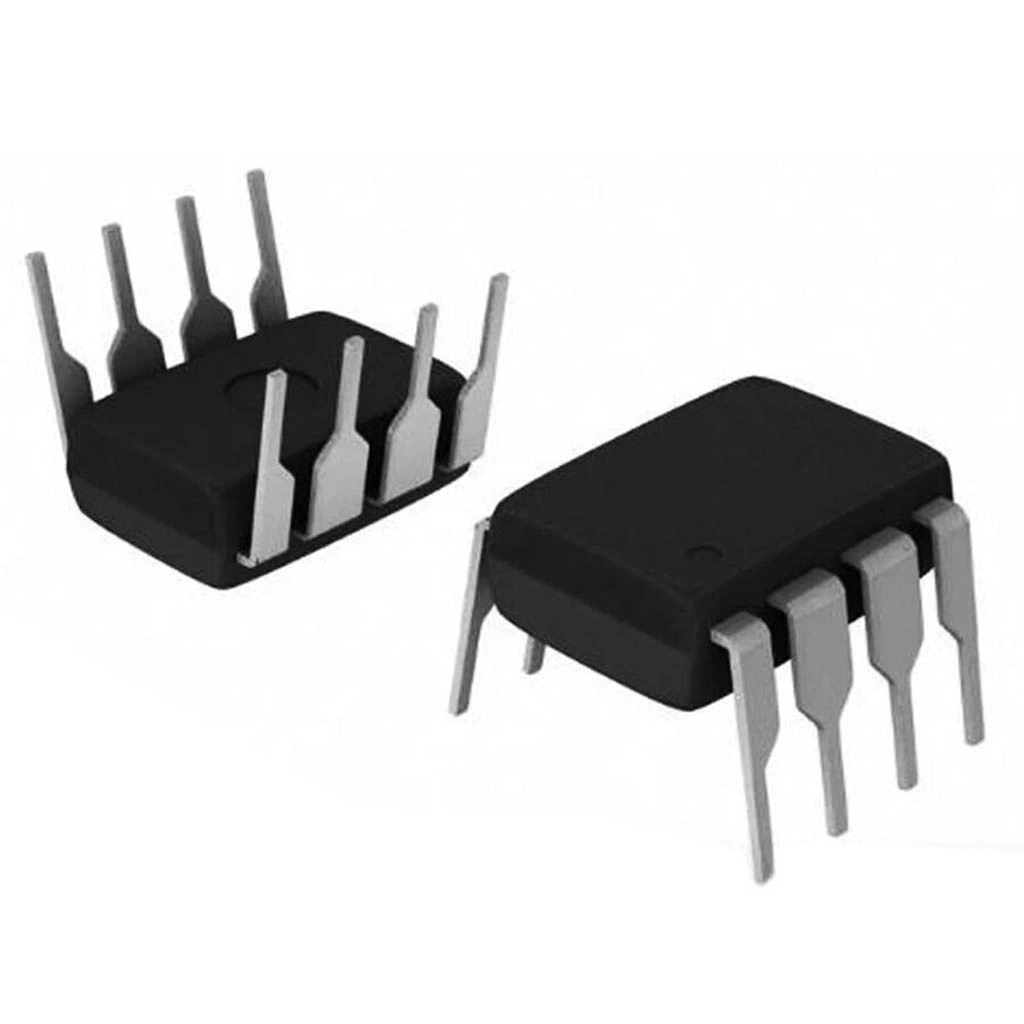

LM2904P OpAmp Entegresi DIP-8
LM2904P, elektronik devrelerde yaygın kullanılan çift operasyonel amplifikatör entegresidir. DIP-8 paketinde sunulan bu entegre, tek besleme ile çalışabilen ve düşük güç tüketimi sunan çok yönlü bir komponenttir.
Texas Instruments, ON Semiconductor gibi çeşitli üreticiler tarafından üretilen LM2904P, geniş besleme voltajı aralığı ve endüstriyel sıcaklık aralığında çalışma özelliği sunar. Elektronik komponentler arasında uygun maliyeti ve güvenilirliği ile tanınır.
Tek besleme kaynağı ile çalışabilme ve -40°C ile +125°C arasında geniş sıcaklık aralığında çalışma özelliğiyle zorlu ortam koşullarında da kullanılabilen bu entegre, LM358'in endüstriyel versiyonu olarak bilinir. OpAmp olarak sensör arayüzleri, filtreler ve temel amplifikatör uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
LM2904P OpAmp Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Texas Instruments / ON Semiconductor
- Entegre Tipi: Çift Operasyonel Amplifikatör
- Model: LM2904P / LM2904N
- Paket Tipi: DIP-8 (Dual In-line Package)
- OpAmp Sayısı: 2 (İkili)
- Besleme Gerilimi Aralığı: 3V - 32V (tek besleme) veya ±1.5V - ±16V (çift besleme)
- Giriş Offset Gerilimi: ±3 mV (tipik), ±7 mV (maksimum)
- Giriş Bias Akımı: 20 nA (tipik)
- Giriş Offset Akımı: 2 nA (tipik)
- Açık Çevrim Kazancı: 100 dB (tipik)
- CMRR (Ortak Mod Reddetme Oranı): 85 dB (tipik)
- Güç Tüketimi: 0.7 mW (tipik @ 5V)
- Ortak Mod Giriş Gerilim Aralığı: 0V ile (V+) - 1.5V arası
- Çıkış Gerilim Salınımı: 0V ile (V+) - 1.5V arası
- Çıkış Kısa Devre Akımı: 20 mA (tipik)
- Slew Rate: 0.3 V/µs (tipik)
- Bant Genişliği: 1 MHz (Birlik Kazanç)
- Giriş Empedansı: 10 MΩ (tipik)
- Çalışma Sıcaklık Aralığı: -40°C ile +125°C arası
- Pin Sayısı: 8
- Pin Aralığı: 2.54mm (0.1 inç) standart
- Dahili Frekans Dengelemesi: Var
- Kısa Devre Koruması: Var
- RoHS Uyumluluğu: Evet
Kullanım Alanları
LM2904P OpAmp Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.
Endüstriyel Uygulamalar
- Proses kontrol sistemleri
- Endüstriyel sensör arayüzleri
- Sıcaklık ölçüm devreleri
- Basınç sensörü sinyal şartlandırma
- Akım ve gerilim monitörü devreleri
Otomotiv Uygulamaları
- Araç sensör arayüzleri
- Akü voltaj monitörleri
- Motor kontrol devreleri
- Sıcaklık ve basınç ölçümleri
- Aydınlatma kontrol sistemleri
Genel Elektronik Projeler
- Aktif filtreler
- DC seviye dönüştürücüler
- Gerilim karşılaştırıcılar
- Sinyal tamponlama
- Batarya ile çalışan sensör devreleri
Avantajlar ve Özellikler
LM2904P OpAmp Entegresi DIP-8'in sağladığı avantajlar ve çözümler.
- Geniş Sıcaklık Aralığı: -40°C ile +125°C arası çalışma imkanı
- Tek Besleme Çalışma: 3V-32V arası tek kaynakla çalışabilme
- Çift OpAmp Yapısı: Tek pakette iki bağımsız operasyonel amplifikatör
- Düşük Güç Tüketimi: Batarya ile çalışan devrelere uygun
- Geniş Besleme Aralığı: 3V ile 32V arası esneklik
- Ground Seviyesine Yakın Giriş: 0V'a yakın sinyalleri işleyebilme
- Endüstriyel Dayanıklılık: Zorlu ortam koşullarında güvenilir çalışma
- Düşük Maliyetli: Ekonomik tasarımlar için uygun fiyat
- LM358 Uyumluluğu: LM358 kullanan devrelerde direkt değiştirilebilir
- DIP Paketi: Breadboard ve delikli PCB ile kolay kullanım
Uygulama ve Devre Tasarımı
LM2904P OpAmp Entegresi DIP-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.
İpucu: Çıkış voltajı besleme voltajından 1.5V daha düşük olabileceğini hesaba katın.
Temel Devre Bağlantıları:
- Besleme Bağlantısı: V+ (Pin 8) pozitif beslemeye, V- (Pin 4) toprağa bağlanır
- OpAmp 1 Girişleri: Inverting (Pin 2) ve Non-inverting (Pin 3)
- OpAmp 1 Çıkışı: Pin 1
- OpAmp 2 Girişleri: Inverting (Pin 6) ve Non-inverting (Pin 5)
- OpAmp 2 Çıkışı: Pin 7
Örnek Uygulama Devreleri:
- Diferansiyel Amplifikatör: İki sensör arasındaki farkı yükseltme
- Sıcaklık Sensörü Arayüzü: LM35 gibi sıcaklık sensörlerinin sinyalini işleme
- Aktif Alçak Geçiren Filtre: Gürültü filtreleme için her OpAmp farklı kademelerde
- Işık Sensörü Devresi: Foto diyot veya foto dirençten gelen sinyali şartlandırma
- Gerilim Karşılaştırıcı: Belirli eşik değerde çıkışı değiştiren devre
Sorun Giderme ve İpuçları
LM2904P OpAmp Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Rail-to-Rail Olmaması: Çıkış, besleme voltajından 1.5V daha düşük olabileceğini unutmayın.
- Giriş Aralığı Sınırlaması: Ortak mod giriş aralığı V+ - 1.5V ile sınırlıdır.
- Crossover Distorsiyon: Sıfıra yakın sinyallerde bozulma olabilir, bias devresi ekleyin.
- Yavaş Yanıt: 0.3V/µs slew rate, yüksek frekanslı sinyaller için yetersiz olabilir.
- Besleme Gürültüsü: Besleme hattına 0.1µF bypass kapasitörü ekleyin.
Verimli Kullanım İpuçları
- Endüstriyel uygulamalarda güvenlik marjı için besleme gerilimini 5V üzerinde seçin
- Yüksek sıcaklık ortamlarında güç tüketiminin artabileceğini hesaba katın
- Tek besleme ile AC sinyal işlemek için sanal toprak oluşturun
- Titreşim ve şok olan ortamlarda entegrenin PCB'ye sağlam montajını sağlayın
- Nemli ortamlarda koruyucu kaplama kullanmayı düşünün
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Projeleriniz için çeşitli entegreler. Farklı fonksiyonlar için aradığınız entegreleri bulabilirsiniz.
Ürünleri İncele →Sinyal işleme, yükseltme ve filtreleme devreleri için çeşitli operasyonel amplifikatörler.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM2904 ve LM358 arasındaki fark nedir?
LM2904, LM358'in genişletilmiş sıcaklık aralığına sahip versiyonudur. LM2904 -40°C ile +125°C arasında çalışırken, LM358 genellikle 0°C ile +70°C arasında çalışır.
LM2904'ün endüstriyel ortamlarda avantajları nelerdir?
Geniş sıcaklık aralığı (-40°C ile +125°C), geniş besleme voltajı (3V-32V), düşük güç tüketimi ve zorlu ortam koşullarında güvenilir çalışma sunar.
LM2904'ün raylara olan uzaklığı nedir?
Çıkış, pozitif ray (V+) voltajına yaklaşık 1.5V kadar yaklaşır. Giriş ortak mod aralığı da V+ - 1.5V ile sınırlıdır. Tam rail-to-rail değildir.
Otomotiv uygulamalarında neden LM2904 tercih edilir?
Geniş sıcaklık aralığı (motor bölmesi -40°C ile +125°C), geniş besleme aralığı (araç elektrik sistemlerinde dalgalanmalar), ve düşük güç tüketimi özelliklerinden dolayı.
Tek beslemede AC sinyal işlemek için ne yapılmalıdır?
Sanal toprak oluşturulmalı (beslemenin yarısında), AC sinyalini kapasitör üzerinden kuplajlanmalı ve bias dirençleri ile sanal toprağa referanslanmalıdır.
Düşük voltaj uygulamalarında LM2904 kullanılabilir mi?
Evet, 3V gibi düşük voltajlarda çalışabilir. Ancak düşük voltajlarda çıkış salınımı daha da sınırlıdır ve performans özellikleri değişebilir.
Besleme voltajı dalgalanmalarına karşı nasıl önlem alınır?
V+ ve GND arasına 0.1µF seramik ve 10µF elektrolitik bypass kapasitörleri yerleştirilir. Böylece hızlı ve yavaş dalgalanmalar filtrelenir.
LM2904 pin diyagramını açıklayabilir misiniz?
Pin1: OpAmp1 çıkışı, Pin2-3: OpAmp1 girişleri, Pin4: GND, Pin5-6: OpAmp2 girişleri, Pin7: OpAmp2 çıkışı, Pin8: V+ besleme.
