LM2904 Smd OpAmp Entegresi Soic-8

LM2904 SMD OpAmp Entegresi SOIC-8

LM2904, tek besleme ile çalışabilen çift operasyonel yükselteç entegresidir. SOIC-8 SMD paketinde sunulan bu entegre, geniş besleme voltajı aralığı ve düşük güç tüketimiyle öne çıkar.

İki bağımsız, yüksek kazançlı operasyonel yükselteç içeren LM2904, özellikle otomotiv ve endüstriyel uygulamalar için tasarlanmıştır. Elektronik komponentler arasında güvenilirliği ve geniş çalışma sıcaklık aralığıyla dikkat çeker.

Giriş ortak mod voltaj aralığının toprak seviyesine kadar inmesi sayesinde entegreler içinde tek besleme uygulamaları için idealdir. OpAmp olarak endüstriyel kontrol sistemleri ve sinyal koşullandırma devrelerinde yaygın kullanılır.

Teknik Özellikler

LM2904 SMD OpAmp Entegresi SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Operasyonel Yükselteç (OpAmp)
• Üretici: Texas Instruments / ST Microelectronics / ON Semiconductor

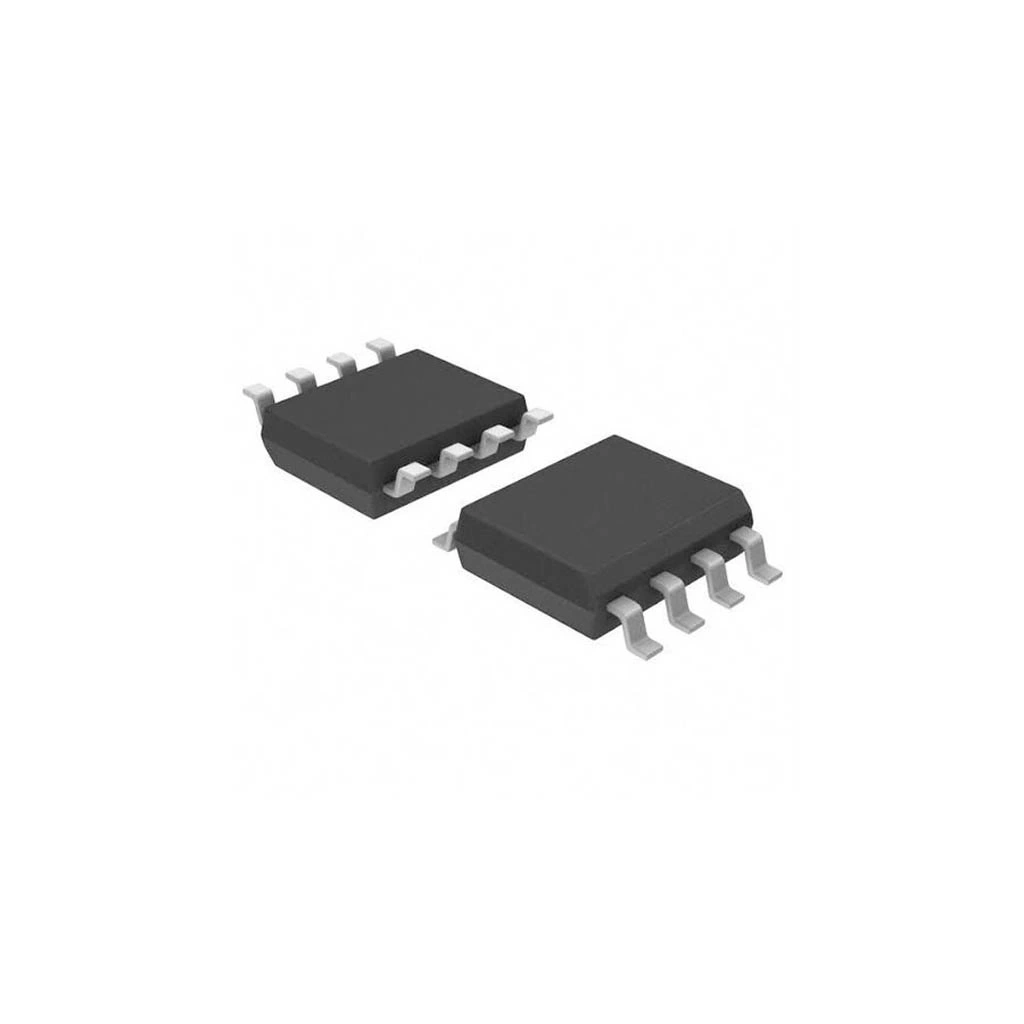

• Paket Tipi: SOIC-8 (Small Outline Integrated Circuit)
• Kanal Sayısı: 2 (Çift Kanal)
• Besleme Voltajı Aralığı: 3V - 32V (tek besleme) veya ±1.5V - ±16V (çift besleme)
• Önerilen Çalışma Voltajı: 5V - 15V
• Giriş Ofset Voltajı: 2mV (tipik), 7mV (maksimum)
• Giriş Bias Akımı: 20nA (tipik), 50nA (maksimum)
• Açık Döngü Kazancı: 100dB (tipik, V_CC = 15V, R_L ≥ 2kΩ)
• Kazanç-Bant Genişliği Çarpımı: 1,1MHz (tipik)
• Slew Rate: 0.5V/μs (tipik)
• Ortak Mod Reddetme Oranı (CMRR): 85dB (tipik)
• Güç Kaynağı Reddetme Oranı (PSRR): 100dB (tipik)
• Giriş Ortak Mod Voltaj Aralığı: 0V ile (V_CC - 1.5V) arası
• Çıkış Voltaj Salınımı: 0V ile (V_CC - 1.5V) arası
• Çıkış Kısa Devre Akımı: 40mA (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası (Genişletilmiş)
• Güç Tüketimi: 20mW (tipik, V_CC = 5V)
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Pin Sayısı: 8
• Boyutlar (yaklaşık): 4.9mm x 3.9mm x 1.5mm
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2904 SMD OpAmp Entegresi SOIC-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Otomotiv Uygulamaları

• Sensör arayüzleri
• Sıcaklık ölçüm devreleri
• Akım izleme devreleri
• Güç yönetim sistemleri
• ECU giriş sinyal işleme

Endüstriyel Kontrol

• PLC sinyal koşullandırma
• Sensör yükselteçleri
• Aktif filtreler
• Karşılaştırıcı devreleri
• DC motor kontrol devreleri

Genel Elektronik

• Güç kaynağı kontrol devreleri
• Sinyal tamponlama
• Sinyal seviye dönüşümü
• Enstrümantasyon uygulamaları
• Düşük güç tüketimli uygulamalar

Avantajlar ve Özellikler

LM2904 SMD OpAmp Entegresi SOIC-8'in sağladığı avantajlar ve çözümler.

• Çift OpAmp: Tek pakette iki bağımsız yükselteç
• Tek Besleme Özelliği: 3V-32V arası tek besleme ile çalışabilme
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası çalışabilme
• Geniş Ortak Mod Aralığı: Toprak seviyesine kadar giriş sinyali işleyebilme
• Düşük Güç Tüketimi: Batarya ile çalışan uygulamalar için uygun
• Geniş Besleme Aralığı: 3V ile 32V arası çalışabilme esnekliği
• SMD Paket: Minimum PCB alanı kullanımı
• Otomotiv Sertifikasyonu: AEC-Q100 uyumlu versiyonları mevcut
• Yüksek Kazanç: 100dB tipik açık döngü kazancı
• Ekonomik Çözüm: Uygun fiyatlı ve yaygın bulunabilirlik

Devre Tasarımı ve Kullanım

LM2904 SMD OpAmp Entegresi SOIC-8'in devre tasarımında kullanımı hakkında bilgiler.

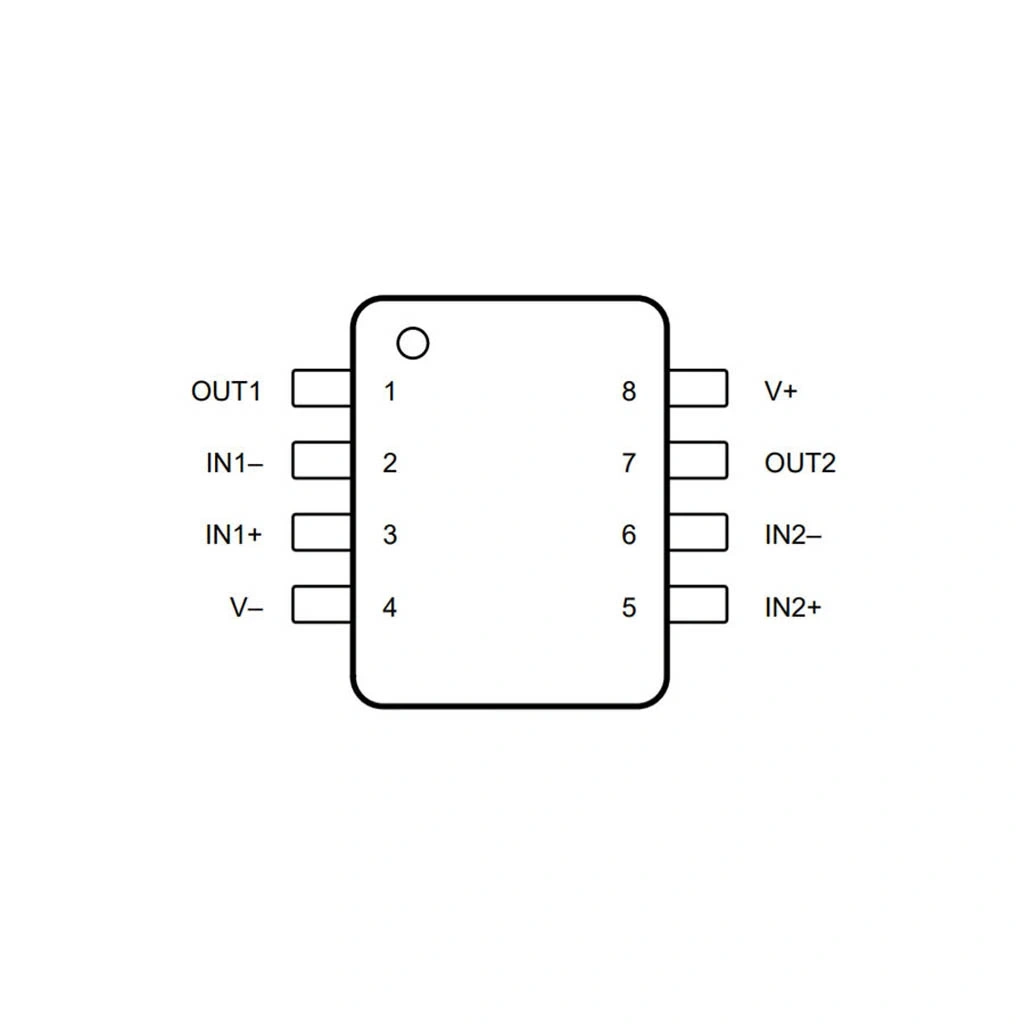

Pin Yapılandırması (SOIC-8):

• Pin 1: Output A (1. OpAmp Çıkışı)
• Pin 2: Inverting Input A (1. OpAmp Tersleyen Girişi)
• Pin 3: Non-Inverting Input A (1. OpAmp Terslemeyen Girişi)
• Pin 4: GND (Toprak) / V- (Negatif Besleme)
• Pin 5: Non-Inverting Input B (2. OpAmp Terslemeyen Girişi)
• Pin 6: Inverting Input B (2. OpAmp Tersleyen Girişi)
• Pin 7: Output B (2. OpAmp Çıkışı)
• Pin 8: V+ (Pozitif Besleme)

Temel Devre Konfigürasyonları:

Tek Besleme Tersleyen (Inverting) Yükselteç

• Giriş direnci (Ri) tersleyen girişe bağlanır
• Geri besleme direnci (Rf) tersleyen giriş ve çıkış arasına bağlanır
• Terslemeyen giriş, bir gerilim bölücü ile V_CC/2 seviyesine bias edilir
• Kazanç = -Rf/Ri formülü ile hesaplanır
• AC sinyaller için giriş direncine seri kapasitör eklenir

Tek Besleme Terslemeyen (Non-Inverting) Yükselteç

• Giriş sinyali terslemeyen girişe bağlanır (bias edilmiş)
• Ri toprak ile tersleyen giriş arasına bağlanır
• Rf tersleyen giriş ve çıkış arasına bağlanır
• Kazanç = 1 + (Rf/Ri) formülü ile hesaplanır
• AC kuplaj için girişe seri kapasitör eklenir

Sensör Arayüzü

• Sensör sinyali uygun bias ile girişe bağlanır
• Sinyal yükseltme ve filtreleme için bir kanal kullanılır
• İkinci kanal tampon veya ek işleme için kullanılabilir
• Düşük bant genişlikli filtre ile gürültü azaltılır
• Çıkış seviyesi ADC giriş aralığına uyumlu hale getirilir

Besleme ve Bypass:

• V+ (Pin 8) pozitif beslemeye bağlanır
• GND (Pin 4) toprak hattına bağlanır
• V+ ile GND arasına 0.1µF seramik ve 10µF elektrolitik bypass kapasitörleri bağlanır
• Tek besleme devrelerde sanal toprak için V_CC'nin yarısı oluşturulur
• Sanal toprak için iki eşit değerli direnç (örn. 10kΩ) ile gerilim bölücü ve bu noktaya paralel bir kapasitör (1-10µF) bağlanır

SMD Lehimleme İpuçları:

• Reflow lehimleme veya sıcak hava istasyonu ile lehimleme yapılabilir
• Flux kullanımı lehimleme işlemini kolaylaştırır
• PCB'de uygun termal tasarım yapın, özellikle yüksek çalışma sıcaklıkları için
• Pin 1 işaretini (genellikle entegrenin köşesindeki nokta) doğru tanımlayın
• Statik elektriğe karşı önlem alın, ESD korumalı çalışma ortamı kullanın

Sorun Giderme ve İpuçları

LM2904 SMD OpAmp Entegresi SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltaj Sınırlaması: LM2904 çıkışı toprak seviyesine inebilir ancak V_CC'ye yaklaşık 1.5V kalana kadar çıkabilir
• Sıcaklıkla İlgili Sapma: Yüksek sıcaklık uygulamalarında ofset voltajı değişimlerini hesaba katın
• Gürültü Sorunları: Güç hattı filtrelemesini artırın ve uygun topraklama yapın
• Sinyal Bozulması: Düşük slew rate (0.5V/µs) nedeniyle yüksek frekanslı sinyallerde dikkatli olun
• PCB Isı Yönetimi: Yüksek sıcaklıklarda çalışma için yeterli ısı dağılımı sağlayın

Otomotiv ve Endüstriyel Kullanım İpuçları

• Yüksek gürültülü ortamlarda sinyal filtreleme ve ekranlama yapın
• Ters polarite koruması ekleyin
• Besleme hattına transient koruması ekleyin
• Kritik uygulamalarda sıcaklık kompanzasyonu düşünün
• Sensör kablolarında gürültüyü azaltmak için telli çift kablo kullanın

Performans Optimizasyonu

• DC ofset için trim potansiyometresi eklenebilir (uygulama kritikse)
• Yüksek kazançlı devrelerde aşamalı yükseltme yapın
• Düşük gürültü için metal film dirençler tercih edin
• Çıkış yükü 10kΩ'dan büyük olursa daha iyi performans elde edilir
• -40°C ile +125°C arasındaki tüm sıcaklık aralığında güvenilir çalışma için besleme marjını koruyun

Paket İçeriği

• LM2904 SMD OpAmp Entegresi SOIC-8
