LM2902N Tht OpAmp Entegresi Dip-14

LM2902N THT OpAmp Entegresi DIP-14

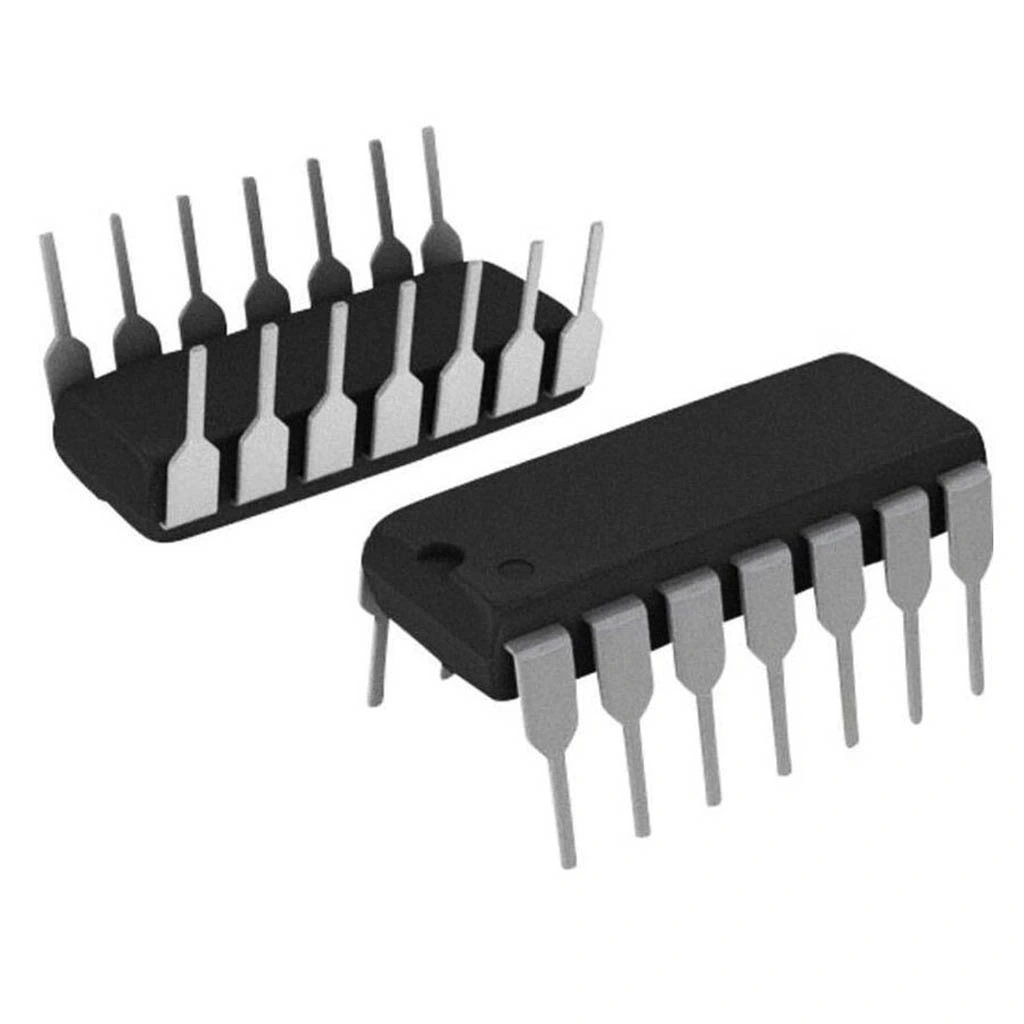

LM2902N, tek besleme ile çalışabilen dörtlü operasyonel yükselteç entegresidir. DIP-14 THT (Through-Hole Technology) paketinde sunulan bu entegre, -40°C ile +125°C arasındaki geniş sıcaklık aralığında çalışabilme özelliğine sahiptir.

Dört adet bağımsız yüksek kazançlı operasyonel yükselteç içeren LM2902N, zorlu endüstriyel ve otomotiv uygulamaları için tasarlanmıştır. Elektronik komponentler arasında geniş sıcaklık aralığında çalışabilmesi ve güvenilirliğiyle öne çıkar.

Giriş ortak mod voltaj aralığının toprak seviyesine kadar inmesi sayesinde entegreler içinde tek besleme gerektiren uygulamalar için idealdir. OpAmp olarak sıcaklık sensörleri, endüstriyel kontrol sistemleri ve otomotiv uygulamalarında yaygın kullanılır.

Teknik Özellikler

LM2902N THT OpAmp Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Operasyonel Yükselteç (OpAmp)
• Üretici: Texas Instruments / ST Microelectronics / ON Semiconductor
• Paket Tipi: DIP-14 (Dual In-line Package)
• Kanal Sayısı: 4 (Dörtlü OpAmp)
• Besleme Voltajı Aralığı: 3V - 32V (tek besleme) veya ±1.5V - ±16V (çift besleme)
• Önerilen Çalışma Voltajı: 5V - 28V
• Giriş Ofset Voltajı: 2mV (tipik), 7mV (maksimum)
• Giriş Bias Akımı: 20nA (tipik), 100nA (maksimum)
• Açık Döngü Kazancı: 100dB (tipik, V_CC = 15V, R_L ≥ 2kΩ)
• Kazanç-Bant Genişliği Çarpımı: 1,2MHz (tipik)
• Slew Rate: 0.5V/μs (tipik)
• Ortak Mod Reddetme Oranı (CMRR): 85dB (tipik)
• Güç Kaynağı Reddetme Oranı (PSRR): 96dB (tipik)
• Giriş Ortak Mod Voltaj Aralığı: 0V ile (V_CC - 1.5V) arası
• Çıkış Voltaj Salınımı: 0V ile (V_CC - 1.5V) arası
• Çıkış Kısa Devre Akımı: 20mA (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Güç Tüketimi: 24mW (tipik, V_CC = 5V)
• Montaj Tipi: Through-Hole (Delikli Montaj)
• Pin Sayısı: 14
• Kanal Ayrılma: 120dB (tipik)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2902N THT OpAmp Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Otomotiv Uygulamaları

• Sıcaklık sensör devreleri
• Basınç sensör arayüzleri
• Akım izleme devreleri
• Otomotiv elektronik kontrol üniteleri (ECU)
• Motor kontrol sistemleri

Endüstriyel Kontrol

• PLC sinyal koşullandırma
• Proses kontrol sistemleri
• Sıcaklık ölçüm ve kontrol
• Güç yönetim sistemleri
• Endüstriyel sensör arayüzleri

Zorlu Çevresel Koşullar

• Geniş sıcaklık aralığında çalışan sistemler
• Dış ortam elektronik ekipmanları
• Titreşim ve şoka dayanıklı uygulamalar
• Yüksek güvenilirlik gerektiren sistemler
• Uzun süreli çalışacak endüstriyel ekipmanlar

Avantajlar ve Özellikler

LM2902N THT OpAmp Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.

• Dörtlü OpAmp: Tek pakette dört bağımsız yükselteç
• Tek Besleme Özelliği: 3V-32V arası tek besleme ile çalışabilme
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası çalışabilme
• Geniş Ortak Mod Aralığı: Toprak seviyesine kadar giriş sinyali işleyebilme
• Otomotiv Standardı: Zorlu çevresel koşullarda güvenilir performans
• Geniş Besleme Aralığı: 3V ile 32V arası çalışabilme esnekliği
• Yüksek Kanallar Arası İzolasyon: 120dB tipik kanal ayrılma
• Yüksek Kazanç: 100dB tipik açık döngü kazancı
• Uygun Güç Tüketimi: Görevine göre optimize edilmiş güç tüketimi
• Endüstri Standardı: Yaygın kullanılan pin yapısı ve uyumluluk

Devre Tasarımı ve Kullanım

LM2902N THT OpAmp Entegresi DIP-14'ün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-14):

• Pin 1: Output A (1. OpAmp Çıkışı)
• Pin 2: Inverting Input A (1. OpAmp Tersleyen Girişi)
• Pin 3: Non-Inverting Input A (1. OpAmp Terslemeyen Girişi)
• Pin 4: V+ (Pozitif Besleme)
• Pin 5: Non-Inverting Input B (2. OpAmp Terslemeyen Girişi)
• Pin 6: Inverting Input B (2. OpAmp Tersleyen Girişi)
• Pin 7: Output B (2. OpAmp Çıkışı)
• Pin 8: Output C (3. OpAmp Çıkışı)
• Pin 9: Inverting Input C (3. OpAmp Tersleyen Girişi)
• Pin 10: Non-Inverting Input C (3. OpAmp Terslemeyen Girişi)
• Pin 11: GND (Toprak) / V- (Negatif Besleme)
• Pin 12: Non-Inverting Input D (4. OpAmp Terslemeyen Girişi)
• Pin 13: Inverting Input D (4. OpAmp Tersleyen Girişi)
• Pin 14: Output D (4. OpAmp Çıkışı)

Temel Devre Konfigürasyonları:

Tersleyen (Inverting) Yükselteç

• Giriş direnci (Ri) tersleyen girişe bağlanır
• Geri besleme direnci (Rf) tersleyen giriş ve çıkış arasına bağlanır
• Terslemeyen giriş, bir gerilim bölücü ile V_CC/2 seviyesine bias edilir
• Kazanç = -Rf/Ri formülü ile hesaplanır
• AC sinyaller için giriş direncine seri kapasitör eklenir

Otomotiv Sensör Arayüzü

• Sensör çıkışı uygun bir bias ile OpAmp girişine bağlanır
• Besleme voltajı regüle edilir (tipik olarak 5V veya 12V)
• Giriş koruması için koruma diyotları ve seri dirençler eklenir
• Çıkış filtreleme ile gürültü bastırılır
• Otomotiv EMI/EMC standartlarına uyumlu tasarım yapılır

Sıcaklık Sensör Devreleri

• Termoresistatif eleman (NTC/PTC) köprü devresinde kullanılır
• Fark yükselteci konfigürasyonu ile sinyal koşullandırılır
• Geniş sıcaklık aralığında çalışabilme özelliği kullanılır
• Termal bağlaşımdan korunmak için sensör ve OpAmp arasında fiziksel mesafe bırakılır
• Sıcaklık kompanzasyonu için gerekirse ek devreler eklenir

Besleme ve Bypass:

• V+ (Pin 4) pozitif beslemeye bağlanır
• GND (Pin 11) toprak hattına bağlanır
• V+ ile GND arasına 0.1µF seramik ve 10µF elektrolitik bypass kapasitörleri bağlanır
• Endüstriyel ortamlarda güç hattı filtresi (LC filtre) eklenir
• Otomotiv uygulamalarında transient koruma devreleri kullanılır

Yüksek Sıcaklık Uygulamaları İçin Tasarım İpuçları:

• PCB'de yeterli ısı dağılımı sağlanmalıdır
• Kritik uygulamalarda yüksek sıcaklığa dayanıklı komponentler kullanılmalıdır
• Sıcaklık arttıkça ofset ve kazanç değişimleri hesaba katılmalıdır
• Toleransların genişleyeceği göz önünde bulundurularak tasarım payı bırakılmalıdır
• Dirençlerin sıcaklık katsayıları dikkate alınmalıdır

Sorun Giderme ve İpuçları

LM2902N THT OpAmp Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltaj Sınırlaması: LM2902N çıkışı toprak seviyesine inebilir ancak V_CC'ye yaklaşık 1.5V kalana kadar çıkabilir
• Sıcaklık Kaynaklı Sapma: Yüksek sıcaklıklarda ofset ve kazanç telafisi yapın
• EMI/RFI Gürültüsü: RF filtreleme, ekranlama ve düzgün topraklama uygulanmalıdır
• Besleme Voltajı Dalgalanması: Regüle edilmiş güç kaynağı ve yeterli bypass kullanın
• Otomotiv Transient Voltajları: Uygun gerilim koruma devreleri ekleyin

Otomotiv Uygulamaları İçin İpuçları

• ISO 7637-2 otomotiv transient standartlarına göre koruma tasarlayın
• EMC/EMI performansı için uygun filtreleme yapın
• Ters polarite koruması ekleyin
• Bütün girişlerde aşırı voltaj koruması uygulayın
• Vibrasyon ve şoka dayanıklı PCB tasarımı ve montaj tekniklerini kullanın

Endüstriyel Uygulama İpuçları

• Endüstriyel gürültü kaynaklarından (motorlar, röleleri vb.) uzak PCB düzeni tasarlayın
• Sinyal hatlarını güç hatlarından izole edin
• Uzun hatlar için diferansiyel sinyal iletimi kullanmayı düşünün
• Ortak mod gürültüsünü azaltmak için CMRR'ı optimize edin
• Kritik uygulamalarda işlevsel güvenlik için yedeklilik düşünün

Paket İçeriği

• LM2902N THT OpAmp Entegresi DIP-14
