LM2596S-5V SMD Dpak2 Regülatör

LM2596S-5V SMD D2PAK Regülatör

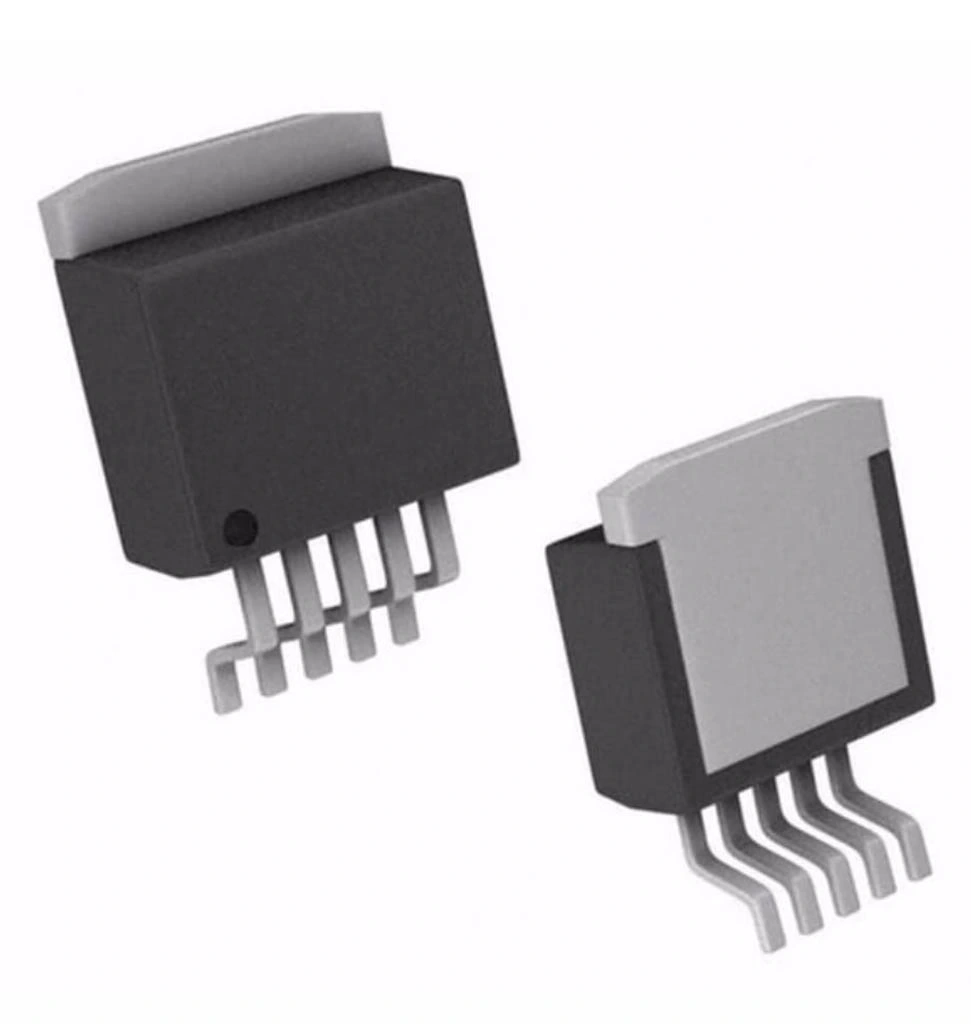

LM2596S-5V, D2PAK (TO-263) paketinde sunulan yüksek performanslı step-down (buck) anahtarlamalı voltaj regülatörüdür. Sabit 5V çıkış voltajı ve 3A çıkış akımı kapasitesi sunan bu entegre, 4.5V-40V giriş voltaj aralığında çalışır. Sabit 150kHz anahtarlama frekansı ile düşük harici komponent sayısı gerektirir.

%73'e varan verimlilik sunan bu güç entegreleri ailesi üyesi, sabit 5V çıkışı sayesinde dijital devre beslemeleri için idealdir. Current-mode mimarisi ile yük ve hat değişimlerine hızlı tepki vererek kararlı çıkış sağlar.

Mikrodenetleyici, sensör ve dijital devre beslemeleri için ideal olan LM2596S-5V, entegreler dünyasında verimli çözüm sunar. Dahili termal kapatma ve akım sınırlama korumaları sayesinde güvenilir çalışan bu regülatör, diğer elektronik komponentler ile uyumlu şekilde kompakt ve verimli güç kaynakları oluşturmanıza yardımcı olur.

Teknik Özellikler

LM2596S-5V SMD D2PAK Regülatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
• Model: LM2596S-5V
• Üretici: Texas Instruments / National Semiconductor
• Paket Tipi: D2PAK (TO-263)
• Maksimum Çıkış Akımı: 3A
• Sabit Çıkış Voltajı: 5.0V (±4%)
• Giriş Voltaj Aralığı: 4.5V - 40V
• Anahtarlama Frekansı: 150kHz (sabit)
• Verimlilik: %73'e kadar (tipik)
• Hat Regülasyonu: 0.4% (tipik)
• Yük Regülasyonu: 0.5% (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Ambient): 35°C/W
• Güç Dağılımı: 20W @ 25°C (PCB montajlı)
• Koruma Özellikleri: Termal kapatma, akım sınırlama
• Çıkış Gürültüsü: 50mV p-p (tipik)
• Control Mimarisi: Current Mode
• Quiescent Akımı: 5mA (tipik)
• Shutdown Akımı: 80µA
• Dropout Voltajı: 2V (minimum)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2596S-5V SMD D2PAK Regülatör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Dijital Elektronik Uygulamaları

• Mikrodenetleyici beslemeleri
• Dijital lojik devre güç kaynakları
• Arduino ve Raspberry Pi projeleri
• FPGA ve DSP güç kaynakları
• Sensör modül beslemeleri

Endüstriyel Kontrol Sistemleri

• PLC güç kaynakları
• Endüstriyel sensör beslemeleri
• Veri toplama sistemleri
• Kontrol panelleri
• Fabrika otomasyon ekipmanları

İletişim ve Ağ Sistemleri

• Modem ve router güç devreleri
• Ethernet switch beslemeleri
• IoT cihaz güç kaynakları
• Kablosuz iletişim modülleri
• Veri aktarım sistemleri

Avantajlar ve Özellikler

LM2596S-5V SMD D2PAK Regülatör'ün sağladığı avantajlar ve çözümler.

• Sabit 5V Çıkış: Dijital devreler için ideal voltaj
• Yüksek Akım Kapasitesi: 3A sürekli çıkış akımı
• Geniş Giriş Aralığı: 4.5V-40V çalışma voltajı
• SMD Paket: Yüksek termal performanslı D2PAK kılıf
• Dahili Korumalar: Termal ve akım sınırlama özellikleri
• Yüksek Verimlilik: %73'e varan enerji tasarrufu
• Düşük Isı Üretimi: Verimli çalışma sayesinde daha az ısınma
• Az Harici Bileşen: Sadece 4-5 harici komponent gerektirir
• Current-Mode Kontrol: Hızlı hat ve yük değişimi tepkisi
• Gürültüsüz 5V: Dijital devreler için temiz güç kaynağı

Devre Tasarımı ve Kullanım

LM2596S-5V SMD D2PAK Regülatör'ün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (D2PAK):

• Pin 1: VIN (Giriş Voltajı)
• Pin 2: Output (Çıkış)
• Pin 3: GND (Toprak)
• Pin 4: Feedback (Geri Besleme)
• Pin 5: ON/OFF (Açma/Kapama)
• Tab: GND (Toprak - Soğutma)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
2. Schottky diyot (3A, 40V) çıkış ve Output pini arasına bağlanır
3. İndüktör (33µH, 3A) Output pini ve çıkış arasına bağlanır
4. Çıkış filtreleme kapasitörü (100µF, düşük ESR) çıkış ve GND arasına bağlanır
5. Feedback pini sabit 5V versiyonda dahili olarak bağlıdır, harici bağlantı gerekmez
6. ON/OFF pini çalıştırmak için GND'ye bağlanır veya kapatmak için VIN'e bağlanır

Komponent Seçimi İpuçları:

• İndüktör: 33µH, en az 3.5A doyma akımı, düşük DCR (0.1Ω veya altı)
• Schottky Diyot: 3A veya üstü, düşük ileri voltaj düşümü (0.5V altı)
• Çıkış Kapasitörü: Düşük ESR (0.05Ω veya altı) özellikli elektrolitik tip
• Giriş Kapasitörü: Yüksek RMS akım kapasiteli elektrolitik tip
• Ek Filtre: 10µF seramik kapasitör ve 100µH ferrit boncuk ile ek filtreleme yapılabilir

PCB Tasarım İpuçları:

• Termal pad için PCB üzerinde geniş bakır alan bırakın
• Termal pad altına çoklu vialar ekleyin
• Anahtarlama yollarını (Output pini) mümkün olduğunca kısa tutun
• Giriş ve çıkış kapasitörlerini entegre pinlerine yakın yerleştirin
• Hassas analog devreleri regülatörün anahtarlama bölgesinden uzak tutun

Sorun Giderme ve İpuçları

LM2596S-5V SMD D2PAK Regülatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Düşük: Giriş voltajının minimum 7V olduğunu kontrol edin
• Aşırı Isınma: PCB soğutma alanlarını artırın, harici soğutucu ekleyin
• Çıkış Gürültüsü Yüksek: Çıkış filtreleme kapasitörlerini artırın
• Regülatör Çalışmıyor: ON/OFF pininin GND'ye bağlı olduğunu kontrol edin
• Düşük Verimlilik: Daha kaliteli indüktör ve Schottky diyot kullanın

SMD Montaj İpuçları

• D2PAK'ı lehimlemek için yeterli ısı kapasiteli havya veya reflow sistemi kullanın
• Termal pad altına bol miktarda lehim pastası uygulayın
• Lehimleme sonrası termal pad bağlantısını kontrol edin
• Termal vialar için kapama kullanmayın, lehimin akmasına izin verin
• Büyük akımlarda harici soğutucu eklemeyi düşünün

Performans İyileştirme Önerileri

• Çıkış gürültüsünü azaltmak için çift kademeli filtreleme kullanın
• Verimlilik için düşük kayıplı indüktör seçin
• Yüksek frekanslı gürültüyü azaltmak için giriş/çıkışa seramik kapasitörler ekleyin
• Sürekli akım gereksinimleri için nominal değerin %70'i ile sınırlı kalın
• Yüksek doğruluk gerektiren uygulamalarda çıkış voltajını ölçüp kontrol edin
