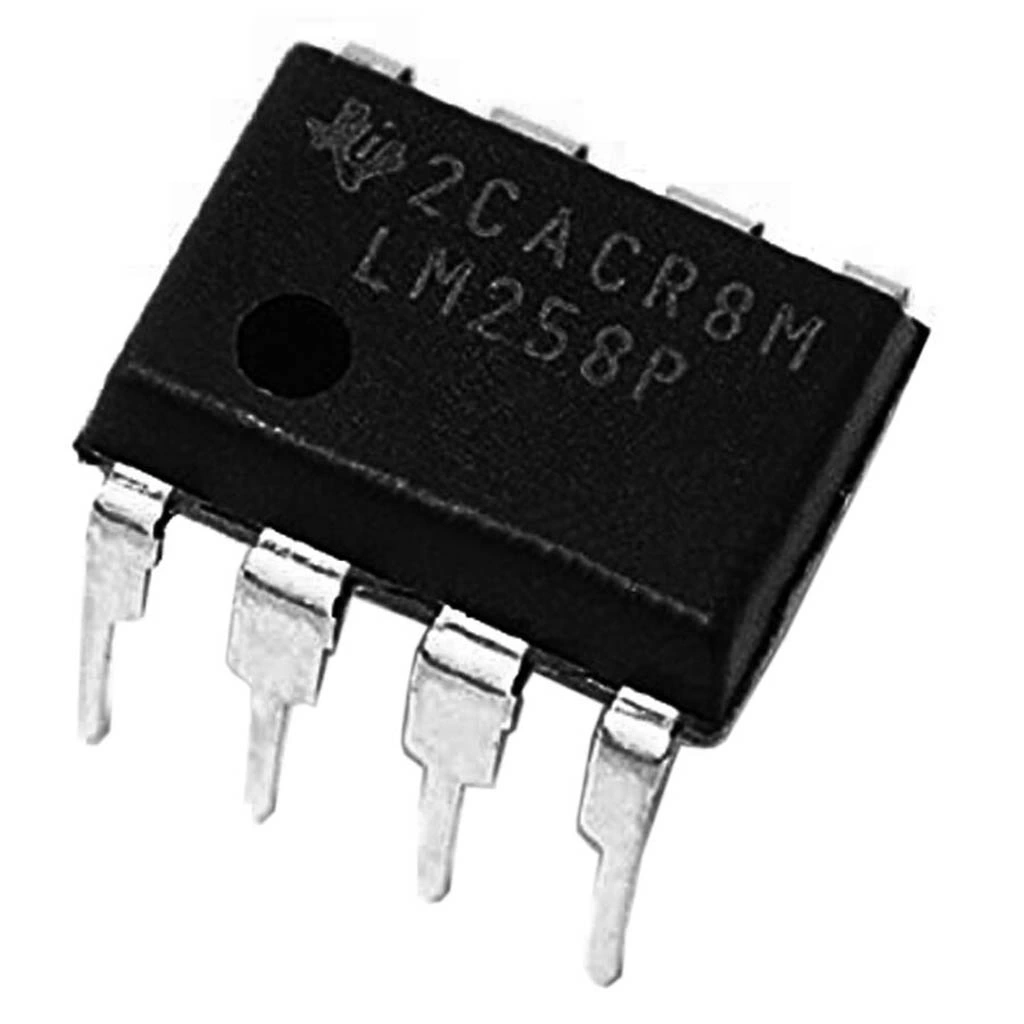

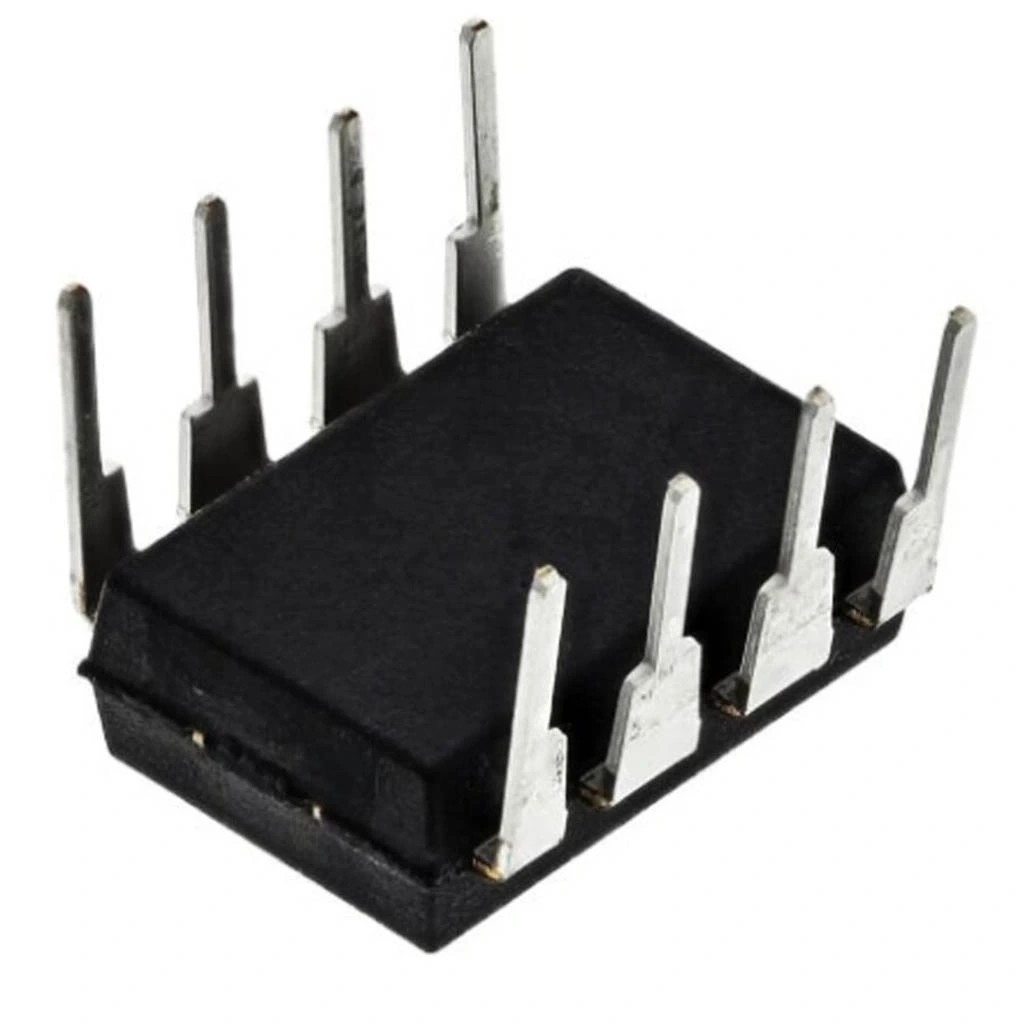

LM258P 3mV 1mA OpAmp Entegresi Dip-8

LM258P 3mV 1mA OpAmp Entegresi DIP-8

LM258P, tek besleme ile çalışabilen çift operasyonel yükselteç entegresidir. DIP-8 paketinde sunulan bu entegre, 3mV ofset voltajı ve 1mA çıkış akımı özellikleriyle düşük güç uygulamaları için idealdir.

İki bağımsız yüksek kazançlı operasyonel yükselteç içeren LM258P, geniş besleme voltajı aralığı ve DC performansı ile öne çıkar. Elektronik komponentler arasında güvenilir ve kolay kullanıma sahip bir opamp serisidir.

Giriş ortak mod voltaj aralığının toprak seviyesine kadar inmesi sayesinde entegreler içinde tek besleme uygulamaları için tercih edilir. OpAmp olarak özellikle düşük güç tüketimi gerektiren sinyal koşullandırma devrelerinde kullanılır.

Teknik Özellikler

LM258P 3mV 1mA OpAmp Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Operasyonel Yükselteç (OpAmp)
• Üretici: Texas Instruments / ST Microelectronics / ON Semiconductor

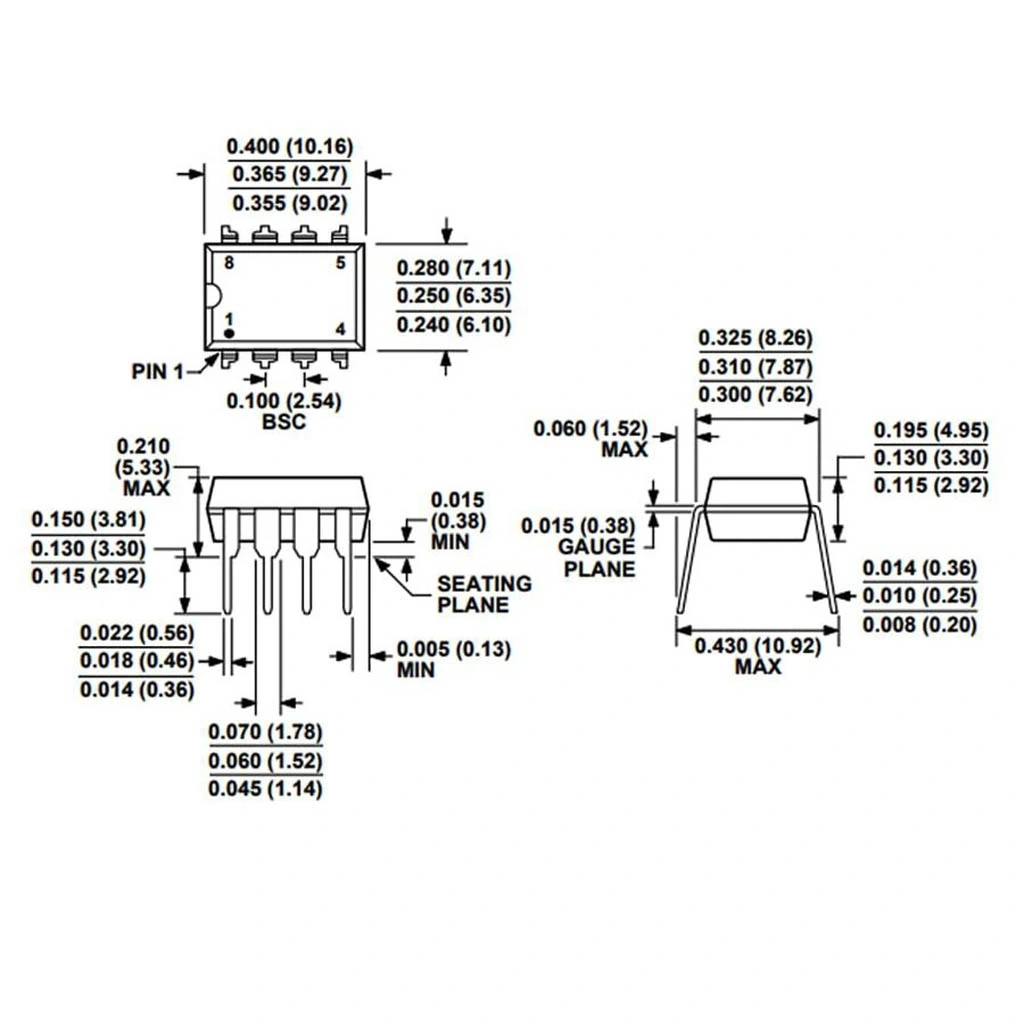

• Paket Tipi: DIP-8 (Dual In-line Package)
• Kanal Sayısı: 2 (Çift Kanal)
• Besleme Voltajı Aralığı: 3V - 32V (tek besleme) veya ±1.5V - ±16V (çift besleme)
• Önerilen Çalışma Voltajı: 5V - 15V
• Giriş Ofset Voltajı: 3mV (tipik), 7mV (maksimum)
• Giriş Bias Akımı: 20nA (tipik), 250nA (maksimum)
• Açık Döngü Kazancı: 100dB (tipik, V_CC = 15V, R_L ≥ 2kΩ)
• Kazanç-Bant Genişliği Çarpımı: 0,7MHz (tipik)
• Slew Rate: 0.3V/μs (tipik)
• Ortak Mod Reddetme Oranı (CMRR): 80dB (tipik)
• Güç Kaynağı Reddetme Oranı (PSRR): 96dB (tipik)
• Giriş Ortak Mod Voltaj Aralığı: 0V ile (V_CC - 1.5V) arası
• Çıkış Voltaj Salınımı: 0V ile (V_CC - 1.5V) arası
• Çıkış Kısa Devre Akımı: 1mA (tipik)
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Güç Tüketimi: 15mW (tipik, V_CC = 5V)
• Montaj Tipi: Through-Hole (Delikli Montaj)
• Pin Sayısı: 8
• Düşük Güç Özelliği: 1mA çıkış akımı ile düşük güç tüketimi
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM258P 3mV 1mA OpAmp Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Düşük Güç Uygulamaları

• Batarya ile çalışan sistemler
• Taşınabilir ölçüm cihazları
• Güç tüketimi kritik sensör devreleri
• Uzun ömürlü veri kaydediciler
• Düşük akım monitörleme sistemleri

Sinyal Koşullandırma

• Sensör arayüzleri
• Aktif filtreler
• Sinyal tamponlama
• Sinyal seviye dönüşümü
• Enstrümantasyon yükselteçleri

Genel Elektronik

• Güç kaynağı kontrol devreleri
• Voltaj karşılaştırıcıları
• Osilatör devreleri
• Integratör ve diferansiyatör devreleri
• Hobi elektronik projeleri

Avantajlar ve Özellikler

LM258P 3mV 1mA OpAmp Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Çift OpAmp: Tek pakette iki bağımsız yükselteç
• Tek Besleme Özelliği: 3V-32V arası tek besleme ile çalışabilme
• Düşük Güç Tüketimi: 1mA çıkış akımı limiti ile batarya uygulamaları için uygun
• Geniş Ortak Mod Aralığı: Toprak seviyesine kadar giriş sinyali işleyebilme
• Orta Sıcaklık Aralığı: -25°C ile +85°C arası çalışabilme
• Geniş Besleme Aralığı: 3V ile 32V arası çalışabilme esnekliği
• Kolay Kullanım: Standart OpAmp devre topolojileriyle uyumlu
• Düşük Ofset Voltajı: 3mV tipik ofset değeri
• Ekonomik Çözüm: Uygun fiyat ve kolay bulunabilirlik
• DIP Paketi: Prototipleme ve hobi projeleri için uygun

Devre Tasarımı ve Kullanım

LM258P 3mV 1mA OpAmp Entegresi DIP-8'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-8):

• Pin 1: Output A (1. OpAmp Çıkışı)
• Pin 2: Inverting Input A (1. OpAmp Tersleyen Girişi)
• Pin 3: Non-Inverting Input A (1. OpAmp Terslemeyen Girişi)
• Pin 4: GND (Toprak) / V- (Negatif Besleme)
• Pin 5: Non-Inverting Input B (2. OpAmp Terslemeyen Girişi)
• Pin 6: Inverting Input B (2. OpAmp Tersleyen Girişi)
• Pin 7: Output B (2. OpAmp Çıkışı)
• Pin 8: V+ (Pozitif Besleme)

Temel Devre Konfigürasyonları:

Düşük Güç Tersleyen (Inverting) Yükselteç

• Giriş direnci (Ri) tersleyen girişe bağlanır
• Geri besleme direnci (Rf) tersleyen giriş ve çıkış arasına bağlanır
• Terslemeyen giriş, bir gerilim bölücü ile V_CC/2 seviyesine bias edilir
• Kazanç = -Rf/Ri formülü ile hesaplanır
• Düşük güç uygulamaları için yüksek değerli dirençler tercih edilir (100kΩ-1MΩ)

Düşük Güç Terslemeyen (Non-Inverting) Yükselteç

• Giriş sinyali terslemeyen girişe bağlanır (bias edilmiş)
• Ri toprak ile tersleyen giriş arasına bağlanır
• Rf tersleyen giriş ve çıkış arasına bağlanır
• Kazanç = 1 + (Rf/Ri) formülü ile hesaplanır
• Güç tüketimini minimize etmek için yüksek değerli resistörler kullanılır

Düşük Güç Voltaj Takipçisi

• Giriş sinyali terslemeyen girişe bağlanır
• Çıkış doğrudan tersleyen girişe bağlanır
• Yüksek giriş empedansı, düşük çıkış empedansı sağlar
• Kazanç = 1
• Düşük yük akımı (≤1mA) için idealdir

Besleme ve Bypass:

• V+ (Pin 8) pozitif beslemeye bağlanır
• GND (Pin 4) toprak hattına bağlanır
• V+ ile GND arasına 0.1µF seramik ve 10µF elektrolitik bypass kapasitörleri bağlanır
• Tek besleme devrelerde sanal toprak için V_CC'nin yarısı oluşturulur
• Sanal toprak için iki eşit değerli direnç (örn. 100kΩ) ile gerilim bölücü ve bu noktaya paralel bir kapasitör (1-10µF) bağlanır

Düşük Güç Optimizasyonu:

• Yüksek değerli dirençler (100kΩ-1MΩ) kullanarak akım tüketimini azaltın
• Besleme voltajını uygulamanın izin verdiği en düşük seviyede tutun
• Kullanılmayan kanalları uygun şekilde bağlayarak gereksiz güç tüketimini önleyin
• Düşük kapasitif yükler ile çalışın
• Sinyal bant genişliğini uygulama için gereken minimum değerde sınırlayın

Sorun Giderme ve İpuçları

LM258P 3mV 1mA OpAmp Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sınırlı Çıkış Akımı: 1mA çıkış akımı düşük empedanslı yükler için yetersiz olabilir, buffer katı ekleyin
• Çıkış Voltaj Sınırlaması: LM258P çıkışı toprak seviyesine inebilir ancak V_CC'ye yaklaşık 1.5V kalana kadar çıkabilir
• Düşük Slew Rate: 0.3V/µs değeri hızlı sinyallerde bozulmaya yol açabilir, düşük frekanslı uygulamalar için tercih edin
• Gürültü Hassasiyeti: Yüksek empedanslı devreler gürültüye duyarlı olabilir, uygun ekranlama yapın
• Ofset Kayması: Sıcaklık değişimlerinde ofset voltajı değişimlerine dikkat edin

Düşük Güç Uygulamaları İçin İpuçları

• Batarya ömrünü uzatmak için OpAmp'ı sadece gerektiğinde aktifleştirin
• Yüksek değerli dirençlerin gürültü katkısını göz önünde bulundurun
• PCB'de sızıntı akımlarını minimize edin, özellikle yüksek nem ortamlarında
• Besleme hattına düşük ESR kapasitörler ekleyin
• Hassas ölçüm uygulamalarında düşük giriş akımı avantajını kullanın

Uygulama Önerileri

• Uzun ömürlü batarya uygulamaları için ideal
• Sensör arayüzlerinde sinyal tamponlama ve basit yükseltme için kullanın
• Düşük hızlı aktif filtreler tasarlayın
• Düşük güç karşılaştırıcı olarak kullanılabilir
• Çıkış akımı gereksinimi düşük olan uygulamalar seçin

Paket İçeriği

• LM258P 3mV 1mA OpAmp Entegresi DIP-8
