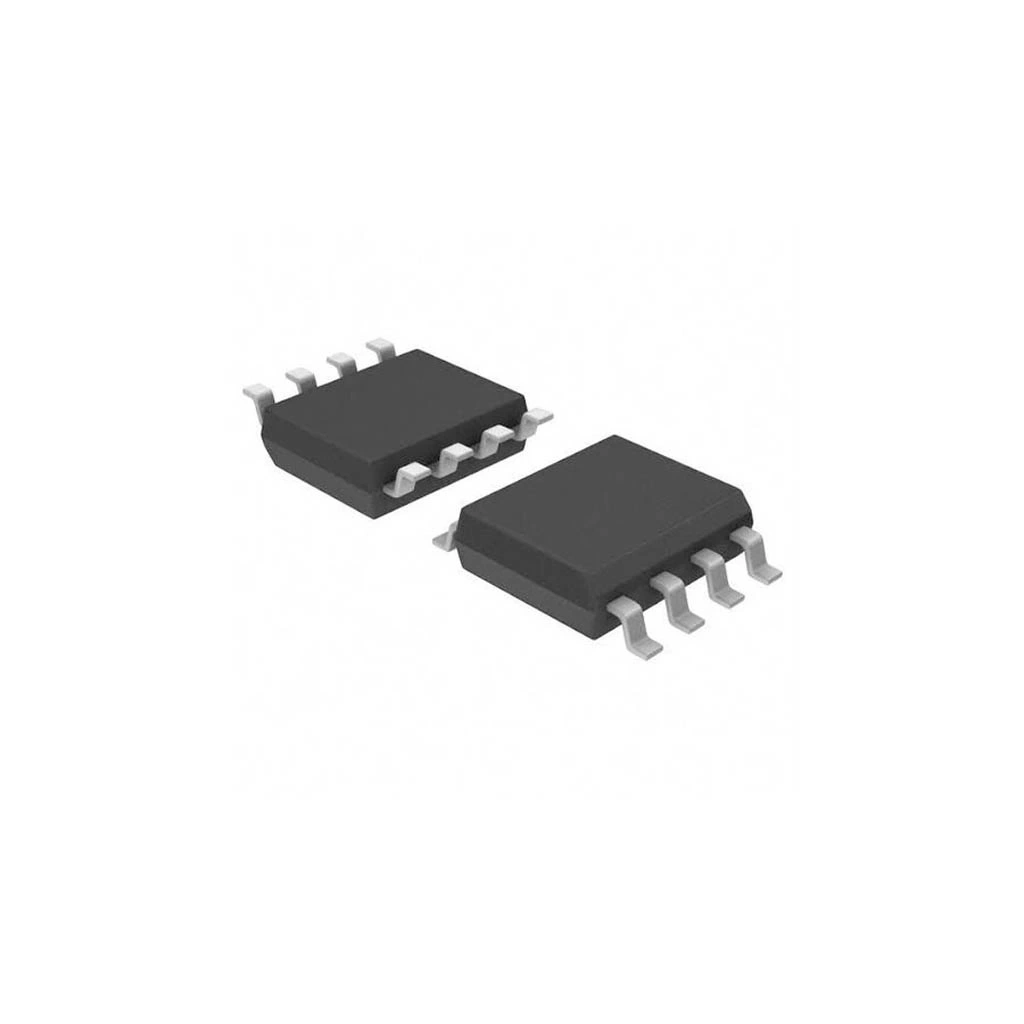

LM258DR SMD OpAmp Entegresi SOIC-8
LM258DR, elektronik devrelerde yaygın kullanılan çift operasyonel amplifikatör entegresidir. SOIC-8 paketinde sunulan bu SMD entegre, geniş besleme gerilimi aralığı ve yüksek performansıyla profesyonel uygulamalarda tercih edilen bir komponenttir.
STMicroelectronics, Texas Instruments gibi çeşitli üreticiler tarafından üretilen LM258DR, endüstriyel sıcaklık aralığında çalışabilme ve tek besleme kaynağı ile kullanılabilme özellikleri sunar. Elektronik komponentler arasında modern PCB tasarımlarında yaygın kullanılan SMD yapısıyla öne çıkar.
Tek besleme kaynağı ile çalışabilme ve -40°C ile +105°C arasında geniş sıcaklık aralığında çalışma özelliğiyle zorlu ortam koşullarında da kullanılabilen bu entegre, LM358 ailesinin profesyonel yüzey montaj versiyonu olarak bilinir. OpAmp olarak hassas ölçüm, filtre ve enstrümantasyon devrelerinde yaygın tercih edilir.
Teknik Özellikler
LM258DR SMD OpAmp Entegresi SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: STMicroelectronics / Texas Instruments
- Entegre Tipi: Çift Operasyonel Amplifikatör
- Model: LM258DR / LM258D
- Paket Tipi: SOIC-8 (Small Outline Integrated Circuit)
- OpAmp Sayısı: 2 (İkili)
- Besleme Gerilimi Aralığı: 3V - 32V (tek besleme) veya ±1.5V - ±16V (çift besleme)
- Giriş Offset Gerilimi: ±2 mV (tipik), ±7 mV (maksimum)
- Giriş Bias Akımı: 20 nA (tipik)
- Giriş Offset Akımı: 2 nA (tipik)
- Açık Çevrim Kazancı: 100 dB (tipik)
- CMRR (Ortak Mod Reddetme Oranı): 85 dB (tipik)
- Güç Tüketimi: 0.8 mW (tipik @ 5V)
- Ortak Mod Giriş Gerilim Aralığı: 0V ile (V+) - 1.5V arası
- Çıkış Gerilim Salınımı: 0V ile (V+) - 1.5V arası
- Çıkış Kısa Devre Akımı: 20 mA (tipik)
- Slew Rate: 0.3 V/µs (tipik)
- Bant Genişliği: 1.1 MHz (Birlik Kazanç)
- Giriş Empedansı: 10 MΩ (tipik)
- Çalışma Sıcaklık Aralığı: -40°C ile +105°C arası
- Pin Sayısı: 8
- Kılıf Boyutları: Yaklaşık 5mm x 4mm x 1.75mm
- Pin Aralığı: 1.27mm (0.05 inç) standart
- Dahili Frekans Dengelemesi: Var
- Kısa Devre Koruması: Var
- RoHS Uyumluluğu: Evet
- Montaj Tipi: Yüzey Montaj (SMD/SMT)
Kullanım Alanları
LM258DR SMD OpAmp Entegresi SOIC-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.
Profesyonel Elektronik
- Hassas enstrümantasyon devreleri
- Tıbbi cihaz elektronikleri
- Test ve ölçüm ekipmanları
- Endüstriyel kontrol sistemleri
- Kaliteli ses devreleri
Endüstriyel Uygulamalar
- Sensör sinyal şartlandırma
- Proses kontrol sistemleri
- Otomasyon ekipmanları
- Endüstriyel veri toplama
- PLC arayüzleri
Modern PCB Tasarımları
- Yüksek yoğunluklu PCB'ler
- Kompakt taşınabilir cihazlar
- Profesyonel IoT donanımları
- Yüzey montaj üretim hatları
- Modern iletişim ekipmanları
Avantajlar ve Özellikler
LM258DR SMD OpAmp Entegresi SOIC-8'in sağladığı avantajlar ve çözümler.
- SOIC-8 Paketi: Kompakt boyut ve otomatik montaj uyumluluğu
- Geniş Sıcaklık Aralığı: -40°C ile +105°C arası endüstriyel dayanıklılık
- Geniş Besleme Aralığı: 3V ile 32V arası esneklik
- Düşük Offset Gerilimi: Hassas ölçüm ve sinyal işleme imkanı
- Tek Besleme Çalışma: Basit güç kaynağı tasarımı imkanı
- Çift OpAmp Yapısı: Tek pakette iki bağımsız operasyonel amplifikatör
- Düşük Güç Tüketimi: Enerji verimli tasarımlar için uygun
- Yüksek Açık Çevrim Kazancı: 100 dB ile hassas yükseltme
- Ground Seviyesine Yakın Giriş: 0V'a yakın sinyalleri işleyebilme
- Yüksek Kalite: Profesyonel uygulamalar için güvenilir performans
Uygulama ve Devre Tasarımı
LM258DR SMD OpAmp Entegresi SOIC-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.
İpucu: PCB tasarımında komponentlere yakın bypass kapasitörleri kullanarak gürültüyü azaltın.

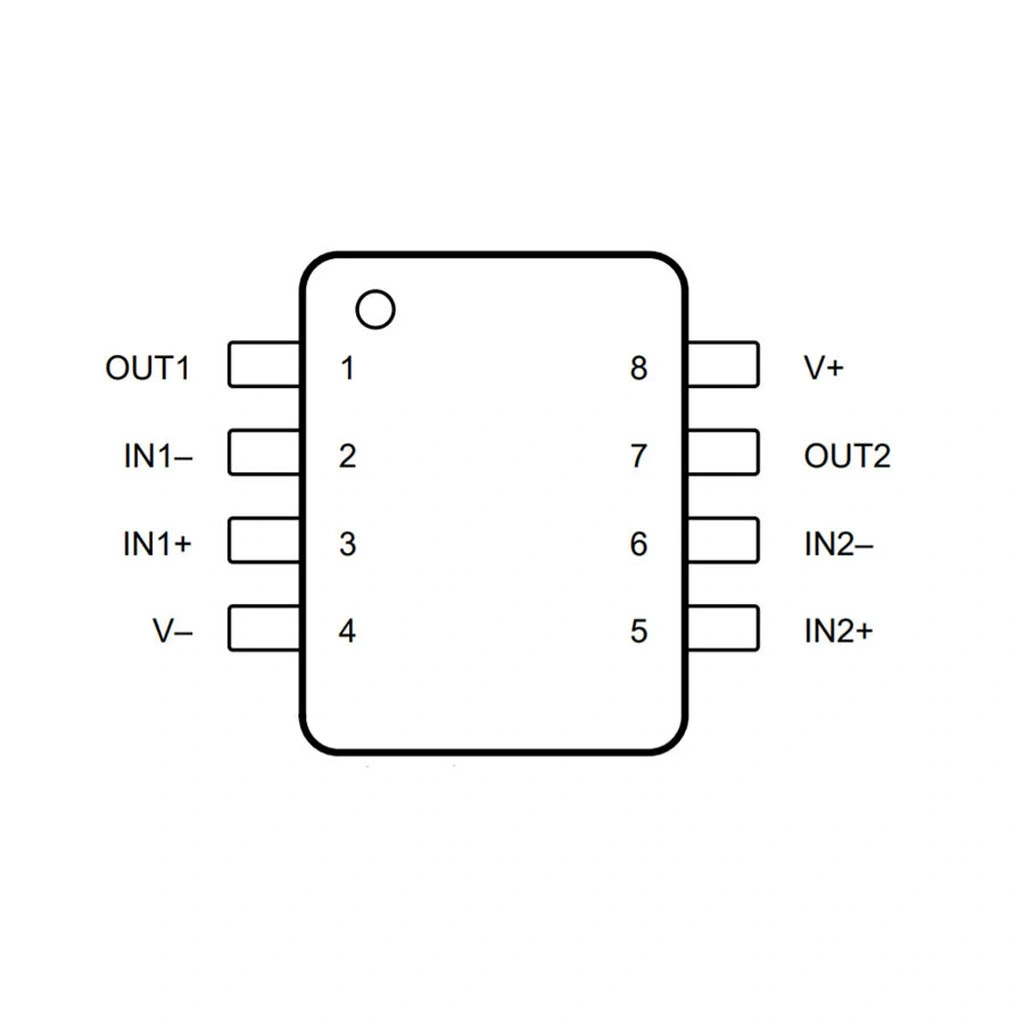

Temel Devre Bağlantıları:
- Besleme Bağlantısı: V+ (Pin 8) pozitif beslemeye, V- (Pin 4) toprağa bağlanır
- OpAmp 1 Girişleri: Inverting (Pin 2) ve Non-inverting (Pin 3)
- OpAmp 1 Çıkışı: Pin 1
- OpAmp 2 Girişleri: Inverting (Pin 6) ve Non-inverting (Pin 5)
- OpAmp 2 Çıkışı: Pin 7
Örnek Uygulama Devreleri:
- Hassas Enstrümantasyon Amplifikatörü: Diferansiyel sensör ölçümleri için
- Aktif Filtre Kaskadı: İki aşamalı filtreleme devresi
- Tıbbi Sinyal Şartlandırıcı: Biyosensör sinyalleri için ön yükseltici
- Düşük Gürültülü Preamplifikatör: Hassas sinyal kaynaklarını yükseltme
- Akım-Gerilim Dönüştürücü: Foto diyot veya sensörler için hassas dönüşüm
Sorun Giderme ve İpuçları
LM258DR SMD OpAmp Entegresi SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- SMD Montaj Zorlukları: SMD lehimleme ekipmanı veya profesyonel montaj hizmeti kullanın.
- Rail-to-Rail Sınırlaması: Çıkış gerilimi V+ voltajına 1.5V kadar yaklaşabilir, tasarımda hesaba katın.
- Gürültü Sorunları: PCB üzerinde iyi bir toprak düzlemi ve bypass kapasitörleri kullanın.
- Termal Konular: Yüksek ortam sıcaklıklarında termal yönetim için PCB tasarımını optimize edin.
- ESD Hassasiyeti: Taşıma ve montaj sırasında ESD koruma önlemleri alın.
Verimli Kullanım İpuçları
- PCB tasarımında her besleme pinine yakın 0.1μF bypass kapasitörü yerleştirin
- Hassas uygulamalarda PCB üzerinde analog ve dijital toprakları ayırın
- Prototipler için SOIC-8 adaptör kartları kullanarak breadboard'da test yapın
- Düşük gürültülü tasarımlar için metal film dirençler tercih edin
- Test noktaları ekleyerek geliştirme ve sorun gidermeyi kolaylaştırın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli entegreler. Farklı fonksiyonlar için aradığınız entegreleri bulabilirsiniz.
Ürünleri İncele →
Sinyal işleme, yükseltme ve filtreleme devreleri için çeşitli operasyonel amplifikatörler.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM258DR ile LM358 arasındaki fark nedir?
LM258DR daha geniş sıcaklık aralığında (-40°C ile +105°C) çalışabilir, LM358 ise genelde 0°C ile +70°C arasında çalışır. LM258DR profesyonel uygulamalar için tasarlanmıştır.
SMD OpAmp'ın DIP versiyonuna göre avantajları nelerdir?
Daha küçük boyut, PCB üzerinde daha az alan kaplar, daha iyi yüksek frekans performansı, otomatik montaj uyumluluğu ve daha düşük parazitik etki sağlar.
SOIC-8 paketini breadboard üzerinde nasıl test edebilirim?
SOIC-8 to DIP-8 adaptör kartı kullanılabilir. Bu adaptörler SMD paketi standart 2.54mm aralıklı pinlere dönüştürerek breadboard ile uyumlu hale getirir.
Hassas ölçüm uygulamalarında LM258DR nasıl avantaj sağlar?
Düşük giriş offset gerilimi (tipik 2mV), yüksek CMRR (85dB), düşük sıcaklık sürüklenmesi ve düşük giriş bias akımı ile hassas ölçümlere olanak sağlar.
LM258DR'nin çıkış akımı kapasitesi nedir?
Tipik 20mA çıkış akımı sunar. Bu, çoğu sinyal işleme ve düşük güçlü sürücü uygulamaları için yeterlidir. Yüksek akım gerektiren uygulamalar için buffer eklenmelidir.
Düşük besleme voltajıyla çalışabilir mi?
Evet, 3V gibi düşük voltajlarda çalışabilir, bu özelliği batarya ile çalışan cihazlarda avantaj sağlar. Ancak düşük voltajda çıkış aralığı da sınırlanır.
Enstrümantasyon amplifikatörü için kaç adet LM258DR gerekir?
Klasik üç op-amplı enstrümantasyon devresinde 1.5 adet (3 op-amp) gerekir. İki adet LM258DR (toplam 4 op-amp) kullanılarak bir tanesi başka devreler için kullanılabilir.

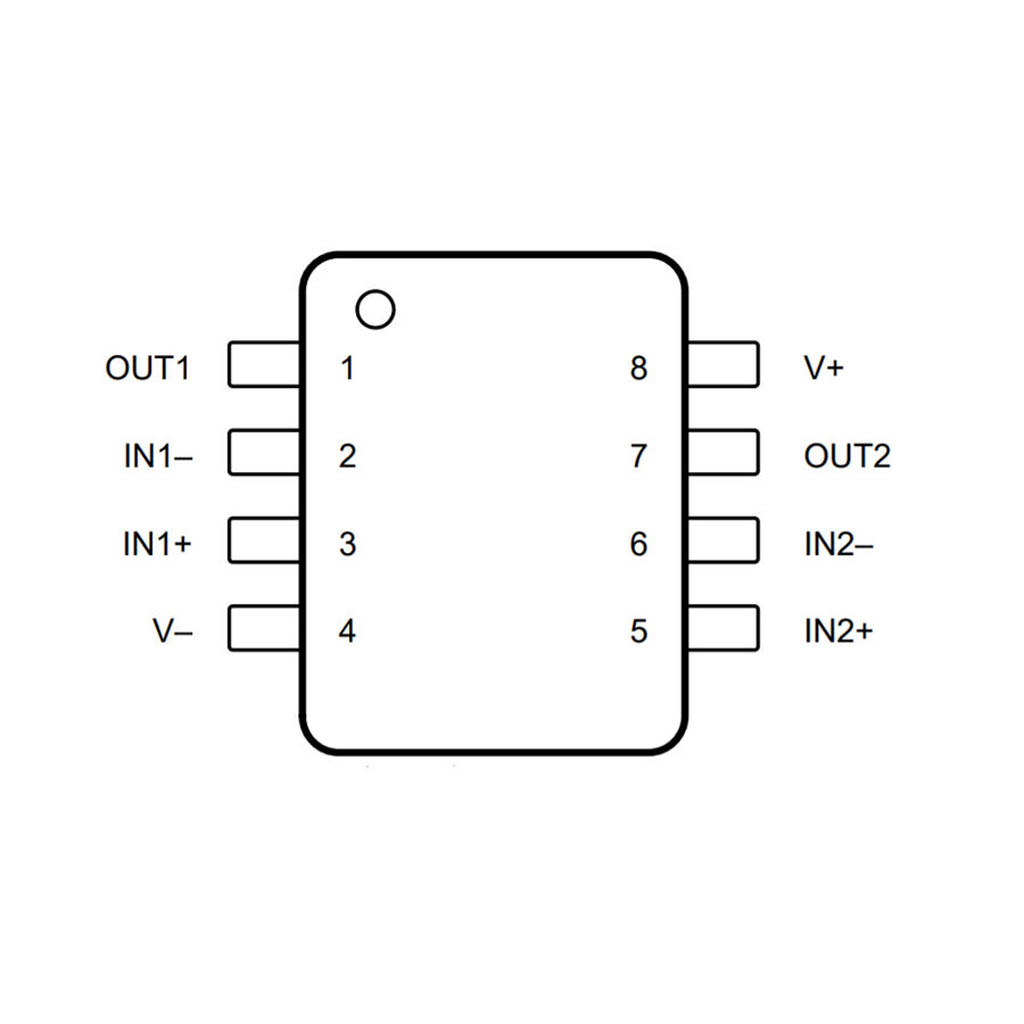

LM258DR pin konfigürasyonu nedir?
Pin1: OpAmp1 çıkışı, Pin2-3: OpAmp1 girişleri, Pin4: GND, Pin5-6: OpAmp2 girişleri, Pin7: OpAmp2 çıkışı, Pin8: V+ besleme pinleridir.
