LM2576S 5V SMD Regülatör

LM2576S-5V SMD Regülatör

LM2576S-5V SMD Regülatör, 40V'a kadar giriş voltajlarını kabul edip sabit 5V çıkış sağlayan yüksek performanslı adım düşürücü (buck) anahtarlamalı voltaj regülatörüdür. 3A sürekli çıkış akımı kapasitesiyle LED aydınlatmalar, mikrodenetleyici beslemeleri ve 5V gerektiren diğer elektronik uygulamalar için idealdir.

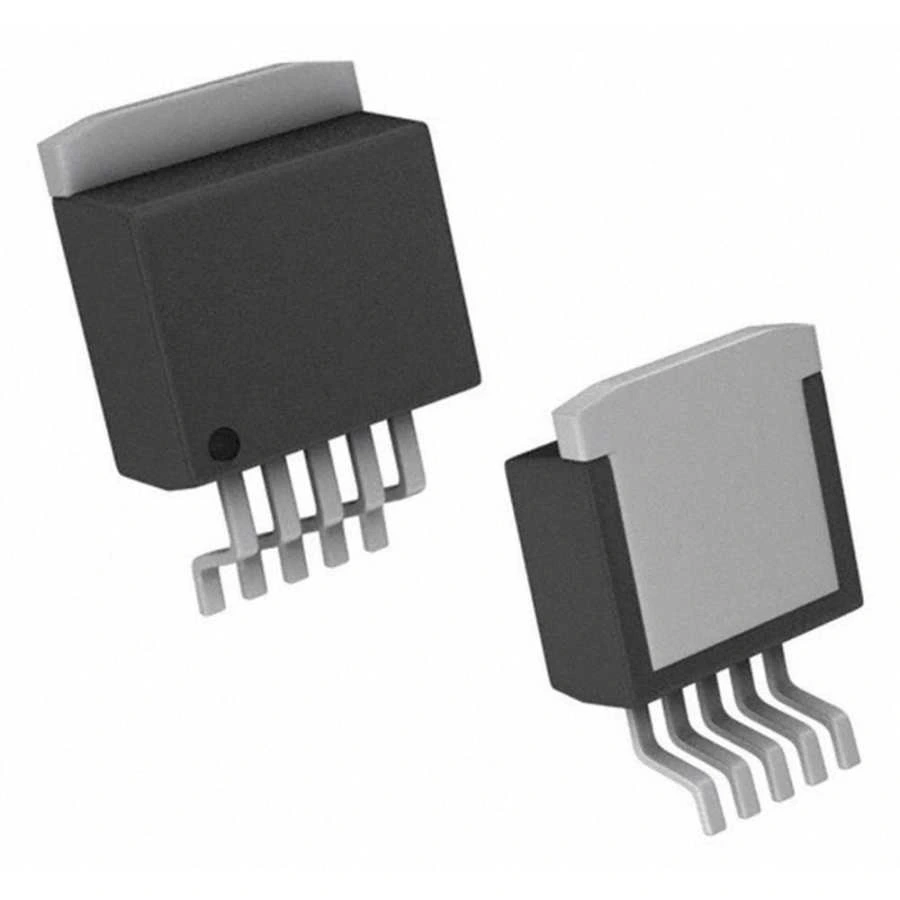

TO-263 (D2PAK) SMD paketinde sunulan bu güç entegresi, 52kHz sabit anahtarlama frekansı ile çalışarak küçük boyutlu harici komponentlerle kullanılabilme avantajı sunar. LM2576 serisinin minimum dış komponent gereksinimiyle, lineer regülatörlere göre çok daha yüksek verimlilik sağlayan bir üyesidir.

Dahili anahtarlama transistörü, akım sınırlama ve termal koruma özellikleriyle donatılmış entegreler ailesinden olan LM2576S-5V, yüzey montaj teknolojisi ile üretim kolaylığı sağlar. Elektronik komponentler arasında yer alan bu regülatör, kararlı 5V besleme gerektiren sistemlerde düşük ısı üretimi ve %77 üzeri verimlilik değerleriyle öne çıkar.

---

Teknik Özellikler

LM2576S-5V SMD Regülatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor
• Ürün Serisi: LM2576
• Model: LM2576S-5.0
• Regülatör Tipi: Anahtarlamalı (Buck Converter)
• Çıkış Voltajı: 5.0V (Sabit)
• Maksimum Çıkış Akımı: 3A
• Giriş Voltaj Aralığı: 7V - 40V
• Minimum Giriş Voltajı: 7V (Vout + 2V)
• Maksimum Giriş Voltajı: 40V
• Çıkış Voltaj Toleransı: ±4% (max)
• Anahtarlama Frekansı: 52kHz (±10%)
• Line Regulation: 0.5% (tipik)
• Load Regulation: 1% (tipik)
• Verimlilik: %77-88 (tipik, yük durumuna göre)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Güç Dağılımı: 1.9W (dahili, 25°C'de)
• Paket Tipi: TO-263 (D2PAK) 5-Pin SMD
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Pin Sayısı: 5
• ON/OFF Kontrol: Evet, düşük güç kapatma modu
• Koruma Özellikleri: Termal kapatma, akım sınırlama
• Current Limit: 4.5A (tipik)
• Quiescent Current: 5mA (tipik)
• Shutdown Current: 50µA (max)
• Çıkış Dalgalanması: <50mV (tipik, tam yükte)
• Ripple Rejection: 70dB (tipik)
• Dahili Anahtarlama Transistörü: 4.5A Akım Kapasitesi
• Termal Direnç (Junction-to-Case): 2°C/W
• RoHS Uyumluluğu: Evet
• Boyutlar: 10.2mm x 8.9mm x 4.6mm (yaklaşık)

---

Kullanım Alanları

LM2576S-5V SMD Regülatör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Mikrodenetleyici ve Dijital Sistemler

• Arduino, Raspberry Pi ve geliştirme kartları
• Mikroişlemci besleme devreleri
• FPGA ve CPLD sistemleri
• Dijital mantık devreleri
• USB ile çalışan cihazlar

LED Aydınlatma Uygulamaları

• 5V LED şerit kontrol devreleri
• Yüksek güçlü LED sürücüleri
• Dijital LED gösterge beslemeleri
• Endüstriyel ışık kontrol sistemleri
• Acil durum aydınlatma sistemleri

Otomotiv Elektronik Sistemleri

• 12V/24V araç sistemlerinden 5V besleme üretimi
• Araç içi multimedya sistemleri
• GPS ve navigasyon cihazları
• Araç teşhis ve kontrol üniteleri
• Araç veri kaydedicileri

Endüstriyel Kontrol Sistemleri

• PLC ve otomasyon ekipmanları
• Endüstriyel sensör besleme devreleri
• Veri toplama sistemleri
• Kontrol panel güç devreleri
• Bataryalı endüstriyel ekipmanlar

Telekomünikasyon ve Ağ Ekipmanları

• Router ve modem güç kaynakları
• Ağ anahtarları ve merkezi cihazlar
• Kablosuz iletişim modülleri
• Baz istasyonu yardımcı devreleri
• Veri haberleşme ekipmanları

---

Avantajlar ve Özellikler

LM2576S-5V SMD Regülatör'ün sağladığı avantajlar ve çözümler.

• Yüksek Verimlilik: %77-88 arası verimlilikle düşük ısı üretimi
• Geniş Giriş Aralığı: 7V - 40V ile birçok besleme kaynağıyla uyumlu
• Sabit 5V Çıkış: Harici gerilim bölücü gerektirmeden kararlı çıkış
• Yüksek Çıkış Akımı: 3A sürekli çıkış akımı kapasitesi
• Minimum Harici Komponent: Endüktör, diyot ve kapasitörler dışında komponent gerektirmez
• SMD Paketi: Kompakt tasarımlar ve seri üretim için uygun
• Dahili Korumalar: Termal kapatma ve akım sınırlama özellikleri
• ON/OFF Kontrol: Güç tasarrufu için kontrol pini
• Sabit Frekans: 52kHz anahtarlama frekansı ile küçük endüktör boyutu
• Düşük Çıkış Dalgalanması: Temiz 5V DC çıkış (<50mV tipik)

---

Devre Tasarımı ve Uygulama

LM2576S-5V SMD Regülatör'ün devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

TO-263 paketindeki LM2576S-5V regülatörünün pin yerleşimi.

• Pin 1: Vin (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: Ground (Toprak)
• Pin 4: Feedback (5V sabiti için dahili olarak bağlı)
• Pin 5: ON/OFF (Kontrol Pini)
• Tab: Ground (Toprak, ısı dağılımı için PCB'ye bağlanmalı)

Temel Devre Şeması

LM2576S-5V regülatörü için temel uygulama devresi ve gerekli harici komponentler.

Gerekli Komponentler:

• 1x LM2576S-5V Regülatör
• 1x 100µH/3A Güç Endüktörü (Toroid veya kalkanlı)
• 1x 1N5822 veya MBRS340 Schottky Diyot (3A veya daha fazla)
• 1x 100µF/50V Giriş Kapasitörü (Elektrolitik)
• 1x 1000µF/10V Çıkış Kapasitörü (Elektrolitik)
• 1x 0.1µF Seramik Bypass Kapasitörü

Temel Devre Bağlantıları:

1. Vin (Pin 1) - Giriş Güç Kaynağı (+)
2. GND (Pin 3 ve Tab) - Giriş Güç Kaynağı (-)
3. Output (Pin 2) - Endüktörün bir ucu
4. Endüktörün diğer ucu - Schottky diyotun katodu ve çıkış kapasitörünün (+) ucu
5. Schottky diyotun anodu - GND
6. Çıkış kapasitörünün (-) ucu - GND
7. 0.1µF seramik kapasitörü çıkış kapasitörüne paralel olarak bağlayın
8. ON/OFF (Pin 5) - GND'ye bağlanırsa sürekli açık, lojik kontrol için ayrı bırakabilirsiniz

PCB Tasarım Önerileri

LM2576S-5V SMD regülatörü için PCB tasarım önerileri.

• Termal Yönetim:
  • Tab (GND) için geniş bakır alan oluşturun
  • Termal vialar kullanarak ısı dağılımını artırın
  • Yüksek akım uygulamalarında alt katmanda da bakır alan oluşturun
  • 2A üzeri uygulamalarda daha büyük bakır alan düşünün
• Komponent Yerleşimi:
  • Giriş kapasitörünü Pin 1'e mümkün olduğunca yakın yerleştirin
  • Endüktör, diyot ve çıkış kapasitörünü birbirine yakın konumlandırın
  • Anahtarlama döngüsünü (Pin 2-endüktör-diyot) kısa tutun
  • Diyodu iyi soğutma için geniş bakır alanla bağlayın
• Güç Yolları:
  • Minimum 24 mil (0.6mm) iz genişliği kullanın (2A için)
  • 3A için 40 mil (1mm) veya daha geniş izler tercih edin
  • 1oz bakır kalınlığı yeterlidir, 2oz tercih edilir
  • Toprak bağlantılarını yıldız topolojisi ile yapın
• SMD Lehimleme:
  • TO-263 paket için yeterli PCB pad alanı bırakın
  • Tab altına termal macun kullanmayı düşünün
  • Lehimleme sırasında yeterli ısı uygulayın
  • Tab altını tamamen lehimleyin

Gelişmiş Uygulama Tavsiyeleri

Daha iyi performans ve güvenilirlik için ek öneriler.

Giriş Koruması:

• 1x 1N4007 Ters Polarite Koruma Diyotu
• 1x 3A Hızlı Sigorta
• 1x 47V TVS Diyot (Aşırı Voltaj Koruması)
• 1x 10µH/3A Giriş Filtre Endüktörü

Çıkış Filtresi:

• 1x 22µH/3A Çıkış Filtre Endüktörü
• 1x 100µF/10V Ek Çıkış Kapasitörü
• 1x 1µF Seramik Kapasitör (Yüksek Frekans Filtresi)

EMI/Gürültü Azaltma:

• Çift taraflı PCB kullanın ve bir yüzü tamamen toprak düzlemi yapın
• Anahtarlama döngüsünü PCB'de minimumda tutun
• Giriş ve çıkış kapasitörlerinin GND bağlantılarını doğrudan regülatör GND'sine yapın
• Gürültüye duyarlı devreleri anahtarlama hattından uzak tutun

ON/OFF Kontrol Devresi:

• 1x 10kΩ Pull-up Direnci (ON/OFF pini ile Vin arasında)
• 1x 2N3904 veya 2N7000 Transistör
• 1x 10kΩ Baz/Gate Direnci
• Mikrodenetleyici kontrolü için optocoupler kullanabilirsiniz

---

Sorun Giderme ve İpuçları

LM2576S-5V SMD Regülatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Yok: Giriş voltajını kontrol edin (min. 7V olmalı), ON/OFF pin bağlantısını doğrulayın
• Düşük Çıkış Voltajı: Yük akımını ölçün, endüktör satürasyonu, giriş voltajının düşük olması
• Aşırı Isınma: PCB termal tasarımını iyileştirin, çıkış akımını azaltın, daha büyük bakır alan oluşturun
• Yüksek Çıkış Gürültüsü: Çıkış kapasitörlerini artırın, EMI önlemleri alın, PCB düzenini optimize edin
• Kararsız Çalışma: Giriş kapasitörünün değerini ve kalitesini kontrol edin, yeterli giriş voltajı sağlayın

Komponent Seçim İpuçları

Optimum performans için harici komponent seçimi önerileri.

• Endüktör Seçimi:
  • 100µH ±20% değerinde, minimum 3A akım kapasiteli
  • Düşük DCR değerine sahip olanları tercih edin (<0.1Ω)
  • Toroid veya kalkanlı tipte olmalı
  • Satürasyon akımı çıkış akımının en az 1.5 katı olmalı
• Schottky Diyot:
  • Minimum 3A akım kapasiteli Schottky diyot
  • 1N5822, MBRS340, SR304 gibi modeller tercih edilebilir
  • En az 40V ters gerilim değerine sahip olmalı
  • Düşük ileri voltaj düşüşlü olanları seçin
• Kapasitör Seçimi:
  • Giriş: 100µF/50V düşük ESR elektrolitik
  • Çıkış: 1000µF/10V düşük ESR elektrolitik
  • Bypass: 0.1µF X7R veya X5R seramik kapasitör
  • Yüksek sıcaklık uygulamaları için 105°C değerli kapasitörler kullanın

Verimlilik İyileştirme İpuçları

LM2576S-5V ile maksimum verimlilik elde etmek için öneriler.

• Düşük Kayıplı Komponentler:
  • Düşük DCR endüktör kullanarak iletim kayıplarını azaltın
  • Düşük ileri voltaj düşüşlü Schottky diyot tercih edin
  • Düşük ESR çıkış kapasitörleri ile ripple akımı kayıplarını azaltın
• Giriş Voltajı Optimizasyonu:
  • Giriş voltajını çıkış voltajına yakın tutun (min. Vout+2V)
  • 12-15V giriş voltajı 5V çıkış için optimal verimlilik sağlar
  • Çok yüksek giriş voltajları verimlilik düşürür
• Termal Tasarım:
  • PCB'de geniş bakır alanlar oluşturun
  • Termal vialar ile ısı transferini iyileştirin
  • Hava akışını sağlayın, gerekirse pasif soğutucu ekleyin

Uygulama Senaryoları İpuçları

Farklı uygulama senaryoları için özel öneriler.

• Otomotiv Uygulamaları:
  • Ters polarite koruması ekleyin (1N4007 diyot ile)
  • Load dump koruması için TVS diyot kullanın
  • Daha büyük giriş kapasitörü (220µF+) kullanın
  • Marş anındaki voltaj düşüşlerine karşı geçici dayanım sağlayın
• Endüstriyel Ortamlar:
  • EMI filtreleme ekleyin (10µH + 100µF giriş)
  • Metal muhafaza içine alarak ekranlama sağlayın
  • Optik izolasyon kullanarak kontrol sinyallerini yalıtın
  • PCB'yi konformal kaplama ile nem ve tozdan koruyun
• Batarya ile Beslenen Sistemler:
  • ON/OFF pini ile güç tasarrufu modu oluşturun
  • Düşük batarya kesme devresi ekleyin
  • Batarya voltajı düştükçe verimliliğin azalacağını hesaba katın
  • Giriş filtresi kullanarak batarya ömrünü uzatın

---

Paket İçeriği
