LM2576S 12V SMD Voltaj Regülatörü To-263-5

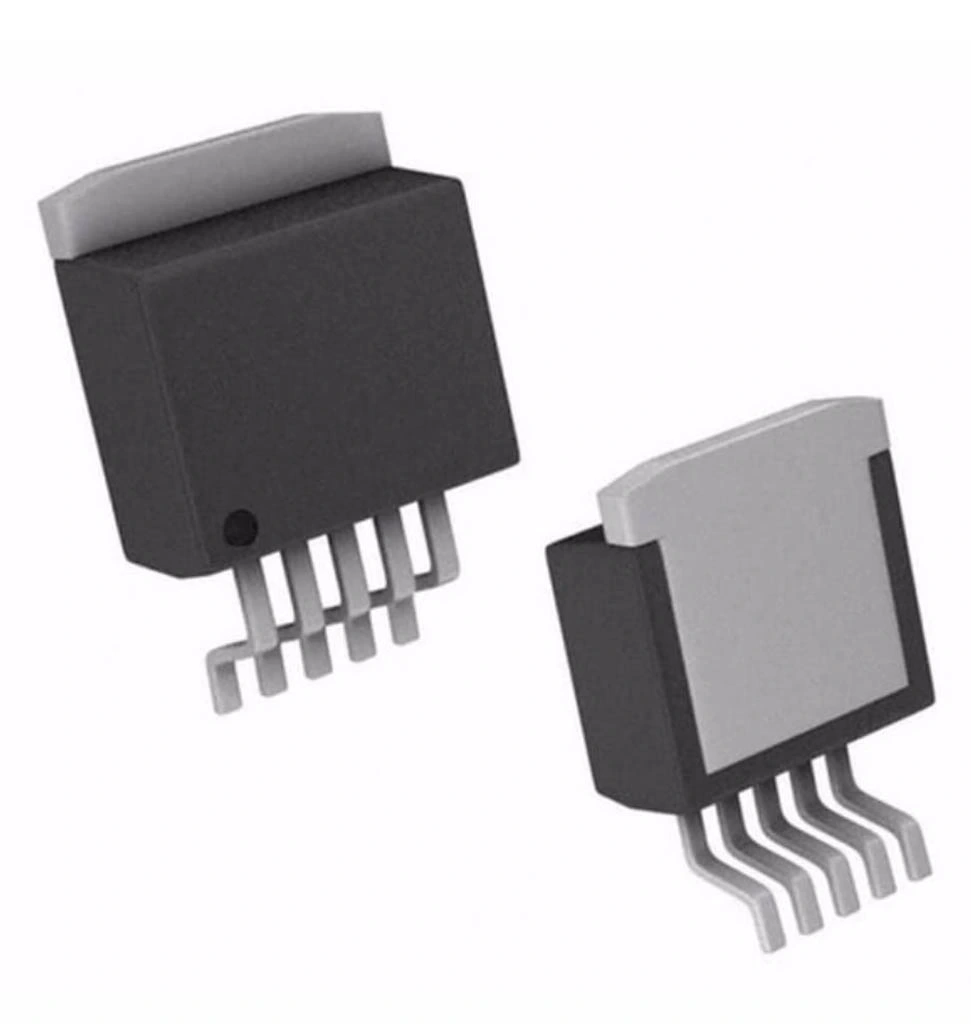

LM2576S-12V SMD Voltaj Regülatörü TO-263-5

LM2576S-12V, TO-263-5 (SMD) paketinde sunulan yüksek performanslı step-down (buck) anahtarlamalı voltaj regülatörüdür. Sabit 12V çıkış voltajı ve 3A çıkış akımı kapasitesi sunan bu entegre, 15V-40V giriş voltaj aralığında çalışır. 52kHz sabit anahtarlama frekansı ile verimli güç kaynakları tasarlamaya olanak tanır.

%77'ye varan verimlilik sunan bu güç entegreleri ailesi üyesi, 12V sabit çıkışı sayesinde endüstriyel ve otomotiv uygulamaları için idealdir. Dahili anahtarlama transistörü sayesinde harici güç elemanı gerektirmeden kompakt tasarımlar yapılabilir.

Endüstriyel kontrol sistemleri ve araç elektroniği için uygun olan LM2576S-12V, entegreler dünyasında verimli çözümler sunar. Termal kapatma ve akım sınırlama koruması sayesinde güvenilir çalışan bu regülatör, diğer elektronik komponentler ile uyumlu şekilde güç kaynakları oluşturmanıza yardımcı olur.

Teknik Özellikler

LM2576S-12V SMD Voltaj Regülatörü TO-263-5'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
• Model: LM2576S-12V
• Üretici: Texas Instruments / National Semiconductor
• Paket Tipi: TO-263-5 (SMD)
• Sabit Çıkış Voltajı: 12.0V (±4%)
• Giriş Voltaj Aralığı: 15V - 40V
• Maksimum Çıkış Akımı: 3A
• Anahtarlama Frekansı: 52kHz (sabit)
• Verimlilik: %77'ye kadar (tipik)
• Dahili Anahtarlama Transistörü: 3.0A kapasiteli
• Koruma Özellikleri: Aşırı sıcaklık, akım sınırlama
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Case): 2°C/W
• Hat Regülasyonu: 0.5% (tipik)
• Yük Regülasyonu: 0.5% (tipik)
• Quiescent Akımı: 5mA (tipik)
• Dropout Voltajı: ~3V @ 3A
• Çıkış Gürültüsü: 150mV p-p (tipik)
• ON/OFF Kontrol: TTL/CMOS uyumlu
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2576S-12V SMD Voltaj Regülatörü TO-263-5'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Uygulamalar

• PLC ve kontrol sistemleri
• Endüstriyel sensör beslemeleri
• Motor kontrol devreleri
• Fabrika otomasyon sistemleri
• Röle ve solenoid sürücüleri

Otomotiv Elektroniği

• Araç kontrol ünitesi beslemeleri
• Araç içi multimedya sistemleri
• LED far ve aydınlatma sistemleri
• Gerilim dengeleme devreleri
• Araç teşhis ve izleme cihazları

Genel Elektronik

• 12V fan ve motor kontrol devreleri
• RF transmitter güç kaynakları
• 12V LED aydınlatma sürücüleri
• Telekomünikasyon ekipmanları
• Sabit güç kaynakları

Avantajlar ve Özellikler

LM2576S-12V SMD Voltaj Regülatörü TO-263-5'in sağladığı avantajlar ve çözümler.

• Sabit 12V Çıkış: Ayar gerektirmeyen stabil voltaj
• Yüksek Akım Kapasitesi: 3A sürekli çıkış akımı
• Geniş Giriş Aralığı: 15V-40V çalışma voltajı
• Yüksek Verimlilik: %77'ye varan enerji tasarrufu
• Az Harici Komponent: Sadece 4 harici eleman gerektirir
• SMD Paket: Düşük profil ve PCB alanı tasarrufu
• Termal Koruma: Aşırı ısınmaya karşı otomatik kapatma
• Akım Sınırlama: Kısa devre ve aşırı yüke karşı koruma
• Düşük Gürültü: Sabit 52kHz anahtarlama frekansı
• Kolay Kullanım: Harici ayar direnci gerektirmez

Devre Tasarımı ve Kullanım

LM2576S-12V SMD Voltaj Regülatörü TO-263-5'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-263-5):

• Pin 1: VIN (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: GND (Toprak)
• Pin 4: Feedback (Geri Besleme - Dahili Bağlı)
• Pin 5: ON/OFF (Açma/Kapama)
• Tab: GND (Toprak - Soğutma)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
2. İndüktör (100µH, 3A) Output pini ve çıkış arasına bağlanır
3. Schottky diyot (3A, 40V) Output pini ve GND arasına bağlanır
4. Çıkış filtreleme kapasitörü (1000µF, düşük ESR) çıkış ve GND arasına bağlanır
5. ON/OFF pini çalıştırmak için GND'ye bağlanır veya devre dışı bırakmak için VIN'e bağlanır

Komponent Seçimi İpuçları:

• İndüktör: 100µH, minimum 3.5A doyma akımı, düşük DCR (0.1Ω veya altı)
• Schottky Diyot: 3A veya üstü, düşük ileri voltaj düşümü (0.5V altı)
• Çıkış Kapasitörü: Düşük ESR (0.05Ω veya altı) özellikli elektrolitik tip
• Giriş Kapasitörü: Yüksek ripple akım kapasiteli elektrolitik tip
• EMI Filtresi: Giriş ve çıkışta ferrit boncuklar ve ek kapasitörler

PCB Tasarım İpuçları:

• Termal pad için PCB üzerinde geniş toprak düzlemi bırakın
• Termal pad altına çoklu vialar açın
• Anahtarlama yollarını (Output pini) mümkün olduğunca kısa tutun
• Giriş ve çıkış kapasitörlerini entegre pinlerine yakın yerleştirin
• Yüksek akım taşıyan yolları kalın (min. 2mm) yapın

Sorun Giderme ve İpuçları

LM2576S-12V SMD Voltaj Regülatörü TO-263-5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Termal pad bağlantısını iyileştirin, giriş voltajını düşürün
• Düşük Çıkış Voltajı: Giriş voltajının minimum 15V olduğunu kontrol edin
• Yüksek Çıkış Ripple: Çıkış kapasitörünü artırın, düşük ESR tip kullanın
• Başlangıç Sorunu: Yüksek kapasitans nedeniyle başlangıç akımını sınırlayın
• EMI/RFI Sorunları: Giriş ve çıkışa filtre ekleyin, manyetik korumalı indüktör kullanın

SMD Montaj İpuçları

• TO-263 paketi için uygun sıcaklık profili (max. 260°C) kullanın
• Termal pad için yeterli lehim pastası kullanın
• Lehimleme sonrası soğutmaya zaman tanıyın
• El ile lehimlemede önce termal pad lehimlenmelidir
• Yüksek akım uygulamaları için PCB üzerine ek soğutucu ekleyin

Performans İyileştirme Önerileri

• 24V giriş ile çalışırken verimlilik daha yüksek olur
• Çıkış gürültüsünü azaltmak için çıkışa LC filtre ekleyin
• Daha düşük ESR değerli çıkış kapasitörü ile ripple voltajını azaltın
• Yüksek doyma akımlı indüktörler kullanarak peak akım kapasitesini artırın
• Sürekli çalışmada nominal akım değerinin %70'i (2.1A) ile sınırlandırın

Paket İçeriği

• LM2576S-12V SMD Voltaj Regülatörü TO-263-5
