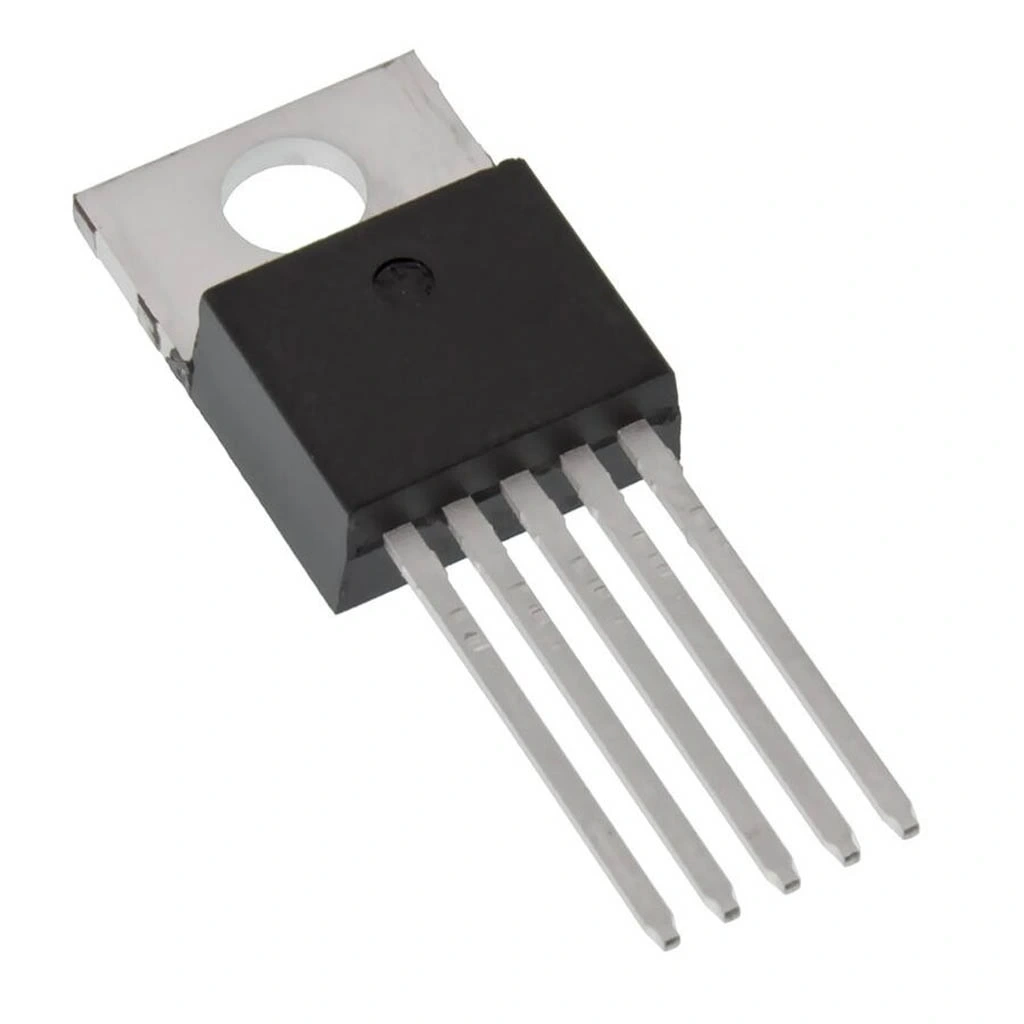

LM2576HVT 3.3V 3A Voltaj Regülatörü To-220-5

LM2576HVT 3.3V 3A Voltaj Regülatörü TO-220-5

LM2576HVT 3.3V 3A Voltaj Regülatörü, yüksek verimli step-down (buck) dönüştürücü olarak tasarlanmış bir entegredir. Minimum harici bileşen gereksinimi ile sabit 3.3V çıkış voltajı sağlayan bu regülatör, 60V'a kadar giriş gerilimlerinde çalışabilme özelliğine sahiptir.

TO-220-5 paketinde sunulan LM2576HVT, 3A'e kadar sürekli yük akımı sağlayabilir ve %88'e varan verimlilik değerleri sunar. Güç entegreleri arasında yer alan bu komponent, doğrusal regülatörlere kıyasla çok daha az ısı üretir ve yüksek verim sağlar.

Düşük bileşen sayısı, yüksek verimlilik ve geniş giriş voltaj aralığı ile bu entegreler ailesi içerisinde öne çıkan LM2576HVT, basit bir buck dönüştürücü tasarımı için ideal çözüm sunar. Elektronik komponentler arasında özellikle batarya ile beslenen sistemlerde ve endüstriyel uygulamalarda tercih edilen bir üründür.

Teknik Özellikler

LM2576HVT 3.3V 3A Voltaj Regülatörü TO-220-5'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments
• Ürün Serisi: LM2576HV
• Çıkış Tipi: Sabit
• Çıkış Voltajı: 3.3V
• Maksimum Çıkış Akımı: 3A
• Giriş Voltaj Aralığı: 7V - 60V (Maksimum)
• Regülasyon Tipi: Buck (Step-Down)
• Osilatör Frekansı: 52kHz (±10%)
• Verimlilik: %88'e kadar
• Paket Tipi: TO-220-5
• Pin Sayısı: 5
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Çıkış Voltaj Toleransı: ±4% (maksimum)
• Çıkış Voltaj Dalgalanması: <50mV
• Anahtarlama Tipi: PWM (Pulse Width Modulation)
• Minimum Giriş Voltajı: 7V (3.3V çıkış için)
• Minimum Giriş-Çıkış Voltaj Farkı: 3.7V
• Hat Regülasyonu: <0.5%
• Yük Regülasyonu: <1%
• Kısa Devre Koruması: Var
• Termal Kapatma Koruması: Var (yaklaşık 165°C)
• Yumuşak Başlatma: Harici kapasitör ile sağlanabilir
• ON/OFF Kontrolü: TTL/CMOS uyumlu
• Kapatma Akımı (Shutdown): <80µA
• Bağlantı Verimliliği (Line Regulation): 0.4%
• Harici Komponent Sayısı: Minimum 4 (indüktör, diyot, 2 kapasitör)
• Stok Durumu: Mevcut (Geniş Stok)
• Montaj Tipi: Through Hole
• RoHS Uyumluluğu: Evet
• Ağırlık: Yaklaşık 1.8g
• Boyutlar: 10mm x 15mm x 4.5mm (yaklaşık)

Kullanım Alanları

LM2576HVT 3.3V 3A Voltaj Regülatörü TO-220-5'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Uygulamalar

• PLC ve endüstriyel kontrol sistemleri
• Sensör besleme devreleri
• Endüstriyel ölçüm cihazları
• Motor sürücü kontrol devreleri
• Otomasyon sistemleri

Telekomünikasyon Sistemleri

• Baz istasyonu ekipmanları
• Ağ anahtarları ve yönlendiriciler
• Fiber optik dönüştürücüler
• Veri iletim modülleri
• Telekomünikasyon güç kaynakları

Otomotiv Elektronik Sistemleri

• ECU beslemeleri
• Araç içi bilgi-eğlence sistemleri
• Sensör besleme devreleri
• Aydınlatma kontrol modülleri
• Teşhis sistemleri

Mikrodenetleyici ve Dijital Sistemler

• Gömülü sistemler
• Mikrodenetleyici ve FPGA beslemeleri
• IoT cihaz güç kaynakları
• Veri toplama sistemleri
• Dijital sinyal işleme devreleri

Batarya ile Çalışan Sistemler

• Mobil şarj cihazları
• Güneş enerjili sistemler
• Batarya ömür uzatma devreleri
• Portatif test cihazları
• Batarya ile çalışan endüstriyel ekipmanlar

Avantajlar ve Özellikler

LM2576HVT 3.3V 3A Voltaj Regülatörü TO-220-5'in sağladığı avantajlar ve çözümler.

• Yüksek Verimlilik: %88'e varan verim ile düşük ısı üretimi
• Geniş Giriş Voltaj Aralığı: 7V-60V arası çalışabilme
• Sabit 3.3V Çıkış: Hassas 3.3V regülasyonu ve düşük dalgalanma
• Minimum Harici Komponent: Sadece 4 harici komponent ile çalışabilme
• Yüksek Akım Kapasitesi: 3A'e kadar kesintisiz yük akımı
• Dahili Korumalar: Kısa devre ve termal koruma
• ON/OFF Kontrol Pini: TTL/CMOS uyumlu uzaktan kontrol imkanı
• Kolay Montaj: TO-220-5 paketi ile kolay soğutma ve PCB montajı
• Güvenilir Çalışma: Geniş çalışma sıcaklığı aralığı (-40°C ile +125°C)
• Düşük Gürültü: Sabit frekans anahtarlama ile tahmin edilebilir EMI

Devre Tasarımı ve Uygulama

LM2576HVT 3.3V 3A Voltaj Regülatörü TO-220-5'in devre tasarımı ve uygulaması hakkında detaylar.

Temel Buck Dönüştürücü Devresi

LM2576HVT 3.3V regülatör ile basit bir buck dönüştürücü devresi.

Gerekli Komponentler:

• 1x LM2576HVT-3.3 (3.3V sabit çıkış regülatör)
• 1x İndüktör (100μH, 3A veya üzeri akım kapasiteli)
• 1x Schottky Diyot (1N5822 veya benzer, 3A, 40V)
• 1x Giriş Kapasitörü (100μF, 100V elektrolitik)
• 1x Çıkış Kapasitörü (1000μF, 10V elektrolitik)
• 1x ON/OFF kontrol direnci (opsiyonel)

Pin Konfigürasyonu:

• Pin 1 (Input): Giriş voltajı (7V-60V)
• Pin 2 (Output): Regülatörün anahtarlama çıkışı (indüktöre bağlanır)
• Pin 3 (Ground): Toprak bağlantısı
• Pin 4 (Feedback): Sabit çıkışlı versiyonlarda (HVT-3.3) dahili olarak bağlıdır
• Pin 5 (ON/OFF): Kontrol pini (düşük seviye = açık, yüksek seviye = kapalı)

Devre Bağlantıları:

1. Giriş kapasitörünü regülatörün giriş pini ve toprak arasına bağlayın (mümkün olduğunca yakın)
2. Regülatörün output pinini indüktörün bir ucuna bağlayın
3. İndüktörün diğer ucunu çıkış voltaj hattına bağlayın
4. Schottky diyotu indüktör ve toprak arasına bağlayın (katot indüktöre)
5. Çıkış kapasitörünü çıkış voltajı ve toprak arasına bağlayın
6. ON/OFF pinini çalışma moduna göre bağlayın:
   • Normal çalışma için: Toprak veya giriş voltajına 10k direnç üzerinden
   • Kapatma için: Giriş voltajına doğrudan veya 100k direnç ile

PCB Tasarım Önerileri

LM2576HVT 3.3V regülatör için PCB tasarım kriterleri ve notlar.

• Komponent Yerleşimi:
  • Harici komponentleri (indüktör, diyot, kapasitörler) regülatöre mümkün olduğunca yakın yerleştirin
  • Giriş ve çıkış kapasitörlerini ilgili pinlere kısa yollarla bağlayın
  • İndüktörü ve Schottky diyotu çıkış pinine (Pin 2) yakın konumlandırın
• PCB İzleri:
  • Giriş, çıkış ve toprak hatları için geniş PCB izleri kullanın (en az 0.035" veya 0.9mm genişlik)
  • Yüksek akım yolları için 2 oz bakır kalınlığı tercih edin
  • Switch node (Pin 2 ve indüktör bağlantısı) izlerini kısa tutun
  • Güç ve sinyal topraklamasını ayırın, tek noktada birleştirin
• Isı Yönetimi:
  • Termal viaları TO-220 paket altına yerleştirin
  • Maksimum akımda kullanım için soğutucu ekleyin
  • Pin 3 (ground) için geniş bakır alan oluşturun
• Gürültü Azaltma:
  • Switch node alanını minimumda tutun
  • Hassas sinyal hatlarını switch nodundan uzak tutun
  • Giriş tarafına 0.1µF seramik bypass kapasitörü ekleyin
  • Çıkış filtrelemesi için ek RC filtre eklenebilir

Performans Optimizasyonu

Devrenin performansını arttırmak için öneriler.

• Verimlilik İyileştirme:
  • Düşük ESR çıkış kapasitörleri kullanın
  • Schottky diyot yerine senkron doğrultucu devresi ekleyin (opsiyonel, ileri seviye)
  • İndüktör için düşük DC dirençli modeller tercih edin
  • Giriş voltajını gereksinimden çok daha yüksek tutmayın
• Dalgalanma Azaltma:
  • Çıkış kapasitörünü artırın (1000-2200µF)
  • Çıkışa paralel seramik kapasitör (10-47µF) ekleyin
  • Çıkış filtrelemesi için LC filtre ekleyin (10µH + 100µF)
• EMI Azaltma:
  • Giriş tarafına LC filtre ekleyin
  • Manyetik olarak korumalı indüktör kullanın
  • PCB katmanları arasına toprak düzlemi ekleyin
  • Hassas devreleri ayrı tutun veya ekranlayın

Sorun Giderme ve İpuçları

LM2576HVT 3.3V 3A Voltaj Regülatörü TO-220-5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Yok: Giriş voltajını, bağlantıları, ON/OFF pin durumunu kontrol edin
• Düşük Çıkış Voltajı: Aşırı yük kontrolü, indüktör değeri, diyot bağlantısını kontrol edin
• Yüksek Çıkış Dalgalanması: Çıkış kapasitörünü artırın, düşük ESR kapasitör kullanın
• Aşırı Isınma: Giriş-çıkış farkını azaltın, soğutucu ekleyin, yük akımını kontrol edin
• Verimsiz Çalışma: Schottky diyodu ve indüktör kalitesini kontrol edin

Uygulama İpuçları

• İndüktör Seçimi: Minimum 100μH, 3A veya üzeri akım değerli indüktör kullanın
• Diyot Seçimi: Schottky diyotlar en iyi performansı sağlar (1N5822 veya daha iyisi)
• Kapasitör Seçimi: Düşük ESR elektrolitik kapasitörler tercih edin
• Termal Yönetim: 1A üzeri akımlarda soğutucu kullanın
• Gürültü Azaltma: Giriş ve çıkışa seramik bypass kapasitörleri ekleyin
• Yüksek Voltaj Uygulamaları: 40V üzeri girişlerde ek koruma komponentleri ekleyin
• Yumuşak Başlatma: ON/OFF pinine RC devresi bağlayarak yumuşak başlatma sağlayın
• Uzak Mesafe Uygulamaları: Çıkış hattına ek kapasitörler yerleştirin
• EMI Filtreleme: PCB tasarımında güç ve sinyal hatlarını ayırın
• Yedekleme Sistemi: Kritik uygulamalarda paralel regülatör yapılandırması kullanın

Paket İçeriği

• LM2576HVT 3.3V 3A Voltaj Regülatörü TO-220-5
