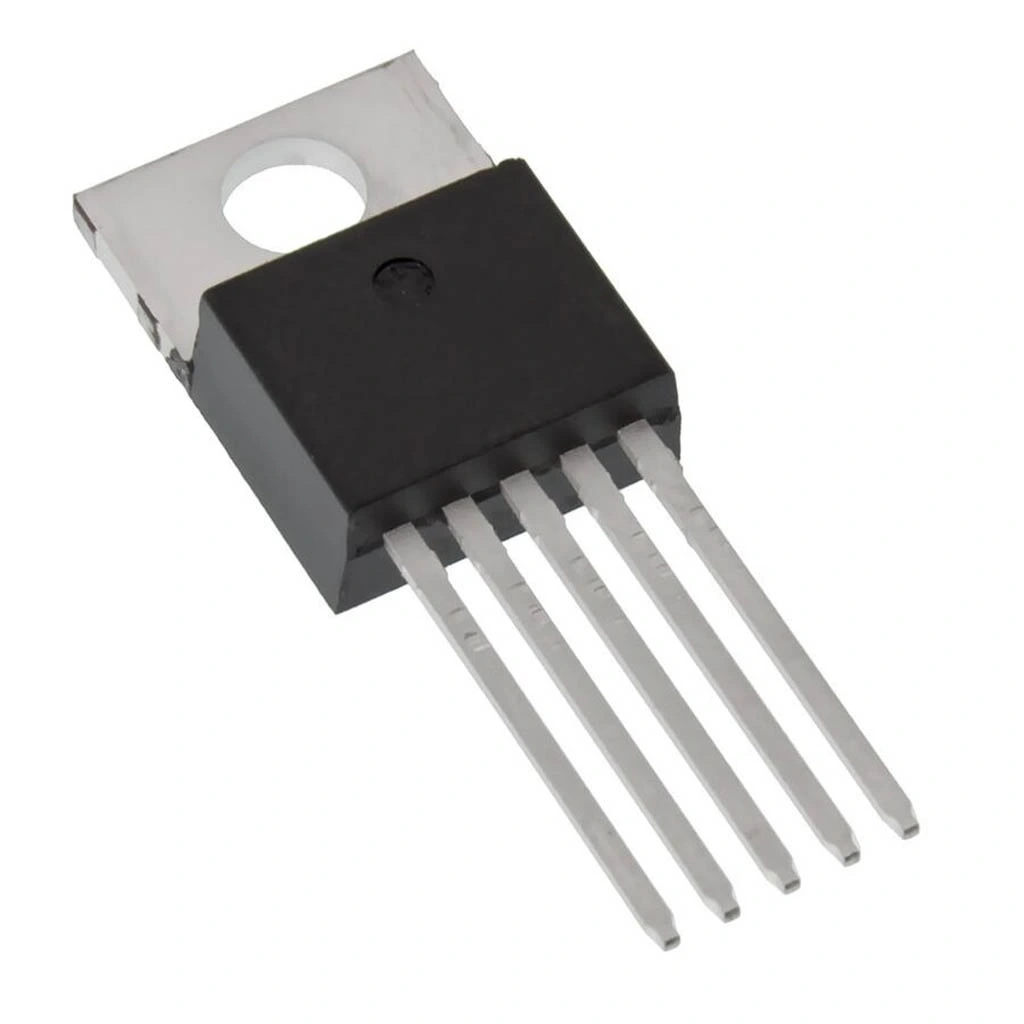

LM2576HVT-12V 3A Voltaj Regülatörü TO-220-5
LM2576HVT-12V, TO-220-5 paketinde sunulan yüksek voltaj girişli, yüksek performanslı step-down (buck) anahtarlamalı voltaj regülatörüdür. Sabit 12V çıkış voltajı ve 3A çıkış akımı kapasitesi sunan bu entegre, 15V-60V geniş giriş voltaj aralığında çalışır. 52kHz sabit anahtarlama frekansı ile verimli güç kaynakları tasarlamaya olanak tanır.
%77'ye varan verimlilik sunan bu güç entegreleri ailesi üyesi, 60V'a kadar giriş voltajı kabul ederek endüstriyel ve yüksek gerilim uygulamaları için idealdir. Dahili anahtarlama transistörü sayesinde harici güç elemanı gerektirmeden kompakt tasarımlar yapılabilir.
Yüksek voltajlı sistemler ve endüstriyel uygulamalar için uygun olan LM2576HVT-12V, entegreler dünyasında verimli çözümler sunar. Termal kapatma ve akım sınırlama koruması sayesinde güvenilir çalışan bu regülatör, diğer elektronik komponentler ile uyumlu şekilde güç kaynakları oluşturmanıza yardımcı olur.
Teknik Özellikler
LM2576HVT-12V 3A Voltaj Regülatörü TO-220-5'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
- Model: LM2576HVT-12V
- Üretici: Texas Instruments / National Semiconductor
- Paket Tipi: TO-220-5
- Sabit Çıkış Voltajı: 12.0V (±4%)
- Giriş Voltaj Aralığı: 15V - 60V
- Maksimum Çıkış Akımı: 3A
- Anahtarlama Frekansı: 52kHz (sabit)
- Verimlilik: %77'ye kadar (tipik)
- Dahili Anahtarlama Transistörü: 3.0A kapasiteli
- Koruma Özellikleri: Aşırı sıcaklık, akım sınırlama
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Termal Direnç (Junction-to-Case): 2°C/W
- Hat Regülasyonu: 0.5% (tipik)
- Yük Regülasyonu: 0.5% (tipik)
- Quiescent Akımı: 5mA (tipik)
- Dropout Voltajı: ~3V @ 3A
- Çıkış Gürültüsü: 150mV p-p (tipik)
- ON/OFF Kontrol: TTL/CMOS uyumlu
- RoHS Uyumluluğu: Evet
Kullanım Alanları
LM2576HVT-12V 3A Voltaj Regülatörü TO-220-5'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Yüksek Voltaj Uygulamaları
- Endüstriyel 24V, 36V, 48V sistem beslemeleri
- Yüksek voltajlı DC motorlardan 12V üretimi
- Solar sistemlerde panel-batarya regülasyonu
- Yüksek voltaj LED sürücü devreleri
- Güç dağıtım sistemleri
Endüstriyel Kontrol Sistemleri
- PLC güç kaynakları
- Endüstriyel sensör beslemeleri
- Motor kontrol devreleri
- Fabrika otomasyon sistemleri
- Ağır hizmet ekipman besleme devreleri
Telekomünikasyon ve Ağ Ekipmanları
- 48V sistemlerden 12V üretimi
- Baz istasyonu güç devreleri
- Uzak terminal üniteleri
- UPS ve yedek güç sistemleri
- Ağ anahtarları ve routerlar
Avantajlar ve Özellikler
LM2576HVT-12V 3A Voltaj Regülatörü TO-220-5'in sağladığı avantajlar ve çözümler.
- Geniş Giriş Aralığı: 15V-60V çalışma voltajı
- Sabit 12V Çıkış: Ayar gerektirmeyen stabil voltaj
- Yüksek Akım Kapasitesi: 3A sürekli çıkış akımı
- Yüksek Verimlilik: %77'ye varan enerji tasarrufu
- Az Harici Komponent: Sadece 4 harici eleman gerektirir
- TO-220 Paket: Kolay soğutma ve montaj imkanı
- Termal Koruma: Aşırı ısınmaya karşı otomatik kapatma
- Akım Sınırlama: Kısa devre ve aşırı yüke karşı koruma
- Düşük Gürültü: Sabit 52kHz anahtarlama frekansı
- Güvenilir Çalışma: Geniş çalışma sıcaklık aralığı
Devre Tasarımı ve Kullanım
LM2576HVT-12V 3A Voltaj Regülatörü TO-220-5'in devre tasarımında kullanımı hakkında bilgiler.
İpucu: Yüksek voltaj uygulamalarında giriş kapasitörünün çalışma voltajını 75V ve üzeri seçin.
Pin Yapılandırması (TO-220-5):
- Pin 1: VIN (Giriş Voltajı)
- Pin 2: Output (Anahtarlama Çıkışı)
- Pin 3: GND (Toprak)
- Pin 4: Feedback (Geri Besleme - Dahili Bağlı)
- Pin 5: ON/OFF (Açma/Kapama)
Temel Devre Bağlantısı:
- Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
- İndüktör (100µH, 3A) Output pini ve çıkış arasına bağlanır
- Schottky diyot (3A, 40V) Output pini ve GND arasına bağlanır
- Çıkış filtreleme kapasitörü (1000µF, düşük ESR) çıkış ve GND arasına bağlanır
- ON/OFF pini çalıştırmak için GND'ye bağlanır veya devre dışı bırakmak için VIN'e bağlanır
Komponent Seçimi İpuçları:
- İndüktör: 100µH, minimum 3.5A doyma akımı, düşük DCR (0.1Ω veya altı)
- Schottky Diyot: 3A veya üstü, düşük ileri voltaj düşümü, 40V veya üzeri
- Giriş Kapasitörü: 75V ve üzeri çalışma voltajlı, yüksek ripple akım kapasiteli
- Çıkış Kapasitörü: Düşük ESR (0.05Ω veya altı) özellikli elektrolitik tip
- Soğutucu: TO-220 paketi için uygun boyutlu alüminyum soğutucu
PCB Tasarım İpuçları:
- PCB üzerinde regülatöre soğutucu montajı için yer bırakın
- Anahtarlama yollarını (Output pini) mümkün olduğunca kısa tutun
- Giriş ve çıkış kapasitörlerini entegre pinlerine yakın yerleştirin
- Yüksek akım taşıyan yolları kalın (min. 2mm) yapın
- Termal yayılım için PCB'ye geniş bakır alanlar ekleyin
Sorun Giderme ve İpuçları
LM2576HVT-12V 3A Voltaj Regülatörü TO-220-5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Soğutucu ekleyin, termal macun kullanın
- Düşük Çıkış Voltajı: Giriş voltajının minimum 15V olduğunu kontrol edin
- Yüksek Çıkış Ripple: Çıkış kapasitörünü artırın, düşük ESR tip kullanın
- Gürültü Sorunları: Giriş ve çıkışa ek filtreleme ekleyin
- Yüksek Voltaj Koruma: TVS diyot veya varistör ekleyin
Montaj İpuçları
- TO-220 paketi için izolasyon pedi ve termal macun kullanın
- Soğutucuyu düzgün boyutlandırın (min. 10°C/W)
- Yüksek giriş voltajlarında tüm komponentlerin voltaj değerlerine dikkat edin
- Kritik uygulamalarda giriş koruması için sigorta ekleyin
- Kısa devre koruması için çıkışa PTC sigorta ekleyin
Performans İyileştirme Önerileri
- Verimlilik için düşük ESR kapasitör ve düşük DCR indüktör kullanın
- Elektromanyetik girişimi azaltmak için metal muhafaza kullanın
- Sürekli yüksek akım uygulamalarında ek çıkış filtreleme ekleyin
- Yüksek güvenilirlik için komponent değerlerini %20 üzerinde seçin
- Sürekli çalışmada nominal akım değerinin %70'i (2.1A) ile sınırlandırın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Güç yönetimi ve regülatör çözümleri için güç entegrelerini inceleyebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM2576HVT-12V ile standart LM2576T-12V arasındaki fark nedir?
HV modeli 60V'a kadar giriş kabul ederken, standart model maksimum 40V giriş destekler. Diğer özellikler ve pin yapısı aynıdır.
48V giriş ile ne kadar verimlilik sağlar?
48V'dan 12V'a dönüşümde yaklaşık %70-75 verimlilik elde edilir. Yüksek giriş-çıkış farkı verimliliği bir miktar düşürür.
TO-220 paketi için soğutucu gerekli midir?
1A üzeri akımlarda veya 24V üstü giriş voltajlarında kesinlikle soğutucu kullanılmalıdır. Soğutucusuz maksimum 0.8-1A güvenli çalışabilir.
Schottky diyot seçiminde nelere dikkat edilmeli?
En az 3A akım, 40V veya üstü gerilim ve düşük ileri voltaj düşümü (0.5V altı) özelliklerine sahip olmalıdır. 1N5822 veya MBR340 uygun olabilir.
Solar sistem uygulamaları için uygun mudur?
Evet, 36-48V panel sistemlerinden 12V batarya şarjı veya yük beslemesi için idealdir. Geniş voltaj aralığı güneş ışığı değişimlerine karşı avantaj sağlar.
Çıkış akımını artırmak mümkün müdür?
Tek çip ile 3A üzerine çıkılamaz. Paralel bağlantı önerilmez. Daha yüksek akım için LM2678 (5A) veya harici MOSFET'li tasarım kullanılmalıdır.
Giriş gerilimi koruma devresi gerekli midir?
60V üzeri voltaj sıçramalarına karşı TVS diyot, varistör veya zener klemple koruma önerilir. Endüktif yüklerde veya araç sistemlerinde koruma kritiktir.
Düşük sıcaklıkta çalışabilir mi?
Evet, -40°C ile +125°C arasında çalışabileceği belirtilmiştir. Düşük sıcaklıklarda verimlilik ve çıkış kararlılığı çok az etkilenir.
