LM2576HVS-ADJ SMD Regülatör

LM2576HVS-ADJ SMD Regülatör

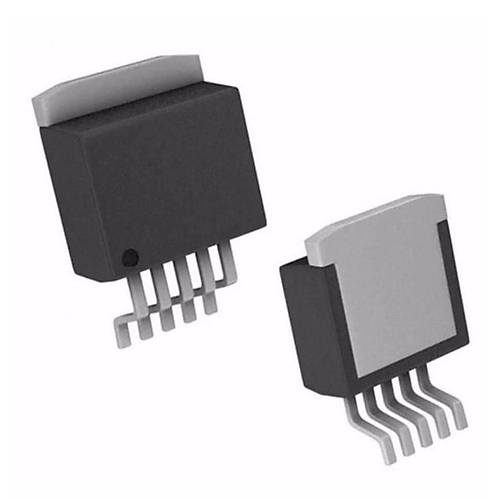

LM2576HVS-ADJ SMD Regülatör, 60V'a kadar giriş voltajlarını kabul edip 1.23V-57V arası ayarlanabilir çıkış sağlayan yüksek performanslı adım düşürücü (buck) anahtarlamalı voltaj regülatörüdür. TO-263 (D2PAK) yüzey montaj paketinde sunulan bu entegre, 3A sürekli çıkış akımı kapasitesiyle zorlu endüstriyel ve otomotiv uygulamaları için ideal bir çözüm sunar.

HV (High Voltage) serisi ile standart versiyonlardan ayrılan güç entegresi, 52kHz sabit anahtarlama frekansı ve %77-88 verimlilik değerleriyle çalışır. Dahili anahtarlama transistörü, akım sınırlama ve termal koruma özellikleriyle donatılmış regülatör, minimum dış komponent gereksinimi ile kararlı güç kaynağı tasarımı yapmanızı sağlar.

Ayarlanabilir çıkış voltajı seçeneği ile uygulama esnekliği sunan entegreler ailesinin bu SMD üyesi, modern yüzey montaj teknolojisiyle üretim kolaylığı sağlar. Elektronik komponentler arasında yer alan LM2576HVS-ADJ, 48V sistemler, yüksek voltajlı uygulamalar ve çok voltajlı devrelerde verimli çözüm sunar.

---

Teknik Özellikler

LM2576HVS-ADJ SMD Regülatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor
• Ürün Serisi: LM2576HV
• Model: LM2576HVS-ADJ
• Regülatör Tipi: Anahtarlamalı (Buck Converter)
• Çıkış Voltajı: 1.23V - 57V (Ayarlanabilir)
• Maksimum Çıkış Akımı: 3A
• Giriş Voltaj Aralığı: (Vout + 2V) - 60V
• Minimum Giriş Voltajı: Çıkış voltajı + 2V
• Maksimum Giriş Voltajı: 60V
• Çıkış Voltaj Toleransı: ±4% (maksimum)
• Anahtarlama Frekansı: 52kHz (±10%)
• Line Regulation: 0.5% (tipik)
• Load Regulation: 1% (tipik)
• Verimlilik: %77-88 (tipik, yük durumuna göre)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Güç Dağılımı: 1.9W (dahili, 25°C'de)
• Paket Tipi: TO-263 (D2PAK) 5-Pin SMD
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Pin Sayısı: 5
• ON/OFF Kontrol: Evet, düşük güç kapatma modu
• Koruma Özellikleri: Termal kapatma, akım sınırlama
• Current Limit: 4.5A (tipik)
• Quiescent Current: 5mA (tipik)
• Shutdown Current: 50µA (maximum)
• Çıkış Dalgalanması: <50mV (tipik, tam yükte)
• Ripple Rejection: 70dB (tipik)
• Dahili Anahtarlama Transistörü: 4.5A Akım Kapasitesi, 65V
• Feedback Referans Voltajı: 1.23V (tipik)
• Termal Direnç (Junction-to-Case): 2°C/W
• RoHS Uyumluluğu: Evet
• Boyutlar: 10.2mm x 8.9mm x 4.6mm (yaklaşık)

---

Kullanım Alanları

LM2576HVS-ADJ SMD Regülatör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Yüksek Voltaj Sistemleri

• 48V telekomünikasyon sistemleri
• 36V-48V endüstriyel güç kaynakları
• Güneş enerjisi sistemleri
• Batarya yönetim sistemleri
• Dağıtık güç sistemleri

Çok Voltajlı Güç Kaynakları

• Çeşitli voltaj çıkışlı besleme devreleri
• Çok kanallı besleme üniteleri
• Programlanabilir güç kaynakları
• Test ve ölçüm cihazları
• Laboratuvar güç kaynakları

Otomotiv Elektronik Sistemleri

• 24V ağır vasıta elektrik sistemleri
• Hibrit ve elektrikli araç yardımcı sistemleri
• Araç içi multimedya ve kontrol sistemleri
• Motor kontrol üniteleri
• Darbe ve gerilim dalgalanmalarına dayanıklı sistemler

Endüstriyel Kontrol Sistemleri

• PLC ve otomasyon ekipmanları
• DCS (Dağıtık Kontrol Sistemleri)
• Motor sürücü kontrol devreleri
• Sensör beslemeleri
• Endüstriyel IoT cihazları

Profesyonel Elektronik Ekipmanlar

• Profesyonel ses ve video ekipmanları
• Askeri saha elektronik sistemleri
• Tıbbi cihazlar
• Yüksek güvenilirlik gerektiren sistemler
• Uzaktan izleme ve veri toplama üniteleri

---

Avantajlar ve Özellikler

LM2576HVS-ADJ SMD Regülatör'ün sağladığı avantajlar ve çözümler.

• Yüksek Giriş Voltaj Aralığı: 60V'a kadar giriş kabul edebilme
• Esnek Çıkış Voltajı: 1.23V-57V arası ayarlanabilir çıkış
• Yüksek Verimlilik: %77-88 verimlilikle düşük ısı üretimi
• Yüksek Çıkış Akımı: 3A sürekli çıkış akımı kapasitesi
• SMD Paketi: Kompakt tasarımlar ve seri üretim için uygunluk
• Minimum Harici Komponent: Kolay devre tasarımı ve az yer kaplama
• Dahili Korumalar: Termal kapatma ve akım sınırlama özellikleri
• ON/OFF Kontrolü: Güç tasarrufu için kontrol pini
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası
• Düşük Çıkış Dalgalanması: <50mV ripple ile temiz DC çıkış

---

Devre Tasarımı ve Uygulama

LM2576HVS-ADJ SMD Regülatör'ün devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

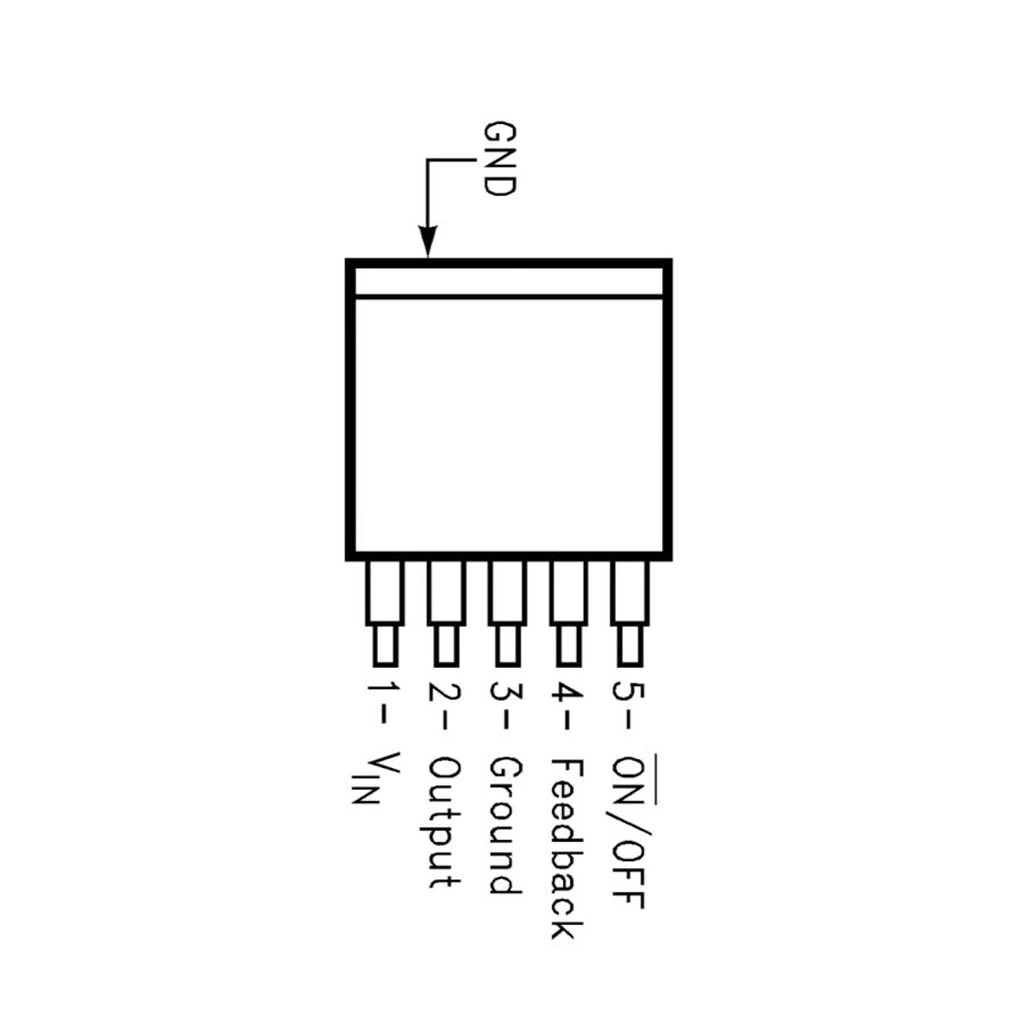

TO-263 (D2PAK) paketindeki LM2576HVS-ADJ regülatörünün pin yerleşimi.

• Pin 1: Vin (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: Ground (Toprak)
• Pin 4: Feedback (FB)
• Pin 5: ON/OFF (Kontrol Pini)
• Tab: Ground (Toprak, ısı dağılımı için PCB'ye bağlanmalı)

Temel Devre Şeması

LM2576HVS-ADJ regülatörü için temel uygulama devresi ve gerekli harici komponentler.

Gerekli Komponentler:

• 1x LM2576HVS-ADJ Regülatör
• 1x 100µH/3A Güç Endüktörü (Toroid veya kalkanlı)
• 1x 1N5824 veya MUR460 Schottky/Ultra-hızlı Diyot (60V min)
• 1x 100µF/100V Giriş Kapasitörü (Elektrolitik)
• 1x 1000µF/25V Çıkış Kapasitörü (Elektrolitik)
• 1x 0.1µF Seramik Bypass Kapasitörü
• 1x 1kΩ Direnç (R1)
• 1x Ayarlanabilir direnç (R2) - Çıkış voltajına göre hesaplanır

Çıkış Voltajı Hesaplama Formülü:

LM2576HVS-ADJ ile istediğiniz çıkış voltajını ayarlamak için kullanılan formül:

Vout = 1.23V × (1 + R2/R1)

Yaygın çıkış voltajları için direnç değerleri (R1 = 1kΩ olarak):

• 5V için: R2 = 3.1kΩ
• 12V için: R2 = 8.8kΩ
• 15V için: R2 = 11.2kΩ
• 24V için: R2 = 18.5kΩ
• 48V için: R2 = 38.2kΩ

Temel Devre Bağlantıları:

1. Vin (Pin 1) - Giriş Güç Kaynağı (+)
2. GND (Pin 3 ve Tab) - Giriş Güç Kaynağı (-)
3. Output (Pin 2) - Endüktörün bir ucu
4. Endüktörün diğer ucu - Diyotun katodu ve çıkış kapasitörünün (+) ucu
5. Diyotun anodu - GND
6. Çıkış kapasitörünün (-) ucu - GND
7. Feedback (Pin 4) - R1 ve R2 dirençlerinin birleşim noktası
8. R1 - Çıkış (+) ile FB arasında
9. R2 - FB ile GND arasında
10. 0.1µF seramik kapasitörü çıkış kapasitörüne paralel olarak bağlayın
11. ON/OFF (Pin 5) - GND'ye bağlanırsa sürekli açık kalır

PCB Tasarım Önerileri

LM2576HVS-ADJ SMD regülatörü için PCB tasarım önerileri.

• Termal Yönetim:
  • Tab (GND) için geniş bakır alan oluşturun
  • Tab altına termal vialar ekleyin
  • Yüksek giriş voltajlarında daha geniş bakır alan sağlayın
  • 2A üzeri uygulamalarda SMD soğutucu düşünün
• Komponent Yerleşimi:
  • Anahtar düğümü (Output-endüktör-diyot) alanını minimize edin
  • Giriş kapasitörünü Vin ve GND pinlerine olabildiğince yakın yerleştirin
  • Diyodu iyi soğutma sağlayacak şekilde konumlandırın
  • Feedback dirençlerini gürültüden uzak tutun
• Yüksek Voltaj İzolasyonu:
  • Yüksek voltaj hatları için izolasyon mesafelerini artırın
  • 24V+ hatlar için minimum 0.8mm (30 mil) izolasyon
  • 48V+ hatlar için minimum 1.6mm (60 mil) izolasyon
  • PCB yüzeyinde kaçak akım yollarını önleyin
• SMD Lehimleme:
  • Tab için geniş lehimleme alanı sağlayın
  • Termal viaları PCB altına bağlayın
  • Tab lehimlemesinde yeterli ısı uygulamak önemlidir
  • Flux kullanarak lehim kalitesini artırın

Ayarlanabilir Voltaj Uygulamaları

LM2576HVS-ADJ ile farklı çıkış voltajı yapılandırmaları.

Potansiyometre ile Ayarlanabilir Voltaj:

• R1 = 1kΩ (sabit)
• R2 = 10kΩ (5V-13V arası) veya 20kΩ (5V-26V arası) potansiyometre
• Minimum voltaj sınırı için 240Ω direnci potansiyometre ile paralel bağlanabilir
• Voltaj ayar stabilitesi için multi-turn potansiyometre tercih edin

Dijital Kontrollü Voltaj Ayarı:

• 10kΩ dijital potansiyometre (MCP4131 gibi)
• Opto-izolasyonlu mikroişlemci kontrolü
• DAC ve op-amp ile hassas kontrol
• Anahtarlanabilir direnç ağı ile adım adım voltaj seçimi

Çok Çıkışlı Voltaj Kaynakları:

• Tek regülatör ile en yüksek voltajı üretin
• İkincil regülatörlerle daha düşük voltajlar elde edin
• İzolasyonlu çoklu çıkışlar için opto-coupler kullanın
• Farklı çıkışlar için ayrı feedback devresi oluşturun

---

Sorun Giderme ve İpuçları

LM2576HVS-ADJ SMD Regülatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Doğru Değil: Feedback dirençlerini kontrol edin, tolerans ve sıcaklık etkilerini hesaba katın
• Kararsız Çıkış Voltajı: Çıkış kapasitörünü artırın, feedback hattını temiz tutun
• Aşırı Isınma: Tab lehimlemesini iyileştirin, termal viaları artırın, soğutucu ekleyin
• Düşük Verimlilik: Endüktör ve diyot kalitesini kontrol edin, giriş/çıkış arasındaki voltaj farkını azaltın
• Yüksek Çıkış Gürültüsü: Çıkış filtresini iyileştirin, PCB düzenini optimize edin, ekranlama ekleyin

Yüksek Voltaj Uygulamaları İpuçları

36V ve üzeri giriş voltajları ile çalışırken dikkat edilmesi gerekenler.

• Komponent Seçimi:
  • 100V değerli giriş kapasitörleri kullanın
  • 60V+ diyot seçin (MUR460, UF5408 gibi)
  • Yüksek izolasyonlu endüktör tercih edin
  • 1/4W veya daha yüksek güç değerli dirençler kullanın
• Koruma Devreleri:
  • Giriş TVS diyodu (70V+ değerli)
  • Hızlı sigorta
  • Ters polarite koruması
  • Giriş LC filtresi
• Termal Yönetim:
  • 48V girişlerde ısı üretimi önemli ölçüde artar
  • SMD soğutucu veya termal iletken malzemeler kullanın
  • Çıkış akımını azaltmayı düşünün
  • İlave havalandırma sağlayın

SMD Montaj ve Soğutma İpuçları

TO-263 (D2PAK) paketindeki LM2576HVS-ADJ için montaj tavsiyeleri.

• PCB Bakır Alan:
  • Minimum 6.5cm² bakır alan oluşturun
  • 2A çıkış için 10cm² bakır alan önerilir
  • 3A çıkış için 20cm² bakır alan ve/veya soğutucu gerekir
  • Çift taraflı bakır alan daha iyi soğutma sağlar
• Termal Vialar:
  • Tab altına minimum 9 termal via (0.3mm çaplı) ekleyin
  • Viaları lehim macunu ile doldurun
  • PCB'nin arka yüzünde geniş bakır alan oluşturun
  • Via matrisini tabın tüm alanına yayın
• SMD Soğutucular:
  • Klips tipi SMD soğutucu kullanabilirsiniz
  • Termal yapıştırıcı ile entegre üzerine soğutucu monte edin
  • Fischer SK481 gibi TO-263 uyumlu soğutucular tercih edin
  • Soğutucu ile bakır alan kombinasyonu en iyi performansı verir

Verimlilik Optimizasyonu

LM2576HVS-ADJ ile maksimum verimlilik elde etmek için öneriler.

• Komponent Seçimi:
  • Düşük DCR endüktör (<0.1Ω) tercih edin
  • Düşük ileri voltaj düşüşlü diyot seçin
  • Düşük ESR çıkış kapasitörleri kullanın
  • Yüksek verimli manyetik malzemeden yapılmış endüktör kullanın
• Giriş/Çıkış Voltaj Oranı:
  • Giriş/çıkış voltaj farkını minimize edin
  • Çok yüksek giriş/çıkış oranı verimlilik düşürür
  • Mümkünse düşük giriş voltajı kullanın (min. Vout + 2V)
  • Batarya uygulamalarında voltaj düşüşünü hesaba katın
• Yük Optimizasyonu:
  • Nominal yükün %20-80 aralığında çalışmak optimum verimlilik sağlar
  • Düşük yüklerde ON/OFF pini ile güç tasarrufu yapın
  • Yüksek yüklerde termal yönetimi iyileştirin
  • Çok değişken yükler için adaptif kontrol düşünün

---

Paket İçeriği

• LM2576HVS-ADJ SMD Regülatör

---
