LM2576HVS 3V3 SMD Regülatör

LM2576HVS-3.3V SMD Regülatör

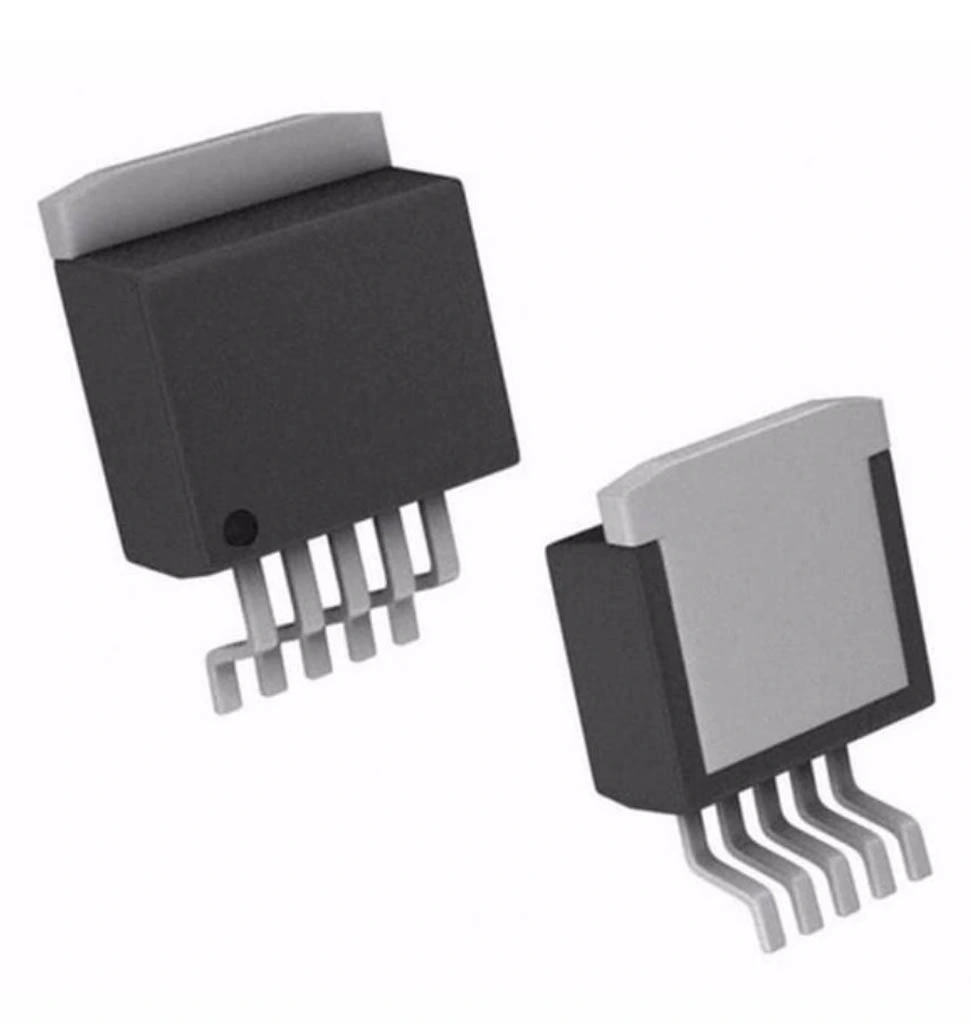

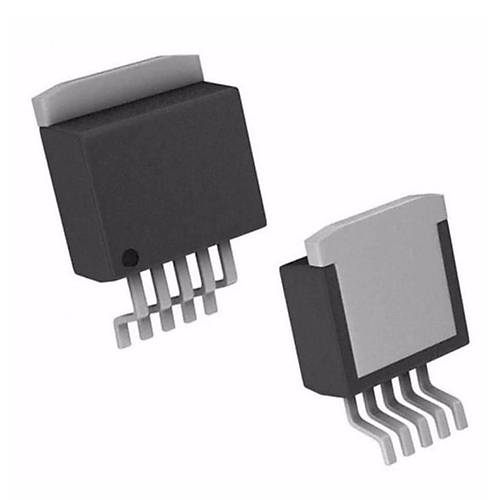

LM2576HVS-3.3V, TO-263 (SMD) paketinde sunulan yüksek voltaj girişli, yüksek performanslı step-down (buck) anahtarlamalı voltaj regülatörüdür. Sabit 3.3V çıkış voltajı ve 3A çıkış akımı kapasitesi sunan bu entegre, 5.5V-60V geniş giriş voltaj aralığında çalışır. 52kHz sabit anahtarlama frekansı ile verimli güç kaynakları tasarlamaya olanak tanır.

%77'ye varan verimlilik sunan bu güç entegreleri ailesi üyesi, 60V'a kadar giriş voltajı kabul ederek endüstriyel ve yüksek gerilim uygulamaları için idealdir. Dahili anahtarlama transistörü sayesinde harici güç elemanı gerektirmeden kompakt 3.3V besleme devreleri tasarlanabilir.

Dijital devre beslemeleri ve düşük güç tüketimli sistemler için uygun olan LM2576HVS-3.3V, entegreler dünyasında verimli çözümler sunar. Termal kapatma ve akım sınırlama koruması sayesinde güvenilir çalışan bu regülatör, diğer elektronik komponentler ile uyumlu şekilde güç kaynakları oluşturmanıza yardımcı olur.

Teknik Özellikler

LM2576HVS-3.3V SMD Regülatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
• Model: LM2576HVS-3.3V
• Üretici: Texas Instruments / National Semiconductor
• Paket Tipi: TO-263-5 (SMD)
• Sabit Çıkış Voltajı: 3.3V (±4%)
• Giriş Voltaj Aralığı: 5.5V - 60V
• Maksimum Çıkış Akımı: 3A
• Anahtarlama Frekansı: 52kHz (sabit)
• Verimlilik: %77'ye kadar (tipik)
• Dahili Anahtarlama Transistörü: 3.0A kapasiteli
• Koruma Özellikleri: Aşırı sıcaklık, akım sınırlama
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Case): 2°C/W
• Hat Regülasyonu: 0.5% (tipik)
• Yük Regülasyonu: 0.5% (tipik)
• Quiescent Akımı: 5mA (tipik)
• Dropout Voltajı: ~2.2V @ 3A
• Çıkış Gürültüsü: 150mV p-p (tipik)
• ON/OFF Kontrol: TTL/CMOS uyumlu
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2576HVS-3.3V SMD Regülatör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Dijital Devre ve Mikrodenetleyici Beslemeleri

• 3.3V mikrodenetleyici ve işlemci güç kaynakları
• FPGA ve CPLD beslemeleri
• Düşük güç IoT cihazları
• Hafıza ve lojik entegre devreleri
• Wi-Fi ve Bluetooth modülleri

Endüstriyel Kontrol Sistemleri

• Sensör ve veri toplama sistemleri
• Endüstriyel 24V/48V sistemlerden 3.3V üretimi
• PLC ve kontrol sistemleri
• Otomasyon ekipmanları
• Uzak izleme cihazları

İletişim ve Ağ Cihazları

• Ağ anahtarları ve yönlendiriciler
• Telekomünikasyon ekipmanları
• Baz istasyonu kontrol sistemleri
• RF ve LoRa modülleri
• Veri aktarım sistemleri

Avantajlar ve Özellikler

LM2576HVS-3.3V SMD Regülatör'ün sağladığı avantajlar ve çözümler.

• Geniş Giriş Aralığı: 5.5V-60V çalışma voltajı
• Sabit 3.3V Çıkış: Modern dijital devreler için ideal voltaj
• Yüksek Akım Kapasitesi: 3A sürekli çıkış akımı
• Yüksek Verimlilik: %77'ye varan enerji tasarrufu
• Az Harici Komponent: Sadece 4 harici eleman gerektirir
• SMD Paket: Düşük profil ve PCB alanı tasarrufu
• Termal Koruma: Aşırı ısınmaya karşı otomatik kapatma
• Akım Sınırlama: Kısa devre ve aşırı yüke karşı koruma
• Düşük Gürültü: Sabit 52kHz anahtarlama frekansı
• Kolay Kullanım: Harici ayar direnci gerektirmez

Devre Tasarımı ve Kullanım

LM2576HVS-3.3V SMD Regülatör'ün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-263-5):

• Pin 1: VIN (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: GND (Toprak)
• Pin 4: Feedback (Geri Besleme - Dahili Bağlı)
• Pin 5: ON/OFF (Açma/Kapama)
• Tab: GND (Toprak - Soğutma)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
2. İndüktör (100µH, 3A) Output pini ve çıkış arasına bağlanır
3. Schottky diyot (3A, 40V) Output pini ve GND arasına bağlanır
4. Çıkış filtreleme kapasitörü (1000µF elektrolitik + 10µF seramik) çıkış ve GND arasına bağlanır
5. ON/OFF pini çalıştırmak için GND'ye bağlanır veya devre dışı bırakmak için VIN'e bağlanır

Komponent Seçimi İpuçları:

• İndüktör: 100µH, minimum 3.5A doyma akımı, düşük DCR (0.1Ω veya altı)
• Schottky Diyot: 3A veya üstü, düşük ileri voltaj düşümü (0.5V altı)
• Giriş Kapasitörü: 75V ve üzeri çalışma voltajlı, yüksek ripple akım kapasiteli
• Çıkış Kapasitörü: Düşük ESR (0.05Ω veya altı) özellikli elektrolitik ve seramik tip
• Çıkış Filtresi: Hassas dijital devreler için 10µH ve 10µF'den oluşan ek filtre

PCB Tasarım İpuçları:

• Termal pad için PCB üzerinde geniş toprak düzlemi bırakın
• Termal pad altına en az 6 adet via açın
• Anahtarlama yollarını (Output pini) mümkün olduğunca kısa tutun
• Giriş ve çıkış kapasitörlerini entegre pinlerine yakın yerleştirin
• 3.3V dijital hatlar için star topology şeklinde dağıtım yapın

Sorun Giderme ve İpuçları

LM2576HVS-3.3V SMD Regülatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Termal pad bağlantısını iyileştirin, PCB soğutma alanını artırın
• Düşük Çıkış Voltajı: Giriş voltajının minimum 5.5V olduğunu kontrol edin
• Yüksek Çıkış Ripple: Çıkış kapasitörünü artırın, düşük ESR tip kullanın
• Dijital Gürültü: Çıkışa ferrit boncuk ve ek seramik kapasitörler ekleyin
• Yüksek Voltaj Sıçramaları: Giriş koruması için TVS diyot ekleyin

SMD Montaj İpuçları

• TO-263 paketi için uygun sıcaklık profili kullanın
• Termal pad için yeterli lehim pastası kullanın
• PCB'de geniş bakır alanlar ile ısı yayılımını artırın
• Çift taraflı PCB'de alt tarafta da toprak düzlemi oluşturun
• Termal vialar ile üst ve alt bakır alanları birbirine bağlayın

Performans İyileştirme Önerileri

• Hassas 3.3V çıkış için dijital ve analog toprakları ayrı tutun
• MCU ve sensör beslemeleri için çıkışa ek LC filtre ekleyin
• Verimlilik için düşük ESR çıkış kapasitörü ve düşük DCR indüktör kullanın
• Yüksek güvenilirlik için komponent değerlerini %20 üzerinde seçin
• EMI azaltımı için ekranlı indüktör ve giriş/çıkış ferrit boncuklar kullanın

Paket İçeriği

• LM2576HVS-3.3V SMD Regülatör
