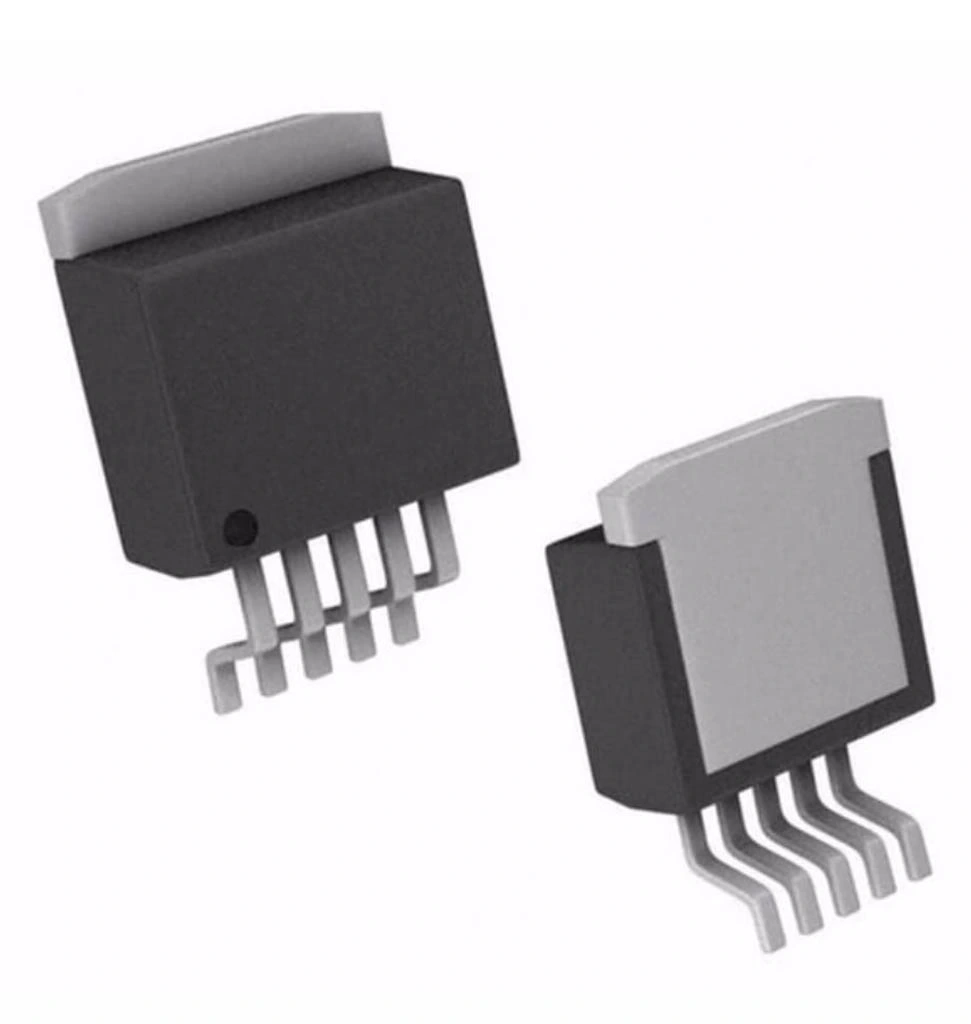

LM2576D2T-15G 3A Smd Regülatör To-263

LM2576D2T-15G 3A SMD Regülatör TO-263

LM2576D2T-15G, ON Semiconductor tarafından üretilen 3A çıkış kapasitesine sahip sabit 15V çıkış voltajlı adım düşürücü (buck) anahtarlamalı regülatördür. TO-263 (D2PAK) SMD paketinde tasarlanan bu entegre, geniş bir 7V-40V giriş voltaj aralığında çalışabilir.

Düşük komponent sayısı ve %88'e varan yüksek verimliliği ile güç entegreleri ailesinin değerli bir üyesidir. 15V regüle edilmiş güç çıkışı sayesinde, otomotiv, endüstriyel kontrol ve çeşitli elektronik sistemlerde kararlı bir gerilim kaynağı oluşturabilirsiniz.

Kompakt TO-263 paketi ve dahili 3A anahtarıyla tasarım alanından tasarruf sağlayan entegreler arasında yer alan LM2576D2T-15G, elektronik komponentler ile prototip ve seri üretim projelerinizde tercih edebileceğiniz güvenilir bir regülatördür.

Teknik Özellikler

LM2576D2T-15G 3A SMD Regülatör TO-263'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: ON Semiconductor (eski Fairchild)
• Ürün Serisi: LM2576
• Model: LM2576D2T-15G
• Regülatör Tipi: Anahtarlamalı, Adım Düşürücü (Buck Converter)
• Çıkış Voltajı: 15V (Sabit)
• Çıkış Voltaj Toleransı: ±4% (maksimum)
• Maksimum Çıkış Akımı: 3A
• Giriş Voltaj Aralığı: 7V - 40V
• Minimum Giriş Voltajı: Vout + 2V (17V minimum)
• Maksimum Giriş Voltajı: 40V
• Anahtarlama Frekansı: 52kHz (±10%)
• Line Regulation: 0.5% (tipik)
• Load Regulation: 1% (tipik)
• Verimlilik: %77-88 (yüke bağlı)
• Çıkış Dalgalanması: <50mV (tipik, tam yükte)
• Ripple Rejection: 70dB (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Güç Dağılımı: 1.9W (dahili, 25°C'de)
• Paket Tipi: TO-263 (D2PAK) 5-Pin SMD
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Pin Sayısı: 5
• ON/OFF Kontrol: Var
• Koruma Özellikleri: Termal kapatma, akım sınırlama
• Current Limit: 4.5A (tipik)
• Quiescent Current: 5mA (tipik)
• Shutdown Current: 50µA (maksimum)
• Dahili Anahtarlama Transistörü: 4.5A Akım Kapasitesi, 65V
• Termal Direnç (Junction-to-Case): 2°C/W
• RoHS Uyumluluğu: Evet
• Boyutlar: 10.2mm x 8.9mm x 4.6mm (yaklaşık)

Kullanım Alanları

LM2576D2T-15G 3A SMD Regülatör TO-263'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Uygulamalar

• PLC sistemleri için 15V güç kaynakları
• Endüstriyel sensör güç beslemeleri
• Motor sürücü devreleri
• Otomasyon ekipmanları
• Robotik sistemler

Otomotiv Elektronik Sistemleri

• 15V gerektiren araç içi elektronik sistemler
• Aydınlatma kontrol modülleri
• Sensör ağları
• Telemetri sistemleri
• Araç içi eğlence sistemleri

Test ve Ölçüm Cihazları

• Portatif test ekipmanları
• Veri toplama sistemleri
• Kalibrasyon cihazları
• Ölçüm sensörleri
• Alan monitörleri

İletişim Ekipmanları

• Telsiz sistemleri
• Baz istasyonu parçaları
• Veri haberleşme modülleri
• Ağ anahtarları
• Yönlendiriciler ve modüler güç üniteleri

Genel Elektronik Projeler

• Batarya şarj sistemleri
• LED sürücü devreleri
• Yüksek güç amplifikatörleri
• 15V işlemci sistemleri
• Laboratuvar güç kaynakları

Avantajlar ve Özellikler

LM2576D2T-15G 3A SMD Regülatör TO-263'ün sağladığı avantajlar ve çözümler.

• Sabit 15V Çıkış: Harici komponentlerle ayarlama gerektirmeyen kararlı voltaj
• Geniş Giriş Aralığı: 7V-40V aralığında çalışabilme esnekliği
• Yüksek Verimlilik: %88'e varan verimlilikte çalışarak ısı kaybını minimize etme
• 3A Çıkış Kapasitesi: Güçlü sistemleri besleyebilme yeteneği
• Yüzey Montaj: TO-263 paketi ile PCB alanından tasarruf sağlama
• Minimum Harici Komponent: Basit devre tasarımı ile maliyet avantajı
• Dahili Korumalar: Termal ve aşırı akım koruması ile güvenli çalışma
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası çalışma kabiliyeti
• ON/OFF Kontrolü: Uzaktan açma/kapama ile enerji tasarrufu
• Düşük Standby Akımı: 50µA düşük güç tüketimi

Devre Tasarımı ve Uygulama

LM2576D2T-15G 3A SMD Regülatör TO-263'ün devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

TO-263 (D2PAK) paketindeki LM2576D2T-15G regülatörünün pin yerleşimi.

• Pin 1: Vin (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: Ground (Toprak)
• Pin 4: Feedback (FB) - dahili olarak bağlı
• Pin 5: ON/OFF (Kontrol Pini)
• Tab: Ground (Toprak, ısı dağılımı için PCB'ye bağlanmalı)

Temel Devre Şeması

LM2576D2T-15G regülatörü için temel uygulama devresi ve gerekli harici komponentler.

Gerekli Komponentler:

• 1x LM2576D2T-15G Regülatör
• 1x 100µH/3A Güç Endüktörü (Toroid veya kalkanlı)
• 1x 1N5824 veya MUR460 Schottky Diyot (3A min, 40V min)
• 1x 100µF/50V Giriş Kapasitörü (Elektrolitik)
• 1x 1000µF/25V Çıkış Kapasitörü (Elektrolitik)
• 1x 0.1µF Seramik Bypass Kapasitörü

Temel Devre Bağlantıları:

1. Vin (Pin 1) - Giriş Güç Kaynağı (+)
2. GND (Pin 3 ve Tab) - Giriş Güç Kaynağı (-)
3. Output (Pin 2) - Endüktörün bir ucu
4. Endüktörün diğer ucu - Diyotun katodu ve çıkış kapasitörünün (+) ucu
5. Diyotun anodu - GND
6. Çıkış kapasitörünün (-) ucu - GND
7. ON/OFF (Pin 5) - GND'ye bağlanırsa sürekli açık
8. 0.1µF seramik kapasitörü çıkış kapasitörüne paralel olarak bağlayın

PCB Tasarım Önerileri

LM2576D2T-15G SMD regülatörü için PCB tasarım önerileri.

• Termal Yönetim:
  • Tab için geniş bakır alan oluşturun (minimum 6.5cm²)
  • Tab altına termal vialar ekleyin (9+ via, 0.3mm çaplı)
  • PCB'nin arka yüzüne de bakır alan ekleyin
  • 2A+ uygulamalar için ek soğutma çözümleri düşünün
• Kritik Bağlantılar:
  • Anahtar düğümü bağlantılarını kısa tutun
  • Giriş kapasitörünü Vin ve GND pinlerine yakın yerleştirin
  • Çıkış filtre komponentlerini yakın konumlandırın
  • GND hatlarını kalın ve düşük empedanslı tasarlayın
• EMI/Gürültü Azaltma:
  • Giriş ve çıkışta 0.1µF seramik kapasitörler ekleyin
  • Döngü alanlarını minimize edin
  • Kalkanlı endüktör tercih edin
  • Gerekirse çıkışa LC filtresi ekleyin

Çalışma Modları ve Kontrol

LM2576D2T-15G'nin çalışma modları ve kontrol seçenekleri.

Sürekli Çalışma:

• ON/OFF pinini GND'ye bağlayın
• Çalışma için minimum 7V giriş voltajı gereklidir
• Maksimum giriş voltajını 40V ile sınırlayın
• Quiescent akımı: ~5mA

ON/OFF Kontrolü:

• Logic High (>1.4V): Regülatör kapalı (shutdown)
• Logic Low (<0.6V): Regülatör açık
• Transistör veya açık kolektör çıkışı ile kontrol edilebilir
• Pull-up direnci ile varsayılan durumu ayarlayın

Mikroişlemci Kontrolü:

• ON/OFF pini ile MCU'dan doğrudan kontrol
• Optokuplör ile izolasyonlu kontrol
• Güç tasarrufu için PWM kontrolü
• Akıllı güç yönetimi için yazılım kontrolü

Sorun Giderme ve İpuçları

LM2576D2T-15G 3A SMD Regülatör TO-263 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Düşük: Giriş voltajının minimum 17V olduğunu doğrulayın, endüktör kalitesini kontrol edin
• Aşırı Isınma: Termal tasarımı iyileştirin, bakır alanı artırın, yük akımını azaltın
• Gürültülü Çıkış: Kapasitörleri regülatöre yakın yerleştirin, çıkışa ferrit boncuk ekleyin
• Kararsız Çalışma: Giriş ve çıkış kapasitörlerini arttırın, döngü alanlarını azaltın
• Başlangıç Sorunu: Soft-start devresi ekleyin, giriş kapasitansını artırın

Termal Yönetim İpuçları

LM2576D2T-15G için etkili termal yönetim önerileri.

• PCB Tasarımı:
  • 1A için 6.5cm² bakır alan gerekli
  • 2A için 10cm² bakır alan önerilir
  • 3A için 20cm² bakır alan veya soğutucu şart
  • Çift taraflı bakır alanları termal vialarla bağlayın
• Soğutucular:
  • SMD için özel klips tipi soğutucular kullanılabilir
  • Termal yapıştırıcı ile ilave soğutucular eklenebilir
  • Yüksek fin sayılı soğutucular tercih edin
  • Hava akışı sağlayın
• Termal Bağlantı:
  • Termal macun veya pad kullanın
  • Tab lehimlemesinde yeterli ısı uygulayın
  • Tab altındaki viaları lehim ile doldurun
  • Termal direnç için 2°C/W değerini hesaba katın

Perfomans Optimizasyonu

LM2576D2T-15G'den maksimum performans almak için öneriler.

• Verimlilik İyileştirme:
  • Düşük ESR değerli çıkış kapasitörleri kullanın
  • Yüksek kaliteli Schottky diyot seçin
  • Düşük DCR'li endüktör tercih edin
  • Giriş voltajını optimum seviyede tutun (Vout+5V civarı)
• Gürültü Azaltma:
  • Çıkışta LC filtresi kullanın
  • Ferrit boncuklar ekleyin
  • PCB üzerinde ayrılmış analog/dijital toprak bölgeleri oluşturun
  • Hassas devreler için ilave lineer regülatör ekleyin
• Koruma Devreleri:
  • Giriş koruması için TVS diyot ekleyin
  • PTC sigorta ile aşırı akım koruması
  • Ters polarite koruması için diyot
  • Soft-start için RC devresi

Alternatif Devre Konfigürasyonları

LM2576D2T-15G ile farklı uygulama devreleri.

Yüksek Voltaj Uygulamaları (>40V):

• Giriş voltaj bölücü devresi ekleyin
• Ön regülatör ile giriş voltajını düşürün
• Yüksek voltaj uygulamaları için LM2576HVS serisi tercih edin
• Uygun izolasyon mesafeleri bırakın

Düşük Gürültülü 15V Kaynağı:

• LM2576D2T-15G çıkışına LDO regülatör ekleyin
• Çıkışa pi-filtre (C-L-C) devresi ekleyin
• Hassas uygulamalar için RF şildi düşünün
• Star-point topraklama tekniği kullanın

Uzaktan Kontrollü Güç Sistemi:

• ON/OFF pinine optokuplör bağlayın
• Güç sekansı için gecikme devresi ekleyin
• Mikroişlemci kontrollü güç yönetimi
• Durum izleme için çıkış akım ve voltaj sensörleri

Paket İçeriği

• LM2576D2T-15G 3A SMD Regülatör TO-263
