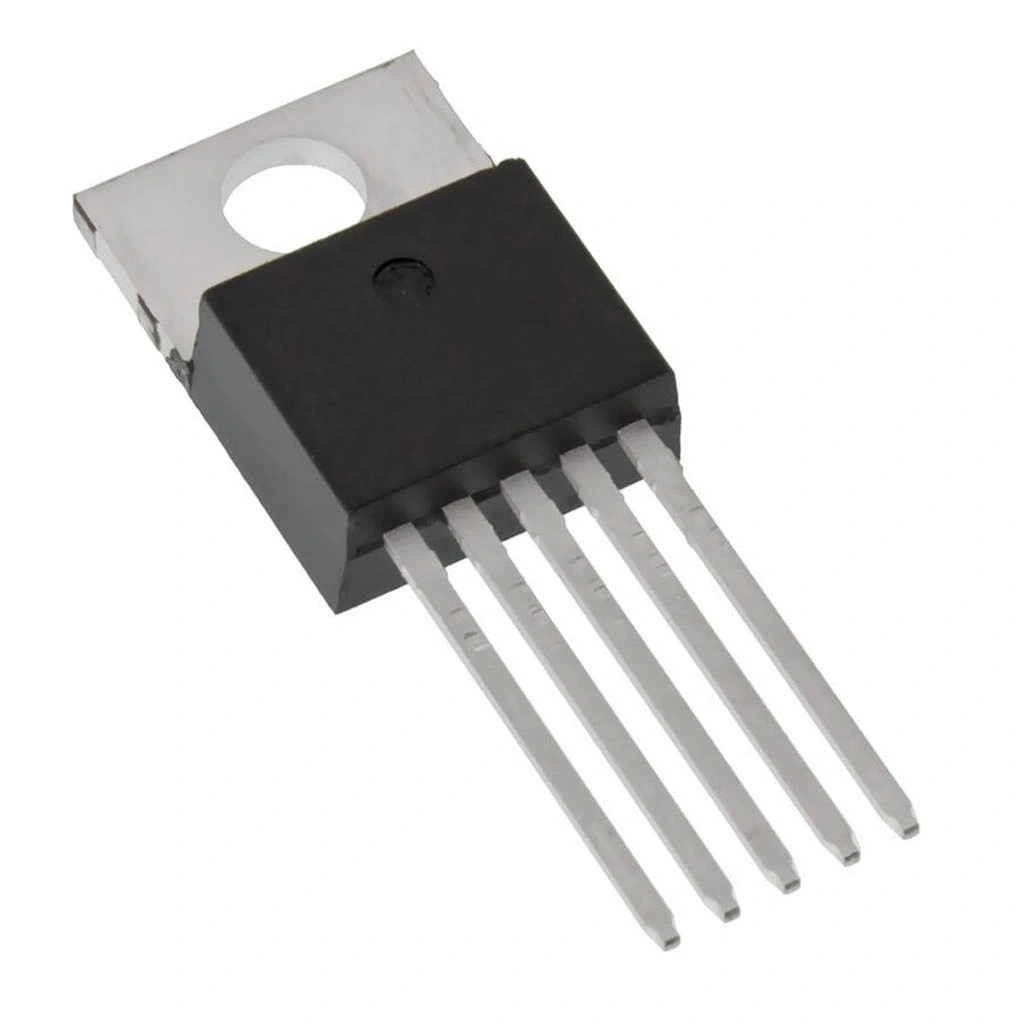

LM2575T 3.3V 1A Voltaj Regülatörü To-220-5

LM2575T-3.3V 1A Voltaj Regülatörü TO-220-5

LM2575T-3.3V, TO-220-5 paketinde sunulan yüksek verimli ve kullanımı kolay step-down (buck) anahtarlamalı voltaj regülatörüdür. 3.3V sabit çıkış voltajı ve 1A sürekli çıkış akımı sunan bu entegre, geniş 4V-40V giriş voltaj aralığında çalışır. 52kHz sabit anahtarlama frekansı sayesinde verimli güç kaynakları tasarlamak mümkündür.

%77'ye varan verimlilik sunan bu güç entegreleri ürünü, düşük akım tüketimi ve minimum harici komponent gereksinimi ile dikkat çeker. Dahili termal koruma ve akım sınırlama özellikleriyle güvenli çalışma sağlayan LM2575T-3.3V, modern elektronik sistemler için ideal çözümdür.

3.3V dijital devreler, mikroişlemciler ve düşük güç tüketimli cihazlar için uygun olan regülatör, entegreler dünyasında sabit ve güvenilir güç çözümü sunar. Basit devre tasarımı ve kolay montaj özellikleri ile diğer elektronik komponentler ile hızlıca entegre edilebilir.

Teknik Özellikler

LM2575T-3.3V 1A Voltaj Regülatörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
• Model: LM2575T-3.3V
• Üretici: Texas Instruments / National Semiconductor
• Paket Tipi: TO-220-5
• Sabit Çıkış Voltajı: 3.3V (±4%)
• Giriş Voltaj Aralığı: 4V - 40V
• Maksimum Çıkış Akımı: 1A
• Anahtarlama Frekansı: 52kHz (sabit)
• Verimlilik: %77'ye kadar (tipik)
• Dahili Anahtarlama Transistörü: 1.0A kapasiteli
• Koruma Özellikleri: Aşırı sıcaklık, akım sınırlama
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Case): 5°C/W
• Hat Regülasyonu: 0.5% (tipik)
• Yük Regülasyonu: 1.0% (tipik)
• Quiescent Akımı: 5mA (tipik)
• Dropout Voltajı: ~1.5V @ 1A
• Çıkış Gürültüsü: 150mV p-p (tipik)
• ON/OFF Kontrol: TTL/CMOS uyumlu
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2575T-3.3V 1A Voltaj Regülatörü'nün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

3.3V Dijital Sistemler

• ARM mikrodenetleyici devreleri
• WiFi ve Bluetooth modül beslemeleri
• Düşük voltajlı sensör devreleri
• FPGA ve CPLD güç kaynakları
• IoT cihazları

Endüstriyel Kontrol Sistemleri

• PLC ve otomasyon sistemleri
• 24V / 12V girişten 3.3V besleme
• Endüstriyel sensör besleme devreleri
• Veri toplama sistemleri
• Uzaktan izleme cihazları

İletişim ve Ağ Cihazları

• Router ve modem beslemeleri
• Telekomünikasyon ekipmanları
• Sinyal işleme devreleri
• LoRa ve RF modülleri
• Kablosuz ağ ekipmanları

Avantajlar ve Özellikler

LM2575T-3.3V 1A Voltaj Regülatörü'nün sağladığı avantajlar ve çözümler.

• Sabit 3.3V Çıkış: Modern dijital sistemler için ideal voltaj
• Geniş Giriş Aralığı: 4V-40V çalışma voltajı
• Kararlı Akım Çıkışı: 1A sürekli çıkış akımı
• Yüksek Verimlilik: %77'ye varan enerji tasarrufu
• Basit Devre Tasarımı: Minimum harici komponent gereksinimi
• TO-220 Paket: Kolay montaj ve etkin ısı dağılımı
• Termal Koruma: Aşırı ısınmaya karşı otomatik kapatma
• Akım Sınırlama: Kısa devre ve aşırı yüke karşı koruma
• Düşük Gürültü: Sabit 52kHz anahtarlama frekansı
• Harici Ayar Direnci Gerekmez: Dahili referans ile sabit çıkış

Devre Tasarımı ve Kullanım

LM2575T-3.3V 1A Voltaj Regülatörü'nün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-220-5):

• Pin 1: VIN (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: GND (Toprak)
• Pin 4: Feedback (Geri Besleme - Dahili Bağlı)
• Pin 5: ON/OFF (Açma/Kapama)
• Tab: GND (Toprak - Soğutma)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
2. İndüktör (330µH, 1.5A) Output pini ve çıkış noktası arasına bağlanır
3. Schottky diyot (1A, 40V) Output pini ve GND arasına ters bağlanır
4. Çıkış filtreleme kapasitörü (330µF elektrolitik + 0.1µF seramik) çıkış ve GND arasına bağlanır
5. ON/OFF pini çalıştırmak için GND'ye bağlanır veya devre dışı bırakmak için VIN'e bağlanır

Komponent Seçimi İpuçları:

• İndüktör: 330µH-470µH, minimum 1.5A doyma akımı, düşük DCR (0.3Ω veya altı)
• Schottky Diyot: 1A veya üstü, düşük ileri voltaj düşümü (0.5V altı)
• Giriş Kapasitörü: 50V ve üzeri çalışma voltajlı, düşük ESR
• Çıkış Kapasitörü: Düşük ESR (0.2Ω veya altı) özellikli elektrolitik tip
• Çıkış Filtresi: Hassas dijital devreler için 10µH ve 10µF'den oluşan ek filtre

PCB Tasarım İpuçları:

• TO-220 paketi için soğutucu kullanın
• Anahtarlama yollarını (Output pini) mümkün olduğunca kısa tutun
• Giriş ve çıkış kapasitörlerini entegre pinlerine yakın yerleştirin
• Topraklama noktalarını tek bir noktada toplayın (star grounding)
• 3.3V dijital ve analog hatları ayrı tutarak gürültüyü azaltın

Sorun Giderme ve İpuçları

LM2575T-3.3V 1A Voltaj Regülatörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu ekleyin, yük akımını kontrol edin
• Kararsız Çıkış: Giriş voltajının minimum 4.8V olduğunu doğrulayın
• Yüksek Ripple: Çıkış kapasitörünü artırın, düşük ESR tipi kullanın
• Dijital Gürültü: Çıkışa ferrit boncuk ve ek seramik kapasitörler ekleyin
• Yetersiz Akım: İndüktör ve diyot değerlerini kontrol edin

Montaj ve Soğutma İpuçları

• TO-220 paketi için uygun soğutucu ve ısı macunu kullanın
• 500mA üzeri yüklerde soğutucu ekleyin
• PCB'de geniş bakır alanlar ile ısı yayılımını artırın
• Montaj vidası ile soğutucuya sabitleyin
• Yüksek ortam sıcaklığında termal şartları analiz edin

Performans İyileştirme Önerileri

• 3.3V beslemenin hassasiyeti için çıkışa ek LC filtre ekleyin
• Elektromanyetik girişimi azaltmak için ekranlı indüktör kullanın
• Daha yüksek verim için düşük ESR çıkış kapasitörü ve düşük DCR indüktör kullanın
• Yüksek giriş voltajı dalgalanmaları için giriş koruması ekleyin
• Düşük gürültülü sistemler için çift kademe filtreleme yapın

Paket İçeriği

• LM2575T-3.3V 1A Voltaj Regülatörü TO-220-5
