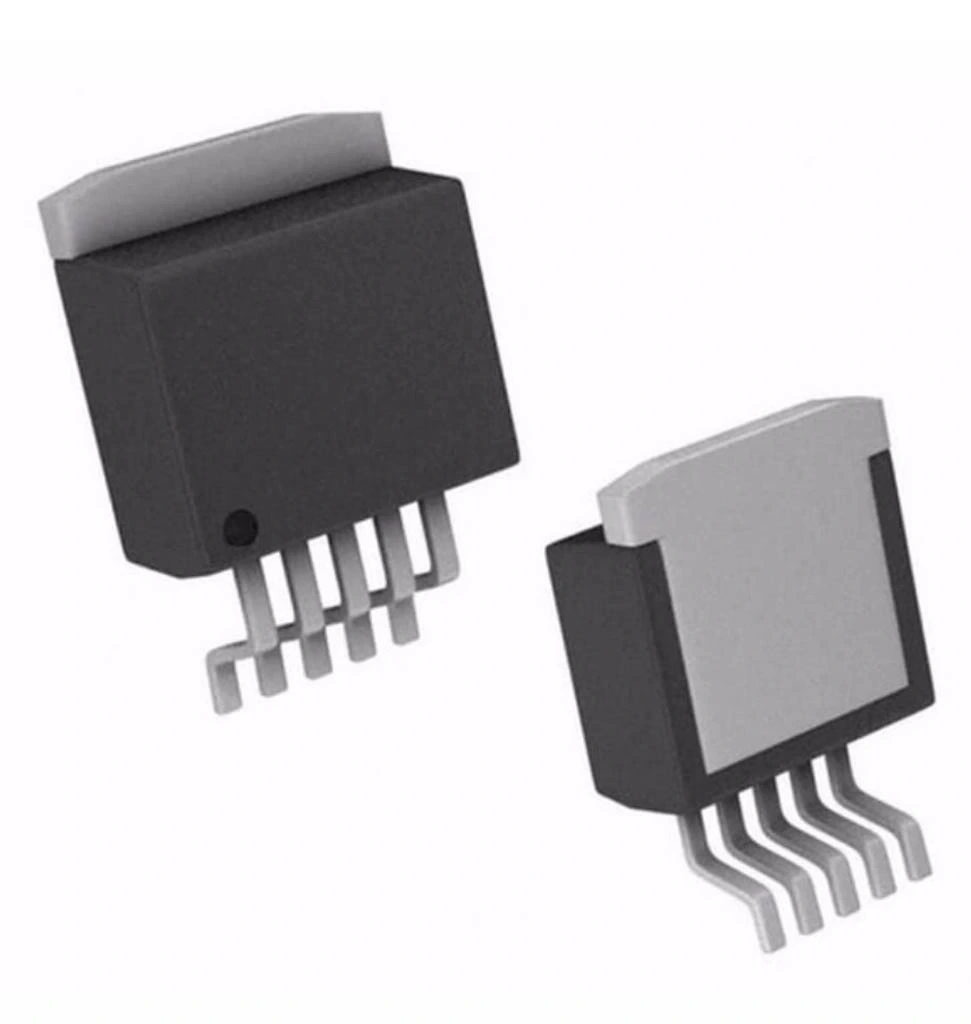

LM2575HVS-ADJ SMD Regülatör Ayarlanabilir
LM2575HVS-ADJ, Texas Instruments tarafından üretilen 1A çıkış akımı kapasitesine sahip ayarlanabilir çıkış voltajlı adım düşürücü (buck) anahtarlamalı regülatördür. SOIC-8 yüzey montaj paketinde sunulan bu HV (High Voltage) serisi entegre, 7V-60V arası geniş bir giriş voltaj aralığında çalışabilme esnekliği sağlar.
Sabit 52kHz anahtarlama frekansı ile çalışan ve harici dirençlerle 1.23V-57V arası ayarlanabilir çıkış sunan bu güç entegresi, standart LM2575 serisinden farklı olarak yüksek voltajlı uygulamalarda kullanılabilme avantajına ve SMD montaj uyumluluğuna sahiptir.
Akım sınırlama, termal koruma ve frekans kompanzasyonu gibi dahili özellikleriyle kullanım kolaylığı sağlayan entegreler arasında yer alan LM2575HVS-ADJ, elektronik komponentler arayan mühendisler için kompakt, ayarlanabilir ve 60V'a kadar giriş kabul edebilen bir yüzey montaj güç kaynağı çözümüdür.
Teknik Özellikler
LM2575HVS-ADJ SMD Regülatör Ayarlanabilir'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Texas Instruments
- Ürün Serisi: LM2575HV
- Model: LM2575HVS-ADJ
- Regülatör Tipi: Anahtarlamalı, Adım Düşürücü (Buck Converter)
- Çıkış Voltajı: 1.23V - 57V (Ayarlanabilir)
- Çıkış Voltaj Toleransı: ±4% (maksimum)
- Maksimum Çıkış Akımı: 1A
- Giriş Voltaj Aralığı: 7V - 60V
- Minimum Giriş Voltajı: Çıkış + 2V (minimum)
- Maksimum Giriş Voltajı: 60V
- Anahtarlama Frekansı: 52kHz (±10%)
- Line Regulation: 0.5% (tipik)
- Load Regulation: 1.5% (tipik)
- Verimlilik: %77-88 (tipik, yük durumuna göre)
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Güç Dağılımı: 1.0W (dahili, 25°C'de)
- Paket Tipi: SOIC-8
- Montaj Tipi: Yüzey Montaj (SMD/SMT)
- Pin Sayısı: 8
- ON/OFF Kontrol: Var
- Koruma Özellikleri: Termal kapatma, akım sınırlama
- Current Limit: 1.5A (tipik)
- Quiescent Current: 5mA (tipik)
- Shutdown Current: 50µA (maksimum)
- Çıkış Dalgalanması: <50mV (tipik, tam yükte)
- Dahili Anahtarlama Transistörü: 1.5A Akım Kapasitesi, 65V
- Feedback Referans Voltajı: 1.23V (tipik)
- Termal Direnç (Junction-to-Case): 35°C/W
- RoHS Uyumluluğu: Evet
- Boyutlar: 4.9mm x 3.9mm x 1.58mm (yaklaşık)
Kullanım Alanları
LM2575HVS-ADJ SMD Regülatör Ayarlanabilir'in kullanılabileceği çeşitli alanlar ve proje örnekleri.
Kompakt Elektronik Sistemler
- Taşınabilir test ve ölçüm cihazları
- IOT cihazları ve kablosuz sensör modülleri
- Seri üretim elektronik kartları
- Yüzey montaj devre tasarımları
- Minyatür güç kaynakları
Çok Voltajlı Güç Kaynakları
- Ayarlanabilir laboratuvar güç kaynakları
- Test ve ölçüm ekipmanları
- Çoklu çıkış voltajlı SMD sistemler
- Programlanabilir güç kaynakları
- Prototip geliştirme platformları
Yüksek Voltaj Dönüşüm Devreleri
- 48V endüstriyel sistemlerden düşük voltaj üretimi
- Telekomünikasyon güç kaynakları
- Yüksek voltajlı batarya sistemleri
- Solar panel regülasyonu
- LED sürücü devreleri
Endüstriyel Kontrol Sistemleri
- PLC ve DCS sistemleri
- Sensör besleme devreleri
- Endüstriyel IoT cihazları
- Otomasyon ekipmanları
- Uzaktan izleme sistemleri
Batarya Sistemleri
- Li-ion batarya şarj sistemleri
- Güneş enerjisi şarj kontrol devreleri
- Akıllı batarya yönetim sistemleri
- UPS ve yedek güç sistemleri
- Otomotiv batarya sistemleri
Avantajlar ve Özellikler
LM2575HVS-ADJ SMD Regülatör Ayarlanabilir'in sağladığı avantajlar ve çözümler.
- Kompakt SMD Paketi: PCB alanından tasarruf ve modern üretim uyumluluğu
- Geniş Giriş Voltaj Aralığı: 7V-60V arası çalışma esnekliği
- Ayarlanabilir Çıkış: 1.23V-57V arası esnek çıkış voltajı
- Yüksek Voltaj Kabiliyeti: 60V'a kadar çalışma özelliği
- Yüksek Verimlilik: %77-88 verimlilikle düşük ısı üretimi
- Minimum Harici Komponent: Sadece 5-6 SMD harici komponentle çalışma
- Dahili Korumalar: Termal ve aşırı akım korumaları
- ON/OFF Kontrolü: Uzaktan açma/kapama imkanı
- 1A Sürekli Çıkış: Birçok uygulamaya yeterli akım kapasitesi
- Kolay SMD Montaj: Reflow ve dalga lehimleme süreçleriyle uyumlu
Devre Tasarımı ve Uygulama
LM2575HVS-ADJ SMD Regülatör Ayarlanabilir'in devre tasarımı ve uygulaması hakkında detaylar.
İpucu: Çıkış voltajını ayarlamak için R1=1kΩ kullanın. SMD devreler için termal vialar ekleyin. SMD güç endüktörü seçerken akım doygunluğuna dikkat edin.
Pin Konfigürasyonu
SOIC-8 paketindeki LM2575HVS-ADJ regülatörünün pin yerleşimi.
- Pin 1: NC (Bağlantı Yok)
- Pin 2: NC (Bağlantı Yok)
- Pin 3: Feedback (FB) - Voltaj ayarı için
- Pin 4: ON/OFF (Kontrol Pini)
- Pin 5: Ground (Toprak)
- Pin 6: Output (Anahtarlama Çıkışı)
- Pin 7: NC (Bağlantı Yok)
- Pin 8: Vin (Giriş Voltajı)
Temel Devre Şeması
LM2575HVS-ADJ regülatörü için temel uygulama devresi ve gerekli harici komponentler.
Gerekli Komponentler:
- 1x LM2575HVS-ADJ Regülatör
- 1x 100µH/1A+ SMD Güç Endüktörü
- 1x SS14 veya SS16 Schottky Diyot (SMD, 1A min, 60V min)
- 1x 47µF/100V Giriş Kapasitörü (SMD Elektrolitik veya Tantalum)
- 1x 330µF/25V Çıkış Kapasitörü (SMD Elektrolitik veya Tantalum)
- 1x 0.1µF Seramik Bypass Kapasitörü (SMD)
- 1x 1kΩ SMD Direnç (R1)
- 1x SMD Ayar Direnci (R2) - Çıkış voltajına göre hesaplanır
Çıkış Voltajı Hesaplama Formülü:
LM2575HVS-ADJ ile istediğiniz çıkış voltajını ayarlamak için kullanılan formül:
Vout = 1.23V × (1 + R2/R1)
Yaygın çıkış voltajları için direnç değerleri (R1 = 1kΩ olarak):
- 3.3V için: R2 = 1.7kΩ
- 5V için: R2 = 3.1kΩ
- 12V için: R2 = 8.8kΩ
- 15V için: R2 = 11.2kΩ
- 24V için: R2 = 18.5kΩ
Temel Devre Bağlantıları:
- Vin (Pin 8) - Giriş Güç Kaynağı (+)
- GND (Pin 5) - Giriş Güç Kaynağı (-)
- Output (Pin 6) - Endüktörün bir ucu
- Endüktörün diğer ucu - Diyotun katodu ve çıkış kapasitörünün (+) ucu
- Diyotun anodu - GND
- Çıkış kapasitörünün (-) ucu - GND
- Feedback (Pin 3) - R1 ve R2 dirençlerinin birleşim noktası
- R1 - Çıkış (+) ile FB arasında
- R2 - FB ile GND arasında
- ON/OFF (Pin 4) - GND'ye bağlanırsa sürekli açık
- 0.1µF seramik kapasitörü çıkış kapasitörüne paralel olarak bağlayın
PCB Tasarım Önerileri
LM2575HVS-ADJ SMD regülatörü için PCB tasarım önerileri.
- Termal Yönetim:
- Regülatör altına geniş bakır alan oluşturun
- Termal vialar ekleyin (9+ via, 0.3mm çaplı)
- Çift taraflı PCB'de alt katmana da bakır alan yerleştirin
- Yüksek akımda 500mA+ için termal tasarıma önem verin
- Yüksek Voltaj Tasarımı:
- 40V+ hatlar için izolasyon mesafelerini artırın
- Yüksek voltaj yollarını sinyal hatlarından uzak tutun
- İz genişliklerini voltaj ve akıma göre artırın
- Giriş koruması için SMD TVS diyot ve PTC ekleyin
- Komponent Yerleşimi:
- Anahtar düğümü (Output-endüktör-diyot) bağlantılarını kısa tutun
- Giriş kapasitörünü Vin ve GND pinlerine yakın yerleştirin
- Feedback dirençlerini gürültü kaynaklarından uzak tutun
- Güç ve sinyal yollarını ayrı tutun
- SMD Montaj İpuçları:
- SOIC-8 için standart SMD lehim profillerini kullanın
- Endüktör yerleşiminde EMI etkileşimlerini göz önünde bulundurun
- Yeterli lehim pastası uygulamaya dikkat edin
- SMD güç komponentleri için yeterli soğutma sağlayın
Ayarlanabilir Çıkış Uygulamaları
LM2575HVS-ADJ ile farklı çıkış voltajı yapılandırmaları.
SMD Potansiyometre ile Ayarlanabilir Voltaj:
- R1 = 1kΩ (sabit)
- R2 yerine SMD potansiyometre (trimpot)
- Minimum voltaj sınırı için potansiyometreye seri direnç ekleyin
- Multi-turn SMD potansiyometre ile hassas ayar
Dijital Kontrollü Voltaj Ayarı:
- MCP4131 gibi dijital potansiyometre kullanımı
- Mikroişlemci kontrollü voltaj ayarı
- I2C/SPI arayüzlü dijital potansiyometreler
- Voltaj programlama özelliği
Çoklu Sabit Voltaj Çıkışları:
- SMD analog anahtarlar ile farklı R2 dirençleri seçme
- Röle veya transistör ile uzaktan kontrol
- Jumper ile ayarlanabilen çıkışlar
- Farklı Feedback ayarları ile çoklu voltaj seçimi
Sorun Giderme ve İpuçları
LM2575HVS-ADJ SMD Regülatör Ayarlanabilir kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkış Voltajı Yanlış: Feedback dirençlerini ölçün, tolerans etkisini hesaba katın, doğru formülü kullandığınızdan emin olun
- Isınma Sorunları: Termal vialar ekleyin, bakır alanı artırın, çıkış akımını sınırlayın, giriş voltajını optimize edin
- Kararsız Çıkış: Giriş ve çıkış kapasitörlerini artırın, FB hattını gürültüden koruyun
- Düşük Çıkış Akımı: Endüktör değeri ve akım kapasitesini kontrol edin, diyot seçimini gözden geçirin
- SMD Montaj Sorunları: Lehim profilini optimize edin, soğuk lehimleri kontrol edin, PCB footprint tasarımını doğrulayın
SMD Montaj ve Soğutma İpuçları
LM2575HVS-ADJ SMD regülatörü için montaj ve termal yönetim önerileri.
- Termal Yönetim:
- SOIC-8 için minimum 9 termal via ekleyin
- Üst ve alt katmanlara bakır alan yerleştirin
- 500mA üzeri çıkış akımlarında daha iyi soğutma gerekir
- Yüksek giriş/çıkış voltaj farkında termal tasarıma önem verin
- SMD Lehimleme:
- Reflow lehimlemede uygun sıcaklık profiline dikkat edin
- Manuel lehimlemede ince uçlu havya ve flux kullanın
- PCB'yi ön ısıtma yaparak termal şoku azaltın
- SOIC-8 paket için lehimleme sonrası temizlik yapın
- Komponent Seçimi:
- SMD güç endüktörleri için akım doygunluğuna dikkat edin
- Yüksek voltaj uygulamalarında 60V+ SMD Schottky diyot seçin
- Düşük ESR SMD kapasitörler tercih edin
- %1 toleranslı hassas SMD dirençler kullanın
Yüksek Voltaj Uygulamaları İpuçları
40V üzeri giriş voltajları ile çalışırken dikkat edilmesi gerekenler.
- Komponent Seçimi:
- 100V değerli SMD giriş kapasitörleri kullanın
- 60V+ SMD diyot seçin (SS16, SK16)
- İzolasyonlu SMD endüktör tercih edin
- SMD TVS diyotlar ile aşırı gerilim koruması
- PCB İzolasyon:
- Yüksek voltaj hatları için daha geniş izolasyon mesafeleri
- 40V+ için minimum 0.8mm (30 mil) boşluk
- 60V için 1.5mm+ (60 mil) mesafe önerilir
- Konformal kaplama ile nem ve kirlilik koruması
- EMI Yönetimi:
- Giriş EMI filtresi ekleyin
- Shielded SMD endüktör kullanın
- Bakır ekranlama alanları oluşturun
- Çıkış LC filtresi ile gürültüyü azaltın
Verimlilik Optimizasyonu
LM2575HVS-ADJ ile maksimum verimlilik elde etmek için öneriler.
- Komponent Seçimi:
- Düşük ESR SMD çıkış kapasitörleri tercih edin
- Düşük VF değerli SMD Schottky diyot kullanın
- Düşük kayıplı SMD ferrit core endüktör seçin
- Geniş bakır yollar ile iletim kayıplarını azaltın
- Giriş/Çıkış Voltaj Oranı:
- Giriş/çıkış farkını minimize etmeye çalışın
- Çok yüksek voltaj farkları verimliliği düşürür
- Giriş = Çıkış + 5V ideal çalışma noktasıdır
- Çok düşük veya çok yüksek çıkış voltajlarında verimlilik azalır
- Feedback Optimizasyonu:
- Feedback dirençlerini regülatöre yakın yerleştirin
- FB hattını gürültüden koruyun
- Hassas (%1 toleranslı) SMD dirençler kullanın
- Yüksek frekanslı gürültü için FB hattına 100pF kapasitör ekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı fonksiyonlara sahip entegreler ile elektronik projelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Güç düzenleme ve yönetimi için tasarlanmış entegreler ile projelerinizi besleyin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM2575HVS-ADJ ve LM2575HVT-ADJ arasındaki fark nedir?
LM2575HVS-ADJ SOIC-8 SMD pakete sahipken, LM2575HVT-ADJ TO-220-5 through-hole pakettedir. Elektriksel özellikleri aynıdır, sadece montaj şekli farklıdır.
SMD paketli regülatörün termal yönetimi nasıl yapılır?
PCB'de regülatör altına geniş bakır alan oluşturun. En az 9 adet termal via ekleyin. Çift taraflı PCB kullanın. Yüksek akımlarda daha fazla bakır alan bırakın.
Çıkış voltajı nasıl hesaplanır ve ayarlanır?
Vout = 1.23V × (1 + R2/R1) formülü kullanılır. R1=1kΩ iken, 5V için R2=3.1kΩ, 12V için R2=8.8kΩ gerekir. Digital potansiyometre kullanarak programlanabilir.
SOIC-8 paketi için uygun PCB footprint nedir?
SOIC-8 (150mil genişlik) standardı kullanın. Pad uzunluğu 1.5-2mm, genişliği 0.6mm. Termal vialar için pad altında boşluk bırakın ve bakır alanları maksimize edin.
SMD endüktör seçerken nelere dikkat edilmeli?
100µH değerinde, 1.5A akım doygunluğuna sahip, düşük DCR'li shielded power inductor seçin. WE-PD, TDK NLC serisi veya Coilcraft MSS uygun seçeneklerdir.
SMD regülatörü breadboard üzerinde test edilebilir mi?
SOIC-8 to DIP-8 adaptör kartı kullanarak breadboard üzerinde test edilebilir. Ancak yüksek akım için adaptör yetersiz kalabilir. Test PCB'si önerilir.
48V girişten kaç volt çıkış elde edilebilir?
1.23V'tan 46V'a kadar ayarlanabilir. Giriş/çıkış farkı minimum 2V olmalıdır. Yüksek farkta regülatör daha çok ısınır. Verimli aralık 12V-36V'tur.
Çıkış voltajında dalgalanma sorunu nasıl çözülür?
Düşük ESR çıkış kapasitörü kullanın. Seramik bypass kapasitörü ekleyin. Çıkışa ferrit boncuk ve LC filtresi ekleyin. Feedback pinine 100pF kapasitör bağlayabilirsiniz.
