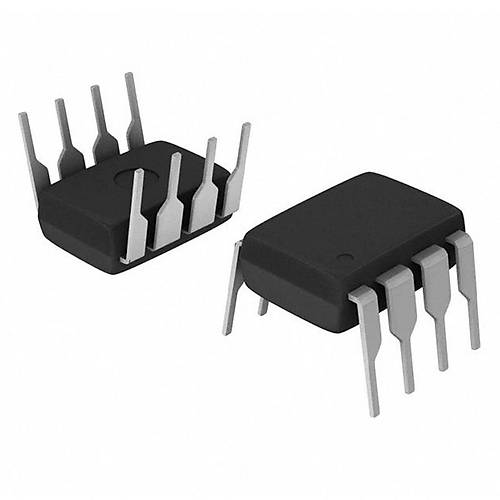

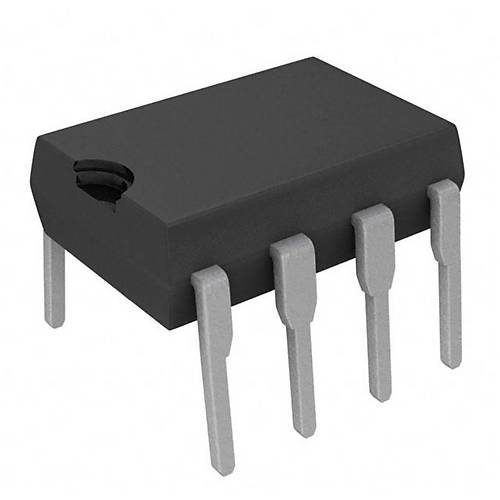

LM2574N-5V Voltaj Regülatör Entegresi 0.5A

LM2574N-5V, DIP-8 paketinde sunulan düşük akımlı, yüksek verimli step-down (buck) anahtarlamalı voltaj regülatörüdür. 5V sabit çıkış voltajı ve 0.5A sürekli çıkış akımı sunan bu entegre, geniş 7V-40V giriş voltaj aralığında çalışır. 52kHz sabit anahtarlama frekansı ile kompakt ve düşük ısı yayan güç kaynakları tasarlamak mümkündür.

%77'ye varan verimlilik sunan bu güç entegreleri ürünü, düşük güç uygulamaları için idealdir. Dahili termal koruma ve akım sınırlama özellikleriyle güvenli çalışma sağlayan regülatör, batarya destekli cihazlar ve düşük güç tüketimli sistemler için ekonomik çözüm sunar.

Mikrodenetleyici devreleri, sensör sistemleri ve ölçüm cihazları için uygun olan bu regülatör, entegreler dünyasında pratik ve kolay kullanımlı bir seçenektir. DIP paketindeki kolay monte edilebilirlik özelliği ile prototip devreler ve hobi projeleri için diğer elektronik komponentler ile uyumlu şekilde çalışır.

Teknik Özellikler

LM2574N-5V Voltaj Regülatör Entegresi 0.5A'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
• Model: LM2574N-5V
• Üretici: Texas Instruments / National Semiconductor
• Paket Tipi: DIP-8
• Sabit Çıkış Voltajı: 5.0V (±4%)
• Giriş Voltaj Aralığı: 7V - 40V
• Maksimum Çıkış Akımı: 0.5A
• Anahtarlama Frekansı: 52kHz (sabit)
• Verimlilik: %77'ye kadar (tipik)
• Dahili Anahtarlama Transistörü: 0.5A kapasiteli
• Koruma Özellikleri: Aşırı sıcaklık, akım sınırlama
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Termal Direnç (Junction-to-Air): 65°C/W
• Hat Regülasyonu: 0.5% (tipik)
• Yük Regülasyonu: 1.0% (tipik)
• Quiescent Akımı: 5mA (tipik)
• Dropout Voltajı: ~2.0V @ 0.5A
• Çıkış Gürültüsü: 150mV p-p (tipik)
• ON/OFF Kontrol: TTL/CMOS uyumlu
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2574N-5V Voltaj Regülatör Entegresi 0.5A'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Düşük Güç 5V Sistemleri

• Mikrodenetleyici ve mikroişlemci devreleri
• Sensör ve veri toplama sistemleri
• Hobi ve prototip elektronik projeler
• 5V lojik devreler
• Arduino beslemeleri

Batarya Destekli Cihazlar

• Taşınabilir test ve ölçüm cihazları
• Batarya şarj sistemleri
• Düşük güç tüketimli IoT cihazları
• Kablosuz sensör ağları
• Lityum bataryalı ekipmanlar

Endüstriyel ve Ticari Uygulamalar

• 9V/12V/24V sistemlerden 5V üretimi
• Basit endüstriyel kontrol devreleri
• Elektrik sayaçları ve ölçüm cihazları
• Güvenlik sistemleri
• Düşük güçlü aydınlatma kontrolleri

Avantajlar ve Özellikler

LM2574N-5V Voltaj Regülatör Entegresi 0.5A'nın sağladığı avantajlar ve çözümler.

• Sabit 5V Çıkış: Dijital devreler için ideal voltaj
• Geniş Giriş Aralığı: 7V-40V çalışma voltajı
• Düşük Akım Çıkışı: 0.5A kompakt sistemler için uygun
• Yüksek Verimlilik: %77'ye varan enerji tasarrufu
• DIP-8 Paket: Breadboard ve delikli PCB'lerde kolay kullanım
• Az Harici Komponent: Sadece 4 harici eleman gerektirir
• Termal Koruma: Aşırı ısınmaya karşı otomatik kapatma
• Akım Sınırlama: Kısa devre ve aşırı yüke karşı koruma
• Düşük Gürültü: Sabit 52kHz anahtarlama frekansı
• Kolay Prototipleme: Lehim gerektirmeyen montaj seçeneği

Devre Tasarımı ve Kullanım

LM2574N-5V Voltaj Regülatör Entegresi 0.5A'nın devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-8):

• Pin 1: Feedback (Geri Besleme - Dahili Bağlı)
• Pin 2: N/C (Bağlantı Yok)
• Pin 3: N/C (Bağlantı Yok)
• Pin 4: GND (Toprak)
• Pin 5: ON/OFF (Açma/Kapama)
• Pin 6: N/C (Bağlantı Yok)
• Pin 7: VIN (Giriş Voltajı)
• Pin 8: Output (Anahtarlama Çıkışı)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
2. İndüktör (470µH, 0.75A) Output pini ve çıkış noktası arasına bağlanır
3. Schottky diyot (1N5819) Output pini ve GND arasına ters bağlanır
4. Çıkış filtreleme kapasitörü (220µF elektrolitik + 0.1µF seramik) çıkış ve GND arasına bağlanır
5. ON/OFF pini çalıştırmak için GND'ye bağlanır veya devre dışı bırakmak için VIN'e bağlanır

Komponent Seçimi İpuçları:

• İndüktör: 330µH-680µH, minimum 0.75A doyma akımı, düşük DCR
• Schottky Diyot: 1N5819, 1N5822, SR104 gibi düşük ileri voltaj düşümü olan diyotlar
• Giriş Kapasitörü: 50V ve üzeri çalışma voltajlı, düşük ESR
• Çıkış Kapasitörü: Düşük ESR (0.2Ω veya altı) özellikli elektrolitik tip
• Breadboard Kullanımı: Kısa bağlantılar yaparak EMI/gürültüyü azaltın

Breadboard Montaj İpuçları:

• Kısa bağlantı telleri kullanın
• Giriş ve çıkış kapasitörlerini entegre pinlerine yakın yerleştirin
• İndüktörün yönünün önemli olmadığını unutmayın
• Güç hattı gürültüsünü azaltmak için giriş ve çıkışa paralel 0.1µF seramik kapasitörler ekleyin
• 0.5A üzerinde yük beklenmiyorsa, devre daha basit bileşenlerle tasarlanabilir

Sorun Giderme ve İpuçları

LM2574N-5V Voltaj Regülatör Entegresi 0.5A kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Çıkış: Giriş voltajının minimum 7V olduğunu doğrulayın
• Düşük Verimlilik: İndüktörü ve Schottky diyodu optimize edin
• Yüksek Ripple: Çıkış kapasitörünü artırın, düşük ESR tipi kullanın
• Çalışmama: ON/OFF pini bağlantısını ve VIN besleme voltajını kontrol edin
• Aşırı Isınma: Yük akımını düşürün, 0.5A'in altında tutun

Breadboard Kullanım İpuçları

• Güç hattı bağlantılarında kalın tel kullanın
• Regülatör entegresi etrafında soğutma alanı bırakın
• İndüktör ve diyot arasında kapasitif kuplaj olmamasına dikkat edin
• Breadboard'ın iletken yollarının direncini ve endüktansını göz önünde bulundurun
• Yüksek akım gerektiren uygulamalar için PCB tasarımı tercih edin

Performans İyileştirme Önerileri

• Batarya uygulamalarında ON/OFF pini ile güç tasarrufu sağlayın
• Hassas 5V dijital devreler için çıkışa LC filtre ekleyin
• Verimlilik için giriş voltajını 7-15V aralığında tutun
• 0.3A altı yüklerde 680µH indüktör tercih edin
• Çıkışta daha kararlı voltaj için 7805 lineer regülatör ekleyebilirsiniz

Paket İçeriği

• LM2574N-5V Voltaj Regülatör Entegresi 0.5A
