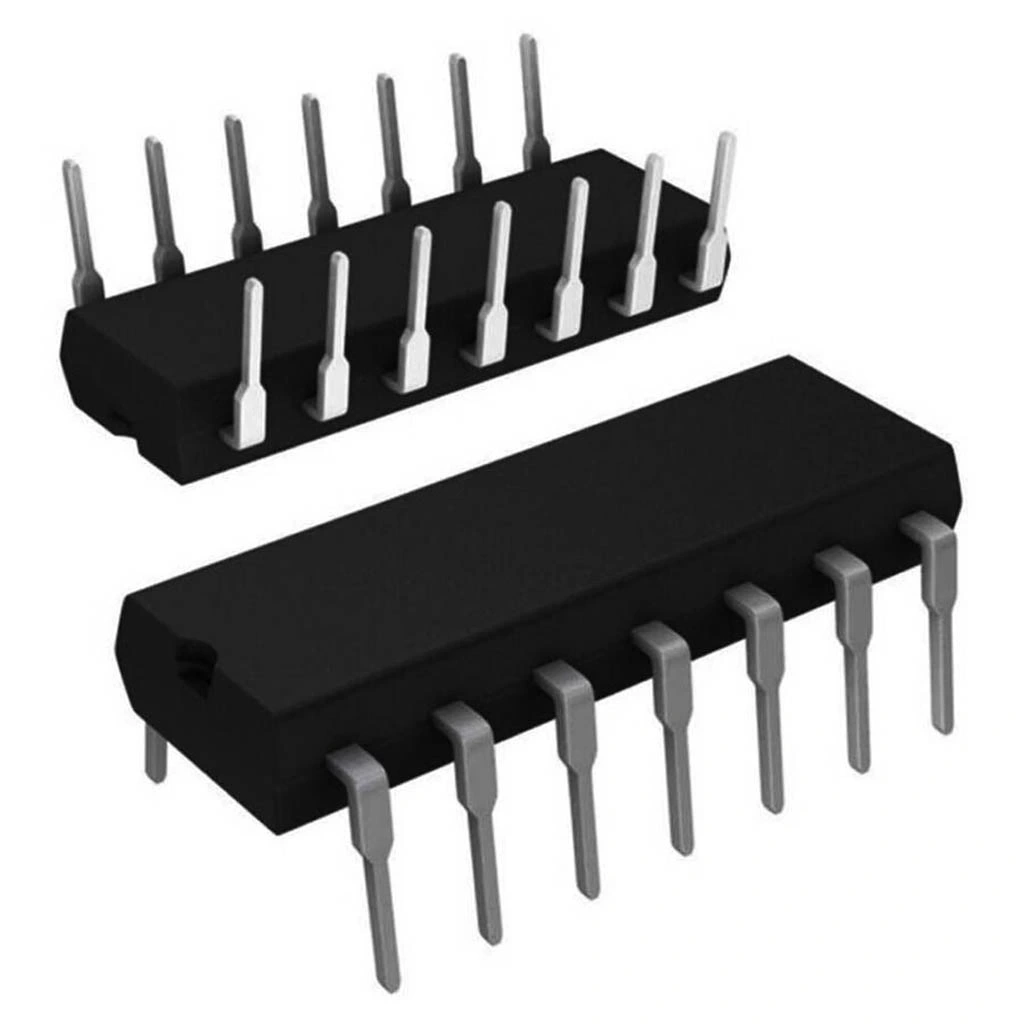

LM224N OpAmp Entegresi Dip-14

LM224N OpAmp Entegresi DIP-14

LM224N, tek besleme ile çalışabilen dörtlü operasyonel yükselteç entegresidir. DIP-14 paketinde sunulan bu entegre, geniş besleme voltajı aralığı ve -40°C ile +105°C arasındaki geniş sıcaklık aralığında çalışabilme özelliğine sahiptir.

Dört adet bağımsız yüksek kazançlı operasyonel yükselteç içeren LM224N, askeri ve endüstriyel uygulamalar için tasarlanmıştır. Elektronik komponentler arasında geniş sıcaklık aralığında güvenilir şekilde çalışabilmesiyle öne çıkar.

Giriş ortak mod voltaj aralığının toprak seviyesine kadar inmesi sayesinde entegreler içinde tek besleme gerektiren uygulamalar için idealdir. OpAmp olarak özellikle yüksek performans gerektiren askeri ve endüstriyel sistemlerde tercih edilir.

Teknik Özellikler

LM224N OpAmp Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Operasyonel Yükselteç (OpAmp)
• Üretici: Texas Instruments / ST Microelectronics / ON Semiconductor

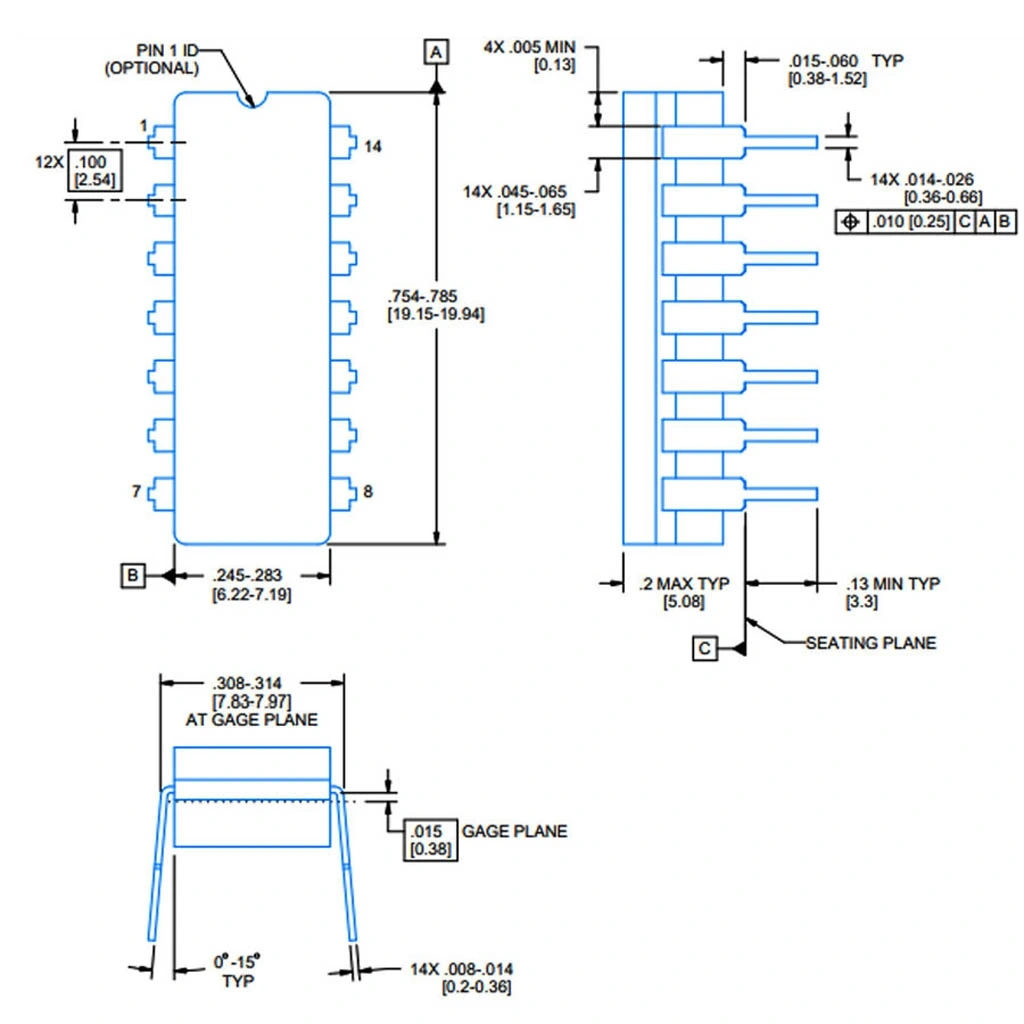

• Paket Tipi: DIP-14 (Dual In-line Package)
• Kanal Sayısı: 4 (Dörtlü OpAmp)
• Besleme Voltajı Aralığı: 3V - 32V (tek besleme) veya ±1.5V - ±16V (çift besleme)
• Önerilen Çalışma Voltajı: 5V - 15V
• Giriş Ofset Voltajı: 2mV (tipik), 7mV (maksimum)
• Giriş Bias Akımı: 20nA (tipik), 250nA (maksimum)
• Açık Döngü Kazancı: 100dB (tipik, V_CC = 15V, R_L ≥ 2kΩ)
• Kazanç-Bant Genişliği Çarpımı: 1,2MHz (tipik)
• Slew Rate: 0.5V/μs (tipik)
• Ortak Mod Reddetme Oranı (CMRR): 85dB (tipik)
• Güç Kaynağı Reddetme Oranı (PSRR): 96dB (tipik)
• Giriş Ortak Mod Voltaj Aralığı: 0V ile (V_CC - 1.5V) arası
• Çıkış Voltaj Salınımı: 0V ile (V_CC - 1.5V) arası
• Çıkış Kısa Devre Akımı: 20mA (tipik)
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Güç Tüketimi: 24mW (tipik, V_CC = 5V)
• Montaj Tipi: Through-Hole (Delikli Montaj)
• Pin Sayısı: 14
• Kanal Ayrılma: 120dB (tipik)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM224N OpAmp Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Askeri ve Havacılık Uygulamaları

• Geniş sıcaklık aralığı gerektiren sistemler
• Sensör arayüzleri
• Sinyal koşullandırma devreleri
• Kontrol sistemleri
• Telemetri devreleri

Endüstriyel Kontrol Sistemleri

• PLC sinyal koşullandırma
• Otomasyon devreleri
• Güç yönetim birimleri
• Motor kontrol sistemleri
• Sensör ağları

Genel Elektronik

• Çoklu analog sinyal işleme
• Aktif filtreler
• Karşılaştırıcı devreleri
• Osilatörler
• Enstrümantasyon yükselteçleri

Avantajlar ve Özellikler

LM224N OpAmp Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.

• Dörtlü OpAmp: Tek pakette dört bağımsız yükselteç
• Tek Besleme Özelliği: 3V-32V arası tek besleme ile çalışabilme
• Geniş Sıcaklık Aralığı: -40°C ile +105°C arası çalışabilme
• Geniş Ortak Mod Aralığı: Toprak seviyesine kadar giriş sinyali işleyebilme
• Askeri-Endüstriyel Kalite: Zorlu çevre koşullarında güvenilir performans
• Geniş Besleme Aralığı: 3V ile 32V arası çalışabilme esnekliği
• Yüksek Kanallar Arası İzolasyon: 120dB tipik kanal ayrılma
• Yüksek Kazanç: 100dB tipik açık döngü kazancı
• Uygun Güç Tüketimi: Görevine göre optimize edilmiş güç tüketimi
• Endüstri Standardı: Yaygın kullanılan pin yapısı ve uyumluluk

Devre Tasarımı ve Kullanım

LM224N OpAmp Entegresi DIP-14'ün devre tasarımında kullanımı hakkında bilgiler.

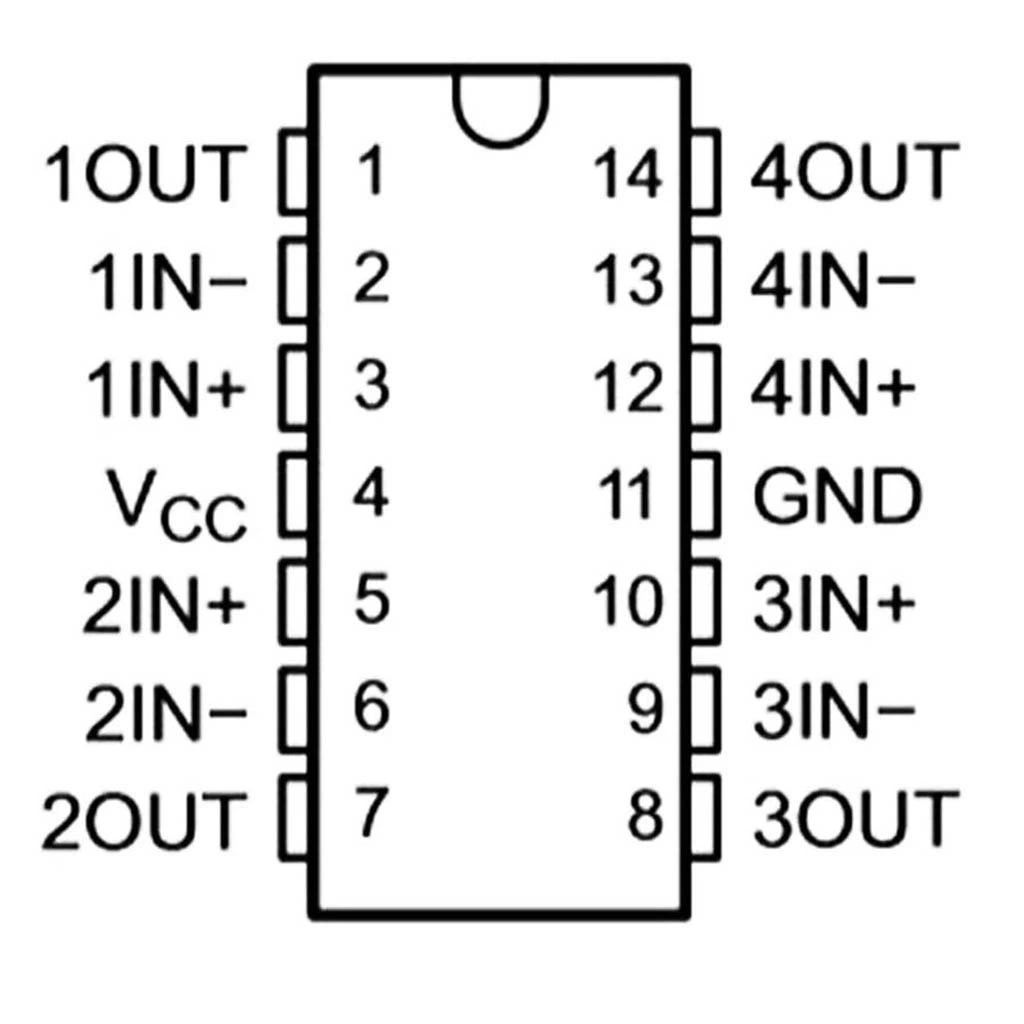

Pin Yapılandırması (DIP-14):

• Pin 1: Output A (1. OpAmp Çıkışı)
• Pin 2: Inverting Input A (1. OpAmp Tersleyen Girişi)
• Pin 3: Non-Inverting Input A (1. OpAmp Terslemeyen Girişi)
• Pin 4: V+ (Pozitif Besleme)
• Pin 5: Non-Inverting Input B (2. OpAmp Terslemeyen Girişi)
• Pin 6: Inverting Input B (2. OpAmp Tersleyen Girişi)
• Pin 7: Output B (2. OpAmp Çıkışı)
• Pin 8: Output C (3. OpAmp Çıkışı)
• Pin 9: Inverting Input C (3. OpAmp Tersleyen Girişi)
• Pin 10: Non-Inverting Input C (3. OpAmp Terslemeyen Girişi)
• Pin 11: GND (Toprak) / V- (Negatif Besleme)
• Pin 12: Non-Inverting Input D (4. OpAmp Terslemeyen Girişi)
• Pin 13: Inverting Input D (4. OpAmp Tersleyen Girişi)
• Pin 14: Output D (4. OpAmp Çıkışı)

Temel Devre Konfigürasyonları:

Tersleyen (Inverting) Yükselteç

• Giriş direnci (Ri) tersleyen girişe bağlanır
• Geri besleme direnci (Rf) tersleyen giriş ve çıkış arasına bağlanır
• Terslemeyen giriş, bir gerilim bölücü ile V_CC/2 seviyesine bias edilir
• Kazanç = -Rf/Ri formülü ile hesaplanır
• AC sinyaller için giriş direncine seri kapasitör eklenir

Terslemeyen (Non-Inverting) Yükselteç

• Giriş sinyali terslemeyen girişe bağlanır (bias edilmiş)
• Ri toprak ile tersleyen giriş arasına bağlanır
• Rf tersleyen giriş ve çıkış arasına bağlanır
• Kazanç = 1 + (Rf/Ri) formülü ile hesaplanır
• AC kuplaj için girişe seri kapasitör eklenir

Çoklu Sensör İzleme Sistemi

• Her bir kanal farklı bir sensör için kullanılabilir
• Kanallar arası 120dB izolasyon sayesinde girişimler minimize edilir
• Tek bir entegre ile 4 sensör sinyali işlenebilir
• Farklı sensörler için uygun sinyal koşullandırma devreleri tasarlanabilir
• PCB alanından tasarruf sağlanır

Besleme ve Bypass:

• V+ (Pin 4) pozitif beslemeye bağlanır
• GND (Pin 11) toprak hattına bağlanır
• V+ ile GND arasına 0.1µF seramik ve 10µF elektrolitik bypass kapasitörleri bağlanır
• Tek besleme devrelerde sanal toprak için V_CC'nin yarısı oluşturulur
• Sanal toprak için iki eşit değerli direnç (örn. 10kΩ) ile gerilim bölücü ve bu noktaya paralel bir kapasitör (1-10µF) bağlanır

Yüksek Sıcaklık Uygulamaları İçin Tasarım İpuçları:

• PCB'de yeterli ısı dağılımı sağlayın
• Giriş ofset voltajının sıcaklıkla değişimini hesaba katın
• Yüksek sıcaklıkta düşük açık döngü kazancı olabileceğini göz önünde bulundurun
• Kritik uygulamalarda ek soğutma düşünün
• Isıl genleşmeye dayanıklı PCB materyalleri kullanın

Sorun Giderme ve İpuçları

LM224N OpAmp Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltaj Sınırlaması: LM224N çıkışı toprak seviyesine inebilir ancak V_CC'ye yaklaşık 1.5V kalana kadar çıkabilir
• Sıcaklık Kaynaklı Sapma: Geniş sıcaklık aralıklarında ofset ve kazanç değişimlerini kompanze edin
• Gürültü Sorunları: Güç hattı filtrelemesini artırın ve uygun topraklama yapın
• Slew Rate Sınırlaması: Yüksek frekanslı sinyallerde çıkış bozulması olabilir, sinyal frekanslarını uygun şekilde sınırlayın
• Kanallar Arası Girişim: Hassas uygulamalarda PCB düzenine dikkat edin

Askeri ve Endüstriyel Uygulamalar İçin İpuçları

• Yüksek güvenilirlik için besleme hattına transient ve ters polarite koruma devreleri ekleyin
• Kritik uygulamalar için yedekli sistem tasarlayın
• EMI/RFI filtresi ekleyin, özellikle endüstriyel ortamlarda
• Titreşimli ortamlarda bileşenleri güvenli şekilde sabitleyin
• MIL standardı uygulamalar için kalite testlerine dikkat edin

Performans Optimizasyonu

• Kullanılmayan OpAmp'ları terslemeyen modda bağlayarak kararlı hale getirin
• Yüksek kazançlı devrelerde kaskad yapı tercih edin
• Yüksek sıcaklıklarda performans azalacağı için tasarımda güvenlik payı bırakın
• Hassas uygulamalarda metal film dirençler ve kaliteli kapasitörler kullanın
• Uzun ömürlü sistemlerde bileşen eskime etkilerini hesaba katın
