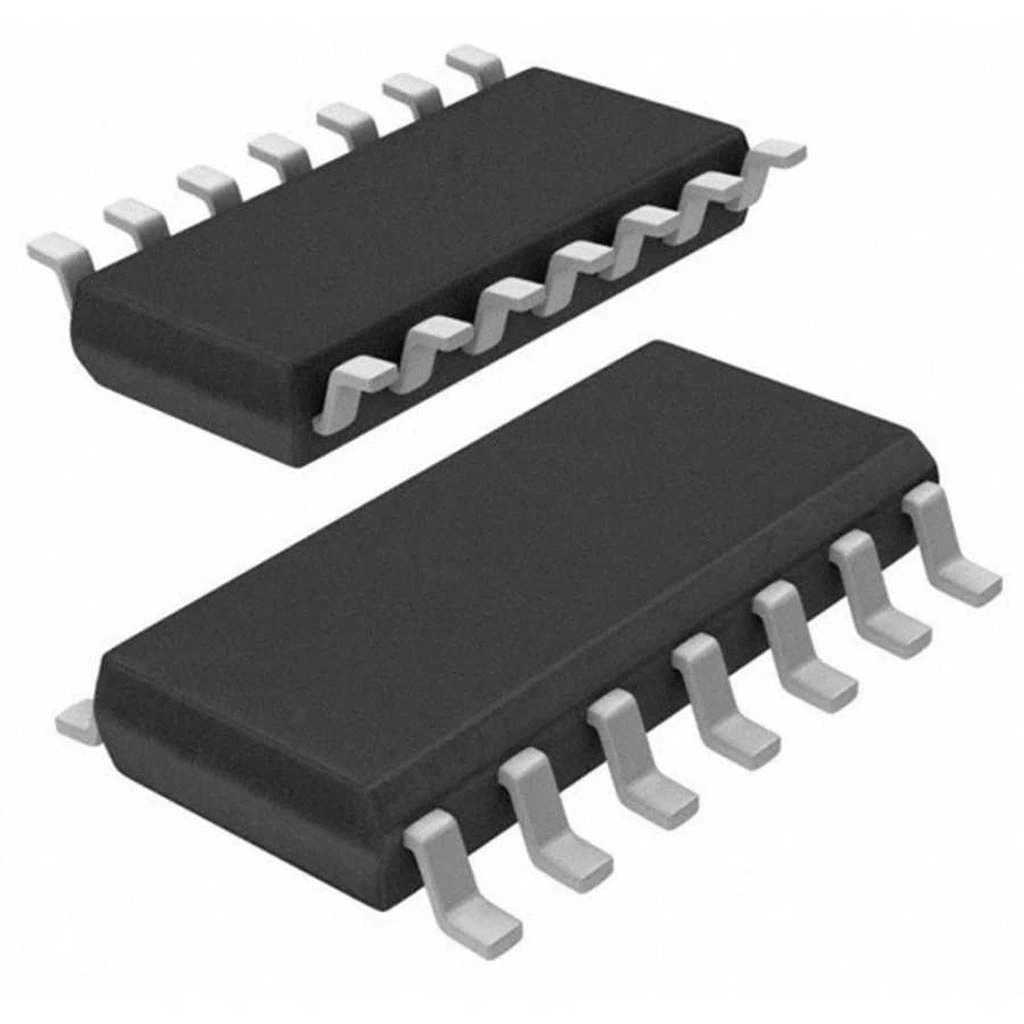

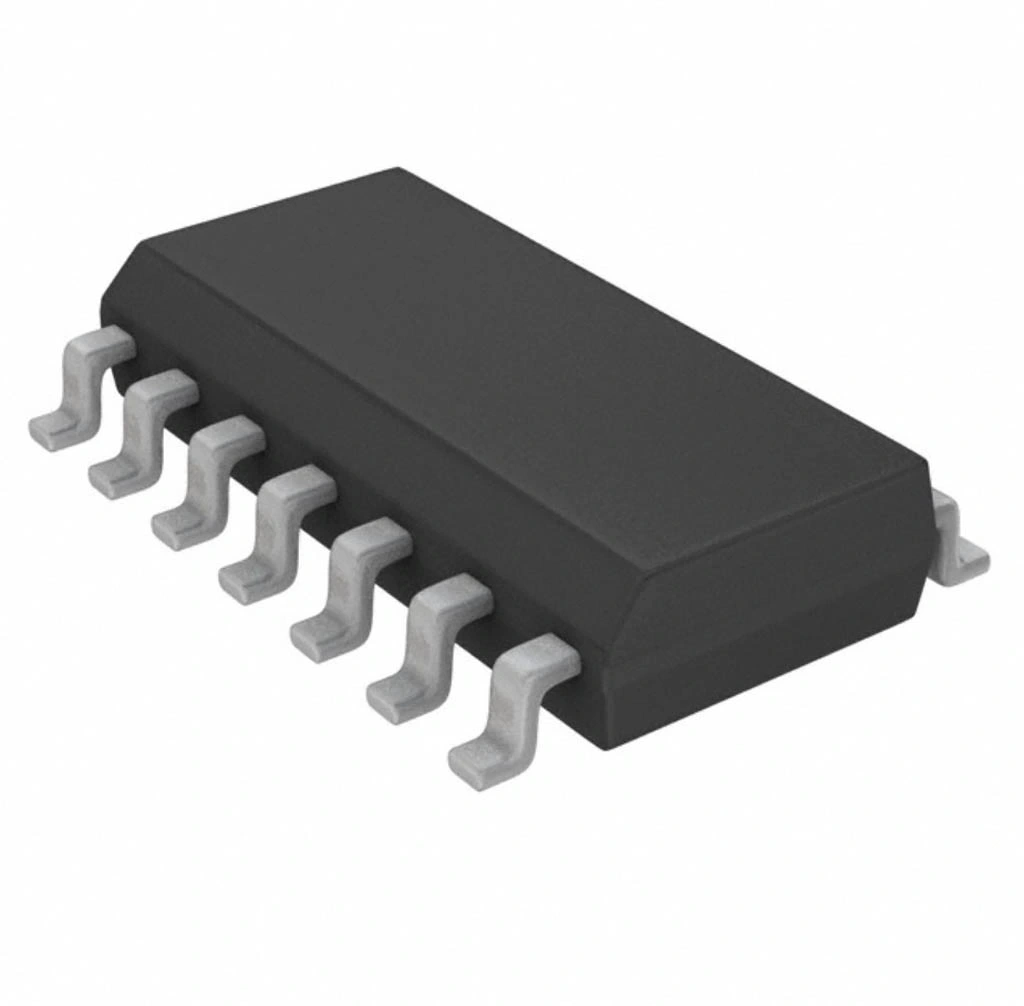

LM224 SMD OpAmp Entegresi SOIC-14
LM224, tek besleme ile çalışabilen dörtlü operasyonel yükselteç entegresidir. SOIC-14 SMD paketinde sunulan bu entegre, geniş besleme voltajı aralığı ve -40°C ile +105°C arasındaki geniş sıcaklık aralığında çalışabilme özelliğine sahiptir.
Dört adet bağımsız yüksek kazançlı operasyonel yükselteç içeren LM224, askeri ve endüstriyel uygulamalar için tasarlanmıştır. Elektronik komponentler arasında kompakt yapısı ve geniş sıcaklık aralığında çalışabilmesiyle öne çıkar.
Giriş ortak mod voltaj aralığının toprak seviyesine kadar inmesi sayesinde entegreler içinde tek besleme gerektiren uygulamalar için idealdir. OpAmp olarak özellikle yüksek performans gerektiren askeri ve endüstriyel sistemlerde tercih edilir.
Teknik Özellikler
LM224 SMD OpAmp Entegresi SOIC-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Entegre Tipi: Operasyonel Yükselteç (OpAmp)
- Üretici: Texas Instruments / ST Microelectronics / ON Semiconductor
- Paket Tipi: SOIC-14 (Small Outline Integrated Circuit)
- Kanal Sayısı: 4 (Dörtlü OpAmp)
- Besleme Voltajı Aralığı: 3V - 32V (tek besleme) veya ±1.5V - ±16V (çift besleme)
- Önerilen Çalışma Voltajı: 5V - 15V
- Giriş Ofset Voltajı: 2mV (tipik), 7mV (maksimum)
- Giriş Bias Akımı: 20nA (tipik), 250nA (maksimum)
- Açık Döngü Kazancı: 100dB (tipik, VCC = 15V, RL ≥ 2kΩ)
- Kazanç-Bant Genişliği Çarpımı: 1,2MHz (tipik)
- Slew Rate: 0.5V/μs (tipik)
- Ortak Mod Reddetme Oranı (CMRR): 85dB (tipik)
- Güç Kaynağı Reddetme Oranı (PSRR): 96dB (tipik)
- Giriş Ortak Mod Voltaj Aralığı: 0V ile (VCC - 1.5V) arası
- Çıkış Voltaj Salınımı: 0V ile (VCC - 1.5V) arası
- Çıkış Kısa Devre Akımı: 20mA (tipik)
- Çalışma Sıcaklığı: -40°C ile +105°C arası
- Güç Tüketimi: 24mW (tipik, VCC = 5V)
- Montaj Tipi: Yüzey Montaj (SMD/SMT)
- Pin Sayısı: 14
- Boyutlar (yaklaşık): 8.65mm x 3.91mm x 1.55mm
- Kanal Ayrılma: 120dB (tipik)
- RoHS Uyumluluğu: Evet
Kullanım Alanları
LM224 SMD OpAmp Entegresi SOIC-14'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Askeri ve Havacılık Uygulamaları
- Geniş sıcaklık aralığı gerektiren sistemler
- Sensör arayüzleri
- Sinyal koşullandırma devreleri
- Kontrol sistemleri
- Telemetri devreleri
Endüstriyel Kontrol Sistemleri
- PLC sinyal koşullandırma
- Otomasyon devreleri
- Güç yönetim birimleri
- Motor kontrol sistemleri
- Sensör ağları
Uzay Tasarımı Gerektiren Uygulamalar
- PCB alanından tasarruf gerektiren sistemler
- Kompakt elektronik cihazlar
- Mobil test ekipmanları
- Çoklu analog sinyal işleme gerektiren cihazlar
- Minyatür sinyal işleme modülleri
Avantajlar ve Özellikler
LM224 SMD OpAmp Entegresi SOIC-14'ün sağladığı avantajlar ve çözümler.
- Dörtlü OpAmp: Tek pakette dört bağımsız yükselteç
- SMD Paket: Minimum PCB alanı kullanımı
- Tek Besleme Özelliği: 3V-32V arası tek besleme ile çalışabilme
- Geniş Sıcaklık Aralığı: -40°C ile +105°C arası çalışabilme
- Geniş Ortak Mod Aralığı: Toprak seviyesine kadar giriş sinyali işleyebilme
- Askeri-Endüstriyel Kalite: Zorlu çevre koşullarında güvenilir performans
- Geniş Besleme Aralığı: 3V ile 32V arası çalışabilme esnekliği
- Yüksek Kanallar Arası İzolasyon: 120dB tipik kanal ayrılma
- Yüksek Kazanç: 100dB tipik açık döngü kazancı
- Mekanik Dayanıklılık: SMD yapının sağladığı titreşim ve şok direnci
Devre Tasarımı ve Kullanım
LM224 SMD OpAmp Entegresi SOIC-14'ün devre tasarımında kullanımı hakkında bilgiler.
İpucu: SMD lehimlemede düşük sıcaklıklı lehim ve kaliteli flux kullanın.
Pin Yapılandırması (SOIC-14):
- Pin 1: Output A (1. OpAmp Çıkışı)
- Pin 2: Inverting Input A (1. OpAmp Tersleyen Girişi)
- Pin 3: Non-Inverting Input A (1. OpAmp Terslemeyen Girişi)
- Pin 4: V+ (Pozitif Besleme)
- Pin 5: Non-Inverting Input B (2. OpAmp Terslemeyen Girişi)
- Pin 6: Inverting Input B (2. OpAmp Tersleyen Girişi)
- Pin 7: Output B (2. OpAmp Çıkışı)
- Pin 8: Output C (3. OpAmp Çıkışı)
- Pin 9: Inverting Input C (3. OpAmp Tersleyen Girişi)
- Pin 10: Non-Inverting Input C (3. OpAmp Terslemeyen Girişi)
- Pin 11: GND (Toprak) / V- (Negatif Besleme)
- Pin 12: Non-Inverting Input D (4. OpAmp Terslemeyen Girişi)
- Pin 13: Inverting Input D (4. OpAmp Tersleyen Girişi)
- Pin 14: Output D (4. OpAmp Çıkışı)
Temel Devre Konfigürasyonları:
Tersleyen (Inverting) Yükselteç
- Giriş direnci (Ri) tersleyen girişe bağlanır
- Geri besleme direnci (Rf) tersleyen giriş ve çıkış arasına bağlanır
- Terslemeyen giriş, bir gerilim bölücü ile VCC/2 seviyesine bias edilir
- Kazanç = -Rf/Ri formülü ile hesaplanır
- AC sinyaller için giriş direncine seri kapasitör eklenir
Terslemeyen (Non-Inverting) Yükselteç
- Giriş sinyali terslemeyen girişe bağlanır (bias edilmiş)
- Ri toprak ile tersleyen giriş arasına bağlanır
- Rf tersleyen giriş ve çıkış arasına bağlanır
- Kazanç = 1 + (Rf/Ri) formülü ile hesaplanır
- AC kuplaj için girişe seri kapasitör eklenir
Aktif Filtre Bankası
- Her bir OpAmp farklı bir filtreleme görevi için kullanılabilir
- Alçak geçiren, yüksek geçiren, bant geçiren ve bant durduran filtreler
- Sallen-Key veya Multiple Feedback topolojileri kullanılabilir
- Tek bir IC ile tam audio ekolayzer bölümü oluşturulabilir
- Kompakt PCB tasarımı için ideal
SMD Montaj ve Besleme Bağlantıları:
- SMD lehimleme için ince uçlu havya veya sıcak hava istasyonu kullanın
- V+ (Pin 4) pozitif beslemeye bağlanır
- GND (Pin 11) toprak hattına bağlanır
- V+ ile GND arasına 0.1µF seramik ve 10µF elektrolitik bypass kapasitörleri bağlanır
- Bypass kapasitörleri entegre pinlerine mümkün olduğunca yakın yerleştirilmelidir
- Tek besleme devrelerde sanal toprak için VCC'nin yarısı oluşturulur
PCB Tasarım İpuçları:
- Termal yolu iyileştirmek için GND pininin altına termal via'lar ekleyin
- Sinyal yollarını kısa tutun, özellikle hassas giriş sinyalleri için
- Analog ve dijital toprakları uygun şekilde ayırın
- Güç hatlarında yeterli genişlikte izler kullanın
- Yüksek sıcaklık uygulamaları için termal tasarıma özen gösterin
Sorun Giderme ve İpuçları
LM224 SMD OpAmp Entegresi SOIC-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkış Voltaj Sınırlaması: LM224 çıkışı toprak seviyesine inebilir ancak VCC'ye yaklaşık 1.5V kalana kadar çıkabilir
- SMD Lehimleme Zorlukları: Kaliteli flux, uygun havya sıcaklığı ve doğru teknik kullanın
- Sıcaklık Kaynaklı Sapma: Geniş sıcaklık aralıklarında ofset ve kazanç değişimlerini kompanze edin
- Gürültü Sorunları: Güç hattı filtrelemesini artırın ve uygun topraklama yapın
- Kanallar Arası Girişim: Hassas uygulamalarda PCB düzenine dikkat edin, sinyalleri izole edin
SMD Montaj İpuçları
- İnce uçlu havya ve 0.5mm lehim teli kullanın
- Entegrenin pin 1 işaretini doğru yönlendirin (genellikle köşede bir nokta veya çentik bulunur)
- İnce cımbız kullanarak entegrenin konumunu ayarlayın
- Kısa devre kontrolü için lehimleme sonrası bir büyüteç ile inceleme yapın
- ESD koruması kullanarak statik elektrik hasarını önleyin
Yüksek Sıcaklık Uygulamaları İçin İpuçları
- PCB'de yeterli ısı dağılımı sağlayın
- Giriş ofset voltajının sıcaklıkla değişimini hesaba katın
- Yüksek sıcaklıkta düşük açık döngü kazancı olabileceğini göz önünde bulundurun
- Kritik uygulamalarda ek soğutma düşünün
- Kompakt tasarımlarda bileşenler arası ısı transferini minimize edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
OpAmp entegreleri ile analog sinyal işleme ve yükseltme uygulamalarınızı gerçekleştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM224 SMD ile LM224N DIP arasındaki fark nedir?
Elektriksel özellikler aynıdır, fark fiziksel yapıdadır. SMD versiyonu (SOIC-14) daha küçük, yüzey montajlı ve daha az yer kaplar. DIP versiyonu delikli montaj gerektirir.
LM224 SMD ve LM324 SMD arasındaki fark nedir?
LM224 daha geniş sıcaklık aralığında (-40°C ile +105°C) çalışır. LM324 ise ticari sıcaklık aralığında (0°C ile +70°C) çalışır.
SOIC-14 paketi nasıl lehimlenir?
İnce uçlu havya ve flux kullanarak pin-pin lehimleme veya sıcak hava istasyonu ile toplu lehimleme yapılabilir. Lehim pastası ve reflow tekniği de kullanılabilir.
Kompakt PCB tasarımında LM224 nasıl kullanılmalıdır?
Bypass kapasitörlerini yakın yerleştirin, sinyal yollarını kısa tutun, entegre altına termal vialar ekleyin ve çift taraflı PCB kullanın.
Yüksek sıcaklıkta çalışma esnasında ne tür önlemler alınmalıdır?
Termal yönetim için bakır alanları artırın, kritik devrelerde sıcaklık kompanzasyonu ekleyin ve performans düşüşlerini tasarım marjı olarak hesaba katın.
Dört kanallı OpAmp'ı ayrı devreler için kullanmak mümkün mü?
Evet, tüm kanallar bağımsızdır. Kanal ayrılmasının 120dB olması sayesinde birbirlerini etkilemeden farklı görevler için kullanılabilirler.
Gelişmiş 4-Op-Amp enstrümantasyon yükselteci nasıl yapılır?
Klasik 3-Op-Amp tasarımına dördüncü OpAmp'ı çıkış filtrelemesi için ekleyerek. İlk iki OpAmp fark yükselteci, üçüncüsü kazanç, dördüncüsü filtre görevini üstlenir.
LM224 SMD, askeri uygulamalar için uygun mu?
Geniş sıcaklık aralığı ve güvenilir performansı sayesinde uygundur. Ancak tam askeri standartlar için özel MIL-SPEC sertifikalı versiyonları tercih edilmelidir.
