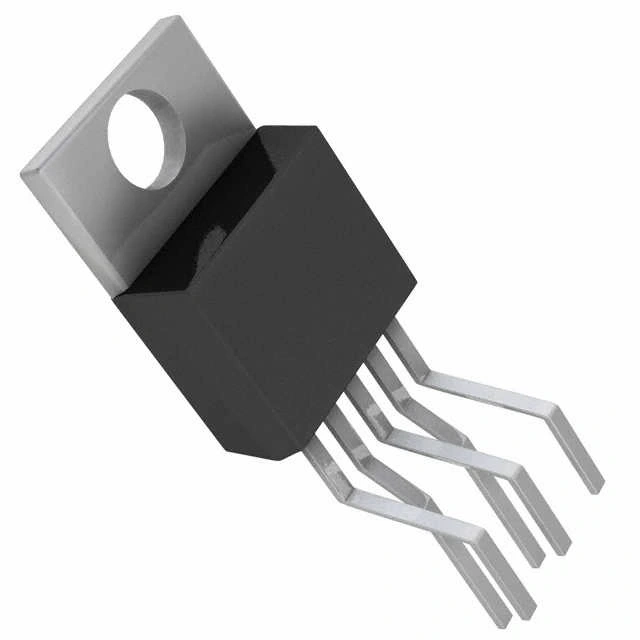

LM1875 TO-220 DIP 20W Ses Amplifikatörü Entegresi

LM1875 TO-220 DIP 20W Ses Amplifikatörü Entegresi

LM1875 TO-220 DIP 20W Ses Amplifikatörü Entegresi, National Semiconductor (şimdi Texas Instruments) tarafından üretilen, yüksek kaliteli ses çıkışı sağlayan monolitik güç amplifikatörüdür. TO-220-5 paketinde sunulan bu entegre, 20 watt'a kadar çıkış gücü sağlayabilmesi, düşük harmonik distorsiyon oranı ve geniş besleme voltajı aralığı ile kaliteli ses sistemleri için ideal bir çözümdür. Sınıf AB çıkış katı ile verimli ve temiz ses üretir.

Hi-Fi audio sistemleri, aktif hoparlörler ve kaliteli amplifikatör devreleri için tasarlanan LM1875, ses amplifikatörü entegresi kategorisinde kullanımı kolay, ekonomik ve güvenilir bir seçenektir. Dahili termal koruma, kısa devre koruması ve SOA (Safe Operating Area) koruması sayesinde zorlu çalışma koşullarında bile güvenli şekilde çalışır.

Beş pin yapısı, basit devre tasarımı ve düşük komponent ihtiyacı ile hem hobi hem de profesyonel uygulamalar için tercih edilen bu entegreler, elektronik komponentler dünyasında özellikle DIY (Kendin Yap) ses projeleri için popüler bir seçimdir. Standart TO-220 paketi sayesinde kolay soğutma imkanı sunan LM1875, tek veya çift (stereo) kanal yapılandırmalarında kullanılabilir.

---

Teknik Özellikler

LM1875 TO-220 DIP 20W Ses Amplifikatörü Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments (National Semiconductor)
• Entegre Tipi: Ses Güç Amplifikatörü
• Paket Tipi: TO-220-5 (Pentawatt)
• Pin Sayısı: 5
• Çıkış Gücü: 20W (8Ω, ±25V, THD=1%)
• Besleme Voltajı Aralığı: ±12V ile ±30V arası (çift besleme)
• Optimum Besleme Voltajı: ±25V
• Amplifikatör Sınıfı: AB
• Kanal Sayısı: 1 (Mono)
• Toplam Harmonik Bozulma (THD+N): 0.015% (1kHz, 20W)
• Sinyal/Gürültü Oranı (S/N): 105dB
• Güç Bandgenişliği: 70kHz
• Slew Rate: 8V/μs
• Giriş Empedansı: 400kΩ (tipik)
• Kazanç (Av): 20dB (10x), harici olarak ayarlanabilir
• PSRR (Power Supply Rejection Ratio): 90dB
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Quiescent Akım: 70mA (tipik)
• Koruma Özellikleri: Termal koruma, kısa devre koruması, SOA koruması
• Termal Direnç (Junction-Case): 3°C/W
• Frekans Yanıtı: 10Hz - 70kHz (±0.5dB)
• Uyumlu Hoparlör Empedansı: 4Ω - 16Ω (8Ω optimum)
• CMRR (Common Mode Rejection Ratio): 90dB
• Besleme Voltage Rejection Ratio: 54dB
• Çıkış Offset Voltajı: 10mV (max)
• RoHS Uyumluluğu: Evet
• Boyutlar: ~10mm x 15mm x 4.5mm (paket)
• Ağırlık: ~2g

---

Kullanım Alanları

LM1875 TO-220 DIP 20W Ses Amplifikatörü Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hi-Fi Ses Sistemleri

• Stereo amplifikatörler (iki entegre ile)
• Aktif hoparlör sistemleri
• Kulaklık amplifikatörleri
• Masaüstü amplifikatörler
• Yüksek kaliteli ses çıkış devreleri

Hobi ve DIY Projeleri

• Kendin yap amplifikatörler
• Modüler ses sistemleri
• Arduino/Raspberry Pi ses projeleri
• Müzik enstrümanı amplifikatörleri
• Audiofile deneme projeleri

Endüstriyel ve Özel Uygulamalar

• Stüdyo monitör amplifikatörleri
• PA sistemleri
• Seslendirme sistemleri
• Test ve ölçüm cihazları
• Profesyonel audio ekipmanları

---

Avantajlar ve Özellikler

LM1875 TO-220 DIP 20W Ses Amplifikatörü Entegresi'nin sağladığı avantajlar ve çözümler.

• Yüksek Ses Kalitesi: Düşük THD ve geniş frekans yanıtı ile hi-fi performans
• Kolay Kullanım: Minimum harici komponentle devre tasarımı yapılabilme
• Entegre Korumalar: Termal ve kısa devre koruma ile güvenli çalışma
• Yüksek Güç Çıkışı: 20W'a kadar güç ile yeterli ses seviyesi
• Ayarlanabilir Kazanç: Harici dirençlerle özelleştirilebilir kazanç
• Düşük Gürültü: Yüksek S/N oranı ile temiz ses
• Geniş Besleme Aralığı: ±12V ile ±30V arası esneklik
• TO-220 Paketi: Kolay soğutucu montajı ve ısı yönetimi
• Standart Pinout: Basit devre tasarımı ve değişim imkanı
• Maliyet-Performans Oranı: Ekonomik fiyatla profesyonel ses kalitesi

---

Bağlantı ve Kullanım

LM1875 TO-220 DIP 20W Ses Amplifikatörü Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

Pin Konfigürasyonu (TO-220-5 Paketi):

• Pin 1 (–IN): İnverting (negatif) giriş
• Pin 2 (+IN): Non-inverting (pozitif) giriş
• Pin 3 (V–): Negatif besleme voltajı
• Pin 4 (VOUT): Çıkış
• Pin 5 (V+): Pozitif besleme voltajı

Temel Bağlantı Şeması:

• Besleme:
  • Pin 5 (V+): Pozitif besleme (tipik +25V)
  • Pin 3 (V–): Negatif besleme (tipik -25V)
  • 1000μF elektrolitik ve 100nF seramik kapasitörler her besleme hattına paralel
• Giriş Devresi:
  • Pin 2 (+IN): 1μF film kapasitör üzerinden ses kaynağına (AC bağlantı)
  • 10kΩ direnç Pin 2 ve toprak arasına (polarizasyon)
• Geri Besleme Devresi:
  • 22kΩ direnç Pin 1 (–IN) ve Pin 4 (VOUT) arasına (R1)
  • 2.2kΩ direnç Pin 1 (–IN) ve toprak arasına (R2)
  • Kazanç = 1 + (R1/R2) = 1 + (22kΩ/2.2kΩ) = 11 (~21dB)
• Çıkış Devresi:
  • Pin 4 (VOUT): 8Ω hoparlöre doğrudan bağlantı (çift besleme ile)
  • 10Ω direnç ve 100nF kapasitör paralel olarak hoparlöre (Zobel ağı)
  • 0.5-1.0μH bobin seri olarak hoparlöre (RF filtreleme)
• Stabilizasyon:
  • 100nF kapasitör Pin 2 (+IN) ve toprak arasına
  • 47pF kapasitör Pin 1 (–IN) ve Pin 4 (VOUT) arasına paralel

Soğutma Gereksinimleri:

• 3°C/W veya daha düşük termal dirençli soğutucu
• Termal macun veya termal ped (soğutucu ile entegre arasına)
• Soğutucuyu uygun şekilde sabitleme (montaj vidası veya klips)
• Yeterli hava akışı sağlama

Kazanç Hesaplama:

• Av = 1 + (R1/R2)
• R1: Pin 1 (–IN) ve Pin 4 (VOUT) arasındaki direnç
• R2: Pin 1 (–IN) ve toprak arasındaki direnç
• Önerilen minimum kazanç: 10 (20dB)
• Tipik uygulamalar için kazanç: 11-25 (21-28dB)

---

Örnek Projeler

LM1875 TO-220 DIP 20W Ses Amplifikatörü Entegresi kullanılarak yapılabilecek örnek projeler.

20W Mono Amplifikatör

Müzik sistemleri, enstrüman amplifikatörleri veya genel ses yükseltme amaçlı basit bir amplifikatör devresi.

Gerekli Malzemeler:

• 1x LM1875 ses amplifikatörü entegresi
• 1x Soğutucu (3°C/W veya daha düşük termal dirençli)
• 1x Termal macun
• 1x 8Ω 25W hoparlör
• 1x ±25V çift yönlü güç kaynağı (trafo veya SMPS)
• 2x 1000μF/35V elektrolitik kapasitör (besleme filtresi)
• 2x 100nF seramik kapasitör (besleme filtresi)
• 1x 1μF/50V film kapasitör (giriş bloklama)
• 1x 10kΩ 1/4W metal film direnç (giriş bias)
• 1x 22kΩ 1/4W metal film direnç (geri besleme, R1)
• 1x 2.2kΩ 1/4W metal film direnç (geri besleme, R2)
• 1x 47pF seramik kapasitör (geri besleme stabilizasyonu)
• 1x 10Ω 1/4W direnç (Zobel ağı)
• 1x 100nF film kapasitör (Zobel ağı)
• 1x 0.5μH endüktans bobini (RF filtresi)
• 1x 10kΩ potansiyometre (ses kontrolü)
• 1x RCA jak (ses girişi)
• 1x SPST anahtar (açma/kapama)
• 1x PCB veya delikli pertinaks
• Kablolar ve montaj malzemeleri

Bağlantı Adımları:

• LM1875'i soğutucuya termal macun ile monte edin ve PCB'ye yerleştirin
• Pin 5'i (V+) +25V beslemeye, Pin 3'ü (V–) -25V beslemeye bağlayın
• Her besleme hattına 1000μF ve 100nF kapasitörleri paralel bağlayın
• RCA jakı giriş olarak kullanın ve 10kΩ potansiyometreye bağlayın
• Potansiyometrenin çıkışını 1μF kapasitör üzerinden Pin 2'ye (+IN) bağlayın
• 10kΩ direnci Pin 2 ve toprak arasına bağlayın
• 22kΩ direnci Pin 1 (–IN) ve Pin 4 (VOUT) arasına bağlayın
• 2.2kΩ direnci Pin 1 (–IN) ve toprak arasına bağlayın
• 47pF kapasitörü 22kΩ dirence paralel bağlayın (opsiyonel, stabilizasyon için)
• Pin 4'ten (VOUT) 0.5μH bobin üzerinden hoparlöre bağlantı yapın
• 10Ω direnç ve 100nF kapasitörü seri bağlayarak hoparlöre paralel ekleyin (Zobel ağı)
• Besleme hatlarını kontrol edin ve sistemi test edin

Stereo Hi-Fi Amplifikatör

İki adet LM1875 kullanarak yüksek kaliteli stereo amplifikatör yapımı.

Gerekli Malzemeler:

• 2x LM1875 ses amplifikatörü entegresi
• 2x Soğutucu (veya 1x büyük ortak soğutucu)
• 1x Termal macun
• 2x 8Ω 25W hoparlör
• 1x ±25V çift yönlü güç kaynağı (2A veya üzeri)
• 4x 1000μF/35V elektrolitik kapasitör (besleme filtresi)
• 4x 100nF seramik kapasitör (besleme filtresi)
• 2x 1μF/50V film kapasitör (giriş bloklama)
• 2x 10kΩ 1/4W metal film direnç (giriş bias)
• 2x 22kΩ 1/4W metal film direnç (geri besleme, R1)
• 2x 2.2kΩ 1/4W metal film direnç (geri besleme, R2)
• 2x 47pF seramik kapasitör (geri besleme stabilizasyonu)
• 2x 10Ω 1/4W direnç (Zobel ağı)
• 2x 100nF film kapasitör (Zobel ağı)
• 2x 0.5μH endüktans bobini (RF filtresi)
• 1x 10kΩ çift potansiyometre (stereo ses kontrolü)
• 1x Ton kontrol devresi (opsiyonel)
• 2x RCA jak (L ve R giriş)
• 1x DPST anahtar (çift kutuplu açma/kapama)
• 1x PCB
• 1x Metal kasa (ekranlama için)
• Kablolar ve montaj malzemeleri

Bağlantı Adımları:

• İki LM1875'i soğutuculara monte edin ve PCB üzerine yerleştirin
• Her entegrenin Pin 5'ini (V+) +25V beslemeye, Pin 3'ünü (V–) -25V beslemeye bağlayın
• Her besleme hattına ayrı 1000μF ve 100nF kapasitörleri paralel bağlayın
• Stereo RCA jakları giriş olarak kullanın ve çift potansiyometreye bağlayın
• Potansiyometrenin sol kanal çıkışını 1μF kapasitör üzerinden ilk LM1875'in Pin 2'sine bağlayın
• Potansiyometrenin sağ kanal çıkışını 1μF kapasitör üzerinden ikinci LM1875'in Pin 2'sine bağlayın
• Her entegre için 10kΩ direnci Pin 2 ve toprak arasına bağlayın
• Her entegre için 22kΩ direnci Pin 1 (–IN) ve Pin 4 (VOUT) arasına bağlayın
• Her entegre için 2.2kΩ direnci Pin 1 (–IN) ve toprak arasına bağlayın
• Her entegre için 47pF kapasitörü 22kΩ dirence paralel bağlayın
• Her entegrenin Pin 4'ünden (VOUT) 0.5μH bobin üzerinden ilgili hoparlöre bağlantı yapın
• Her hoparlöre 10Ω direnç ve 100nF kapasitörden oluşan Zobel ağı ekleyin
• Besleme hatlarını ve bağlantıları kontrol ederek sistemi test edin

---

Sorun Giderme ve İpuçları

LM1875 TO-220 DIP 20W Ses Amplifikatörü Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu kullanın, termal macun uygulamasını kontrol edin, besleme voltajını düşürün
• Çıkışta Distorsiyon: Besleme voltajını kontrol edin, giriş seviyesini azaltın, geri besleme dirençlerini doğrulayın
• Uğultu/Hum: Topraklama iyileştirin, besleme filtrelerini artırın, transformatörü uzaklaştırın
• Kararsızlık/Salınım: Geri besleme kapasitörünü kontrol edin, besleme filtrelerini iyileştirin, Zobel ağını ekleyin
• Düşük Çıkış Gücü: Besleme voltajını kontrol edin, hoparlör empedansını doğrulayın, giriş sinyal seviyesini artırın

Performans İyileştirme İpuçları

• Besleme kapasitörlerini büyüterek (2200μF+) güç kaynağı gürültüsünü azaltın
• Metal film dirençler ve polipropilen kapasitörler kullanarak ses kalitesini artırın
• Çift taraflı PCB ile toprak düzlemi oluşturun ve elektromanyetik girişimi azaltın
• Yıldız topraklama düzeni uygulayarak toprak döngülerini engelleyin
• Giriş ve çıkış kablolarını mümkün olduğunca kısa tutun
• Giriş kısımları için ekranlı kablo kullanın
• Düşük ESR değerli kapasitörler kullanarak filtreleme etkinliğini artırın
• Toroid transformatör kullanarak manyetik sızıntıyı azaltın

---

Paket İçeriği

• LM1875 TO-220 DIP 20W Ses Amplifikatörü Entegresi

---
