LM1117 SMD 5V Doğrusal Voltaj Regülatörü

LM1117 SMD 5V Doğrusal Voltaj Regülatörü

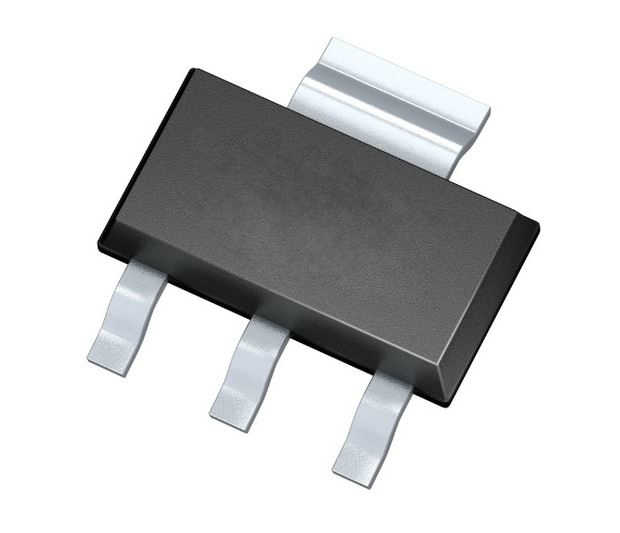

LM1117 SMD 5V, Texas Instruments tarafından üretilen düşük dropout (LDO) doğrusal voltaj regülatör entegresidir. SOT-223 yüzey montaj paketinde sunulan bu regülatör, 1.2V kadar düşük bir dropout voltajı ile 5V sabit çıkış sağlar. Maximum 800mA çıkış akımı kapasitesi ve geniş giriş voltaj aralığı ile çeşitli elektronik uygulamalarda tercih edilir.

Aşırı sıcaklık ve kısa devre korumaları bulunan bu güç entegresi, minimum harici komponent gereksinimi sayesinde PCB alanından tasarruf sağlar. SMD yapısıyla modern elektronik devre tasarımlarına uygun olan LM1117, 3-pin mimarisinde kullanım kolaylığı sunar.

5V referans voltajının gerektiren mikrodenetleyiciler ve sensör devreleri için ideal olan entegreler arasında yer alan LM1117 SMD 5V, elektronik komponentler içinde temiz, düşük gürültülü ve kararlı 5V güç kaynağı çözümü arayanlar için mükemmel bir seçimdir.

---

Teknik Özellikler

LM1117 SMD 5V Doğrusal Voltaj Regülatörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments
• Ürün Serisi: LM1117
• Model: LM1117-5.0
• Regülatör Tipi: Doğrusal, Düşük Dropout (LDO)
• Çıkış Voltajı: 5V (Sabit)
• Çıkış Voltaj Toleransı: ±2% (tipik)
• Maksimum Çıkış Akımı: 800mA
• Giriş Voltaj Aralığı: 6.5V - 20V
• Minimum Giriş Voltajı: 6.2V (minimum)
• Maksimum Giriş Voltajı: 20V
• Dropout Voltajı: 1.2V (tipik, 800mA yükte)
• Line Regulation: 0.1% (tipik)
• Load Regulation: 0.2% (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Güç Dağılımı: Paket bağımlı, SOT-223 için yaklaşık 1W (25°C'de)
• Çıkış Gürültüsü: 0.003% (tipik)
• Paket Tipi: SOT-223
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Pin Sayısı: 4 (3 fonksiyonel + 1 tab)
• Quiescent Current: 5mA (tipik)
• Koruma Özellikleri: Termal kapatma, kısa devre koruması, akım sınırlama
• Current Limit: 1.3A (tipik)
• Termal Regülasyon: 0.5% (tipik)
• PSRR (Power Supply Rejection Ratio): 75dB (tipik)
• Termal Direnç (Junction-to-Case): 15°C/W (SOT-223)
• RoHS Uyumluluğu: Evet
• Boyutlar: 6.5mm x 3.5mm x 1.8mm (yaklaşık, SOT-223)

---

Kullanım Alanları

LM1117 SMD 5V Doğrusal Voltaj Regülatörü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Mikrodenetleyici ve Dijital Sistemler

• Arduino ve benzeri geliştirme kartları
• 5V mikrodenetleyici beslemeleri
• FPGA ve CPLD güç kaynakları
• TTL/CMOS lojik devreler
• Raspberry Pi gibi tek kartlı bilgisayarlar

Sensör ve Analog Devreler

• Hassas sensör beslemeleri
• Analog-dijital dönüştürücüler
• Op-amp devreleri
• Sıcaklık ve nem sensörleri
• Basınç, ivme ve manyetik sensörler

İletişim Sistemleri

• RF modül beslemeleri
• WiFi/Bluetooth modülleri
• GPS alıcıları
• Veri aktarım sistemleri
• RS-232/485 arayüzleri

Taşınabilir Cihazlar

• Şarj edilebilir cihazlar
• Mobil ölçüm ekipmanları
• Giyilebilir teknolojiler
• El tipi elektronik cihazlar
• Batarya ile çalışan sistemler

Endüstriyel Kontrol Sistemleri

• PLC beslemeleri
• Otomasyon kontrol devreleri
• Proses kontrol ekipmanları
• Veri toplama sistemleri
• Endüstriyel sensör arayüzleri

---

Avantajlar ve Özellikler

LM1117 SMD 5V Doğrusal Voltaj Regülatörü'nün sağladığı avantajlar ve çözümler.

• Düşük Dropout Voltajı: 1.2V dropout ile daha verimli güç dönüşümü
• Düşük Gürültü: Clean, düşük dalgalanmalı çıkış voltajı
• Yüksek PSRR: 75dB giriş gürültüsü bastırma oranı
• Dahili Korumalar: Termal, kısa devre ve akım sınırlama korumaları
• Kompakt SOT-223 Paketi: PCB alanından tasarruf ve kolay montaj
• Minimum Harici Komponent: Sadece iki kapasitör ile çalışabilme
• Düşük Çıkış Empedansı: Hızlı yük değişimlerine karşı kararlı çalışma
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası endüstriyel çalışma aralığı
• 800mA Çıkış Akımı: Birçok uygulama için yeterli akım kapasitesi
• Kolay Kullanım: 3-pin mimarisi ile basit devre tasarımı

---

Devre Tasarımı ve Uygulama

LM1117 SMD 5V Doğrusal Voltaj Regülatörü'nün devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

SOT-223 paketindeki LM1117 5V regülatörünün pin yerleşimi.

• Pin 1: Ground (GND)
• Pin 2: Output (Vout)
• Pin 3: Input (Vin)
• Pin 4/Tab: Output (Vout) - Isı dağıtımı için PCB'ye bağlanmalı

Temel Devre Şeması

LM1117 5V regülatörü için temel uygulama devresi ve gerekli harici komponentler.

Gerekli Komponentler:

• 1x LM1117 SMD 5V Regülatör
• 1x 10µF Giriş Kapasitörü (Seramik veya Tantalum)
• 1x 22µF Çıkış Kapasitörü (Seramik veya Tantalum)
• Opsiyonel: 1x 100nF Bypass Kapasitörü (gürültü filtreleme için)

Temel Devre Bağlantıları:

1. Input (Pin 3) - Giriş Güç Kaynağı (+) (6.5V-20V arası)
2. Ground (Pin 1) - Giriş Güç Kaynağı (-)
3. Output (Pin 2 ve Pin 4/Tab) - 5V Regüle Çıkış
4. 10µF kapasitör giriş ve toprak arasına bağlanır
5. 22µF kapasitör çıkış ve toprak arasına bağlanır
6. Tab PCB'ye bağlanarak termal performans artırılır

PCB Tasarım Önerileri

LM1117 SMD 5V regülatörü için PCB tasarım önerileri.

• Termal Yönetim:
  • Tab altına bakır alan ve termal vialar ekleyin
  • Yüksek akım çekildiğinde ısı dağılımını iyileştirin
  • Termal viaları PCB'nin alt yüzeyindeki bakır alana bağlayın
  • 500mA üzeri uygulamalarda termal tasarıma önem verin
• Kapasitör Yerleşimi:
  • Giriş ve çıkış kapasitörlerini regülatöre mümkün olduğunca yakın yerleştirin
  • Düşük ESR değerli SMD kapasitörler tercih edin
  • Giriş kapasitörü giriş pini yakınında olmalı
  • Kapasitör bağlantı izlerini kısa tutun
• Yol Genişlikleri:
  • Güç hatları için yeterli genişlikte izler kullanın
  • 800mA için minimum 20mil (0.5mm) genişliğinde izler
  • GND hattı mümkün olduğunca geniş olmalı
  • Toprak düzlemi oluşturun
• Gürültü Azaltma:
  • Dijital ve analog topraklamayı doğru şekilde planlayın
  • Gürültülü devrelerden uzak tutun
  • Hassas devrelere yakın yerleştirin
  • Çıkışa ek filtre kapasitörleri eklenebilir

Uygulama Örnekleri

LM1117 5V regülatörü ile farklı devre uygulamaları.

Mikrodenetleyici Besleme Devresi:

• Giriş: 9V veya 12V adaptör
• Güç LED göstergesi için 1kΩ direnç ve LED eklenebilir
• Çıkışta ilave 100nF bypass kapasitörleri
• Çıkış 5V doğrudan mikrodenetleyici VCC pinine

Düşük Gürültülü Sensör Beslemesi:

• Giriş kapasitörü 22µF'a yükseltilebilir
• Çıkışa LC filtresi (10µH + 10µF) eklenebilir
• İlave 100nF seramik kapasitörler sensörlere yakın konumlandırılır
• Ferrit boncuk ile gürültü filtreleme iyileştirilebilir

Batarya Beslemeli Sistemler:

• 9V pil veya Li-Ion batarya paketi girişi
• Düşük batarya uyarısı için komparatör devresi
• Güç tasarrufu için anahtar/mosfet eklenmesi
• Batarya ömrünü uzatmak için verimli kullanım

---

Sorun Giderme ve İpuçları

LM1117 SMD 5V Doğrusal Voltaj Regülatörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Termal viaları artırın, bakır alanı genişletin, akım tüketimini kontrol edin, giriş/çıkış farkını azaltın
• Çıkış Voltajı Düşük: Giriş voltajını kontrol edin (minimum Vout+1.2V olmalı), yük akımını ölçün, kapasitör ESR değerlerini kontrol edin
• Kararsız Çıkış: Kapasitörleri kontrol edin, düşük ESR değerli kapasitör kullanın, giriş/çıkış kapasitörlerini regülatöre yakın yerleştirin
• Gürültülü Çıkış: Daha fazla filtre kapasitörü ekleyin, ferrit boncuk kullanın, PCB düzenini iyileştirin
• Regülatör Çalışmıyor: Giriş voltajını ölçün, kısa devre kontrolü yapın, pin bağlantılarını doğrulayın

Termal Yönetim İpuçları

LM1117 SMD 5V regülatörü için termal yönetim önerileri.

• PCB Tasarımı:
  • Tab altına minimum 6 termal via ekleyin
  • Viaları PCB'nin arka yüzüne de bağlayın
  • Mümkün olduğunca geniş bakır alan oluşturun
  • Çift taraflı PCB kullanın
• Akım Kapasitesi:
  • 300mA altında ekstra soğutma gerekmez
  • 300-500mA için uygun bakır alan yeterli
  • 500-800mA için genişletilmiş bakır alan ve termal vialar gerekli
  • 800mA ve üzeri için ilave soğutma düşünün
• Verimlilik İyileştirme:
  • Giriş voltajını düşük tutun (7-9V ideal)
  • Isı üretimini azaltmak için minimum giriş-çıkış farkı
  • Yüksek güç uygulamaları için anahtarlamalı regülatör düşünün
  • Ortam sıcaklığını göz önünde bulundurun

Düşük Gürültülü Uygulama İpuçları

Hassas uygulamalar için LM1117 5V ile düşük gürültülü güç kaynağı tasarımı.

• Kapasitör Seçimi:
  • Düşük ESR tantalum veya seramik kapasitörler kullanın
  • Çıkışa ilave 100nF seramik bypass kapasitörü ekleyin
  • Farklı kapasitör değerlerini paralel kullanın (22µF + 1µF + 100nF)
  • X7R veya X5R seramik dielektrik tercih edin
• Filtreleme:
  • Çıkışa 10-47µH ferrit boncuk ve 10µF kapasitör ile LC filtresi
  • Analog ve dijital hatları ayrı filtreleyin
  • Star topraklama düzeni kullanın
  • Giriş hattını ferrit boncukla filtreleyin
• PCB Düzeni:
  • Regülatörü gürültü kaynaklarından uzak tutun
  • Dijital ve analog bölümleri ayırın
  • Toprak planını bölgelere ayırın
  • Yüksek frekans hatlarını güç hatlarından uzak tutun

---

Paket İçeriği

• LM1117 SMD 5V Doğrusal Voltaj Regülatörü

---
