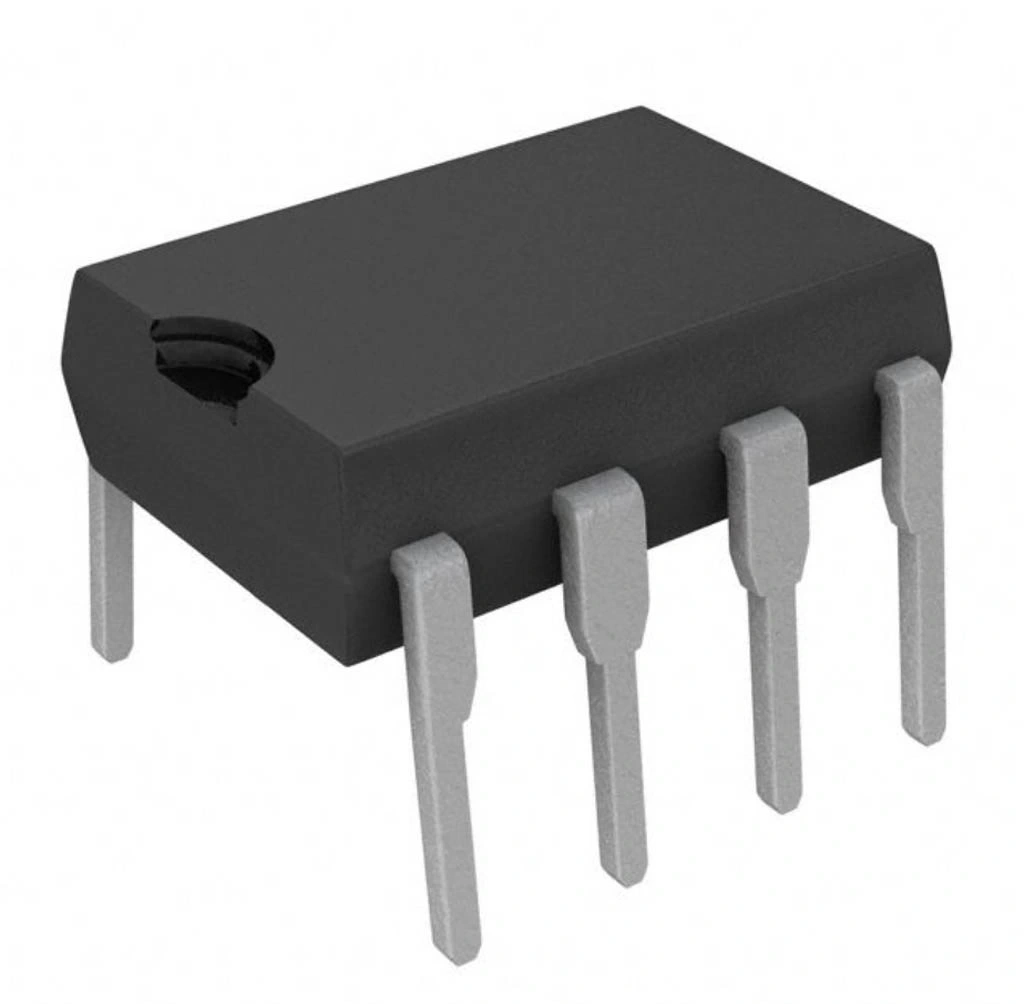

LF357N OpAmp Entegresi Dip-8

LF357N OpAmp Entegresi DIP-8

LF357N, elektronik devrelerde yüksek hız gerektiren uygulamalar için tasarlanmış JFET girişli bir operasyonel amplifikatördür. DIP-8 paketinde sunulan bu entegre, yüksek slew rate ve geniş bant genişliği özellikleriyle hızlı sinyal işleme uygulamalarında tercih edilir.

Texas Instruments, National Semiconductor gibi üreticiler tarafından üretilen LF357N, 50V/µs slew rate ve 20 MHz bant genişliği ile olağanüstü hız sunar. Elektronik komponentler arasında yüksek hızlı sinyal işleme uygulamalarında öne çıkar.

Yüksek giriş empedansı ve olağanüstü hızlı tepki ile hassas ve hızlı sinyal işleme gerektiren devreler için ideal olan bu entegre, JFET girişli yapısıyla standart OpAmp'lara göre daha iyi performans sağlar. OpAmp olarak video amplifikatörleri, yüksek hızlı filtreleme ve darbe şekillendirme uygulamalarında yaygın tercih edilir.

Teknik Özellikler

LF357N OpAmp Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor
• Entegre Tipi: JFET Girişli Yüksek Hızlı Operasyonel Amplifikatör
• Model: LF357N / LF357P
• Paket Tipi: DIP-8 (Dual In-line Package)
• OpAmp Sayısı: 1 (Tekli)
• Besleme Gerilimi Aralığı: ±5V - ±18V (çift besleme)
• Giriş Offset Gerilimi: ±10 mV (maksimum)
• Giriş Bias Akımı: 50 pA (tipik), 200 pA (maksimum)
• Giriş Offset Akımı: 25 pA (tipik)
• Açık Çevrim Kazancı: 110 dB (tipik)
• CMRR (Ortak Mod Reddetme Oranı): 100 dB (tipik)
• Güç Tüketimi: 180 mW (tipik @ ±15V)
• Ortak Mod Giriş Gerilim Aralığı: ±11V (±15V besleme için)
• Çıkış Gerilim Salınımı: ±13V (±15V besleme için)
• Çıkış Kısa Devre Akımı: 25 mA (tipik)
• Slew Rate: 50 V/µs (tipik)
• Bant Genişliği: 20 MHz (Birlik Kazanç)
• Giriş Empedansı: 10^12 Ohm (tipik)
• Settling Time: 1.5 µs (0.01% için)
• Çalışma Sıcaklık Aralığı: 0°C ile +70°C arası
• Pin Sayısı: 8
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Giriş Tipi: JFET (Yüksek Empedans)
• Dahili Frekans Dengelemesi: Var
• Kısa Devre Koruması: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LF357N OpAmp Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Yüksek Hızlı Sinyal İşleme

• Video amplifikatörleri
• Darbe şekillendirme devreleri
• Yüksek hızlı veri toplama sistemleri
• Hızlı karşılaştırıcılar
• Yüksek frekanslı osilatörler

Hassas Ölçüm Sistemleri

• Yüksek hızlı analog-dijital dönüştürücü arayüzleri
• Hassas yüksek frekans filtreler
• Piezoelektrik sensör arayüzleri
• Spektrum analizörleri
• Osiloskop ön yükselteçleri

Test ve Ölçüm Ekipmanları

• Fonksiyon jeneratörleri
• Hızlı sinyal üreticileri
• Yüksek frekanslı aktif filtreler
• Darbe tepki ölçüm sistemleri
• Yüksek hızlı faz kilitleme döngüleri (PLL)

Avantajlar ve Özellikler

LF357N OpAmp Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Çok Yüksek Slew Rate: 50 V/µs ile ultra hızlı tepki süresi
• Geniş Bant Genişliği: 20 MHz birlik kazanç bant genişliği
• Yüksek Giriş Empedansı: 10^12 Ohm ile yüksek empedanslı kaynaklarla uyumlu
• Düşük Settling Time: 1.5 µs ile hızlı stabilize olma
• Düşük Giriş Akımı: 50 pA tipik değer ile hassas ölçümler
• JFET Giriş Yapısı: Yüksek empedanslı kaynaklar için ideal
• Yüksek Açık Çevrim Kazancı: 110 dB ile hassas yükseltme
• Düşük Gürültü: Hassas sinyal işleme uygulamaları için
• Dahili Frekansi Dengeleme: Harici kompanzasyon gerektirmez
• DIP-8 Paketi: Breadboard ve delikli PCB ile kolay kullanım

Uygulama ve Devre Tasarımı

LF357N OpAmp Entegresi DIP-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: V+ (Pin 7) pozitif beslemeye, V- (Pin 4) negatif beslemeye bağlanır
• Girişler: Inverting (Pin 2) ve Non-inverting (Pin 3)
• Çıkış: Pin 6
• Offset Ayarı: Pin 1 ve 5 arasına potansiyometre bağlanarak offset ayarı yapılabilir
• Kullanılmayan Pinler: Pin 8 genellikle kullanılmaz (NC - No Connection)

Örnek Uygulama Devreleri:

• Yüksek Hızlı Yükseltici: MHz seviyesinde bant genişliği gerektiren sinyaller için
• Video Buffer: Video sinyallerinin empedans dönüşümü ve yükseltilmesi
• Hızlı Tepkili Aktif Filtre: Yüksek kesim frekanslı uygulamalar
• Darbe Yanıtlı Amplifikatör: Nanosaniye seviyesinde tepki süresi
• Hızlı Integratör: Düşük entegrasyon hatası gerektiren uygulamalar

Sorun Giderme ve İpuçları

LF357N OpAmp Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Osilasyon: Yüksek frekanslarda kararsızlık olabilir, besleme pinlerine bypass kapasitörleri ekleyin.
• ESD Hassasiyeti: JFET girişler statik elektriğe duyarlıdır, uygun önlemler alın.
• Yüksek Frekans Parazitleri: PCB tasarımında sinyal yollarını kısa tutun, toprak düzlemi kullanın.
• Sınırlı Çıkış Akımı: 25mA çıkış akımı sınırını aşmayın, gerekirse buffer kullanın.
• Termal Etki: Yüksek hızlı uygulamalarda ısınabilir, uygun soğutma sağlayın.

Verimli Kullanım İpuçları

• Her besleme pinine 0.1µF seramik ve 10µF tantalum kapasitörler ekleyin
• Yüksek frekanslı devrelerde çift taraflı PCB ve toprak düzlemi kullanın
• Giriş/çıkış yollarında empedans uyumuna dikkat edin
• PCB üzerinde kritik sinyal yollarını mümkün olduğunca kısa tutun
• Yüksek frekans uygulamalarında uygun RF tekniklerini uygulayın

Paket İçeriği

• LF357N OpAmp Entegresi DIP-8
