LF356 OpAmp Entegresi Dip-8

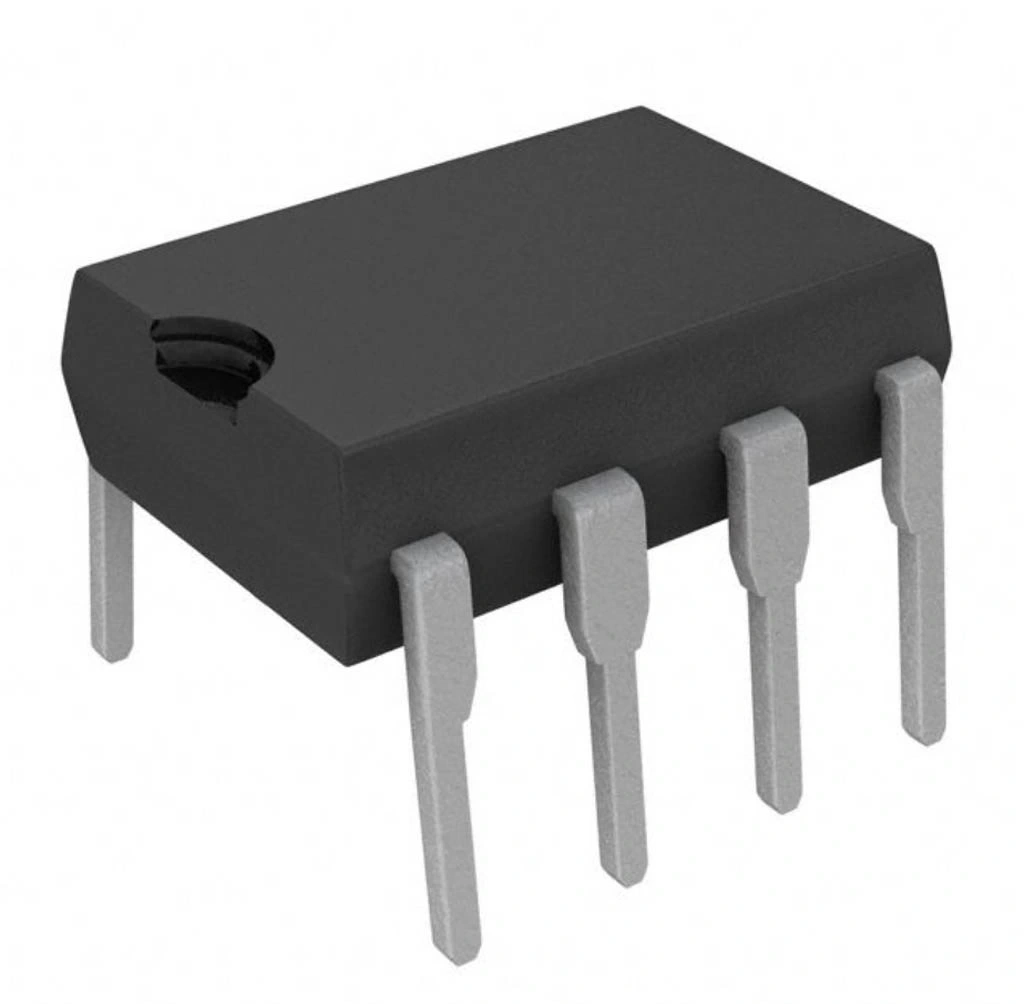

LF356 OpAmp Entegresi DIP-8

LF356, elektronik devrelerde yüksek hız ve hassasiyet gerektiren uygulamalar için tasarlanmış JFET girişli bir operasyonel amplifikatördür. DIP-8 paketinde sunulan bu entegre, yüksek giriş empedansı ve düşük gürültü özellikleriyle hassas ölçüm devrelerinde tercih edilir.

Texas Instruments, National Semiconductor gibi üreticiler tarafından üretilen LF356, çok yüksek giriş empedansı (10^12 Ohm) ve düşük giriş akımı (30 pA) özellikleri sunar. Elektronik komponentler arasında yüksek hızlı ve hassas sinyal işleme alanında öne çıkar.

Yüksek slew rate değeri ve geniş bant genişliği ile hızlı değişen sinyalleri işleyebilen bu entegre, yüksek empedanslı kaynaklar için ideal bir arabirimdir. OpAmp olarak hassas enstrümantasyon, aktif filtreler ve yüksek hızlı sinyal şartlandırma devrelerinde yaygın tercih edilir.

Teknik Özellikler

LF356 OpAmp Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor
• Entegre Tipi: JFET Girişli Operasyonel Amplifikatör
• Model: LF356N / LF356P
• Paket Tipi: DIP-8 (Dual In-line Package)
• OpAmp Sayısı: 1 (Tekli)
• Besleme Gerilimi Aralığı: ±5V - ±18V (çift besleme)
• Giriş Offset Gerilimi: ±3 mV (maksimum)
• Giriş Bias Akımı: 30 pA (tipik), 200 pA (maksimum)
• Giriş Offset Akımı: 3 pA (tipik)
• Açık Çevrim Kazancı: 106 dB (tipik)
• CMRR (Ortak Mod Reddetme Oranı): 100 dB (tipik)
• Güç Tüketimi: 165 mW (tipik @ ±15V)
• Ortak Mod Giriş Gerilim Aralığı: ±11V (±15V besleme için)
• Çıkış Gerilim Salınımı: ±13V (±15V besleme için)
• Çıkış Kısa Devre Akımı: 25 mA (tipik)
• Slew Rate: 12 V/µs (tipik)
• Bant Genişliği: 5 MHz (Birlik Kazanç)
• Giriş Empedansı: 10^12 Ohm (tipik)
• Çalışma Sıcaklık Aralığı: 0°C ile +70°C arası
• Pin Sayısı: 8
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Giriş Tipi: JFET (Yüksek Empedans)
• Dahili Frekans Dengelemesi: Var
• Kısa Devre Koruması: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LF356 OpAmp Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hassas Ölçüm Devreleri

• Yüksek empedanslı sensör arayüzleri
• pH prob arayüzleri
• Fotodiyor devreler
• Piezoelektrik sensör arayüzleri
• Kapasitif sensör arayüzleri

Yüksek Hızlı Sinyal İşleme

• Video amplifikatörleri
• Darbe şekillendirme devreleri
• Hızlı logaritmik amplifikatörler
• Yüksek hızlı integratörler
• Enstrümantasyon amplifikatörleri

Hassas Aktif Filtreler

• Yüksek-Q aktif filtreler
• Presizyon alçak geçiren filtreler
• Hızlı tepkili bant geçiren filtreler
• Tıbbi sinyal filtreleme
• Ses ekipmanı filtreleri

Avantajlar ve Özellikler

LF356 OpAmp Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Yüksek Giriş Empedansı: 10^12 Ohm ile yüksek empedanslı kaynaklar için ideal
• Çok Düşük Giriş Akımı: 30 pA tipik değer ile zayıf sinyaller için uygun
• Yüksek Slew Rate: 12 V/µs ile hızlı değişen sinyalleri işleyebilme
• Geniş Bant Genişliği: 5 MHz birlik kazanç bant genişliği
• Düşük Gürültü: Hassas ölçümler için düşük gürültü karakteristiği
• JFET Giriş Yapısı: Yüksek sıcaklık stabilitesi
• Düşük Sıcaklık Kayması: Sıcaklık değişimlerinde kararlı performans
• Yüksek CMRR: 100 dB ile ortak mod sinyallerinin etkili reddi
• DIP-8 Paketi: Breadboard ve delikli PCB ile kolay kullanım
• Endüstri Standardı: Yaygın kullanım ve geniş destek

Uygulama ve Devre Tasarımı

LF356 OpAmp Entegresi DIP-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: V+ (Pin 7) pozitif beslemeye, V- (Pin 4) negatif beslemeye bağlanır
• Girişler: Inverting (Pin 2) ve Non-inverting (Pin 3)
• Çıkış: Pin 6
• Offset Ayarı: Pin 1 ve 5 arasına potansiyometre bağlanarak offset ayarı yapılabilir
• Kullanılmayan Pinler: Pin 8 genellikle kullanılmaz (NC - No Connection)

Örnek Uygulama Devreleri:

• Fotodiyor Amplifikatörü: Zayıf ışık sinyallerini yükseltme
• Yüksek Girişli Buffer: Yüksek empedanslı kaynaktan sinyal alma
• Presizyon İntegratör: Düşük sürüklenme ve yüksek doğruluk
• pH Metre Arayüzü: Yüksek empedanslı pH elektrodu bağlantısı
• Aktif Butterworth Filtre: Yüksek doğruluklu filtreleme

Sorun Giderme ve İpuçları

LF356 OpAmp Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Statik Elektrik Hassasiyeti: JFET girişler ESD'ye karşı hassastır, uygun önlemleri alın.
• Giriş Empedans Düşüşü: PCB kontaminasyonu giriş empedansını düşürebilir, temiz çalışın.
• Osilasyon: Besleme pinlerine 0.1µF seramik ve 10µF tantalum kapasitörler ekleyin.
• Gürültü Sorunları: Giriş uçlarını kısa tutun ve koruyucu muhafaza kullanın.
• Yüksek Ofset: Ofset ayarlama pinlerini kullanarak hassas ayar yapın.

Verimli Kullanım İpuçları

• Hassas uygulamalarda metal film dirençler kullanın
• Sensör bağlantılarını koruyucu kablo ile yapın
• PCB üzerinde JFET girişlerin çevresini temiz tutun
• Termal denge için giriş dirençlerini eşleştirin
• Yüksek frekanslı devreler için çift taraflı PCB ve toprak düzlemi kullanın
