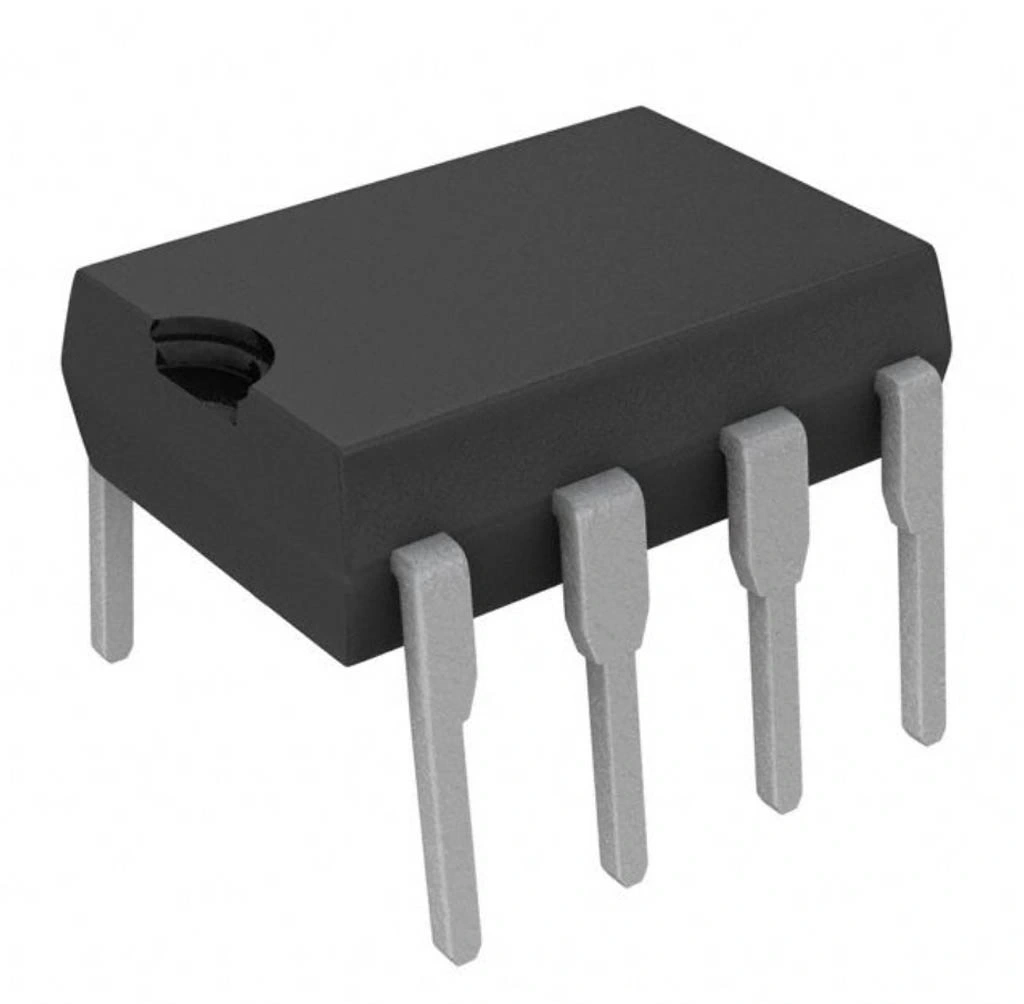

LF351N OpAmp Entegresi Dip-8

LF351N OpAmp Entegresi DIP-8

LF351N, elektronik devrelerde yüksek performans gerektiren uygulamalar için tasarlanmış JFET girişli bir operasyonel amplifikatördür. DIP-8 paketinde sunulan bu entegre, yüksek giriş empedansı ve düşük gürültü özellikleriyle hassas ölçüm ve sinyal şartlandırma devrelerinde tercih edilir.

Texas Instruments, National Semiconductor gibi üreticiler tarafından üretilen LF351N, 10^12 Ohm giriş empedansı ve düşük giriş akımı özellikleri sunar. Elektronik komponentler arasında yüksek empedanslı sensör devreleri için ideal bir çözümdür.

Yüksek slew rate değeri ve geniş bant genişliği ile hızlı sinyal işleme gerektiren devreler için uygun olan bu entegre, FET girişli yapısıyla standart BiPolar OpAmp'lara göre daha düşük giriş akımı sunar. OpAmp olarak hassas ölçüm, aktif filtreler ve tampon devreleri için yaygın tercih edilir.

Teknik Özellikler

LF351N OpAmp Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor
• Entegre Tipi: JFET Girişli Operasyonel Amplifikatör
• Model: LF351N / LF351P
• Paket Tipi: DIP-8 (Dual In-line Package)
• OpAmp Sayısı: 1 (Tekli)
• Besleme Gerilimi Aralığı: ±5V - ±18V (çift besleme)
• Giriş Offset Gerilimi: ±10 mV (maksimum)
• Giriş Bias Akımı: 50 pA (tipik), 200 pA (maksimum)
• Giriş Offset Akımı: 25 pA (tipik)
• Açık Çevrim Kazancı: 100 dB (tipik)
• CMRR (Ortak Mod Reddetme Oranı): 100 dB (tipik)
• Güç Tüketimi: 150 mW (tipik @ ±15V)
• Ortak Mod Giriş Gerilim Aralığı: ±11V (±15V besleme için)
• Çıkış Gerilim Salınımı: ±13V (±15V besleme için)
• Çıkış Kısa Devre Akımı: 25 mA (tipik)
• Slew Rate: 13 V/µs (tipik)
• Bant Genişliği: 4 MHz (Birlik Kazanç)
• Giriş Empedansı: 10^12 Ohm (tipik)
• Çalışma Sıcaklık Aralığı: 0°C ile +70°C arası
• Pin Sayısı: 8
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Giriş Tipi: JFET (Yüksek Empedans)
• Dahili Frekans Dengelemesi: Var
• Kısa Devre Koruması: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LF351N OpAmp Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Yüksek Empedanslı Devreler

• Piezoelektrik sensör arayüzleri
• pH metre devreleri
• Yüksek değerli kapasitif transdüserler
• Fotodiyor uygulamaları
• Elektret mikrofon arayüzleri

Sinyal İşleme Devreleri

• Hassas aktif filtreler
• Hızlı integratörler
• Yükseltici devreleri
• Tampon amplifikatörler
• Logaritmik amplifikatörler

Endüstriyel ve Eğitim Uygulamaları

• Sinyal şartlandırma devreleri
• Enstrümantasyon yükselteçleri
• Gerilim karşılaştırıcılar
• Laboratuvar test ekipmanları
• Eğitim amaçlı OpAmp devreleri

Avantajlar ve Özellikler

LF351N OpAmp Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Yüksek Giriş Empedansı: 10^12 Ohm ile yüksek empedanslı kaynaklar için ideal
• Düşük Giriş Akımı: 50 pA tipik değer ile hassas ölçümler için uygun
• Yüksek Slew Rate: 13 V/µs ile hızlı değişen sinyalleri işleyebilme
• Geniş Bant Genişliği: 4 MHz birlik kazanç bant genişliği
• Düşük Gürültü: Hassas sinyal işleme için uygun karakteristik
• JFET Giriş Yapısı: Zayıf sinyaller için uygun giriş katı
• Geniş Besleme Aralığı: ±5V ile ±18V arası çalışma esnekliği
• Yüksek CMRR: 100 dB ile ortak mod sinyallerinin etkili reddi
• DIP-8 Paketi: Breadboard ve delikli PCB ile kolay kullanım
• Ekonomik Maliyet: Yüksek performans/fiyat oranı

Uygulama ve Devre Tasarımı

LF351N OpAmp Entegresi DIP-8 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: V+ (Pin 7) pozitif beslemeye, V- (Pin 4) negatif beslemeye bağlanır
• Girişler: Inverting (Pin 2) ve Non-inverting (Pin 3)
• Çıkış: Pin 6
• Offset Ayarı: Pin 1 ve 5 arasına potansiyometre bağlanarak offset ayarı yapılabilir
• Kullanılmayan Pinler: Pin 8 genellikle kullanılmaz (NC - No Connection)

Örnek Uygulama Devreleri:

• Yüksek Empedanslı Tampon: Sensör sinyallerini yüklemeden aktarma
• Non-inverting Amplifikatör: Yüksek impedanslı kaynaklar için
• Aktif Band-pass Filtre: Hassas frekanslarda filtreleme
• pH Tampon Devresi: pH elektrot sinyalini şartlandırma
• Piezo Sensör Arayüzü: Mekanik titreşimleri elektriksel sinyale dönüştürme

Sorun Giderme ve İpuçları

LF351N OpAmp Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• ESD Hassasiyeti: JFET girişleri taşırken ve lehimlerken antistatik önlemler alın.
• Giriş Sinyal Düzeyi: Ortak mod giriş aralığının ±11V olduğunu unutmayın.
• Osilasyon: Besleme pinlerine 0.1µF seramik ve 10µF elektrolitik kapasitörler ekleyin.
• PCB Yüzey Akımları: JFET girişlere giden PCB yollarını temiz tutun ve izole edin.
• Ofset Kayması: Sıcaklık değişikliklerinde ofset değişimini hesaba katın.

Verimli Kullanım İpuçları

• Çift yönlü besleme kullanın, tek besleme için ek devre elemanları gerekir
• Yüksek empedanslı giriş devrelerinde PCB kontaminasyonunu önleyin
• Girişlerde koruyucu diyotlar kullanmayı düşünün
• Yüksek frekanslı uygulamalarda kısa bağlantı yolları ve toprak düzlemi kullanın
• Ofset ayarı için 10k potansiyometre tercih edin
