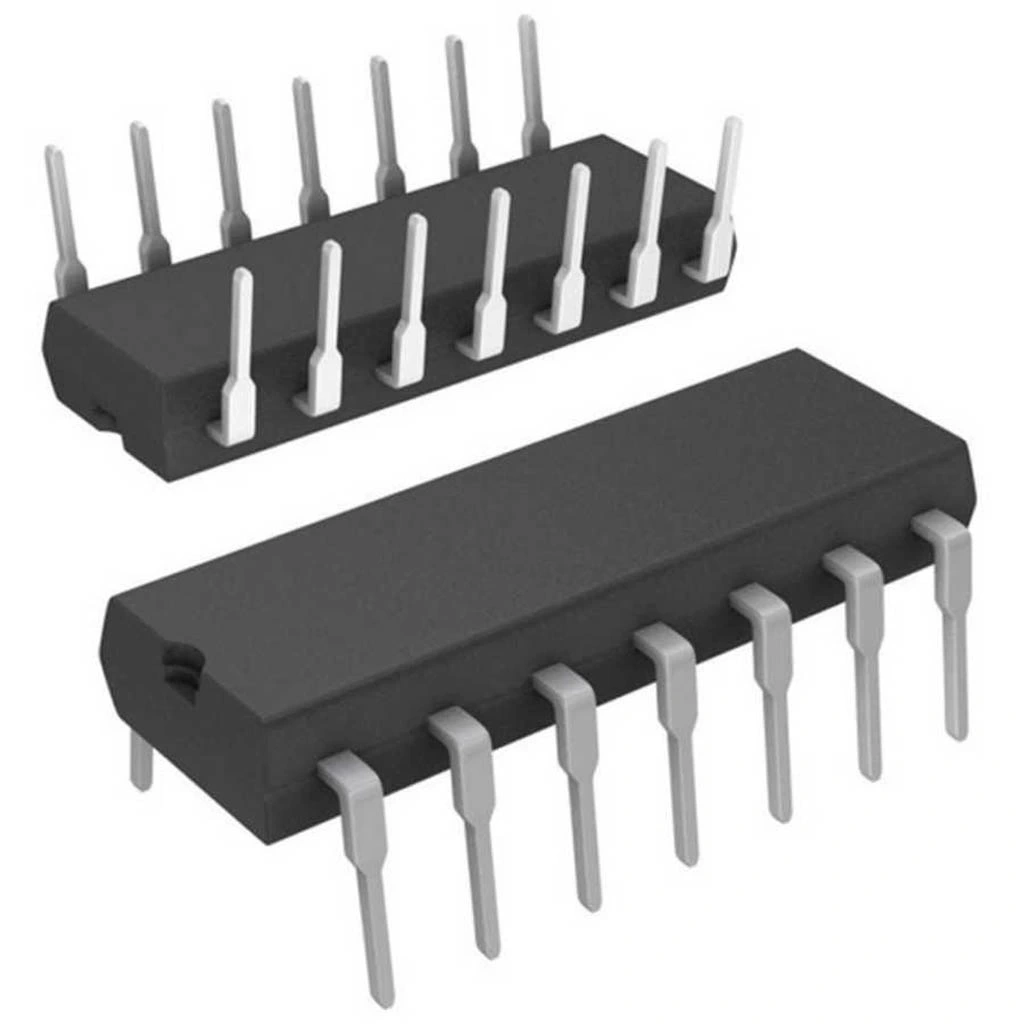

LF347N OpAmp Entegresi Dip-14

LF347N OpAmp Entegresi DIP-14

LF347N, dörtlü JFET girişli yüksek performanslı operasyonel yükselteç entegresidir. DIP-14 paketinde sunulan bu entegre, yüksek giriş empedansı ve yüksek slew rate özellikleriyle hassas ve hızlı uygulamalar için tasarlanmıştır.

Dört adet bağımsız JFET girişli operasyonel yükselteç içeren LF347N, geniş bant genişliği ve düşük gürültü özellikleriyle öne çıkar. Elektronik komponentler arasında özellikle profesyonel ses ve hassas sinyal işleme uygulamaları için tercih edilir.

Tek bir pakette dört adet yüksek performanslı OpAmp bulunması, entegreler içinde PCB alanından tasarruf sağlar. OpAmp olarak özellikle aktif filtreler, hızlı anahtarlama devreleri ve yüksek empedanslı sensör arayüzleri için kullanılır.

Teknik Özellikler

LF347N OpAmp Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: JFET Girişli Operasyonel Yükselteç (OpAmp)
• Üretici: Texas Instruments / STMicroelectronics / ON Semiconductor

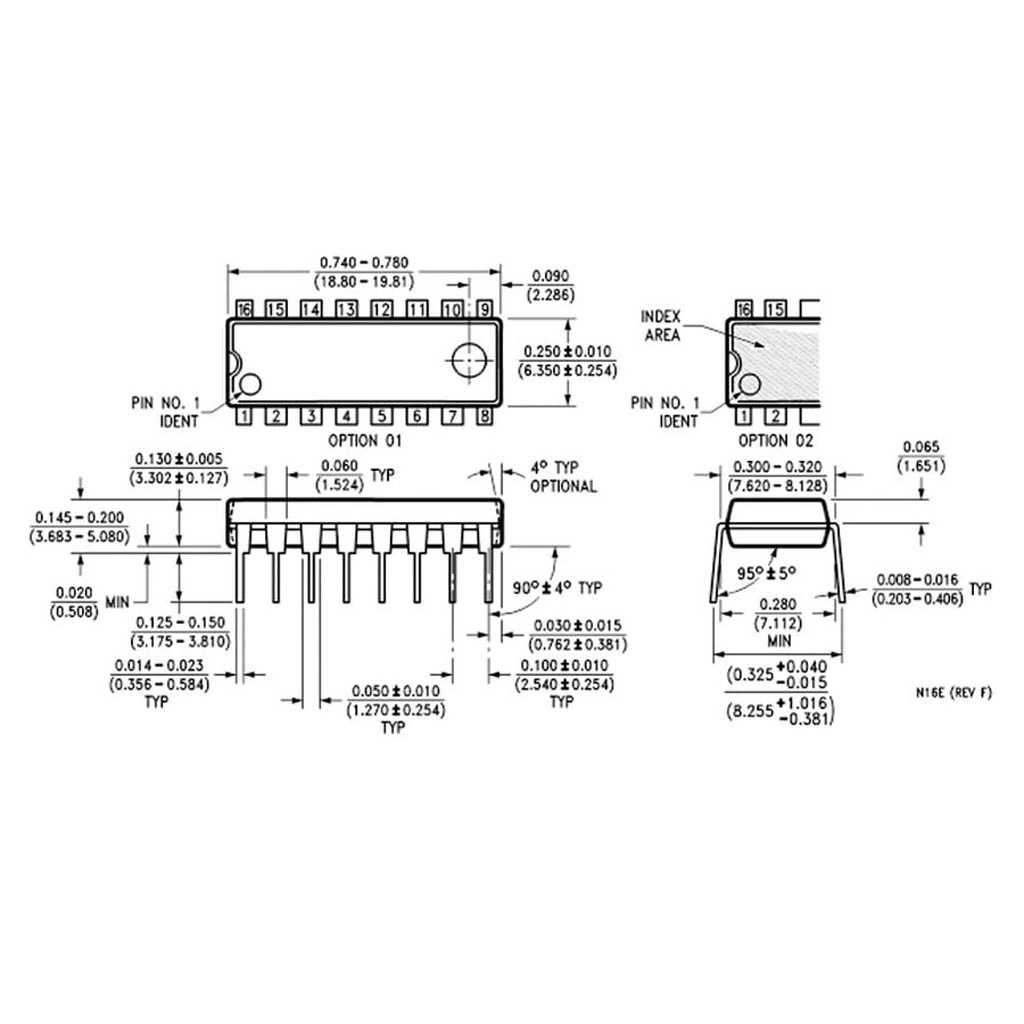

• Paket Tipi: DIP-14 (Dual In-line Package)
• Kanal Sayısı: 4 (Dörtlü OpAmp)
• Besleme Voltajı Aralığı: ±5V - ±18V (çift besleme)
• Önerilen Çalışma Voltajı: ±15V
• Giriş Ofset Voltajı: 5mV (tipik), 10mV (maksimum)
• Giriş Bias Akımı: 50pA (tipik), 100pA (maksimum)
• Giriş Ofset Akımı: 25pA (tipik)
• Açık Döngü Kazancı: 100dB (tipik, R_L ≥ 2kΩ)
• Kazanç-Bant Genişliği Çarpımı: 4.0MHz (tipik)
• Slew Rate: 13V/µs (tipik)
• Ortak Mod Reddetme Oranı (CMRR): 100dB (tipik)
• Güç Kaynağı Reddetme Oranı (PSRR): 100dB (tipik)
• Giriş Voltaj Aralığı: ±12V (±15V besleme)
• Çıkış Voltaj Salınımı: ±13,5V (±15V besleme)
• Çıkış Kısa Devre Akımı: 25mA (tipik)
• Giriş Gürültü Voltajı: 16nV/√Hz @ 1kHz (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Güç Tüketimi: 680mW (tipik, tüm kanallar için, ±15V besleme)
• Montaj Tipi: Through-Hole (Delikli Montaj)
• Pin Sayısı: 14
• Giriş Empedansı: 10¹²Ω (tipik)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LF347N OpAmp Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Profesyonel Ses Uygulamaları

• Stüdyo mikser devreleri
• Profesyonel ses ekolayzer devreleri
• Çok kanallı audio preamplifikatörler
• Aktif crossover filtreler
• Frekans analizörleri

Hassas Sinyal İşleme

• Çok kanallı filtre bankları
• Yüksek hızlı integratör devreleri
• Hassas enstrümantasyon yükselteçleri
• Sensör çoklayıcı sistemleri
• Yüksek empedanslı sensör arayüzleri

Veri Toplama ve Test Sistemleri

• Çok kanallı veri toplama ön işlemcileri
• Yüksek hızlı sinyal koşullandırma
• Osilatör devreleri
• Darbe şekillendirme devreleri
• Tıbbi enstrümantasyon

Avantajlar ve Özellikler

LF347N OpAmp Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.

• JFET Giriş: Ultra yüksek giriş empedansı (10¹²Ω tipik)
• Dörtlü OpAmp: Tek pakette dört bağımsız yükselteç
• Düşük Giriş Akımı: 50pA tipik bias akımı
• Düşük Gürültü: 16nV/√Hz @ 1kHz gürültü seviyesi
• Yüksek Slew Rate: 13V/μs değeri ile hızlı sinyal tepkisi
• Geniş Bant Genişliği: 4MHz kazanç-bant genişliği çarpımı
• PCB Alan Tasarrufu: Dört kanal için tek entegre kullanımı
• Yüksek CMRR/PSRR: 100dB ile etkili gürültü reddetme
• Çok Yönlü Kullanım: Aynı devre içinde farklı uygulamalar
• Endüstri Standardı: Yaygın kullanılan pin yapısı

Devre Tasarımı ve Kullanım

LF347N OpAmp Entegresi DIP-14'ün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-14):

• Pin 1: Output A (1. OpAmp Çıkışı)
• Pin 2: Inverting Input A (1. OpAmp Tersleyen Girişi)
• Pin 3: Non-Inverting Input A (1. OpAmp Terslemeyen Girişi)
• Pin 4: V+ (Pozitif Besleme)
• Pin 5: Non-Inverting Input B (2. OpAmp Terslemeyen Girişi)
• Pin 6: Inverting Input B (2. OpAmp Tersleyen Girişi)
• Pin 7: Output B (2. OpAmp Çıkışı)
• Pin 8: Output C (3. OpAmp Çıkışı)
• Pin 9: Inverting Input C (3. OpAmp Tersleyen Girişi)
• Pin 10: Non-Inverting Input C (3. OpAmp Terslemeyen Girişi)
• Pin 11: V- (Negatif Besleme)
• Pin 12: Non-Inverting Input D (4. OpAmp Terslemeyen Girişi)
• Pin 13: Inverting Input D (4. OpAmp Tersleyen Girişi)
• Pin 14: Output D (4. OpAmp Çıkışı)

Temel Devre Konfigürasyonları:

Tersleyen (Inverting) Yükselteç

• Giriş direnci (Ri) tersleyen girişe bağlanır
• Geri besleme direnci (Rf) tersleyen giriş ve çıkış arasına bağlanır
• Terslemeyen giriş toprak veya referans voltajına bağlanır
• Kazanç = -Rf/Ri formülü ile hesaplanır
• Yüksek empedanslı kaynaklarla kullanımda ofset akımı etkisi minimumdur

Terslemeyen (Non-Inverting) Yükselteç

• Giriş sinyali terslemeyen girişe bağlanır
• Ri toprak ile tersleyen giriş arasına bağlanır
• Rf tersleyen giriş ve çıkış arasına bağlanır
• Kazanç = 1 + (Rf/Ri) formülü ile hesaplanır
• Yüksek empedanslı sensörlerin doğrudan bağlanabilmesi için idealdir

Çok Kanallı Filtre Tasarımı

• Tek entegrede 4 bağımsız filtre tasarlanabilir
• Sallen-Key, Multiple Feedback veya State Variable topolojileri kullanılabilir
• Stereo ses için yüksek/alçak/bant geçiren filtre çiftleri oluşturulabilir
• Grafik ekolayzer uygulamaları için 4-bant filtre sistemi kurulabilir
• Farklı kesim frekanslı Butterworth, Bessel veya Chebyshev filtreler tasarlanabilir

Besleme ve Bypass:

• V+ (Pin 4) pozitif beslemeye bağlanır
• V- (Pin 11) negatif beslemeye bağlanır
• Her besleme pini ile toprak arasına 0.1μF seramik ve 10μF tantalum bypass kapasitörleri bağlanır
• Bypass kapasitörleri entegre pinlerine mümkün olduğunca yakın yerleştirilmelidir
• Dijital ve analog devreler arasında uygun izolasyon sağlanmalıdır

PCB Tasarım İpuçları:

• Giriş ve çıkış hatlarını birbirinden uzak tutun
• Analog toprak düzlemi kullanın
• Kritik uygulamalarda her OpAmp için ayrı bypass kapasitörleri düşünün
• Yüksek frekanslı sinyal yollarını kısa tutun
• Yüksek empedanslı girişler için koruma halkaları (guard rings) kullanın

Sorun Giderme ve İpuçları

LF347N OpAmp Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Osilatör Sorunu: Besleme pinlerine bypass kapasitörleri ve çıkışa seri direnç ekleyin
• Çapraz Kanal Girişimi: PCB düzenini optimize edin, kritik hatları birbirinden uzak tutun
• Yüksek Ofset: Dengeli besleme voltajı kullanın ve gerekirse ofset ayar devreleri ekleyin
• Gürültü Sorunları: Güç kaynağı filtrelemesini artırın ve ekranlama yapın
• Kapasitif Yükle Kararsızlık: Çıkışta 47-100Ω seri direnç kullanın

Yüksek Frekanslı Uygulamalar İçin İpuçları

• Yüksek slew rate (13V/μs) özelliğini yüksek hızlı uygulamalarda kullanın
• 4MHz bant genişliği limiti dikkate alınarak uygun devre tasarımı yapın
• PCB hat empedanslarını kontrol edin, özellikle yüksek frekanslarda
• Yüksek frekans uygulamalarında PCB hatlarını kısa tutun
• RF girişimini önlemek için uygun ekranlama yapın

Çok Kanallı Tasarım Önerileri

• Kritik kanalları (1 ve 4 nolu OpAmp'lar) daha az gürültülü uygulamalar için kullanın
• Kanal ayrımını artırmak için topraklama tasarımına özen gösterin
• Çok kanallı filtrelerde yüksek Q faktörlü devreler için kompanzasyon teknikleri kullanın
• Yüksek kazançlı kanalların bitişik olmamasına dikkat edin
• Kullanılmayan OpAmp'ları voltaj takipçisi olarak bağlayarak kararlı hale getirin

Paket İçeriği

• LF347N OpAmp Entegresi DIP-14
