LED Trafik Lambası Modülü

LED Trafik Lambası Modülü

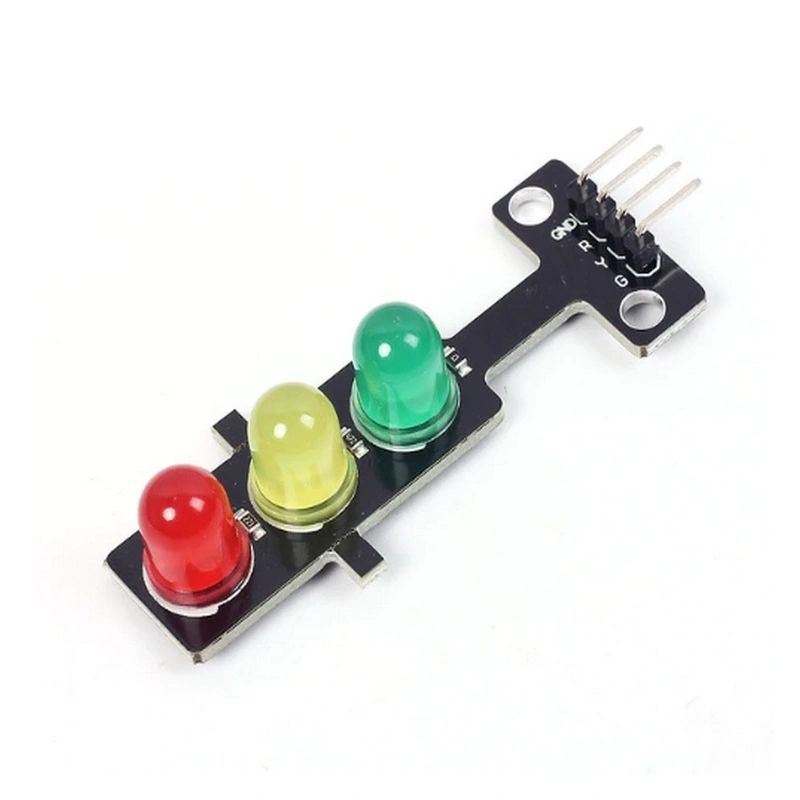

LED Trafik Lambası Modülü, standart trafik ışıklarını simüle eden kompakt bir elektronik komponenttir. Üzerinde kırmızı, sarı ve yeşil olmak üzere üç farklı renkte LED bulunur ve gerçek trafik ışıkları gibi çalışır.

Kompakt tasarımı ve kolay kullanımı sayesinde eğitim projeleri, trafik simülasyonları ve maket çalışmaları için idealdir. Her LED, birbirinden bağımsız olarak kontrol edilebilir, böylece çeşitli trafik senaryoları oluşturulabilir.

Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilen bu modül, çocukların trafik kurallarını öğrenmesinden, akıllı şehir maketlerine kadar birçok projede kullanılabilir. Düşük güç tüketimi ve parlak LED'leri ile dikkat çekmektedir.

Teknik Özellikler

LED Trafik Lambası Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Boyutlar: 42mm x 25mm x 11mm (yaklaşık)
• LED Renkleri: Kırmızı, Sarı (Amber), Yeşil
• LED Tipi: 5mm yüksek parlaklıklı LED'ler
• Çalışma Voltajı: 5V DC
• Kontrol Arayüzü: 3 ayrı dijital pin
• LED Akımı: 20mA (maksimum, her LED için)
• LED Ömrü: 50,000+ saat
• Bağlantı Pinleri: 5 pin (VCC, GND, R, Y, G)
• PCB Malzemesi: FR-4 Fiber
• PCB Rengi: Siyah
• Montaj Delikleri: 2 adet (3mm çapında)
• Görüş Açısı: 120°
• LED Gövde Tipi: Şeffaf epoksi
• Çalışma Sıcaklığı: -20°C ~ +80°C
• Koruma Dirençleri: Entegre akım sınırlayıcı dirençler
• Entegrasyon Tipi: Tak-çalıştır (breadboard uyumlu).
• Uyumluluk: Arduino, Raspberry Pi, PIC, STM32, vb.

Bağlantı ve Kullanım

LED Trafik Lambası Modülünün mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

LED Trafik Lambası Modülünü Arduino'ya bağlamak için aşağıdaki adımları izleyin:

• VCC: Arduino'nun 5V pinine bağlayın
• GND: Arduino'nun GND pinine bağlayın
• R (Kırmızı): Arduino'nun herhangi bir dijital pinine (örn. D2) bağlayın
• Y (Sarı): Arduino'nun herhangi bir dijital pinine (örn. D3) bağlayın
• G (Yeşil): Arduino'nun herhangi bir dijital pinine (örn. D4) bağlayın

Modülü kontrol etmek için, Arduino'da LED'leri yakmak istediğinizde ilgili pine HIGH (1), söndürmek istediğinizde LOW (0) sinyali gönderin. Modül üzerindeki dahili akım sınırlayıcı dirençler sayesinde ek direnç kullanmanıza gerek yoktur.

LED Trafik Lambası Modülünü breadboard üzerinde kullanabilir veya modülün montaj deliklerini kullanarak sabit bir yüzeye monte edebilirsiniz. Eğer maket üzerinde kullanacaksanız, LED'lerin öne bakacak şekilde konumlandırılmasına dikkat edin.

Trafik lambası simülasyonu yapmak için, modüller kategorisindeki butonlar, potansiyometreler veya sensörler ile entegre ederek interaktif projeler geliştirebilirsiniz. Örneğin, bir PIR hareket sensörü ekleyerek, yaya geçidi simülasyonu yapabilirsiniz.

Uygulama Alanları

LED Trafik Lambası Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Eğitim Projeleri

• Trafik kuralları eğitimi
• Programlama eğitimi
• Elektronik devre öğretimi
• STEM aktiviteleri

Model ve Maket Çalışmaları

• Şehir maketleri
• Tren dioramaları
• Minyatür kavşak simülasyonları
• Oyuncak araçlar için parkurlar

Hobi ve Elektronik Projeleri

• Akıllı ev sistemleri
• Durum göstergeleri
• Oyun projeleri
• Dekoratif aydınlatma

Proje Örnekleri

LED Trafik Lambası Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Trafik Simülasyonu

Arduino Uno, LED Trafik Lambası Modülü, HC-SR04 ultrasonik sensör ve küçük bir OLED ekran kullanarak interaktif bir trafik simülasyonu oluşturabilirsiniz. Ultrasonik sensörü "yaya geçidi butonu" olarak kullanın; sensör önünde hareket algılandığında, normal trafik lambası döngüsünü durdurup yayalar için kırmızı ışığa geçiş yapmasını sağlayın. OLED ekranı, mevcut durum ve bekleme sürelerini göstermek için kullanabilirsiniz. Arduino kodunda, gerçek trafik ışıklarındaki zamanlamaları taklit eden bir durum makinesi (state machine) oluşturun: Yeşil (30s) → Sarı (3s) → Kırmızı (30s) → tekrar. İsteğe bağlı olarak, ikinci bir trafik lambası modülü ekleyerek karşılıklı çalışan kavşak simülasyonu yapabilirsiniz. Küçük hoparlör ekleyerek, görme engelliler için sesli uyarı sistemi de ekleyebilirsiniz. Sistem, trafik mühendisliği prensiplerini öğretmek veya akıllı şehir konseptlerini göstermek için eğitim kurumlarında kullanılabilir.

Şehir Maketi Trafik Kontrol Sistemi

Arduino Mega, LED Trafik Lambası Modülü (birden fazla), IR sensörler ve RTC (Real Time Clock) modülü kullanarak kapsamlı bir şehir maketi trafik sistemi tasarlayabilirsiniz. Her kavşak için bir trafik lambası modülü kullanın ve kavşaklara yaklaşan araçları tespit etmek için IR sensörler yerleştirin. RTC modülü sayesinde, günün farklı saatlerinde farklı trafik yoğunluğu senaryoları oluşturun: sabah ve akşam saatlerinde ana caddelere daha uzun yeşil ışık, gece saatlerinde ise "sarı yanıp sön" modu gibi. 16x2 LCD ekran ile sistemin genel durumunu ve mevcut zamanı gösterebilirsiniz. Bluetooth modülü ekleyerek, trafik akışını mobil cihaz üzerinden manuel kontrol etme özelliği ekleyebilirsiniz. Sistemi, NeoPixel LED şeritler kullanarak yol aydınlatması ve bina ışıkları ile entegre edebilirsiniz. Bu proje, şehir planlama sergilerinde, mimarlık okullarında veya eğitim merkezlerinde kullanılabilir.

Eğitici Trafik Kuralları Oyunu

Arduino Nano, LED Trafik Lambası Modülü, butonlar, buzzer ve LCD ekran kullanarak eğlenceli bir trafik kuralları öğretim oyunu yapabilirsiniz. Oyunda, ekranda bir trafik senaryosu açıklaması görünür ve trafik lambası rastgele bir duruma geçer. Oyuncu, verilen senaryoya göre doğru kararı vermek için uygun butona basmalıdır (örn. "Dur", "Yavaşla", "Geç"). Doğru cevap verildiğinde, ekranda puan artışı gösterilir ve olumlu bir ses çalar. Yanlış cevap verildiğinde, ekranda doğru cevap gösterilir ve uyarı sesi çalar. Ayrıca, farklı zorluk seviyeleri ekleyebilirsiniz: kolay seviyede sadece temel kurallar, zor seviyede ise karmaşık kavşak senaryoları olabilir. SD kart modülü ekleyerek, oyuncu skorlarını saklayabilir ve en yüksek puanları gösterebilirsiniz. Bu sistem, ilkokullarda trafik eğitimi için veya ehliyet kurslarında pratik bir öğretim aracı olarak kullanılabilir.

Sorun Giderme ve İpuçları

LED Trafik Lambası Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• LED'ler Yanmıyor: Güç bağlantısını kontrol edin, polarite doğru olmalıdır.
• Bazı LED'ler Çalışmıyor: Pin bağlantılarını kontrol edin, kodunuzu gözden geçirin.
• LED'ler Sönük Görünüyor: Beslemeden yeterli akım alındığını kontrol edin.
• Zamanlama Sorunları: Kodunuzdaki delay fonksiyonlarını ve zamanlama mantığını gözden geçirin.
• Kontrolsüz Yanıp Sönme: Kablolarda temassızlık olabilir, bağlantıları sabitleyin.

Performans İpuçları

• Gerçekçi trafik döngüleri için millis() fonksiyonunu kullanarak non-blocking kod yazın.
• LED parlaklığını PWM pinleri kullanarak ayarlayabilirsiniz.
• Çoklu trafik lambası modülleri için shift register kullanarak pin sayısını azaltın.
• Gece modu için LDR sensörü ekleyerek ortam ışığına göre LED parlaklığını ayarlayın.
• Uzun vadeli projelerde LED ömrünü uzatmak için %80 güçte çalıştırmayı düşünün.

Paket İçeriği

• 1 adet LED Trafik Lambası Modülü
