Lazer Sensör Modülü KY-008 Arduino

Lazer Sensör Modülü KY-008 Arduino

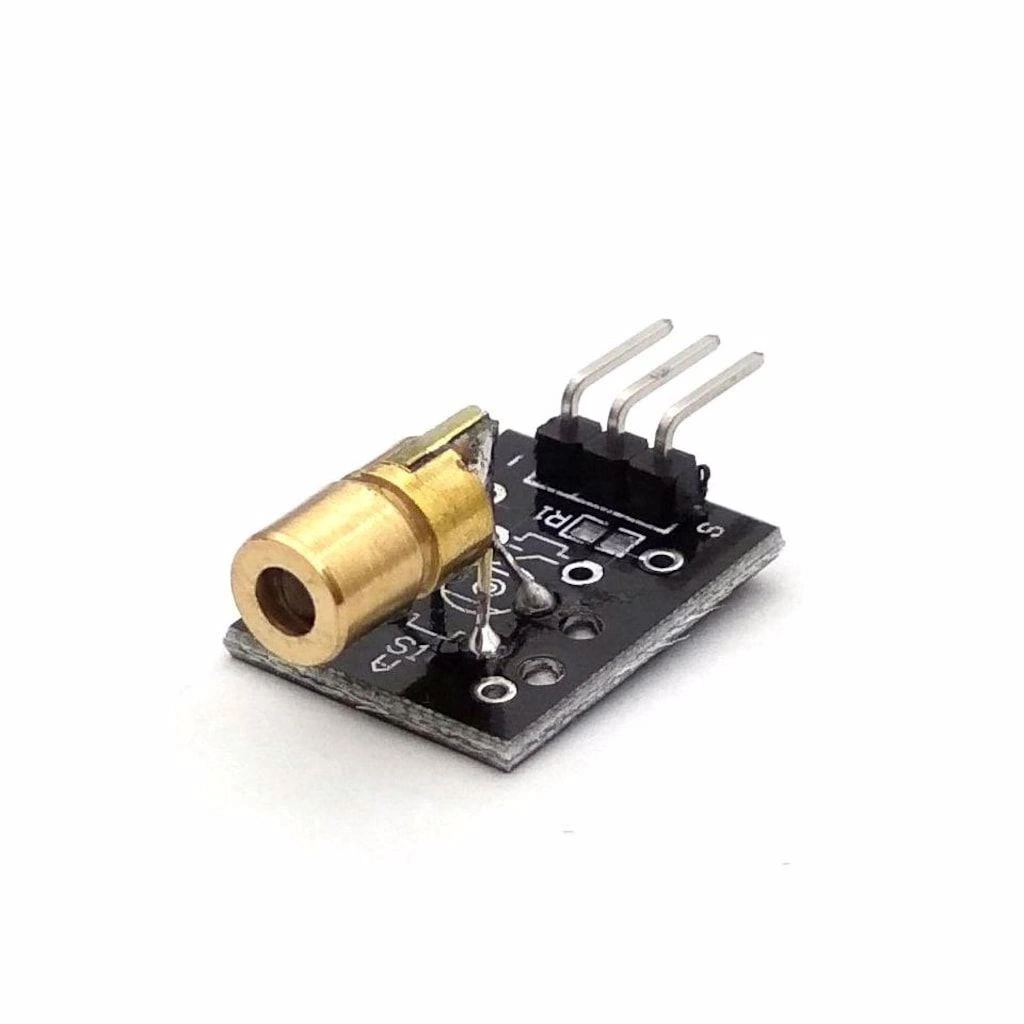

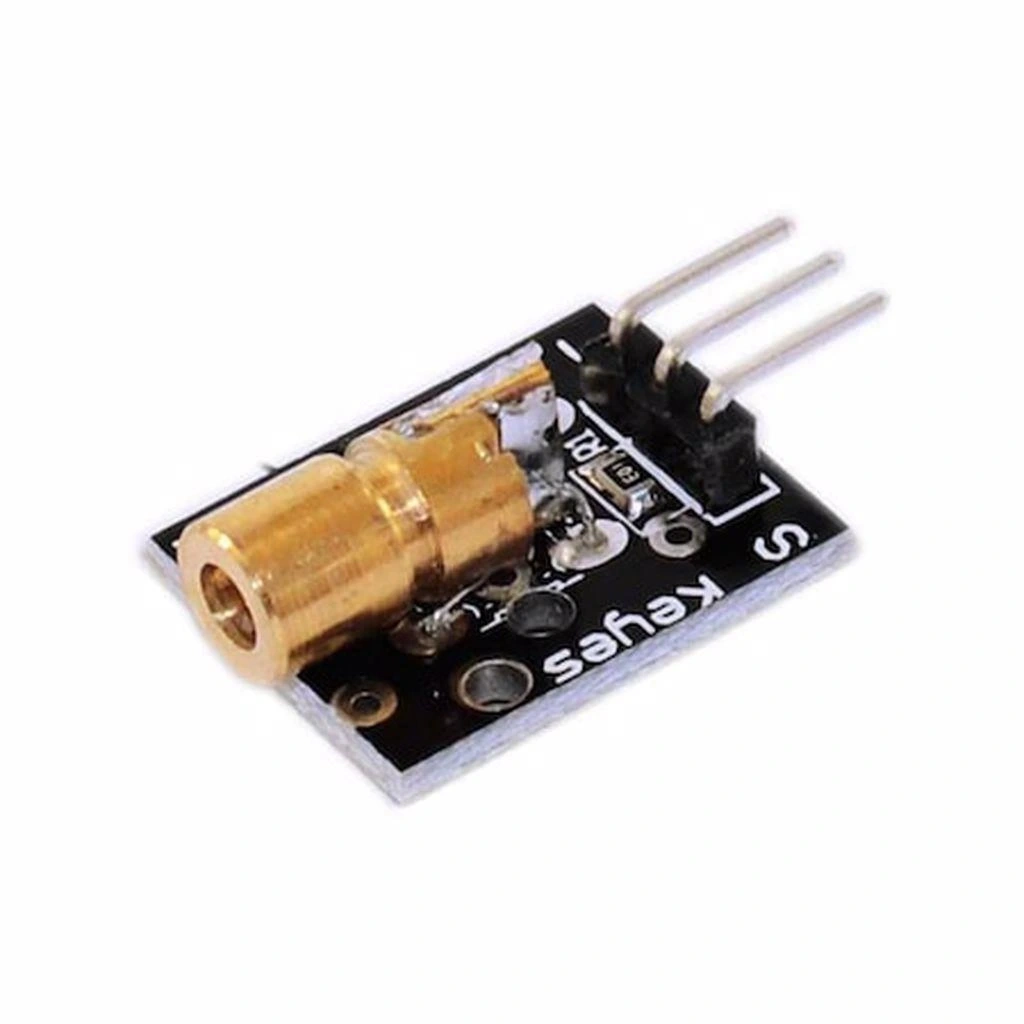

Lazer Sensör Modülü KY-008, kırmızı lazer ışığı üreten kompakt bir Arduino uyumlu modüldür. 650nm dalga boyunda, görünür kırmızı ışık yayan bu modül, lazer işaretleyici, ışık bariyeri ve optik iletişim gibi uygulamalar için idealdir.

Basit 3-pinli yapısı sayesinde Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilen bu lazer modülü, düşük güç tüketimine sahiptir. Üzerinde bulunan direnç sayesinde voltaj regülasyonu sağlanır ve mikrodenetleyici ile doğrudan bağlantı yapılabilir.

KY-008 lazer modülü, devre kontrolü için dijital çıkış pini ile açılıp kapatılabilir. Modüller kategorisinde bulunan bu kompakt modül, robot projeleri, güvenlik sistemleri ve eğitim uygulamaları için uygun maliyetli bir lazer kaynağıdır.

Teknik Özellikler

Lazer Sensör Modülü KY-008'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Lazer Tipi: Yarı iletken diyot lazer.
• Çalışma Voltajı: 5V DC
• Çalışma Akımı: <40mA,
• Lazer Rengi: Kırmızı
• Dalga Boyu: 650nm
• Lazer Gücü: <5mW (Sınıf 3A)
• Işın Çapı: Yaklaşık 5mm (10m mesafede)
• Bağlantı Pinleri:
  • S (Sinyal): Dijital kontrol pini
  • + (VCC): Güç girişi (5V)
  • - (GND): Toprak
• PCB Boyutları: 18.5mm x 15mm
• Montaj Delikleri: 2 adet, 2mm çapında
• Dahili Bileşenler: Lazer diyot, akım sınırlayıcı direnç
• Çalışma Sıcaklığı: -10°C ~ +50°C
• Odak Mesafesi: Sabit (ayarlanamaz)
• Lazer Ömrü: >1000 saat

Bağlantı ve Kullanım

Lazer Sensör Modülü KY-008'in Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Arduino'ya bağlantı yapmak için aşağıdaki şemayı kullanabilirsiniz:

• S (Sinyal) → Arduino Dijital Pin (örn. D7)
• + (VCC) → Arduino 5V
• - (GND) → Arduino GND

Lazer modülünü kontrol etmek oldukça basittir. Dijital pini HIGH yaparak lazeri açabilir, LOW yaparak kapatabilirsiniz. PWM pini kullanarak lazerin parlaklığını da kontrol edebilirsiniz, ancak düşük PWM değerlerinde lazer düzgün çalışmayabilir.

Lazer modülünü kullanırken sürekli açık tutmamaya dikkat edin, bu ömrünü kısaltabilir. Ayrıca, 5mW'lık lazer gücü düşük olsa da, göze doğrudan bakmak tehlikelidir. Lazerin çalıştığını göstermek için yanında LED kullanmak faydalı olabilir.

Kesintisiz lazerin yerini algılamak için, lazer modülünü bir LDR (ışığa duyarlı direnç) veya fototransistör ile birlikte kullanabilirsiniz. Bu şekilde ışık bariyeri veya lazer hırsız alarmı gibi uygulamalar geliştirebilirsiniz.

Uygulama Alanları

Lazer Sensör Modülü KY-008'in kullanılabileceği çeşitli projeler ve uygulama alanları.

Güvenlik Sistemleri

• Lazer alarm sistemleri
• Hareket dedektörleri
• Işık bariyerleri
• Kapı ve pencere güvenlik monitörleri
• Değerli eşya koruma sistemleri

Robotik ve Gösterge

• Robot yönlendirme sistemleri
• Hedef işaretleyiciler
• Uzaklık göstergeleri
• Doğrultu belirleyiciler
• Lazer pointer uygulamaları

Eğitim ve Eğlence

• Fizik deneyleri
• Işık yansıma ve kırılma gösterimleri
• Lazerli müzik gösterileri
• Interaktif oyun kontrolleri
• Sanatsal ışık projeleri

Proje Örnekleri

Lazer Sensör Modülü KY-008 kullanılarak yapılabilecek detaylı proje örnekleri.

Lazer Güvenlik Sistemi

Arduino Nano, KY-008 lazer modülü, LDR sensörü, buzzer ve bir röle kullanarak basit bir güvenlik sistemi geliştirebilirsiniz. Lazer modülü bir yöne, LDR sensörü ise karşı tarafta aynı hizaya monte edilir. Lazer sürekli olarak LDR üzerine ışık gönderir. Lazer ışını kesildiğinde (biri geçtiğinde), LDR'nin direnci değişir ve Arduino bunu algılar.

Sistem tetiklendiğinde buzzer alarm çalar ve röle üzerinden bağlı olan bir lamba açılabilir. Sistem, SMS gönderimi için GSM modülü ile genişletilebilir. Yanlış alarmları önlemek için kısa süreli kesintileri görmezden gelen bir algoritma eklenebilir. Bu sistem, ev, ofis veya müzelerde değerli eşyaların çevresine kurulabilir.

Lazerli Mesafe Ölçer

Arduino UNO, KY-008 lazer modülü, bir webcam veya kamera modülü ve LCD ekran kullanarak basit bir lazerli mesafe ölçer tasarlayabilirsiniz. Sistem, üçgenleme yöntemini kullanır: lazer kameradan belirli bir açıyla monte edilir ve lazer noktasının kamera görüntüsündeki konumu, mesafeye bağlı olarak değişir.

Arduino görüntüyü işleyerek, lazer noktasının konumundan mesafeyi hesaplar. Ölçülen mesafe LCD ekranda gösterilir. Sistem kalibre edilmeli ve önceden belirlenmiş mesafelerle test edilmelidir. Hesaplamaları kolaylaştırmak için bir arama tablosu kullanılabilir. Bu proje, oda ölçümü, robot navigasyonu veya hobi mühendislik projeleri için kullanışlıdır.

Lazer Harfi İle Müzik Çalar

Arduino Mega, KY-008 lazer modülü, birkaç LDR sensörü, bir hoparlör ve SD kart modülü kullanarak interaktif bir müzik çalar oluşturabilirsiniz. LDR'ler yarım daire şeklinde düzenlenip, lazer modülü merkezde konumlandırılır. Lazeri belirli bir LDR'ye yönelterek, o sensöre atanmış müzik parçası çalınır. Farklı açılarda yerleştirilen LDR'ler, farklı şarkıları veya sesleri tetikler.

SD kart, MP3 dosyalarını saklar ve Arduino içindeki DFPlayer mini modülü sesleri çalar. Sistem, interaktif bir müze sergisi veya eğlenceli bir parti aksesuarı olarak kullanılabilir. Lazer konumunu otomatik değiştirmek için servo motorlar eklenebilir, böylece otomatik bir müzik sekansı oluşturulabilir.

Sorun Giderme ve İpuçları

Lazer Sensör Modülü KY-008 kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Lazer Çalışmıyor: Bağlantıları kontrol edin ve doğru voltaj (5V) uygulandığından emin olun.
• Zayıf Lazer Işını: Besleme voltajını kontrol edin, düşük voltaj zayıf ışına neden olabilir.
• Düzensiz Çalışma: PWM ile kontrol ediliyorsa, daha yüksek duty cycle değerleri kullanın.
• Aşırı Isınma: Uzun süre çalıştırmayın ve periyodik olarak kapatarak soğumasını sağlayın.
• LDR ile Algılama Sorunları: Ortam ışığını azaltın ve LDR'yi doğrudan lazer ışınına yönlendirin.

Performans İpuçları

• Lazerin uzun mesafelerde görünürlüğünü artırmak için toz parçacıkları kullanın
• Lazer ışınını daha iyi görmek için karanlık ortamlar tercih edin
• Hassas hedefleme için lazer modülünü sabit bir platforma monte edin
• Lazer noktasının boyutunu ayarlamak için basit bir mercek kullanabilirsiniz
• Uzun ömür için %100 güç yerine %80-90 güç seviyesinde çalıştırın

Paket İçeriği

• 1 adet Lazer Sensör Modülü KY-008
