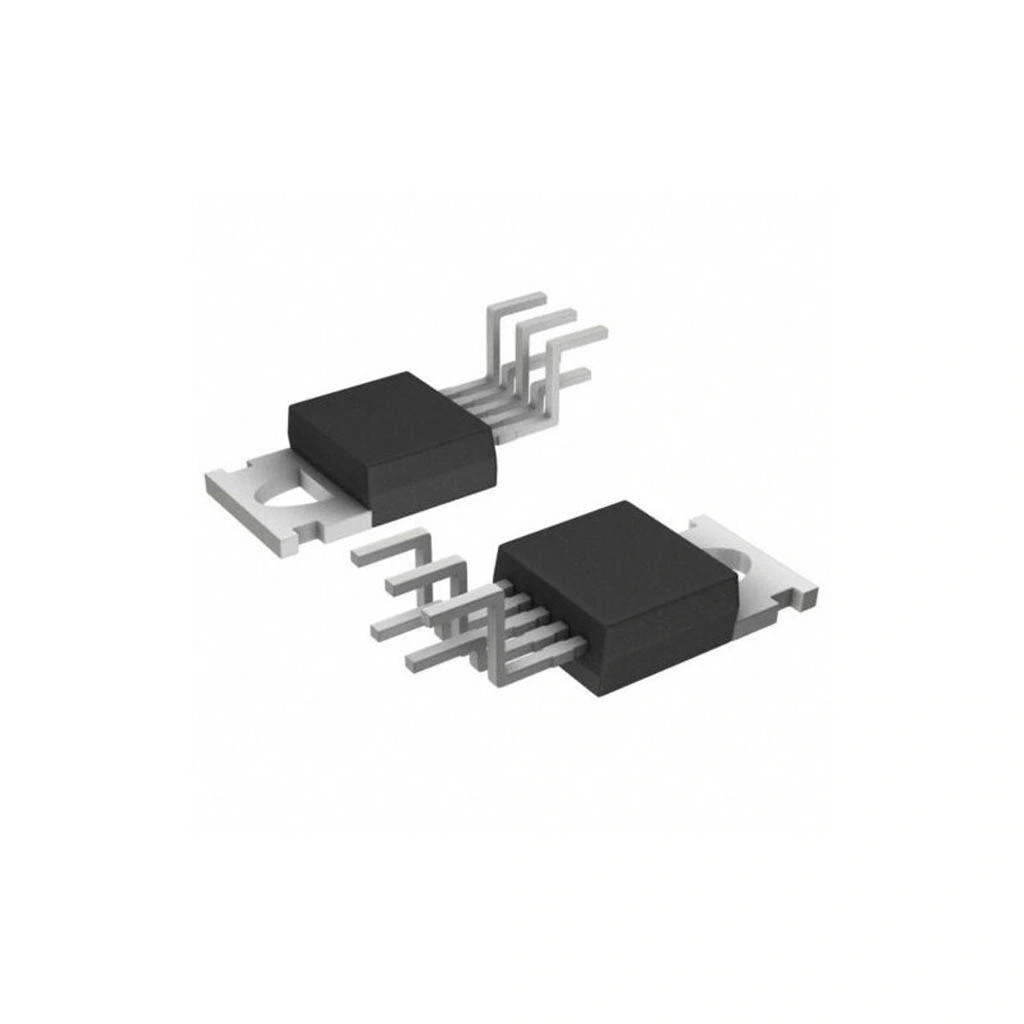

L200CV 40V 2A Lineer Voltaj Regülatörü TO-220-5
L200CV, TO-220-5 paketinde sunulan çok yönlü ayarlanabilir lineer voltaj regülatörüdür. ST Microelectronics tarafından üretilen bu entegre, 2.85V-36V çıkış voltaj aralığı ve maksimum 2A çıkış akımı sağlar. 40V'a kadar giriş voltajını destekleyen L200CV, akım sınırlama ve termal koruma özellikleriyle güvenilir çalışma sunar.
Ayarlanabilir akım sınırlama ve voltaj regülasyon yetenekleri ile bu güç entegreleri ürünü, laboratuvar güç kaynakları, şarj cihazları ve endüstriyel uygulamalar için idealdir. Düşük kaçak akım ve yüksek ripple bastırma oranı sayesinde hassas elektronik devrelerin güç kaynağı olarak kullanılabilir.
Geniş çalışma sıcaklık aralığı ve yüksek güvenilirlik sunan entegreler arasında yer alan L200CV, hem sabit hem de ayarlanabilir güç kaynağı tasarımlarında tercih edilir. Diğer elektronik komponentler ile uyumlu çalışarak çeşitli projelerde güvenilir güç çözümü sağlar.
Teknik Özellikler
L200CV 40V 2A Lineer Voltaj Regülatörü TO-220-5'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Komponent Tipi: Ayarlanabilir Lineer Voltaj Regülatörü
- Model: L200CV
- Üretici: ST Microelectronics
- Paket Tipi: TO-220-5
- Çıkış Voltaj Aralığı: 2.85V - 36V (ayarlanabilir)
- Giriş Voltaj Aralığı: 5V - 40V
- Dropout Voltajı: 2.5V @ 2A (tipik)
- Maksimum Çıkış Akımı: 2A
- Akım Sınırlama Aralığı: 10mA - 2A (ayarlanabilir)
- Hat Regülasyonu: 0.08% (tipik)
- Yük Regülasyonu: 0.3% (tipik)
- Quiescent Akımı: 4.2mA (tipik)
- Referans Voltajı: 2.85V ±2%
- Çalışma Sıcaklığı: 0°C ile +125°C arası
- Termal Direnç (Junction-to-Case): 3°C/W
- Ripple Bastırma Oranı: 60dB (tipik)
- Koruma Özellikleri: Termal, kısa devre, akım sınırlama
- Pin Sayısı: 5
- Montaj Tipi: Through-Hole
- RoHS Uyumluluğu: Evet
Kullanım Alanları
L200CV 40V 2A Lineer Voltaj Regülatörü TO-220-5'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Ayarlanabilir Güç Kaynakları
- Laboratuvar güç kaynakları
- Programlanabilir besleme devreleri
- Test ekipmanları
- Endüstriyel kontrol sistemleri
- OEM ekipmanları için güç modülleri
Şarj Cihazları ve Güç Yönetimi
- Akü şarj devreleri
- Solar şarj kontrolörleri
- Sabit akım kaynakları
- Hassas akım sınırlayıcı devreler
- LED sürücü devreleri
Endüstriyel Uygulamalar
- Motor hız kontrolü
- Sensör besleme devreleri
- Endüstriyel otomasyon ekipmanları
- Ölçüm sistemleri
- Kontrol panelleri
Avantajlar ve Özellikler
L200CV 40V 2A Lineer Voltaj Regülatörü TO-220-5'in sağladığı avantajlar ve çözümler.
- Ayarlanabilir Çıkış Voltajı: 2.85V-36V arası esnek kullanım
- Ayarlanabilir Akım Sınırlama: 10mA-2A arası güvenli çalışma
- Yüksek Güç Kapasitesi: 2A sürekli çıkış akımı
- Geniş Giriş Aralığı: 5V-40V çalışma aralığı
- Düşük Kaçak Akım: Hassas uygulamalar için uygun
- Termal Koruma: Aşırı ısınma durumunda otomatik kapanma
- Kısa Devre Koruması: Güvenli çalışma
- Düşük Gürültü: Temiz çıkış voltajı
- TO-220-5 Paketi: Kolay soğutucu montajı
- Çok Yönlü Tasarım: Sabit veya ayarlanabilir modlarda kullanım
Devre Tasarımı ve Kullanım
L200CV 40V 2A Lineer Voltaj Regülatörü TO-220-5'in devre tasarımında kullanımı hakkında bilgiler.
İpucu: Çıkış voltajını arttırdığınızda akım sınırlama değeri de artabilir, bu yüzden her iki parametreyi ayrı ayrı ayarlayın.
Pin Yapılandırması (TO-220-5):
- Pin 1: INPUT (Giriş Voltajı)
- Pin 2: OUTPUT (Çıkış Voltajı)
- Pin 3: GND (Toprak)
- Pin 4: REFERENCE (Referans Voltajı)
- Pin 5: CURRENT LIMITING (Akım Sınırlama)
Temel Ayarlanabilir Voltaj Regülatör Devresi:
- Giriş kapasitörü (0.33µF-1µF) INPUT ve GND arasına bağlanır
- Çıkış kapasitörü (10µF-100µF) OUTPUT ve GND arasına bağlanır
- R1 direnci (820Ω tipik) REFERENCE ve OUTPUT arasına bağlanır
- R2 değişken direnci REFERENCE ve GND arasına bağlanır (çıkış voltajını ayarlar)
- Akım sınırlama için Rsc direnci INPUT ve CURRENT LIMITING arasına bağlanır
Çıkış Voltajı Ayarlama Formülü:
- VOUT = 2.85V × (1 + R2/R1)
- R1 = 820Ω (tipik değer)
- R2 = ayarlanabilir direnç (potansiyometre kullanılabilir)
- Örnek: 12V çıkış için R1=820Ω, R2=2.6kΩ
Akım Sınırlama Ayarlama Formülü:
- ILIMIT = 0.45V / Rsc
- Rsc = Seri akım sınırlama direnci
- Örnek: 1A sınırı için Rsc=0.45Ω
- Yüksek akım uygulamalarında Rsc direncinin gücüne dikkat edin
Soğutma Gereksinimleri:
- 1A üzeri çıkış akımlarında soğutucu kullanın
- Harici soğutucu için termal macun veya ped kullanın
- Hesap: Pdis = (VIN - VOUT) × IOUT
- Örnek: 24V girişten 5V/1A çıkış için: Pdis = (24V-5V) × 1A = 19W
- 19W için minimum 4-5°C/W termal dirençli soğutucu gereklidir
Sorun Giderme ve İpuçları
L200CV 40V 2A Lineer Voltaj Regülatörü TO-220-5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Daha büyük soğutucu kullanın, giriş-çıkış voltaj farkını azaltın
- Kararsız Çıkış: Giriş/çıkış kapasitörlerini artırın, bypass kapasitörleri ekleyin
- Akım Sınırlama Sorunları: Rsc direncinin toleransını kontrol edin, güç oranını artırın
- Düşük Çıkış Voltajı: Giriş voltajının minimum farka uygunluğunu kontrol edin
- Voltaj Dalgalanmaları: Çıkış kapasitörünü artırın, LC filtre ekleyin
Laboratuvar Güç Kaynağı Tasarım İpuçları
- Voltaj ve akım ayarı için multi-turn potansiyometreler kullanın
- Çıkış voltaj ve akım göstergeleri için birer panel metre ekleyin
- Kısa devre koruması test butonu ekleyebilirsiniz
- Ripple azaltmak için çıkışa LC filtre (330µH/100µF) ekleyin
- Çoklu çıkış voltajları için birden fazla L200CV kullanabilirsiniz
Verimlilik Artırma Yöntemleri
- Giriş-çıkış voltaj farkını minimize edin
- Yüksek akım gerektiren yükleri bölün
- Anahtarlamalı ön-regülasyon ekleyerek ısı üretimini azaltın
- Termal bağlantıyı iyileştirmek için silikon ped yerine termal macun kullanın
- Fanlar veya ısı boruları ile aktif soğutma sistemi tasarlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Güç yönetimi ve regülatör çözümleri için güç entegrelerini inceleyebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
L200CV ile LM317 arasındaki fark nedir?
L200CV akım sınırlama özelliği sunar, 2A akım kapasitesi vardır ve geniş voltaj aralığında çalışır. LM317 sadece 1.5A ile sınırlıdır ve akım sınırlama kontrolü yoktur.
TO-220-5 paketi neden 5 pine sahiptir?
Standart TO-220-3'den farklı olarak akım sınırlama ve referans pinleri de mevcuttur. Bu sayede hem voltaj hem akım limiti ayarlanabilir.
L200CV ile sabit voltaj güç kaynağı yapılabilir mi?
Evet, sabit dirençler kullanarak sabit çıkış voltajı ayarlanabilir. Potansiyometre yerine hassas dirençler kullanarak hedef voltajda sabit çalışabilir.
Akım sınırlama direnci için hangi tip direnç kullanılmalıdır?
Metal film, düşük sıcaklık katsayılı ve en az 1W güç değerine sahip dirençler. Yüksek akım için paralel dirençler veya shunt direnç kullanın.
L200CV için minimum çıkış voltajı nedir?
Dahili referans voltajı olan 2.85V minimum çıkış değeridir. R2/R1 oranı sıfır olduğunda bu değer elde edilir.
Isı problemi nasıl çözülür?
Geniş alüminyum soğutucu, termal macun, fan ekleme veya giriş-çıkış farkını azaltmak için kademeli regülasyon kullanılabilir.
L200CV LED sürücü olarak kullanılabilir mi?
Evet, sabit akım modu ile ideal LED sürücüdür. Akım sınırlama özelliği sayesinde LED'ler için sabit akım kaynağı olarak çalışır.
Minimum giriş-çıkış voltaj farkı ne olmalıdır?
Dropout voltajı olan 2.5V minimum farktır. Yüksek akım gerektiren uygulamalarda en az 3-4V fark bırakılmalıdır.
