KST10MTF SOT23 Smd Transistör

KST10MTF SOT23 SMD Transistör

KST10MTF, yüksek performanslı bir MOSFET transistördür. SOT23 SMD paketinde sunulan bu N-Kanal MOSFET, 100V drain-source voltajı ve 2.3A sürekli drain akımı kapasitesi ile kompakt boyutta yüksek güç anahtarlama uygulamaları için tasarlanmıştır.

Düşük Rds(on) değeri ve hızlı anahtarlama özellikleri ile öne çıkan bu elektronik komponent, enerji verimliliği gerektiren modern elektronik devrelerde BJT transistörlere göre daha düşük güç kaybı ve ısı üretimi sağlar.

Mükemmel bir V_gs karakteristiği ile 4V seviyesinden itibaren tam açılım gösterebilen KST10MTF, mikrodenetleyicilerden doğrudan sürülebilen, kullanımı kolay ve güvenilir bir transistör çözümüdür.

Teknik Özellikler

KST10MTF SOT23 SMD Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: KEC (Korea Electronics Corporation)
• Transistör Tipi: N-Kanal MOSFET

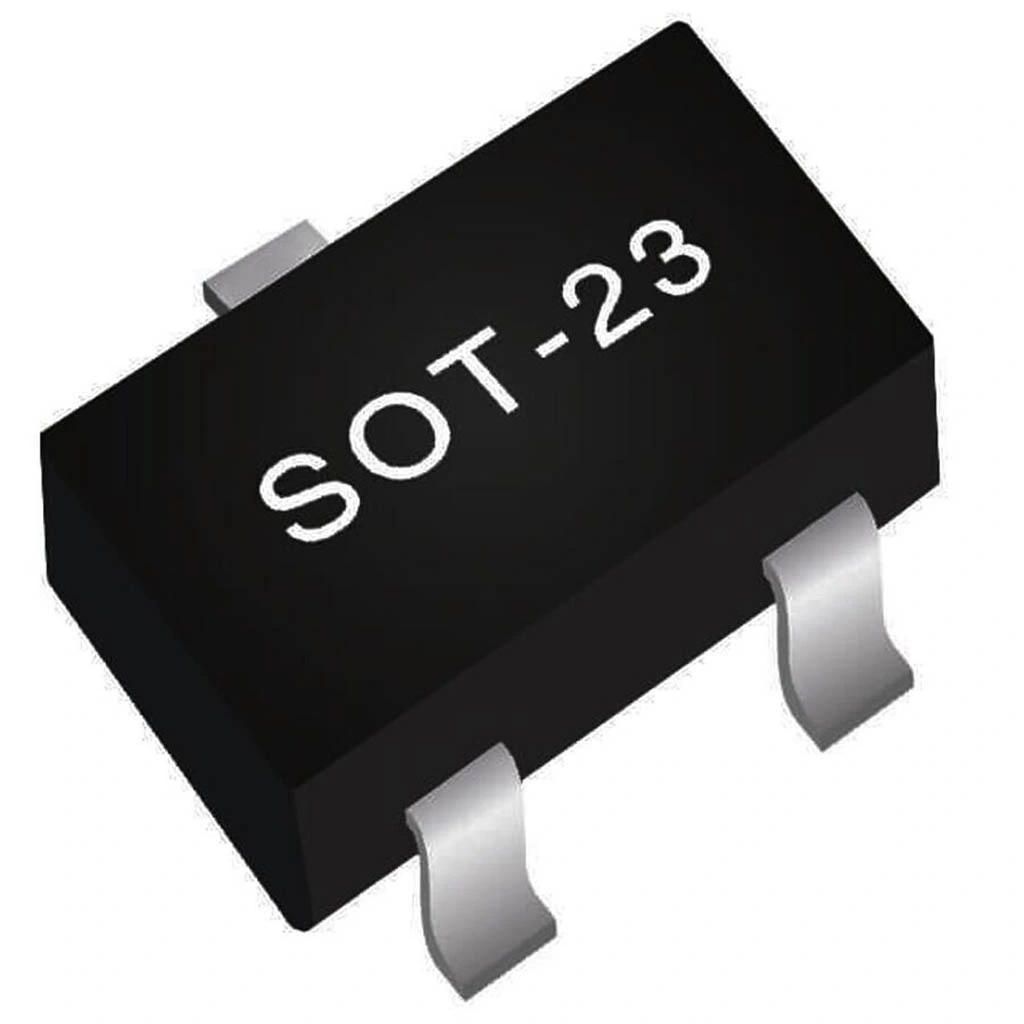

• Paket / Kılıf: SOT23-3 SMD
• Drain-Source Voltajı (V_DSS): 100V
• Gate-Source Voltajı (V_GS): ±20V
• Sürekli Drain Akımı (I_D): 2.3A (25°C'de)
• Puls Drain Akımı (I_DM): 9.2A (puls)
• Drain-Source On Direnci (R_DS(on)): 0.18Ω (V_GS=10V'da)
• Drain-Source On Direnci (R_DS(on)): 0.28Ω (V_GS=4.5V'da)
• Gate Eşik Voltajı (V_GS(th)): 1.5V - 2.5V
• Total Gate Yükü (Q_g): 6.8nC (tipik)
• Giriş Kapasitansı (C_iss): 120pF (tipik)
• Çıkış Kapasitansı (C_oss): 35pF (tipik)
• Geri Transfer Kapasitansı (C_rss): 15pF (tipik)
• Turn-On Gecikmesi (t_d(on)): 8ns (tipik)
• Turn-Off Gecikmesi (t_d(off)): 25ns (tipik)
• Güç Dağılımı (P_d): 1.25W (25°C'de)
• Çalışma Sıcaklık Aralığı: -55°C ile +150°C arası
• Termal Direnç (Junction to Ambient): 100°C/W
• Maksimum Jonksiyon Sıcaklığı (T_j): 150°C

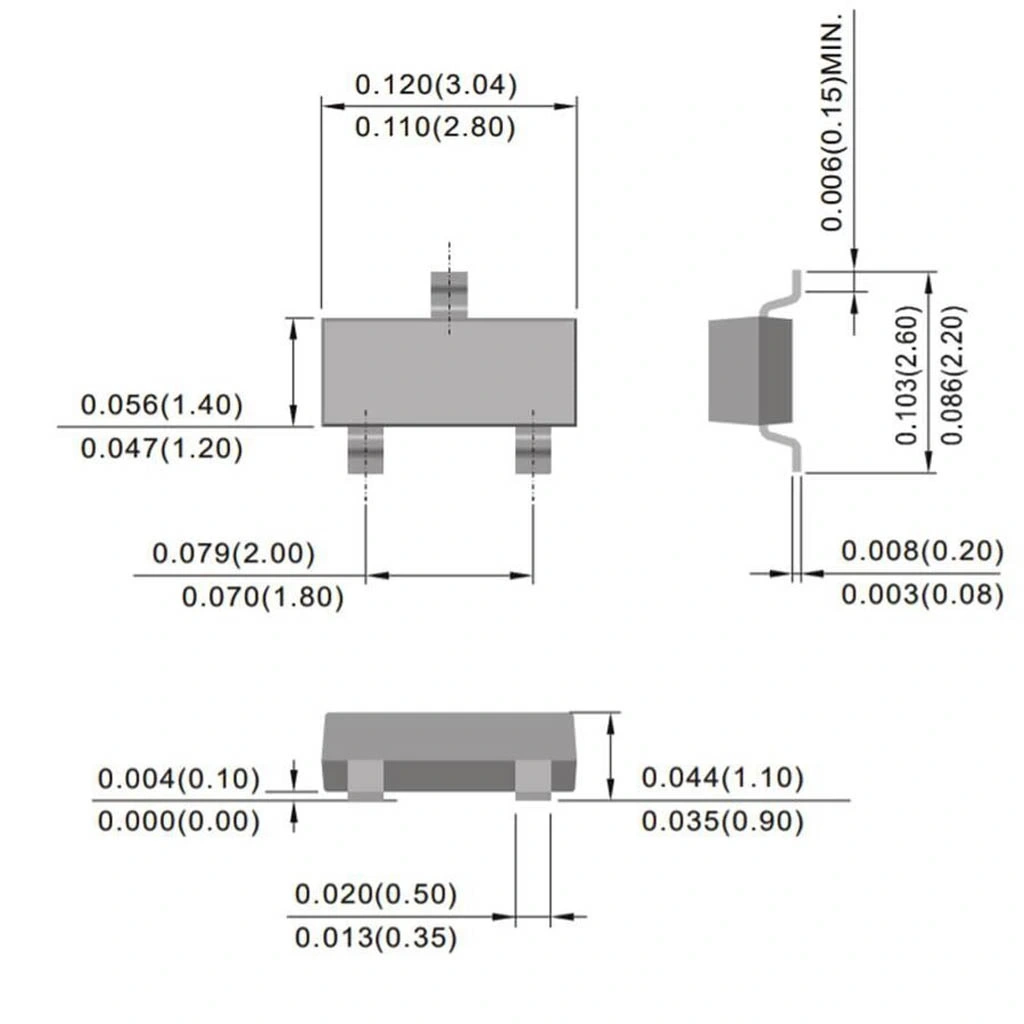

• Paket Boyutları: 2.9mm x 1.3mm x 1.0mm (yaklaşık)
• Pin Yapılandırması: 1-Gate, 2-Source, 3-Drain
• RoHS Uyumluluğu: Evet
• Safe Operating Area (SOA): Geniş güvenli çalışma aralığı
• Avalanche Dayanıklılığı: Var
• Body Diyodu İleri Voltajı: 1.2V (tipik)
• Ağırlık: 0.008g (yaklaşık)
• Montaj Şekli: Yüzey Montaj (SMD/SMT)
• Alternatif Kod: 2N7002, AO3400, BSS138 ile benzer

Kullanım Alanları

KST10MTF SOT23 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Elektroniği Uygulamaları

• DC-DC dönüştürücüler
• Anahtarlamalı güç kaynakları
• LED sürücü devreleri
• Motor sürücü devreleri
• Batarya şarj kontrol devreleri

Dijital Uygulamalar

• Lojik seviye dönüştürücüler
• Mikrodenetleyici çıkış genişletme
• Yüksek akım dijital anahtarlama
• Hızlı anahtarlama devreleri
• PWM kontrollü sistemler

Endüstriyel ve Tüketici Elektroniği

• Röle sürücü devreleri
• Solenoid kontrol devreleri
• Yerinde yük anahtarlama
• Güç yönetim sistemleri
• Mobil cihaz güç kontrolü

Avantajlar ve Özellikler

KST10MTF SOT23 SMD Transistör'ün sağladığı avantajlar ve çözümler.

• Düşük RDS(on) Direnci: 0.18Ω ile yüksek verimlilik ve düşük ısı üretimi
• Yüksek Voltaj Kapasitesi: 100V VDS ile çeşitli uygulamalarda kullanım
• Kompakt SOT23 Paketi: PCB alanından tasarruf sağlayan SMD tasarım
• Hızlı Anahtarlama: Düşük gate kapasitansı ile yüksek frekanslarda çalışma
• Düşük Gate Sürüş Gereksinimi: 4.5V gate voltajında bile düşük RDS(on)
• Yüksek Akım Kapasitesi: 2.3A sürekli, 9.2A pik akım ile güçlü sürüş
• Gelişmiş Termal Performans: 100°C/W termal direnç
• Geniş Çalışma Sıcaklık Aralığı: -55°C ile +150°C arası
• Dahili Gate-Source Koruma: ESD hasarlarına karşı direnç
• Doğrudan Mikrodenetleyici Uyumluluğu: 3.3V/5V lojik ile sürülebilme

Uygulama ve Devre Tasarımı

KST10MTF SOT23 SMD Transistör ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Düşük Taraf (Low-Side) Anahtarlama Devresi:

• Gate Direnci: 10Ω - 100Ω (anahtarlama hızını kontrol eder)
• Pull-down Direnci: 10kΩ - 100kΩ (gate'i kararlı şekilde düşük seviyede tutar)
• Mikrodenetleyici Bağlantısı: 3.3V/5V lojik çıkışı → gate direnci → MOSFET gate
• Drain Bağlantısı: Yük ile besleme arasına seri bağlantı
• Koruma: Endüktif yükler için drain-source arasına flyback diyot

DC Motor Hız Kontrolü:

• PWM Sinyali: Mikrodenetleyiciden 1kHz-20kHz arası
• Gate Sürücü: 47Ω seri direnç ile doğrudan PWM bağlantısı
• Koruma Diyodu: 1N5819 Schottky (motor terminalleri arasına)
• Pull-down: 10kΩ gate-source direnci
• Besleme Filtreleme: 100μF elektrolitik ve 0.1μF seramik kapasitörler

LED Sürücü Uygulaması:

• Akım Sınırlama Direnci: LED tipine göre uygun değerde
• Anahtarlama Frekansı: Parlaklık kontrolü için 100Hz-1kHz PWM
• Gate Koruması: 15V Zener diyot (gate-source arasına, opsiyonel)
• Çalışma Modu: Sert anahtarlama veya lineer bölgede (dimming uygulamaları için)
• Soğutma: Yüksek güçlü LED'lerde PCB üzerinde geniş bakır alanlar

Sorun Giderme ve İpuçları

KST10MTF SOT23 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• MOSFET Açılmıyor: Gate voltajını kontrol edin, minimum 4V önerilir.
• Aşırı Isınma: RDS(on) etkisini azaltmak için gate voltajını artırın veya daha düşük akım çekin.
• Salınım Sorunu: Gate direncini artırın, PCB düzenini optimize edin.
• Yavaş Anahtarlama: Gate direncini azaltın, daha güçlü sürücü kullanın.
• İstenmeyen Tetiklenme: Pull-down direncini azaltın, hat gürültüsünü filtreleyin.

PCB Tasarım İpuçları

• Gate sürücü hattını kısa ve geniş tasarlayın
• Yüksek akım yolları için geniş PCB izleri kullanın (min. 1mm)
• Drain bağlantısı için ısı dağıtımını iyileştirecek geniş bakır alan bırakın
• Termal via'lar ekleyerek ısıyı PCB'nin arka tarafına yönlendirin
• Anahtarlama gürültüsünü azaltmak için gate ve besleme hatlarına düzgün by-pass kapasitörleri ekleyin
• Source bağlantısında ortak empedans oluşumundan kaçının

Paket İçeriği

• KST10MTF SOT23 SMD Transistör
