KA2284 Ses Seviyesi Gösterme Modülü Kartı

KA2284 Ses Seviyesi Gösterme Modülü Kartı

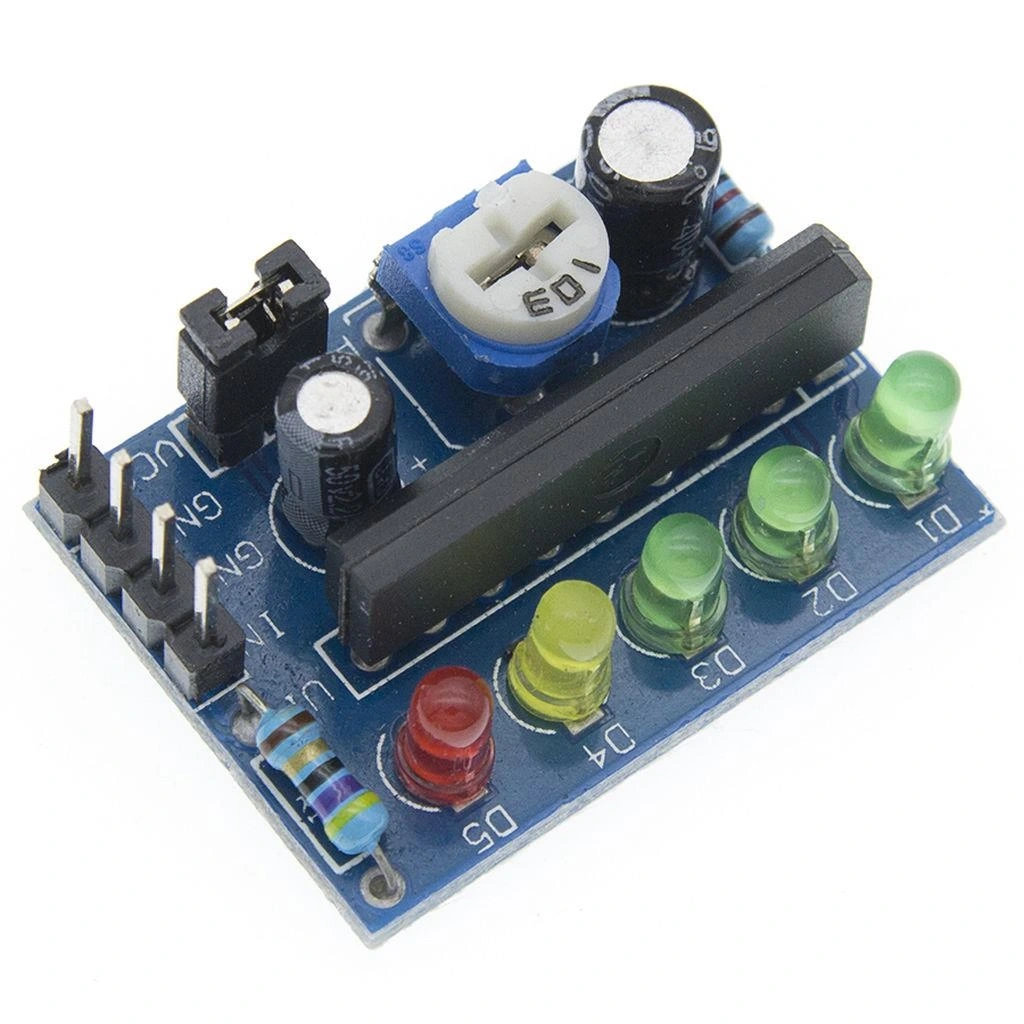

KA2284 Ses Seviyesi Gösterme Modülü Kartı, ses sinyallerinin seviyesini görsel olarak gösteren kompakt bir LED VU metre modülüdür. KA2284 entegresi etrafında tasarlanmış bu modül, 5 adet LED ile ses seviyesini basamaklı olarak gösterir.

Stereo ses sinyallerini analiz edebilen bu modül, Arduino projelerinde veya bağımsız ses sistemlerinde kolayca kullanılabilir. Üzerindeki hassasiyet ayarı sayesinde farklı giriş sinyallerine göre kalibre edilebilir.

Geniş çalışma voltajı aralığı (3.5V-12V) sayesinde pil, adaptör veya başka güç kaynaklarıyla beslenebilir. Ses görselleştirme projeleri için ideal olan bu modül, kompakt boyutları ile az yer kaplar.

Müzik sistemleri, ses kontrol üniteleri ve eğlence amaçlı LED projelerinde yaygın olarak kullanılan bu kart, Modüller kategorisinin eğlenceli ve fonksiyonel bir ürünüdür.

---

Teknik Özellikler

KA2284 Ses Seviyesi Gösterme Modülü Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre: KA2284 VU Metre IC
• Çalışma Voltajı: 3.5V - 12V DC
• LED Sayısı: 5 adet LED (Yeşil, Sarı, Kırmızı renkli)
• Kanal Sayısı: 2 (Stereo: Sol ve Sağ)
• Gösterge Tipi: Basamaklı (Dot mode)
• Giriş Empedansı: 10kΩ
• Hassasiyet: Ayarlanabilir (potansiyometre ile)
• Tepki Süresi: <10ms
• Ses Frekans Aralığı: 20Hz - 20kHz
• Maksimum Giriş Sinyali: 2.8V p-p
• Akım Tüketimi: ~10-30mA (LED sayısına bağlı)

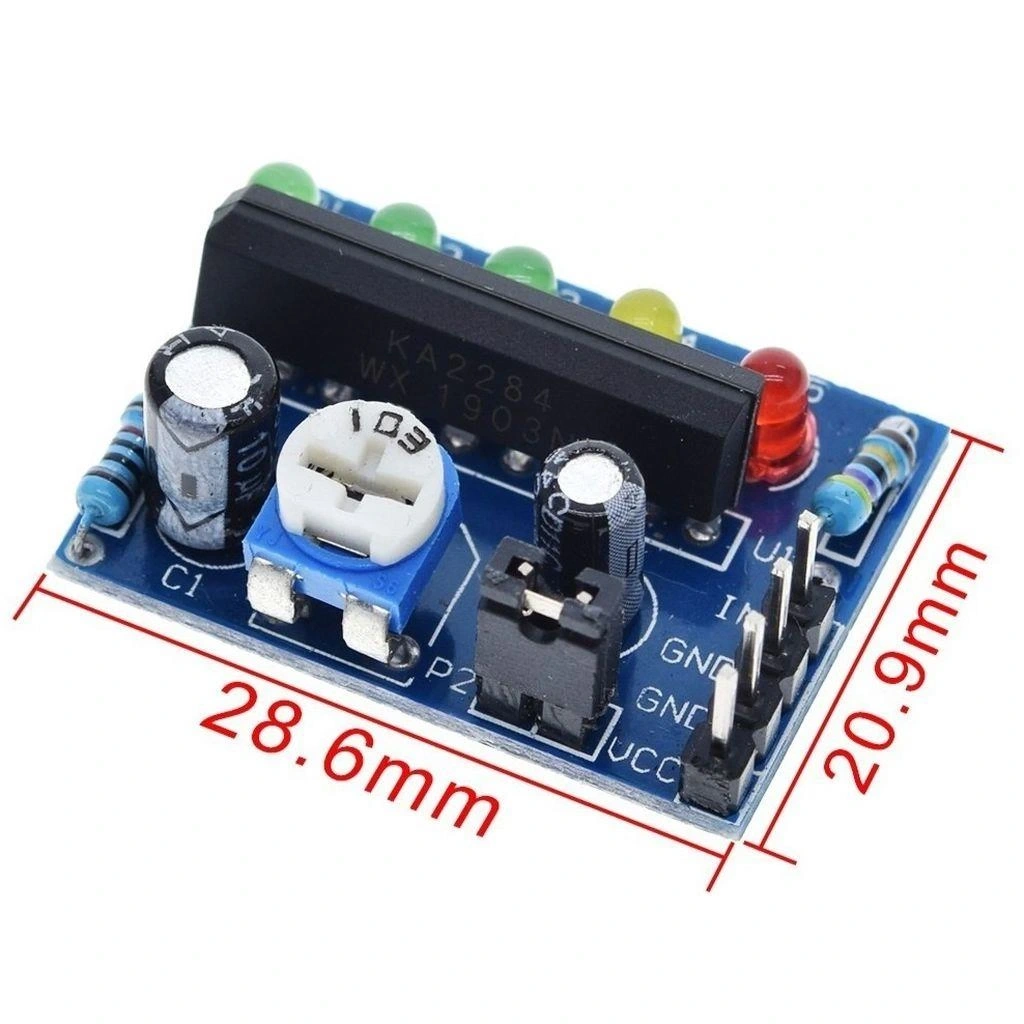

• PCB Boyutları: 37mm x 24mm x 15mm
• Montaj Delikleri: 2 adet, 2.5mm çapında

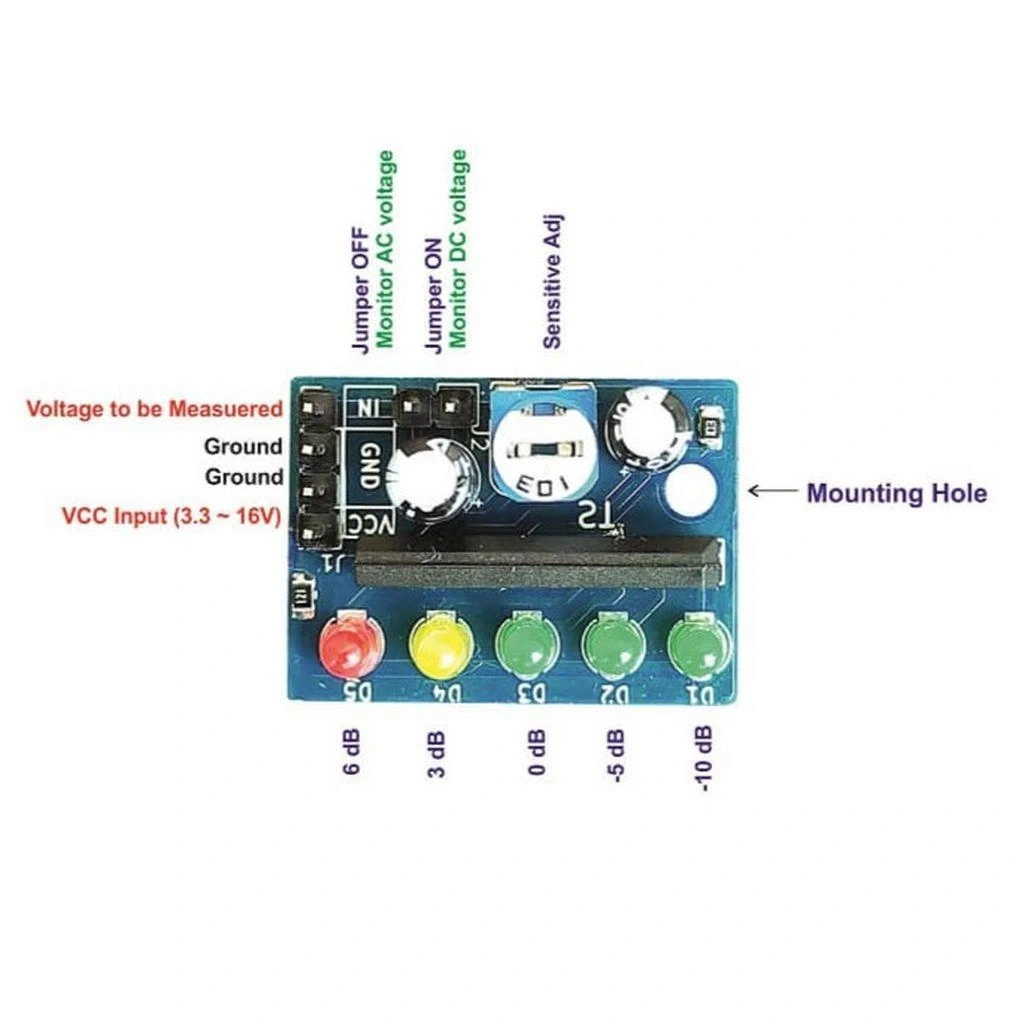

• Bağlantı Pinleri: VCC, GND, SIG_L (Sol), SIG_R (Sağ)

---

Paket İçeriği

KA2284 Ses Seviyesi Gösterme Modülü Kartı paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x KA2284 Ses Seviyesi Gösterme Modülü Kartı

---

Bağlantı ve Kullanım

KA2284 Ses Seviyesi Gösterme Modülü Kartının bağlantı şeması ve kullanım talimatları.

Temel Bağlantı

KA2284 Ses Seviyesi Gösterme Modülünün temel bağlantıları şu şekildedir:

Güç Bağlantısı

• VCC - 3.5V-12V DC güç kaynağına bağlayın (5V veya 9V ideal)
• GND - Güç kaynağının negatif (-) ucuna bağlayın

Ses Sinyali Bağlantısı

• SIG_L - Sol kanal ses sinyali girişi
• SIG_R - Sağ kanal ses sinyali girişi
• GND - Ses kaynağının toprak (GND) bağlantısı

Ses Kaynağı Bağlantı Örnekleri

Ses Çıkışına Doğrudan Bağlantı

Bir ses kaynağının (MP3 çalar, telefon, bilgisayar) kulaklık veya hat çıkışından bağlantı yapmak için:

1. 3.5mm stereo jak kablosunu ses kaynağına takın
2. Kablonun sol kanalını (genellikle beyaz veya kırmızı) SIG_L pinine bağlayın
3. Kablonun sağ kanalını (genellikle kırmızı veya siyah) SIG_R pinine bağlayın
4. Kablonun ortak ucunu (genellikle çıplak kablo veya siyah) GND pinine bağlayın

Amplifikatör Çıkışına Bağlantı

Bir amplifikatörün hoparlör çıkışına bağlantı yapmak için:

• Doğrudan bağlantı için sinyal seviyesi çok yüksek olabilir, bir gerilim bölücü devre kullanın:
• Her kanal için 10kΩ ve 1kΩ dirençlerden oluşan gerilim bölücü yapın
• 10kΩ direncin bir ucunu amplifikatör çıkışına bağlayın
• 10kΩ ve 1kΩ dirençlerin birleşim noktasını SIG_L veya SIG_R pinine bağlayın
• 1kΩ direncin diğer ucunu GND'ye bağlayın

Hassasiyet Ayarı

Modül üzerindeki potansiyometre ile hassasiyet şu şekilde ayarlanabilir:

1. Normal ses seviyesinde bir müzik veya ses çalın
2. Potansiyometreyi yavaşça çevirerek LED'lerin yanma seviyesini ayarlayın
3. Düşük seste ilk LED'lerin, yüksek seste son LED'lerin yanacağı şekilde ayarlayın
4. Çok hassas ayar yaptığınızda, küçük sesler bile LED'leri yakabilir
5. Çok düşük hassasiyet ayarında ise yüksek sesler bile LED'leri yakmayabilir

Mono Ses Kaynağı Kullanımı

Mono ses kaynağı kullanıyorsanız:

• Ses sinyalini hem SIG_L hem de SIG_R girişlerine paralel bağlayın
• Veya sadece bir kanalı kullanıp diğerini boş bırakabilirsiniz

Güç Tüketimi Optimizasyonu

Pil ile çalışan projelerde güç tüketimini azaltmak için:

• Daha düşük voltaj ile çalıştırın (3.5V-5V arası)
• LED parlaklığını azaltmak için her LED'e seri 470Ω-1kΩ direnç ekleyin

---

Uygulama Alanları

KA2284 Ses Seviyesi Gösterme Modülü Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

Müzik ve Ses Sistemleri

• DIY müzik sistemleri
• Taşınabilir hoparlörler
• Karaoke sistemleri
• Kulaklık amplifikatörleri
• DJ ekipmanları
• Gitar amplifikatörleri

Görsel Projeler

• Müzikle senkronize ışık sistemleri
• Parti dekorasyonları
• Ses aktivasyonlu LED projeleri
• Bilgisayar kasa modifikasyonları
• Otomobil ses sistemi göstergeleri
• Reklam ve vitrin aydınlatmaları

Eğitim ve Hobi

• Ses seviyesi izleme projeleri
• STEM eğitim kitleri
• Ses elektroniği deney setleri
• Fizik ve ses bilimi gösterimleri
• Elektronik hobi projeleri
• Maker faire gösterileri

---

Proje Örnekleri

KA2284 Ses Seviyesi Gösterme Modülü Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Müzikle Senkronize LED Lamba

Bu projede, KA2284 modülünü kullanarak müziğin ritmini takip eden dekoratif bir LED lamba tasarlayabilirsiniz. Modül, ses seviyesine göre farklı LED gruplarını etkinleştirerek etkileyici bir görsel efekt yaratır.

Gerekli bileşenler: KA2284 Ses Seviyesi Gösterme Modülü, Arduino Nano, WS2812B LED şerit, 5V güç adaptörü, 3.5mm stereo jak, mini hoparlör ve şeffaf lamba muhafazası.

KA2284 modülü, müzik sinyalini analiz ederek ses seviyesini algılar. Arduino, modülden gelen sinyali dijital pinlerden okuyarak LED şeridin renklerini ve parlaklığını kontrol eder. Düşük ses seviyelerinde soğuk renkler (mavi, yeşil), yüksek ses seviyelerinde ise sıcak renkler (sarı, kırmızı) gösterilir. Şeffaf bir lamba muhafazası içine yerleştirilen LED şerit, ortama etkileyici bir ambiyans katarken, dahili mini hoparlör sayesinde müziğin kendisini de dinleyebilirsiniz. Sistem, bir masaüstü lambası, gece lambası veya parti dekorasyonu olarak kullanılabilir.

Taşınabilir Ses Analizörü

Bu projede, KA2284 modülünü kullanarak portatif bir ses seviyesi analizörü geliştirebilirsiniz. Bu cihaz, çeşitli ortamlardaki ses seviyelerini görsel olarak gösterir ve kayıt altına alabilir.

Gereken bileşenler: KA2284 Ses Seviyesi Gösterme Modülü, Arduino Pro Mini, OLED ekran, mikrofon modülü, SD kart modülü, lityum pil ve şarj devresi ve 3D baskılı kasa.

Mikrofon modülü ortamdaki sesi algılar ve KA2284 modülü bu sinyali işleyerek LED'ler üzerinde gösterir. Arduino, KA2284'ün çıkışlarını dijital pinlerden okur ve gerçek zamanlı ses seviyesini OLED ekranda grafik olarak gösterir. Aynı zamanda, maksimum ses seviyesi, ortalama seviye ve ani yükselmeler gibi metrikleri hesaplar. SD kart modülü, bu verileri zaman damgasıyla birlikte kaydederek uzun süreli analiz yapmanıza olanak tanır. Cihaz, konser salonları, sınıflar, fabrikalar veya ofisler gibi çeşitli ortamlardaki ses seviyelerini ölçmek için kullanılabilir.

DJ Ses ve Işık Kontrol Konsolu

Bu projede, KA2284 modülünü kullanarak ev partileri veya küçük etkinlikler için DJ konsolu tasarlayabilirsiniz. Bu konsol, müziğin seviyesini görsel olarak gösterir ve aynı zamanda ışık efektlerini kontrol eder.

Gerekli malzemeler: KA2284 Ses Seviyesi Gösterme Modülü, Arduino Mega, 16x2 LCD ekran, potansiyometreler, butonlar, RGB LED'ler, röle modülü, ses mikserli amplifikatör ve muhafaza kutusu.

KA2284 modülü, müzik sinyalindeki ses seviyesini algılar ve LED göstergeleri üzerinde görselleştirir. Arduino, bu bilgiyi kullanarak önceden programlanmış ışık şovlarını tetikler. Konsolun üzerindeki potansiyometreler ve butonlar, müzik kaynakları arasında geçiş yapmanızı, ses seviyesini ayarlamanızı ve farklı ışık efektleri arasında geçiş yapmanızı sağlar. LCD ekran, mevcut durum ve ayarları gösterir. Röle modülü, daha büyük ışık sistemlerini kontrol etmenize olanak tanır. Bu sistem, ev partileri, küçük etkinlikler veya hobi DJ'liği için mükemmel bir çözümdür.

---

Sorun Giderme ve İpuçları

KA2284 Ses Seviyesi Gösterme Modülü Kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• LED'ler Yanmıyor: Güç bağlantılarını kontrol edin. Voltajın 3.5V-12V aralığında olduğunu doğrulayın. Polariteyi kontrol edin. LED'lerin sağlam olduğundan emin olun. Hassasiyet ayarını maksimuma getirmeyi deneyin.
• Tüm LED'ler Sürekli Yanıyor: Hassasiyet ayarı çok yüksek olabilir. Potansiyometreyi saat yönünün tersine çevirin. Sinyal girişinde gürültü veya DC ofset olup olmadığını kontrol edin. Sinyal girişini GND ile kısa devre yaparak test edin.
• Sese Tepki Yok: Ses sinyali bağlantılarını kontrol edin. Ses kaynağının çalıştığından emin olun. Sinyal seviyesinin uygun olduğunu kontrol edin, çok düşük olabilir. Ses kaynağını değiştirmeyi deneyin.
• Tek Kanal Çalışıyor: Stereo jak kablosunun doğru bağlandığını kontrol edin. Ses kaynağının her iki kanaldan da çıkış verdiğini doğrulayın. Çalışmayan kanaldaki bağlantıları kontrol edin.
• Kararsız Gösterge: Güç kaynağını stabilize edin. Filtreleme kapasitörleri ekleyin. Ses kabloları için blendajlı kablo kullanın. Elektromanyetik parazit kaynaklarından uzak tutun.

Performans İpuçları

• Daha iyi görsel efekt için LED'lerin yerine daha parlak veya farklı renk LED'ler takabilirsiniz
• Ses sinyalini doğrudan hoparlör çıkışlarından almak yerine Line-Out/Kulaklık çıkışından alın
• Yüksek seviyeli sinyaller için gerilim bölücü devre kullanarak sinyal seviyesini düşürün
• LED'lerin daha pürüzsüz yanıp sönmesi için her LED'e 1-10μF kapasitör bağlayabilirsiniz
• Modülü metal muhafaza içinde kullanıyorsanız, elektromanyetik paraziti önlemek için topraklama yapın
• Mikrofon ile kullanmak için, kaliteli bir preamplifikatör devresi ekleyin

---
