JDY-41 2.4GHz Kablosuz Seri Alıcı Verici Modül
JDY-41 2.4GHz Kablosuz Seri Alıcı Verici Modül, CC2541 çipine dayalı, düşük güç tüketimli ve yüksek performanslı bir kablosuz haberleşme çözümüdür. 2.4GHz frekans bandında çalışan bu modül, açık alanda 100 metreye kadar iletişim mesafesi sağlayarak, kablolu bağlantılara alternatif sunar.
UART arayüzü ile kolay entegrasyon sağlayan bu kablosuz modül, Arduino ve diğer mikrodenetleyici platformlarıyla uyumlu çalışarak, IoT projeleri, uzaktan kontrol sistemleri ve veri toplama uygulamaları için ideal bir çözümdür.
AT komutları ile basitçe yapılandırılabilen JDY-41, düşük güç tüketimi özellikleri sayesinde pil ile çalışan uygulamalarda uzun ömür sunar ve voltaj dönüştürücüler ile birlikte kullanılarak farklı güç kaynaklarıyla çalıştırılabilir.
Teknik Özellikler
JDY-41 2.4GHz Kablosuz Seri Alıcı Verici Modül'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Çip Modeli: CC2541
- Çalışma Frekansı: 2.4GHz ISM bandı
- Modülasyon Tipi: GFSK
- Maksimum İletişim Mesafesi: 100m (açık alanda)
- Çalışma Gerilimi: 3.0V-3.6V DC
- Çalışma Akımı:
- İletim Modunda: ~18mA
- Alıcı Modunda: ~15mA
- Uyku Modunda: ~1μA
- Veri İletişim Arayüzü: UART (TTL seviyesi)
- Veri İletim Hızı: 1200-115200bps (varsayılan: 9600bps)
- Verici Gücü: 0dBm (ayarlanabilir)
- Alıcı Hassasiyeti: -85dBm
- Çalışma Modları: Şeffaf iletim, komut modu
- Kanal Sayısı: 3 kanal
- Konfigürasyon: AT komut seti ile
- Anten Tipi: PCB anten (dahili)
- PCB Boyutları: 17mm × 27mm × 3mm (yaklaşık)
- Pin Sayısı: 8 pin
- Çalışma Sıcaklığı: -40°C ila +85°C
- Desteklenen Protokoller: İki yönlü yarı dubleks iletişim
Kullanım Alanları
JDY-41 2.4GHz Kablosuz Seri Alıcı Verici Modül'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
IoT ve Akıllı Ev Uygulamaları
- Kablosuz sensör ağları
- Uzaktan sıcaklık ve nem izleme
- Akıllı aydınlatma kontrol sistemleri
- Enerji tüketim monitörleri
- Uzaktan su seviyesi izleme
Endüstriyel Otomasyon
- Fabrika ekipman izleme sistemleri
- Kablosuz veri toplama ve aktarma
- Uzaktan makine kontrolü
- Üretim hattı sensör ağları
- Ekipman durum izleme sistemleri
Uzaktan Kontrol Projeleri
- Robotik projeler
- Model araç/uçak/tekne kontrolü
- Kablosuz oyun kontrolörleri
- Ev otomasyonu uzaktan kumandaları
- Kablosuz prezentasyon kontrol sistemleri
Avantajlar ve Özellikler
JDY-41 2.4GHz Kablosuz Seri Alıcı Verici Modül'ün sağladığı avantajlar ve çözümler.
- Kolay Entegrasyon: Standart UART arayüzü ile basit bağlantı
- Düşük Güç Tüketimi: Pil ile çalışan projeler için ideal
- Çift Yönlü İletişim: Tam yarı dubleks veri aktarımı
- Uygun Fiyat: Ekonomik kablosuz haberleşme çözümü
- Kompakt Boyut: Küçük projelere kolayca entegre edilebilir
- AT Komut Seti: Basit yapılandırma ve kontrol
- 2.4GHz Bandı: Dünya genelinde lisanssız kullanılabilen frekans
- 100m Menzil: Açık alanda uzun mesafe iletişim
- Ayarlanabilir Parametre: Baud rate ve iletim modu konfigürasyonu
- Ultra Düşük Uyku Akımı: Pil ömrünü uzatma
Kurulum ve Bağlantı
JDY-41 2.4GHz Kablosuz Seri Alıcı Verici Modül'ün kurulum ve bağlantı süreci hakkında bilgiler.
İpucu: Her iki modülü aynı kanal ve baud rate'e ayarlamayı unutmayın.

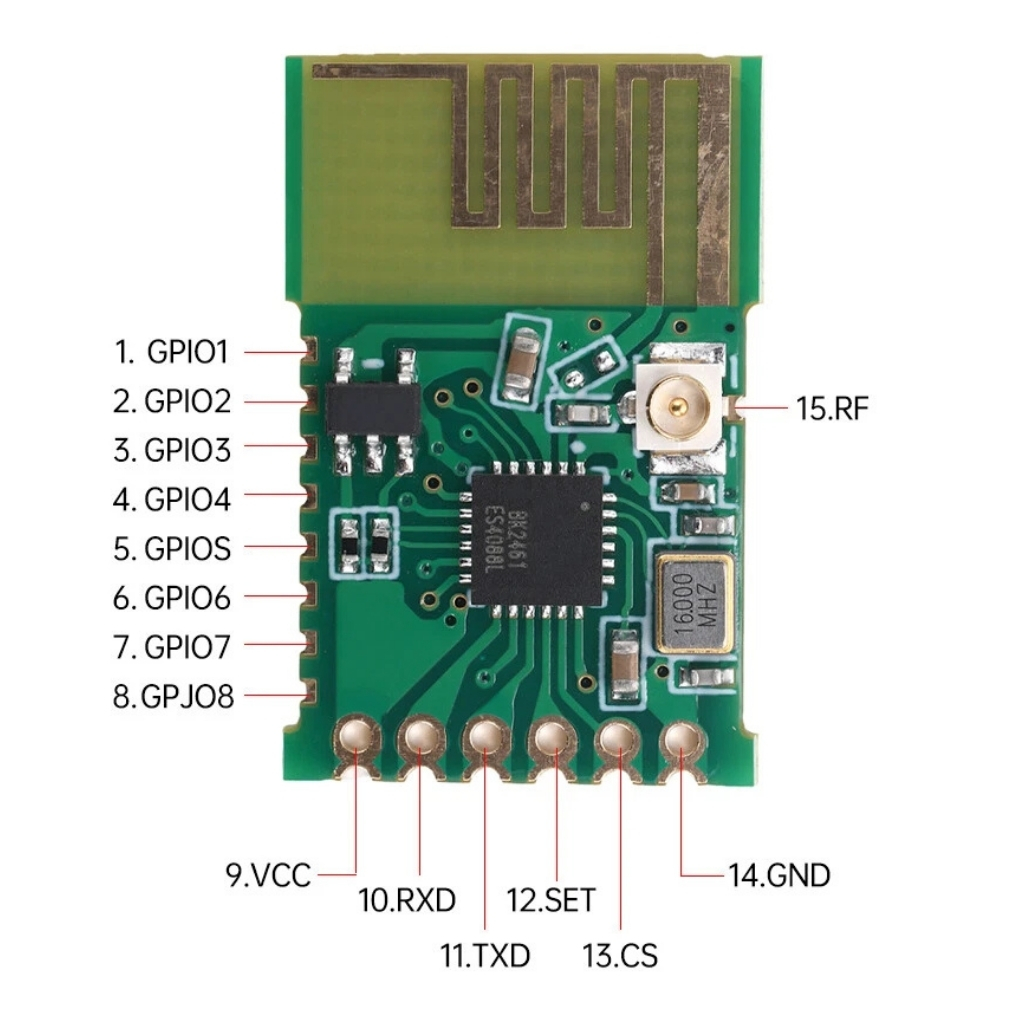

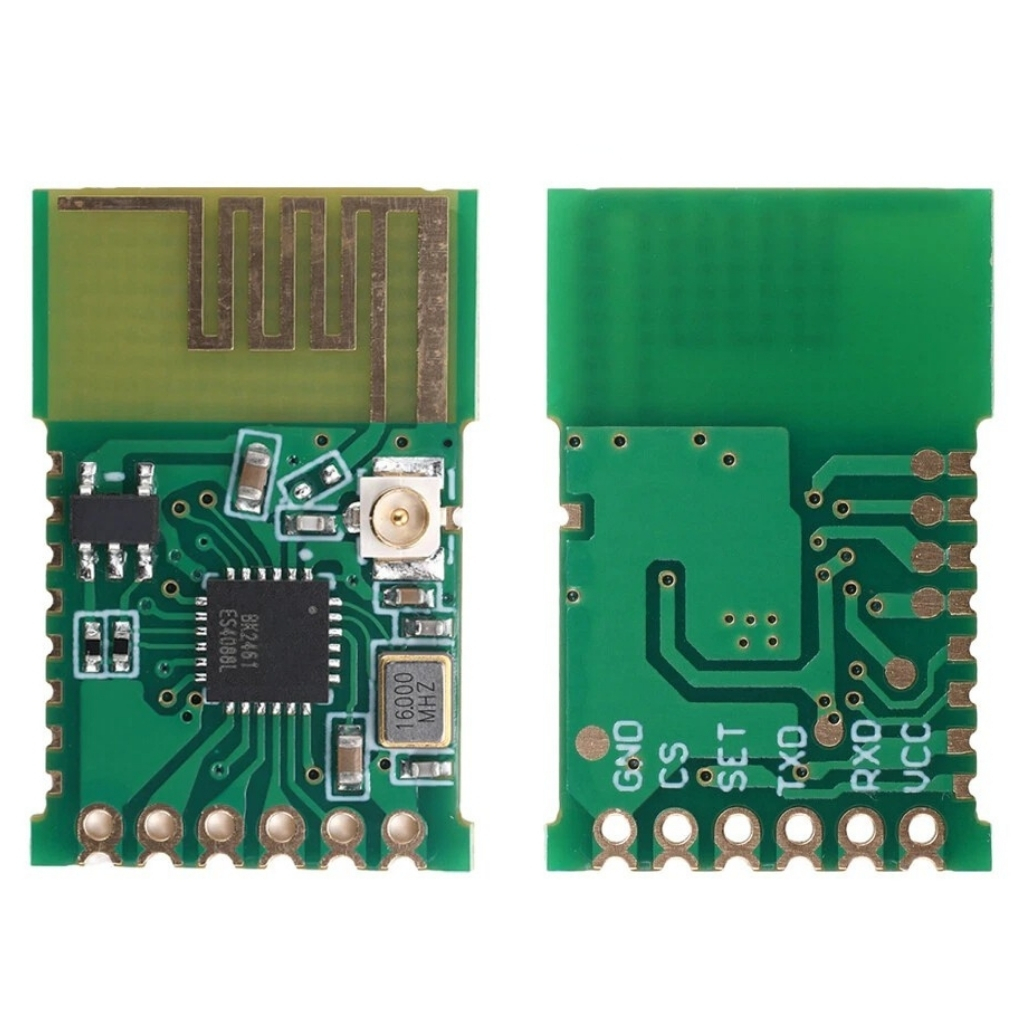

JDY-41 modülü pinleri ve işlevleri:
- VCC: 3.0V-3.6V güç kaynağı
- GND: Toprak bağlantısı
- TXD: UART veri çıkışı (mikrodenetleyicinin RX pinine bağlanır)
- RXD: UART veri girişi (mikrodenetleyicinin TX pinine bağlanır)
- EN/SET: Ayar modu kontrol pini (LOW = AT komut modu, HIGH = normal çalışma modu)
- STATE: Durum gösterge pini
- PWRC: Güç kontrolü pini (kullanımı opsiyonel)
- BAUD: Baud rate değiştirme pini (kullanımı opsiyonel)
Arduino ile temel bağlantı şeması:
- JDY-41 VCC → Arduino 3.3V (5V için seviye dönüştürücü gerekir)
- JDY-41 GND → Arduino GND
- JDY-41 TXD → Arduino RX (dijital pin 2, yazılımsal seri için)
- JDY-41 RXD → Arduino TX (dijital pin 3, yazılımsal seri için)
- JDY-41 EN/SET → Arduino dijital pin (örn. pin 4, konfigürasyon için)
Modül konfigürasyonu için AT komutları:
- AT: Bağlantı testi
- AT+BAUD: Baud rate ayarı
- AT+RFID: Modül ID ayarı
- AT+ADDR: Hedef adres ayarı
- AT+CH: Kanal ayarı
- AT+MODE: Çalışma modu ayarı
- AT+RESET: Modülü yeniden başlatma
Konfigürasyon adımları:
- EN/SET pinini LOW seviyesine çekerek AT komut moduna geçin
- Seri terminal üzerinden AT komutlarını gönderin
- Ayarlar tamamlandıktan sonra EN/SET pinini HIGH seviyesine çekerek normal çalışma moduna geçin
- Her iki modülü aynı kanal ve baud rate'e ayarlayın
Sorun Giderme ve İpuçları
JDY-41 2.4GHz Kablosuz Seri Alıcı Verici Modül kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- İletişim Kurulamıyor: Her iki modülün aynı kanal ve iletişim parametrelerine sahip olduğunu kontrol edin
- AT Komutları Çalışmıyor: EN/SET pininin LOW olduğunu ve doğru baud rate kullandığınızı doğrulayın
- Düşük İletişim Mesafesi: Çevresel engelleri azaltın, modülleri yüksekte konumlandırın, güç kaynağı voltajını kontrol edin
- Veri Kaybı: Daha düşük baud rate kullanın, daha güvenilir veri protokolü uygulayın
- Arduino ile Uyumsuzluk: 5V Arduino için 3.3V seviye dönüştürücü kullanın
Verimli Kullanım İpuçları
- Pil ömrünü uzatmak için ihtiyaç duyulmadığında modülü uyku moduna alın
- 2.4GHz frekans bandı Wi-Fi ve Bluetooth ile paylaşıldığından, bu cihazlardan uzakta konumlandırın
- İletişim güvenliği için basit bir şifreleme protokolü kullanın
- Veri bütünlüğünü sağlamak için veri paketlerine CRC (Cyclic Redundancy Check) ekleyin
- İki modül arasında gönderilen verileri doğrulamak için onaylama (ACK) protokolü kullanın
- İç mekan menzilini artırmak için modülleri metal yüzeylerden ve elektriksel gürültü kaynaklarından uzak tutun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ile projelerinizi kolayca hayata geçirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve kablosuz haberleşme modülleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
JDY-41 modülü gerçekten 100m menzile ulaşabilir mi?
Açık alanda, engelsiz ortamda 100m menzile ulaşabilir. İç mekanlarda duvarlar ve elektronik cihazların yarattığı parazitler nedeniyle bu mesafe 10-30m'ye düşer.
JDY-41 Bluetooth ile uyumlu mudur?
Hayır, JDY-41 Bluetooth protokolü kullanmaz. Yalnızca aynı JDY-41 modülleri arasında iletişim sağlar, telefonlar veya Bluetooth cihazlarıyla haberleşemez.
Arduino Uno ile doğrudan kullanabilir miyim?
Arduino Uno 5V, JDY-41 ise 3.3V ile çalışır. Doğrudan RX pinine bağlantı yapabilirsiniz, ancak TX-RXD bağlantısı için seviye dönüştürücü gerekir.
Bu modül kaç JDY-41 arasında iletişim kurabilir?
Basit point-to-point iletişim için tasarlanmıştır. Ancak doğru adres yapılandırması ile bir verici birden fazla alıcıya broadcast yapabilir.
Veri iletim hızı ne kadardır?
UART baud rate'i 1200-115200bps arasında ayarlanabilir. Varsayılan değer 9600bps'dir. Yüksek baud rate'lerde mesafe ve güvenilirlik azalabilir.
JDY-41 modülünün güç tüketimi ne kadardır?
İletim modunda ~18mA, alıcı modunda ~15mA, uyku modunda ~1μA akım çeker. Pil ile çalışan projelerde uyku modunu kullanarak enerji tasarrufu sağlanabilir.
HC-12 modülüne göre avantajları nelerdir?
Daha düşük güç tüketimi, daha küçük boyut ve 2.4GHz bandında çalışması. HC-12'ye göre mesafesi daha kısa, ancak iç mekanlarda daha iyi performans sunar.
Bu modül yasal olarak kullanılabilir mi?
Evet, 2.4GHz ISM bandı dünya genelinde lisanssız kullanılabilen bir frekanstır. Ancak ülkelere göre güç çıkışı kısıtlamaları olabilir.
