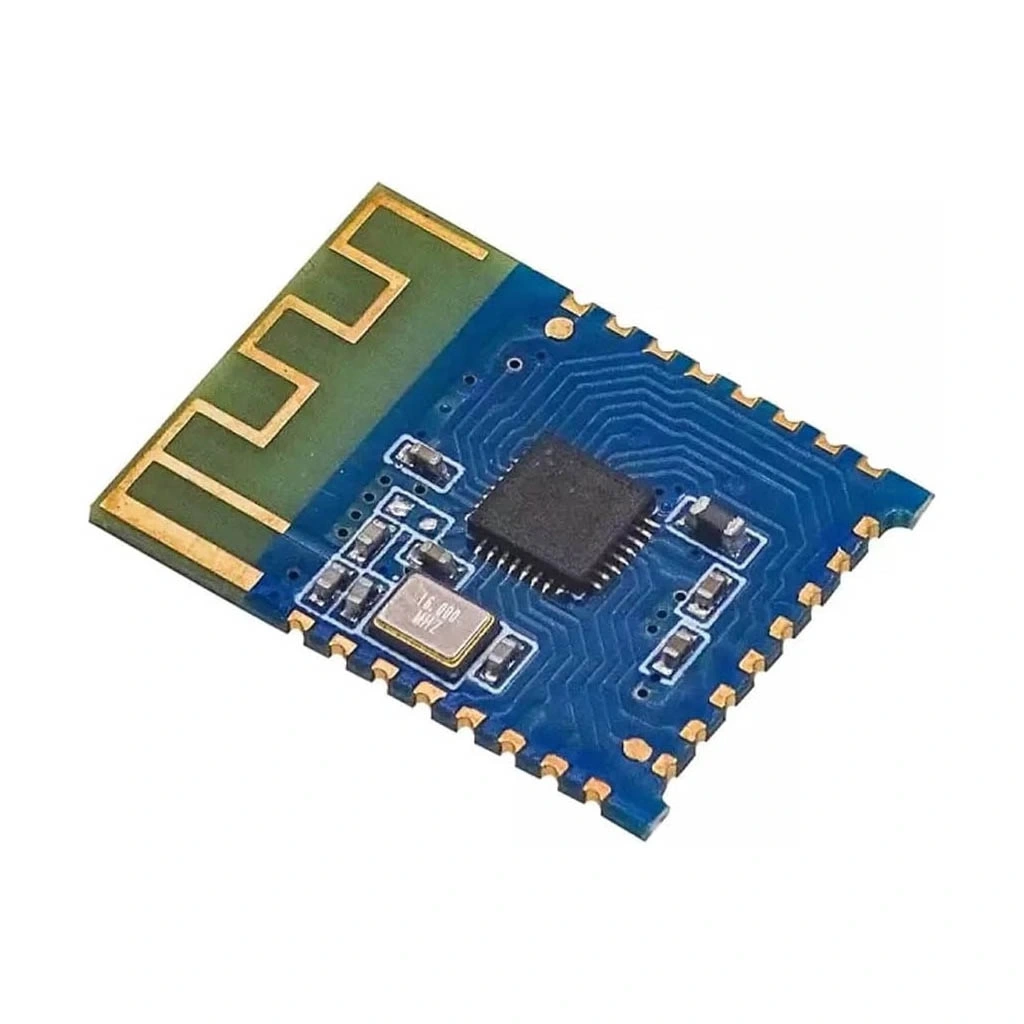

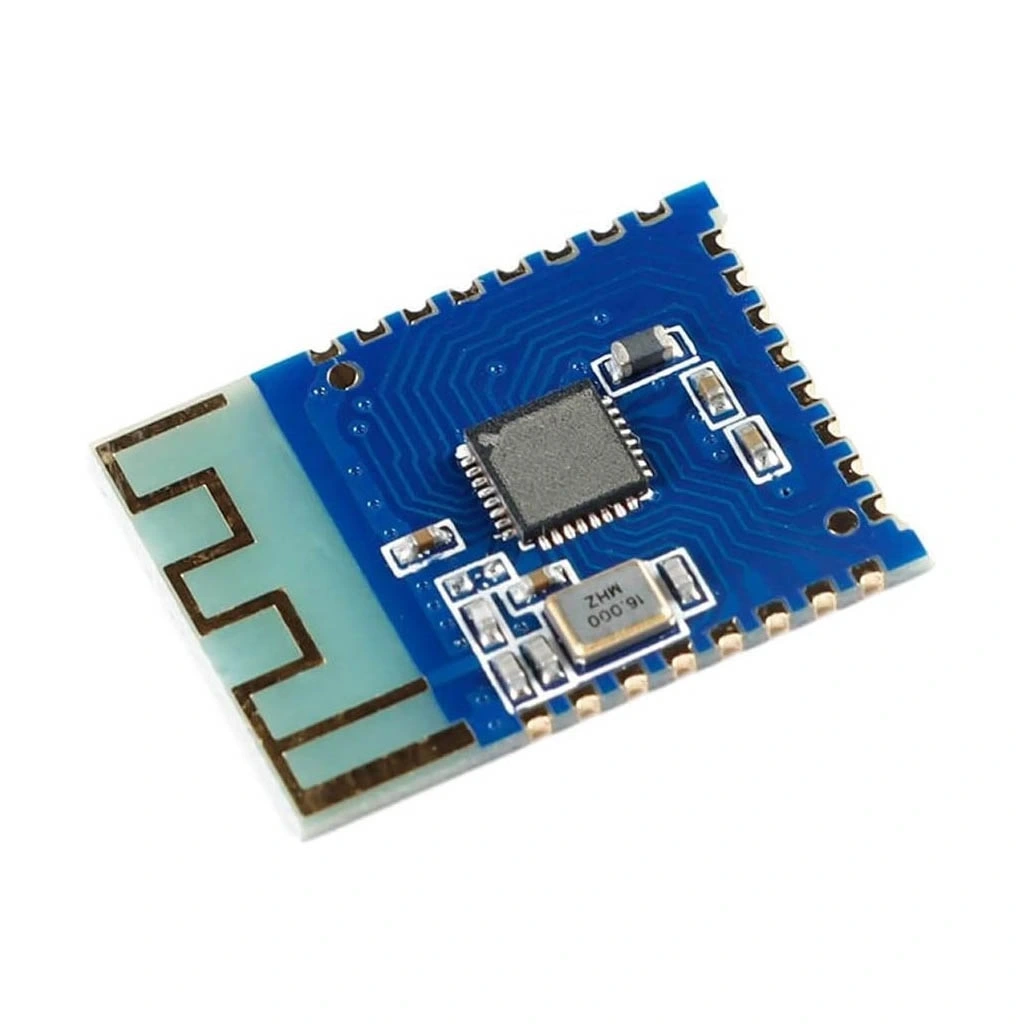

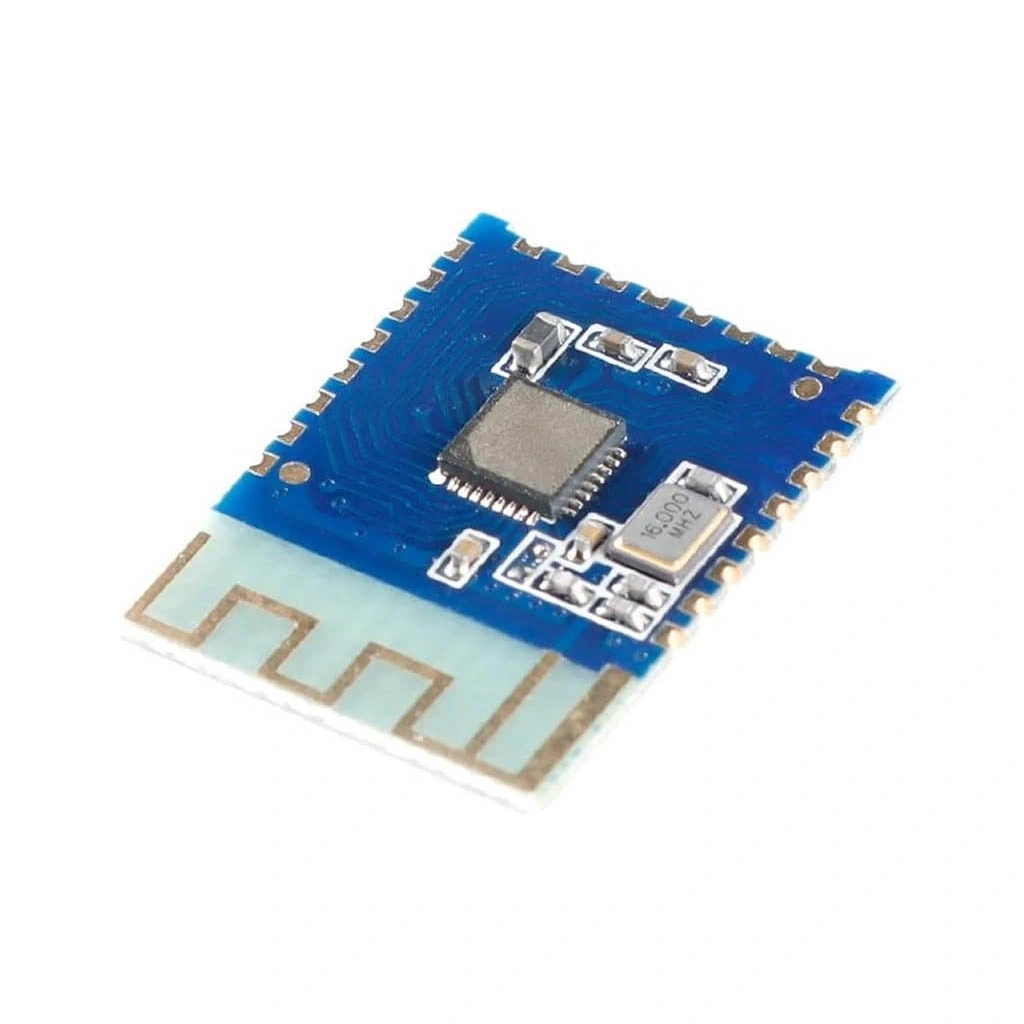

JDY-23 Bluetooth 5.0 Modül (Kablosuz Haberleşme Modülü)

JDY-23 Bluetooth 5.0 Modül, projelerinize düşük enerji tüketimli kablosuz haberleşme özelliği eklemek için ideal bir çözümdür. Yüksek veri iletim hızı, geniş kapsama alanı ve düşük güç tüketimi sunan bu kompakt modül, Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilir.

Serial port uyumlu pinleri ve basit AT komut seti sayesinde kullanımı oldukça kolaydır. BLE protokolünü destekleyen bu modül, akıllı ev sistemleri, sensör ağları ve IoT projeleri için mükemmel bir seçimdir. Ters polarite koruması ve yerleşik anten ile güvenilir ve stabil iletişim sağlar.

JDY-23 Bluetooth 5.0 Modül, Arduino ile uyumlu çalışarak kablosuz veri iletimi projelerinizi kolaylaştırır. Farklı Bluetooth modül seçeneklerini görmek için Bluetooth Modüller kategorimizi inceleyebilirsiniz.

Teknik Özellikler

JDY-23 Bluetooth 5.0 Modülün detaylı teknik özellikleri aşağıda listelenmiştir.

• Bluetooth Versiyonu: 5.0 BLE
• Çip Modeli: TI CC2640R2F
• Çalışma Frekansı: 2.4GHz (2402MHz ~ 2480MHz)
• Çalışma Voltajı: 3.3V DC (tolerans: 2.7V-3.6V)
• Çalışma Akımı: 8mA (aktif mod), 5µA (uyku modu)
• İletim Gücü: 0dBm (varsayılan), ayarlanabilir -20dBm ~ +8dBm
• İletişim Mesafesi: Açık alanda 30-50 metre
• Anten: Dahili PCB anten
• Seri Port Hızı: 9600bps (varsayılan), ayarlanabilir 1200~115200bps
• Veri Biti: 8 bit
• Durdurma Biti: 1 bit
• Parite Biti: Yok
• Modülasyon Metodu: GFSK
• Haberleşme Arayüzü: UART (TTL seviyesi)
• Komut Seti: AT komutları
• İşletim Modu: Ana cihaz (Master), Bağımlı cihaz (Slave), İletim modu
• Pin Sayısı: 8 pin

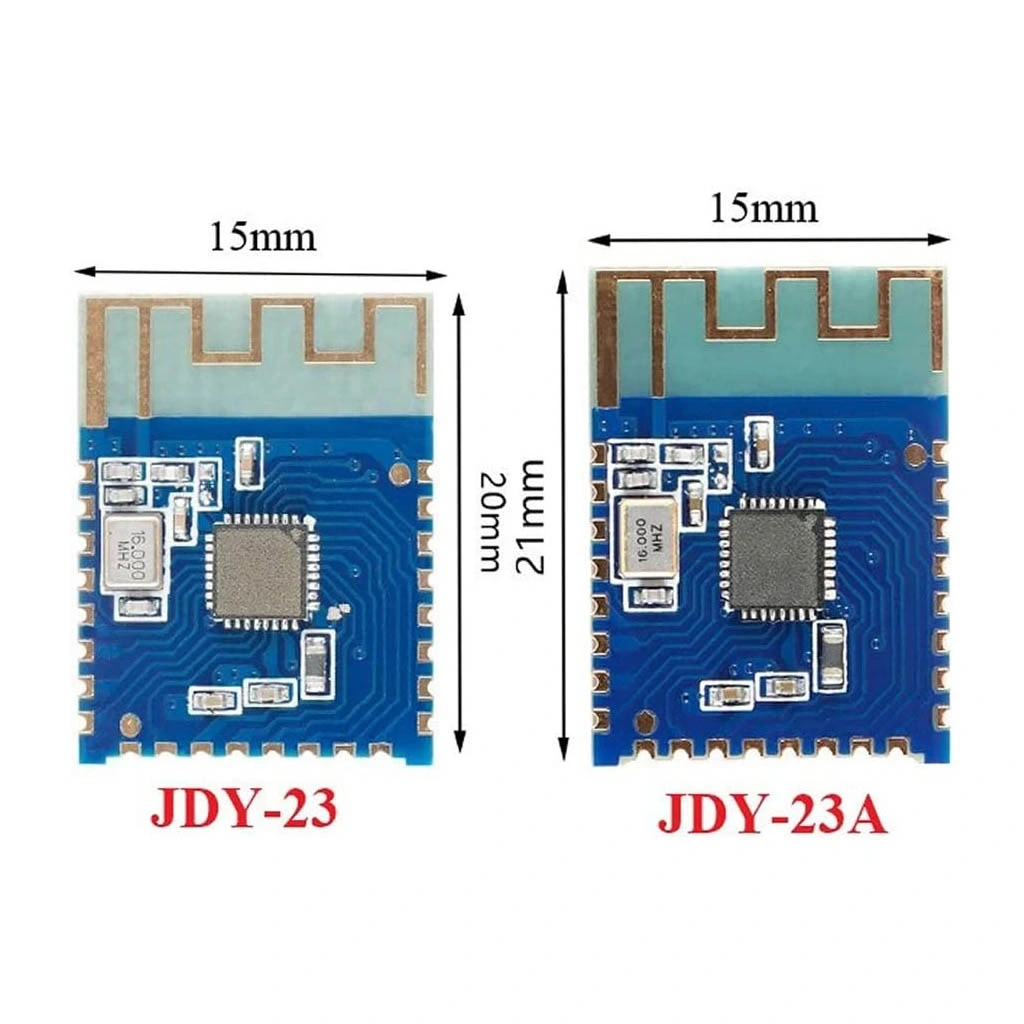

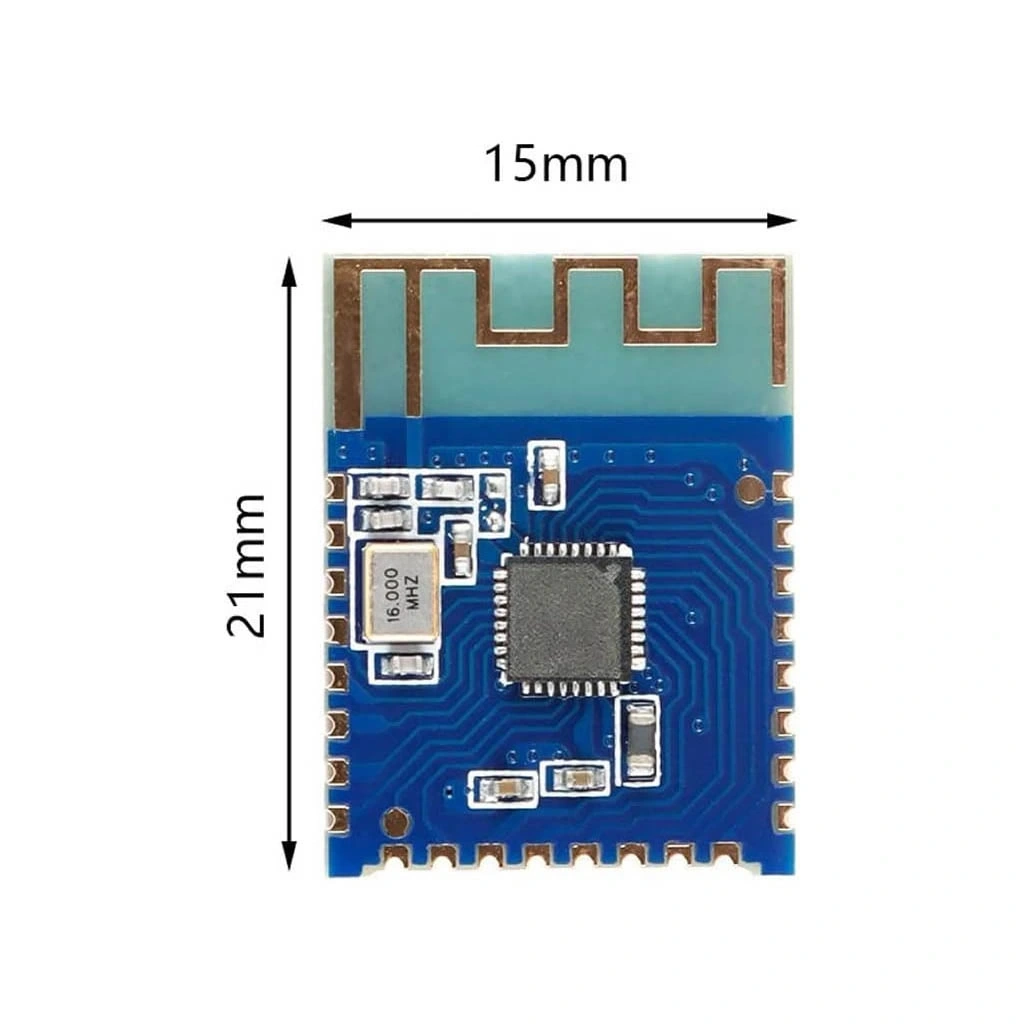

• Boyutlar: 16mm × 29mm × 3mm
• Çalışma Sıcaklığı: -40°C ~ +85°C

Bağlantı ve Kullanım

JDY-23 Bluetooth 5.0 Modülün bağlantısı ve kullanımı ile ilgili bilgiler.

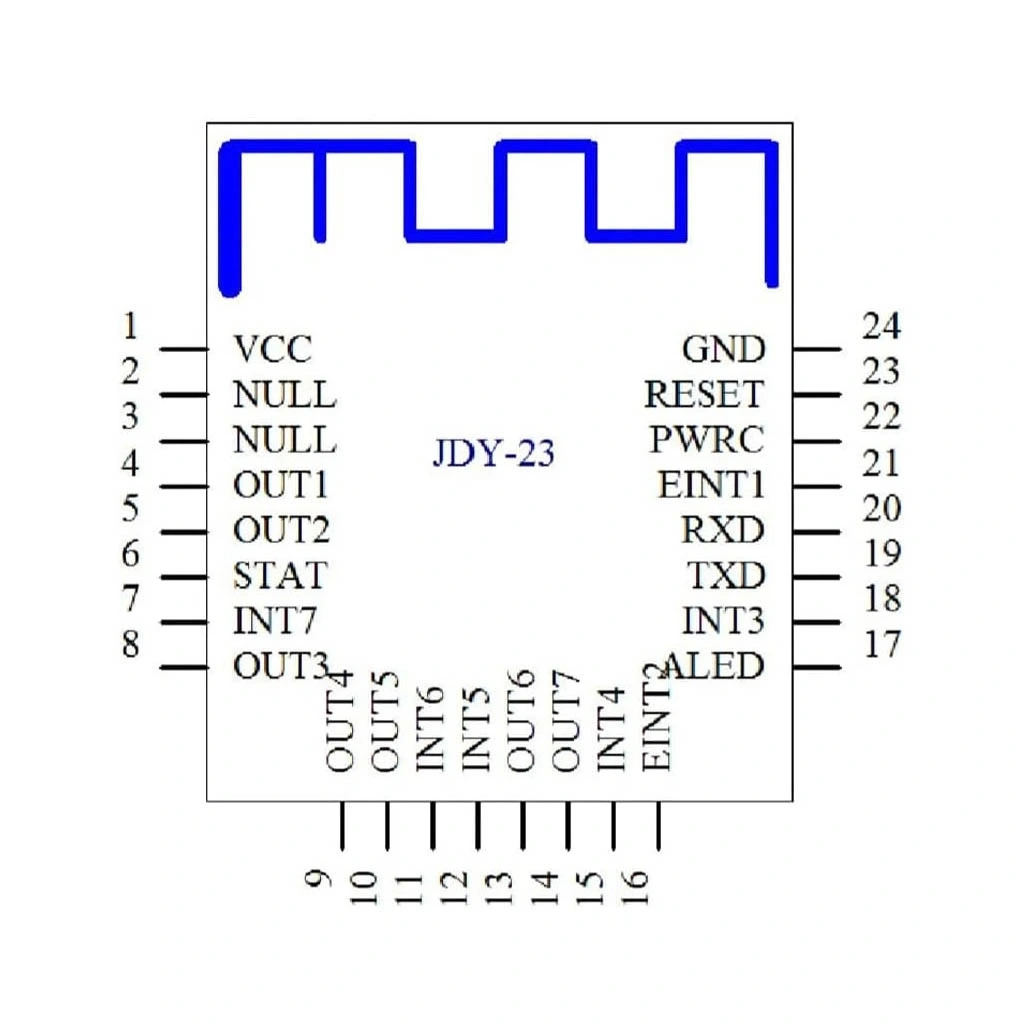

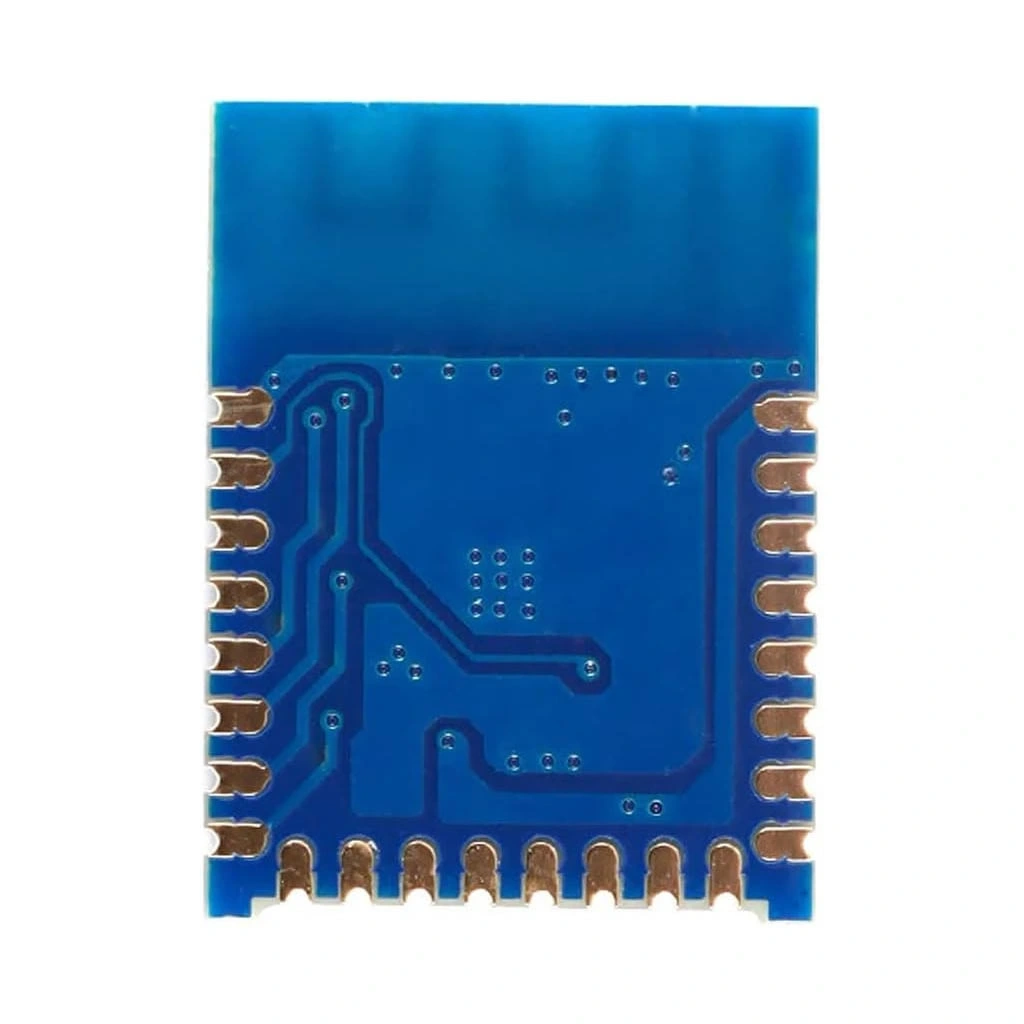

Pin Konfigürasyonu

JDY-23 modülünün pin bağlantıları ve işlevleri:

• Pin Düzeni ve İşlevler
  • VCC: 3.3V güç beslemesi
  • GND: Toprak
  • TXD: UART veri çıkışı (modülden mikrodenetleyiciye)
  • RXD: UART veri girişi (mikrodenetleyiciden modüle)
  • EN: Etkinleştirme pini (HIGH: aktif, LOW: uyku modu)
  • STATE: Bağlantı durum çıkışı (HIGH: bağlı, LOW: bağlı değil)
  • MODE: Çalışma modu seçimi
  • PWRC: Güç kontrol pini
• Çalışma Modları
  • AT Komut Modu: Konfigürasyon yapmak için
  • Şeffaf İletim Modu: Veri iletimi için
  • Broadcast Modu: Periyodik veri yayını için
  • iBeacon Modu: Apple iBeacon uyumlu yayın için
• Güç Gereksinimleri
  • 3.3V regüle güç kaynağı kullanın
  • Minimum 100mA akım kapasitesi önerilir
  • Düşük gürültülü (low-noise) güç kaynağı kullanın
  • Güç hattına 10µF by-pass kondansatörü ekleyin

Arduino ile Bağlantı

JDY-23 modülünün Arduino ile bağlantı detayları:

• Doğrudan Bağlantı (Seviye Dönüştürücü Olmadan)
  • JDY-23 VCC → Arduino 3.3V
  • JDY-23 GND → Arduino GND
  • JDY-23 TXD → Arduino RX (pin 0 ya da SoftwareSerial)
  • JDY-23 RXD → Arduino TX ile 1K direnç (pin 1 ya da SoftwareSerial)
  • JDY-23 EN → Arduino 3.3V ya da dijital pin
• Seviye Dönüştürücü ile Bağlantı (Önerilen)
  • JDY-23 VCC → 3.3V
  • JDY-23 GND → GND
  • JDY-23 TXD → Seviye dönüştürücü 3.3V tarafı → Arduino RX (5V)
  • JDY-23 RXD → Seviye dönüştürücü 3.3V tarafı → Arduino TX (5V)
  • JDY-23 EN → Seviye dönüştürücü 3.3V tarafı → Arduino dijital pin
• SoftwareSerial Kullanımı
  • Donanım seri portunu boş bırakmak için tercih edilebilir
  • Arduino'nun herhangi iki dijital pini kullanılabilir
  • Loop içinde sürekli veri okumak performansı etkileyebilir
  • Yüksek baud hızlarında kararlılık sorunu olabilir

AT Komutları ve Konfigürasyon

JDY-23 modülünün konfigürasyonu için AT komutları:

• Temel AT Komutları
  • AT: Modül iletişim testi
  • AT+VERSION: Firmware sürümünü sorgulama
  • AT+NAME: Bluetooth cihaz adını ayarlama
  • AT+PIN: Eşleşme şifresini ayarlama
  • AT+BAUD: Seri port hızını ayarlama
• Çalışma Modu Komutları
  • AT+MODE: Çalışma modunu ayarlama
  • AT+ROLE: Master/Slave rolünü ayarlama
  • AT+START: Cihaz taramayı başlatma
  • AT+IMME: Çalışma şeklini ayarlama
  • AT+RESET: Modülü yeniden başlatma
• Bağlantı Komutları
  • AT+DISC: Bağlantıyı kesme
  • AT+CONN: Belirli bir cihaza bağlanma
  • AT+MAC: MAC adresini sorgulama/ayarlama
  • AT+STAT: Bağlantı durumunu sorgulama
  • AT+AUTOCONN: Otomatik bağlantı ayarları
• İleri Düzey Komutlar
  • AT+POWR: İletim gücünü ayarlama
  • AT+ADVI: Reklam (advertising) aralığını ayarlama
  • AT+NOTI: Bildirim özelliklerini ayarlama
  • AT+SLEEP: Uyku moduna girme
  • AT+IBCN: iBeacon parametrelerini ayarlama

Uygulama Alanları

JDY-23 Bluetooth 5.0 Modülün kullanılabileceği çeşitli projeler ve uygulama alanları.

IoT (Nesnelerin İnterneti) Projeleri

JDY-23 modülünün IoT projelerinde kullanımı:

• Akıllı Ev Otomasyonu
  • Uzaktan kontrol edilebilir aydınlatma sistemleri
  • Bluetooth kontrollü termostatlar
  • Akıllı kilit ve güvenlik sistemleri
  • Ev cihazları için kablosuz kontrol
• Sensör Ağları
  • Sıcaklık ve nem izleme sistemleri
  • Kablosuz hava kalitesi sensörleri
  • Toprak nem takip sistemleri
  • Enerji tüketimi monitörleri
• Konum Tabanlı Çözümler
  • İç mekan navigasyon sistemleri
  • Bluetooth beacon ağları
  • Varlık takip sistemleri
  • Özel lokasyon bazlı bildirimler
• Giyilebilir Teknolojiler
  • Akıllı saat ve bileklik projeleri
  • Sağlık izleme cihazları
  • Spor performans takip sistemleri
  • Akıllı giysi uygulamaları

Endüstriyel Uygulamalar

JDY-23 modülünün endüstriyel alanlarda kullanımı:

• Fabrika Otomasyonu
  • Kablosuz makine izleme sistemleri
  • Üretim hattı veri toplama
  • Endüstriyel ekipman kontrolü
  • Bakım planlama sistemleri
• Uzaktan İzleme Sistemleri
  • Enerji tüketimi takibi
  • Motor ve makine durum izleme
  • Kritik parametre monitörleri
  • Çevresel koşul takip sistemleri
• Lojistik ve Tedarik Zinciri
  • Envanter takip sistemleri
  • Depo yönetim çözümleri
  • Soğuk zincir izleme
  • Paket ve kargo takibi
• Güvenlik Uygulamaları
  • Kablosuz alarm sistemleri
  • Personel konumlandırma
  • Yetkisiz erişim tespiti
  • Ekipman güvenliği çözümleri

Hobi ve Eğitim Projeleri

JDY-23 modülünün hobi ve eğitim projelerinde kullanımı:

• Arduino Tabanlı Projeler
  • Kablosuz oyun kumandaları
  • Bluetooth kontrollü robotlar
  • İnteraktif sanat enstalasyonları
  • Uzaktan kontrollü araçlar
• Mobil Uygulama Entegrasyonları
  • Arduino-akıllı telefon arayüzleri
  • Özel kontrol uygulamaları
  • Kablosuz veri kaydediciler
  • Kişisel sağlık takip sistemleri
• STEM Eğitim Kitleri
  • Programlama öğrenimi projeleri
  • Veri toplama ve analiz deneyleri
  • Elektronik ve haberleşme eğitimi
  • Bilim fuarı projeleri
• Maker Projeleri
  • Akıllı ev prototipleri
  • IoT starter kitleri
  • Enerji tasarruf sistemleri
  • Çevre izleme istasyonları

Sağlık ve Medikal Uygulamalar

JDY-23 modülünün sağlık sektöründe kullanımı:

• Hasta İzleme Sistemleri
  • Vital belirti monitörleri
  • İlaç hatırlatma cihazları
  • Aktivite takip sistemleri
  • Uzaktan sağlık izleme çözümleri
• Sağlık Ölçüm Cihazları
  • Kablosuz tansiyon ölçerler
  • Bluetooth şeker ölçüm cihazları
  • Kablosuz termometreler
  • EKG ve kalp ritmi monitörleri
• Yaşlı Bakım Çözümleri
  • Düşme tespit sistemleri
  • Lokasyon takip cihazları
  • Acil durum bildirim sistemleri
  • Günlük aktivite izleme
• Rehabilitasyon Teknolojileri
  • Hareket izleme cihazları
  • Geri bildirimli egzersiz ekipmanları
  • Fizik tedavi asistanları
  • Kognitif gelişim araçları

Örnek Projeler

JDY-23 Bluetooth 5.0 Modül kullanılarak yapılabilecek detaylı proje örnekleri.

Bluetooth Kontrollü LED Sistemi

Akıllı telefon ile kontrol edilebilen LED aydınlatma projesi:

• Gerekli Malzemeler
  • JDY-23 Bluetooth 5.0 Modül
  • Arduino Nano/UNO
  • RGB LED şeridi (WS2812B)
  • MOSFET veya Transistör (LED kontrolü için)
  • 3.3V Regülatör (AMS1117-3.3)
  • Güç kaynağı (5V)
  • Bağlantı kabloları ve breadboard
• Tasarım ve Bağlantı
  • JDY-23 modülünü 3.3V ile besleyin
  • TXD/RXD pinlerini Arduino'ya bağlayın
  • Arduino'dan LED kontrol sinyallerini gönderin
  • MOSFET ile LED'lerin güç kontrolünü sağlayın
  • Mobil uygulama ile kontrol arayüzü oluşturun
• Yazılım Geliştirme
  • AT komutları ile modülü konfigüre edin
  • Arduino'da seri port üzerinden komut ayrıştırma
  • LED renk ve parlaklık kontrolü
  • Önceden tanımlı ışık efektleri
• Kullanım Alanları
  • Ev ambiyans aydınlatması
  • Hobi ve dekorasyon projeleri
  • Akıllı ev entegrasyonu
  • Etkileşimli sanat enstalasyonları

Kablosuz Çevre Monitörü

JDY-23 modülü ile kablosuz çevre veri izleme sistemi:

• Gerekli Malzemeler
  • JDY-23 Bluetooth 5.0 Modül
  • Arduino Nano/ESP32
  • DHT22 sıcaklık ve nem sensörü
  • BMP280 barometrik basınç sensörü
  • MQ-135 hava kalitesi sensörü
  • OLED ekran (opsiyonel)
  • 3.7V Li-Po pil ve şarj devresi
• Sistem Tasarımı
  • Düşük güç tüketimi için uyku modları
  • Periyodik veri toplama ve iletim
  • 3D baskı muhafaza tasarımı
  • Güneş paneli ile şarj seçeneği
• Yazılım Özellikleri
  • Sensör verilerini toplama ve işleme
  • BLE formatında veri paketleme
  • Enerji tasarruflu çalışma algoritması
  • Mobil uygulama ile veri görselleştirme
• Uygulama Alanları
  • Ev iklim koşulları izleme
  • Sera ve tarım uygulamaları
  • İç mekan hava kalitesi takibi
  • Hava durumu veri toplama istasyonları

Bluetooth Beacon Tabanlı Varlık Takibi

JDY-23 ve iBeacon protokolü ile nesne takip sistemi:

• Gerekli Malzemeler
  • Çoklu JDY-23 Bluetooth 5.0 Modül
  • Arduino Mini/Nano
  • CR2032 pil yuvası
  • 3.3V regülatör
  • Durum LED'leri
  • Kompakt muhafaza
  • İvmeölçer sensör (opsiyonel)
• Tasarım Prensibi
  • Her nesne için bir beacon ünitesi
  • iBeacon protokolü ile konum yayını
  • Ultra düşük güç tüketimi için optimizasyon
  • Kompakt ve dayanıklı tasarım
• Yazılım Sistemi
  • iBeacon formatında yayın yapılandırması
  • Benzersiz ID ile nesne tanımlama
  • Mobil uygulama ile beacon takibi
  • Harita üzerinde konum gösterimi
• Kullanım Alanları
  • Değerli eşya takibi
  • Ofis ekipmanları yönetimi
  • Çocuk/yaşlı güvenlik sistemleri
  • İç mekan navigasyon çözümleri

Kablosuz Veri Aktarım Köprüsü

Uzak sensörler ve ana kontrol ünitesi arasında kablosuz köprü:

• Gerekli Malzemeler
  • 2+ JDY-23 Bluetooth 5.0 Modül (Master/Slave)
  • Arduino Nano/ESP8266
  • Çeşitli sensörler (uygulama özelinde)
  • 3.3V regülatör
  • Pil veya güç kaynağı
  • Durum gösterge LED'leri
  • SD kart modülü (veri kaydı için, opsiyonel)
• Sistem Mimarisi
  • Master modunda ana kontrol ünitesi
  • Slave modunda sensör birimleri
  • Veri toplama ve aktarma protokolü
  • Mesh ağ yapısı oluşturabilme
• Yazılım Özellikleri
  • Veri paketi oluşturma ve doğrulama
  • Otomatik bağlantı yeniden kurma
  • Veri kaybı önleme mekanizmaları
  • Enerji optimizasyonu ve uyku modları
• Uygulama Alanları
  • Uzak sensör ağları
  • Tarım ve çiftlik monitör sistemleri
  • Endüstriyel veri toplama
  • Akıllı ev ve bina otomasyonu

Sorun Giderme ve Bakım

JDY-23 Bluetooth 5.0 Modül ile ilgili yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

JDY-23 modülü kullanırken karşılaşılabilecek sorunlar:

• Bağlantı Sorunları
  • Modülün doğru voltajla (3.3V) beslendiğinden emin olun
  • TXD/RXD bağlantılarının doğru olduğunu kontrol edin
  • AT komutlarıyla modülün yanıt verdiğini doğrulayın
  • Mesafenin Bluetooth kapsama alanı içinde olduğunu kontrol edin
• AT Komut Sorunları
  • Komutların sonuna CR+LF (enter) eklediğinizden emin olun
  • Baud hızının doğru ayarlandığını kontrol edin
  • Komut formatının doğru olduğunu doğrulayın
  • Yanıt vermeyen modülü resetleyin
• Veri İletim Hataları
  • Buffer taşma sorunları için daha küçük veri paketleri kullanın
  • Çevresel elektromanyetik girişimi azaltın
  • Alıcı ve verici arasında uyumsuzluk olup olmadığını kontrol edin
  • RX/TX hatlarında gürültüyü azaltmak için kısa kablolar kullanın
• Güç ve Enerji Sorunları
  • Kararlı güç kaynağı kullanın
  • Pil seviyesinin yeterli olduğunu kontrol edin
  • Güç tüketimini azaltmak için uyku modlarını doğru yapılandırın
  • Aşırı ısınma durumunu kontrol edin

Performans Optimizasyonu

JDY-23 modülünden en iyi performansı almak için öneriler:

• Sinyal Kalitesi İyileştirme
  • Antenin yönünü ve konumunu optimize edin
  • Metal muhafazalardan ve engelleri azaltın
  • İletim gücünü uygulama ihtiyacına göre ayarlayın
  • Diğer 2.4GHz cihazlarla girişimi azaltın
• Veri İletim Optimizasyonu
  • Veri paket boyutunu optimize edin
  • İletim frekansını ihtiyaca göre ayarlayın
  • Hata tespit ve düzeltme mekanizmaları ekleyin
  • Kritik veriler için onay mekanizmaları oluşturun
• Enerji Verimliliği
  • Uyku ve düşük güç modlarını etkin kullanın
  • Periyodik iletim stratejileri geliştirin
  • İletim gücünü minimum gerekli seviyeye ayarlayın
  • İşlemci yükünü azaltmak için verimli kod yazın
• Çalışma Modu Seçimi
  • Uygulamanıza en uygun çalışma modunu seçin
  • Master/Slave konfigürasyonunu doğru yapılandırın
  • İşlevsellik ve güç tüketimi dengesini optimum seviyede tutun
  • İhtiyaca göre broadcast veya bağlantı odaklı modlar kullanın

Yazılım Geliştirme İpuçları

JDY-23 ile daha etkili projeler geliştirmek için öneriler:

• Komut Yapısı ve İletişim
  • AT komut seti için basit bir parser yazın
  • Yanıt bekleyen komutlar için timeout mekanizması ekleyin
  • Hata yanıtlarını düzgün şekilde işleyin
  • Komut uygulaması için durum makinesi kullanın
• Bağlantı Yönetimi
  • Bağlantı durumunu düzenli kontrol edin
  • Otomatik yeniden bağlantı mekanizmaları oluşturun
  • Bağlantı kalitesini izleyin
  • Bağlantı kaybı durumları için yerel önbellekleme yapın
• Veri Protokolü Tasarımı
  • Veri paketleri için güvenilir bir format tanımlayın
  • Başlık, veri, kontrol ve sağlama toplamı yapısı kullanın
  • Veri sıkıştırma teknikleri düşünün
  • Kritik veriler için onay mekanizması ekleyin
• Mobil Uygulama Entegrasyonu
  • BLE profilleri ve servislerini doğru tanımlayın
  • Veri formatlarını mobil platform ile uyumlu hale getirin
  • Kullanıcı dostu arayüz tasarlayın
  • Bağlantı ve veri yönetimi için güçlü kütüphaneler kullanın

Güvenlik Önlemleri

JDY-23 modülü ile güvenli projeler geliştirme önerileri:

• Temel Güvenlik Uygulamaları
  • Varsayılan cihaz adı ve şifreyi değiştirin
  • İletişimde mümkünse şifreleme kullanın
  • Hassas verileri şifrelenmiş formatta gönderin
  • Eşleşme sürecini güvenli hale getirin
• Yetkisiz Erişim Önleme
  • Sınırlı keşfedilebilirlik modunu kullanın
  • Güçlü eşleşme şifreleri kullanın
  • Eşleşme isteğinde kullanıcı onayı ekleyin
  • Bağlantı denemelerini sınırlayın
• Veri Güvenliği
  • Hassas komutlar için doğrulama yapın
  • Oturum bazlı kimlik doğrulama mekanizması ekleyin
  • Verilerinizi düzenli olarak yedekleyin
  • Uygulama seviyesinde veri bütünlüğünü kontrol edin
• Fiziksel Güvenlik
  • Erişimi sınırlandırmak için modülü muhafaza içine yerleştirin
  • Debug modlarını ve test pinlerini devre dışı bırakın
  • Kritik cihazların konumunu kısıtlayın
  • Yanlış bağlantılara karşı koruma devresi ekleyin

İlgili Ürün Kategorilerimiz

Ürün Hakkında Sıkça Sorulan Sorular
