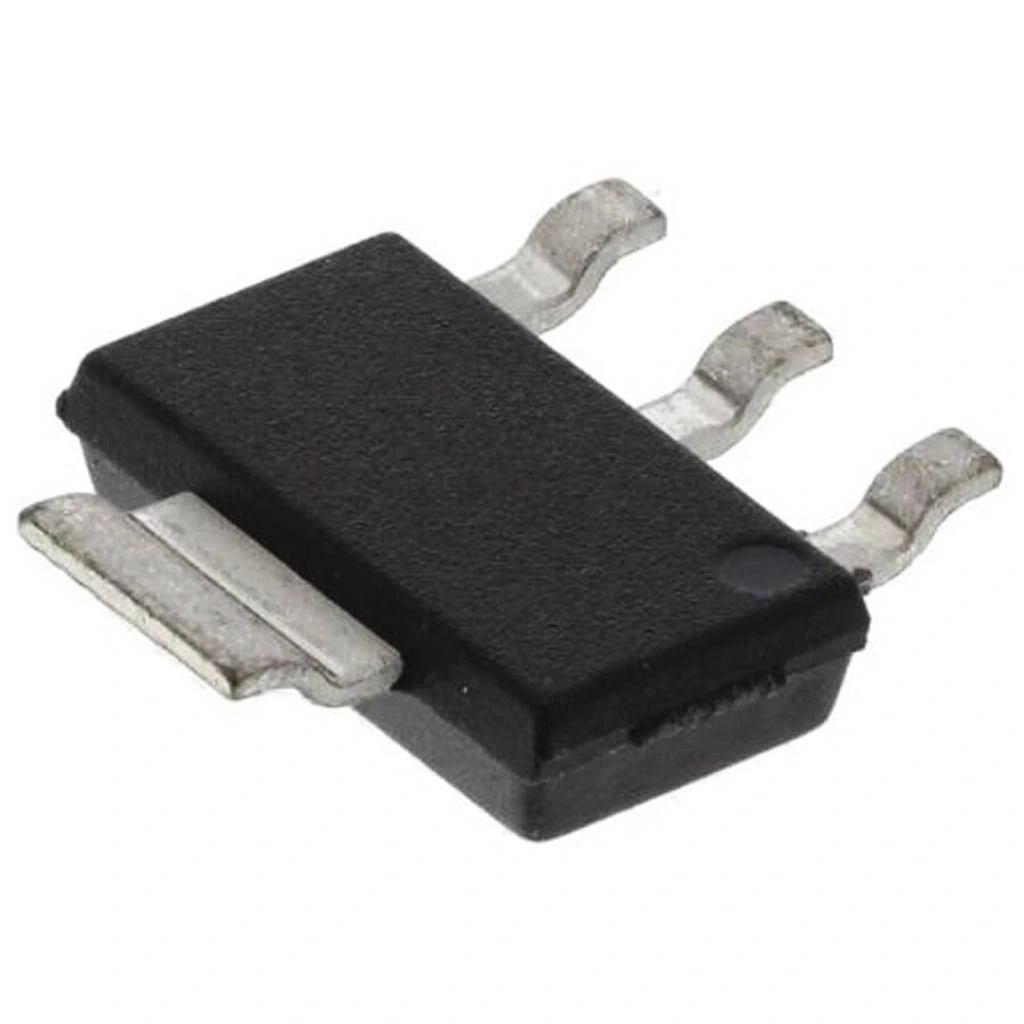

IRFL4105 MOSFET Transistör SOT-223

IRFL4105, düşük eşik voltajı ile çalışan P-kanal güç MOSFET transistördür. SOT-223 paketinde sunulan bu komponent, -55V drain-source voltajı ve -3.7A sürekli drain akımı ile güç kontrol uygulamalarında yüksek performans sağlar.

Düşük açma voltajı (VGS(th)) sayesinde IRFL4105, lojik seviye sinyaller ile kolayca sürülebilir. Elektronik komponentler arasında yer alan bu P-kanal MOSFET, yüksek taraf anahtarlama (high-side switching) uygulamaları için idealdir.

Düşük RDS(on) değeri ile minimum güç kaybı sağlayan IRFL4105, batarya ile çalışan devreler için enerji verimliliği sunar. Transistör kategorisindeki bu güç MOSFET, mobil cihazlardan endüstriyel kontrol sistemlerine kadar pek çok uygulamada tercih edilir.

Teknik Özellikler

IRFL4105 MOSFET Transistör SOT-223 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• MOSFET Tipi: P-Kanal

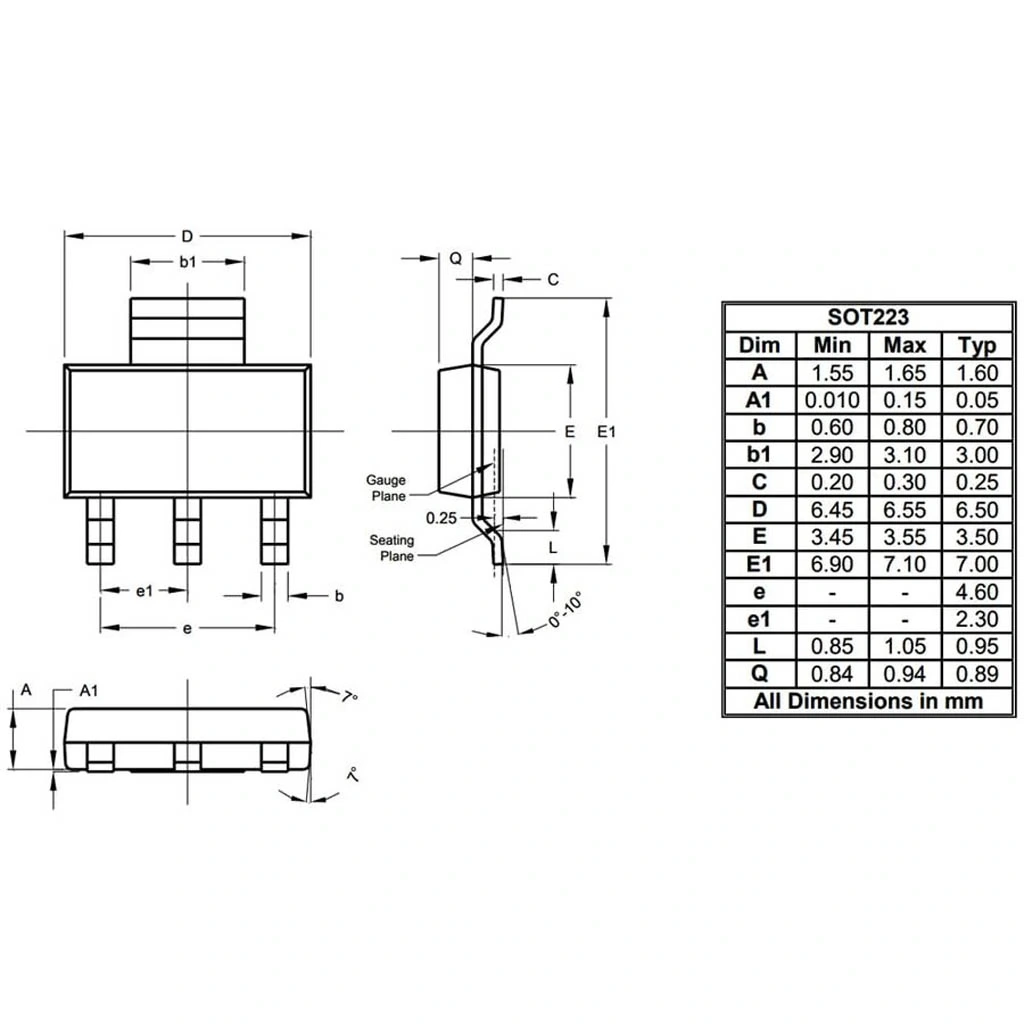

• Paket / Kılıf: SOT-223 / SC-73
• Maksimum Drain-Source Voltajı (V_DSS): -55V
• Maksimum Gate-Source Voltajı (V_GSS): ±20V
• Sürekli Drain Akımı (I_D): -3.7A @ 25°C
• Sürekli Drain Akımı (I_D): -2,7A @ 100°C
• Puls Drain Akımı (I_DM): -15A
• Drain-Source On Direnci (R_DS(on)): 0.045Ω (typ) @ V_GS = -10V
• Drain-Source On Direnci (R_DS(on)): 0.065Ω (typ) @ V_GS = -4.5V
• Gate Eşik Voltajı (V_GS(th)): -1.5V ile -2.5V arası
• Gate Şarjı (Q_g): 8.3nC (typ)
• Giriş Kapasitansı (C_iss): 450pF (typ)
• Çıkış Kapasitansı (C_oss): 85pF (typ)
• Açma Gecikmesi Süresi (t_d(on)): 12ns (typ)
• Yükselme Süresi (t_r): 54ns (typ)
• Kapama Gecikmesi Süresi (t_d(off)): 44ns (typ)
• Düşme Süresi (t_f): 40ns (typ)
• Maksimum Güç Dağılımı (P_D): 2.5W @ 25°C
• Termal Direnç (R_θJA): 62°C/W
• Çalışma Sıcaklığı (T_J): -55°C ile +175°C arası
• RoHS Uyumluluğu: Evet

Kullanım Alanları

IRFL4105 MOSFET Transistör SOT-223'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Yönetimi

• Batarya koruma devreleri
• Yük anahtarlama
• DC motor kontrolü
• Güç dağıtım modülleri
• Düşük voltaj güç kontrolü

Yüksek Taraf Anahtarlama

• Pozitif besleme anahtarlama
• LED sürücüler
• Solenoid kontrol
• Röle yerine elektronik anahtarlama
• Güç yönetim sistemleri

Mobil ve Taşınabilir Cihazlar

• Akıllı telefon güç yönetim devreleri
• Tablet ve dizüstü bilgisayarlar
• Taşınabilir tıbbi cihazlar
• IoT cihazları
• Pil ile çalışan ekipmanlar

Avantajlar ve Özellikler

IRFL4105 MOSFET Transistör SOT-223'ün sağladığı avantajlar ve öne çıkan özellikleri.

• Düşük Eşik Voltajı: -2V civarında gate eşik voltajı
• Düşük RDS(on): Minimum güç kaybı ve ısınma
• Yüksek Akım Kapasitesi: -3.7A sürekli drain akımı
• Lojik Seviye Uyumluluğu: 3.3V/5V mikroişlemci çıkışları ile sürülebilme
• SOT-223 Paketi: İyi termal performans ve kolay montaj
• Hızlı Anahtarlama: Düşük gate kapasitansı ile verimli çalışma
• Geniş Çalışma Sıcaklığı Aralığı: -55°C ile +175°C arası
• Yüksek Voltaj Dayanımı: -55V VDS maksimum değeri
• RoHS Uyumluluğu: Çevre dostu ürün
• Düşük Gate Sürüş Gereksinimi: Minimum sürücü devre ihtiyacı

Devre Tasarımı ve Kullanım

IRFL4105 MOSFET Transistör SOT-223'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Drain (Pin 2,4): Yük bağlantısı
• Gate (Pin 1): Kontrol sinyali girişi
• Source (Pin 3): Pozitif besleme bağlantısı

Pin Yapılandırması:

• SOT-223 paketinde pin dizilimi: 1-Gate, 2-Drain, 3-Source, 4-Drain (tab)
• Tab (Pin 4) drain ile bağlantılıdır ve ana ısı dağıtım yüzeyidir
• P-kanal MOSFET, N-kanal MOSFET ile karşılaştırıldığında ters çalışır
• Gate negatif olduğunda MOSFET açılır, sıfır veya pozitif olduğunda kapanır
• Doğrulama için multimetre ile ölçüm yapılabilir

P-Kanal MOSFET Sürme Yöntemleri:

• Gate-source arasına 10-100kΩ pull-up direnci bağlayın
• Mikrodenetleyici ile sürmek için open-drain veya totem pole çıkış kullanın
• Gate koruma için zener diyot veya TVS diyot eklenebilir
• Hızlı anahtarlama için düşük değerli gate direnci tercih edin
• Seviye çevirici devre ile farklı voltaj seviyelerinde çalışabilir

Yüksek Taraf Anahtarlama Tasarımı:

• P-kanal MOSFET'ler, yükü beslemeye bağlamak için idealdir
• Drain yüke, source beslemeye bağlanır
• Gate voltajını kontrol ederek yükü açıp kapatabilirsiniz
• Kapasitif yüklerde soft-start için RC devresi kullanın
• İndüktif yükler için koruyucu diyot ekleyin

Sorun Giderme ve İpuçları

IRFL4105 MOSFET Transistör SOT-223 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• MOSFET Açılmıyor: Gate voltaj seviyesi yetersiz veya ters polariteli
• Aşırı Isınma: Akım limiti aşılmış veya yetersiz soğutma
• Yavaş Anahtarlama: Yüksek gate direnci veya yüksek kapasitif yük
• İstenmeyen Tetiklenme: Eksik pull-up direnci veya gürültü girişimi
• Gate Hasarı: Statik elektrik veya aşırı voltaj dalgalanmaları

P-Kanal MOSFET Kullanım İpuçları

• Gate voltajını source'dan en az 4-5V daha düşük tutun (tam açılma için)
• P-kanal MOSFET'ler genellikle N-kanal MOSFET'lerden daha yüksek RDS(on) değerine sahiptir
• Yüksek akım uygulamalarında metal tab'ı iyi bir ısı yayıcı ile bağlayın
• VGS aralığının datasheet sınırları içinde olduğundan emin olun
• Gate sinyalinin yükselme ve düşme sürelerini optimize edin

SOT-223 Montaj İpuçları

• Metal tab (drain) için geniş bakır alan tasarlayın
• Termal performans için tab altına vialar ekleyin
• Reflow lehimleme veya sıcak hava istasyonu kullanın
• Maksimum lehimleme sıcaklığı: 260°C
• ESD korumalı ortamda çalışın, gate terminali statik elektriğe duyarlıdır

Paket İçeriği

• IRFL4105 MOSFET Transistör SOT-223
