INA219 I2C Çift Yönlü Akım Sensörü Modülü

INA219 I2C Çift Yönlü Akım Sensörü Modülü

INA219 I2C Çift Yönlü Akım Sensörü Modülü, hassas güç ve akım ölçümü yapabilen yüksek taraflı akım izleme çipi tabanlı bir ölçüm modülüdür. Hem voltaj hem de akım ölçümü yapabilmesi sayesinde güç tüketimini doğru şekilde hesaplama imkanı sunar.

Bu sensör modülü, Arduino projeleri için ideal bir güç monitörleme çözümüdür. I2C haberleşme protokolü kullanarak sadece iki pin ile mikrodenetleyicinize bağlanabilir ve 16 farklı adres seçeneği ile birden fazla sensör aynı I2C hattında kullanılabilir.

Modüller kategorisindeki bu ürün, batarya izleme sistemleri, güç kaynağı tasarımları, akım tüketimi ölçümü ve enerji verimliliği gerektiren projeler için yüksek hassasiyetli ölçüm sağlayan profesyonel bir çözümdür.

Teknik Özellikler

INA219 I2C Çift Yönlü Akım Sensörü Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Ana Çip: Texas Instruments INA219.
• Haberleşme Protokolü: I2C (400kHz'e kadar)
• I2C Adres Aralığı: 0x40-0x4F (16 farklı adres),
• Besleme Voltajı: 3V-5.5V DC
• Ölçüm Aralıkları:
  • Voltaj: 0-26V (±1% hassasiyet)
  • Akım: ±3.2A sürekli (±0.5% hassasiyet)
  • Güç: Terabayta (W) olarak hesaplanır
• Shunt Direnci: 0.1Ω (100mΩ), %1 hassasiyetli
• Akım Ölçüm Hassasiyeti: 0.1mA (en düşük aralıkta)
• ADC Çözünürlüğü: 12-bit (4096 adım)
• Çift Yönlü Ölçüm: Akım yönünü algılayabilme
• Maksimum Shunt Voltajı: ±320mV
• Bağlantı Pinleri:
  • VCC: 3-5.5V besleme girişi
  • GND: Toprak
  • SCL: I2C saat hattı
  • SDA: I2C veri hattı
  • VIN+: Pozitif besleme girişi
  • VIN-: Negatif besleme çıkışı
• Maksimum Sinyal Voltajı (Ortak Mod): 26V
• Güç Tüketimi: 1mA (tipik)
• Çalışma Sıcaklığı: -40°C ~ +125°C

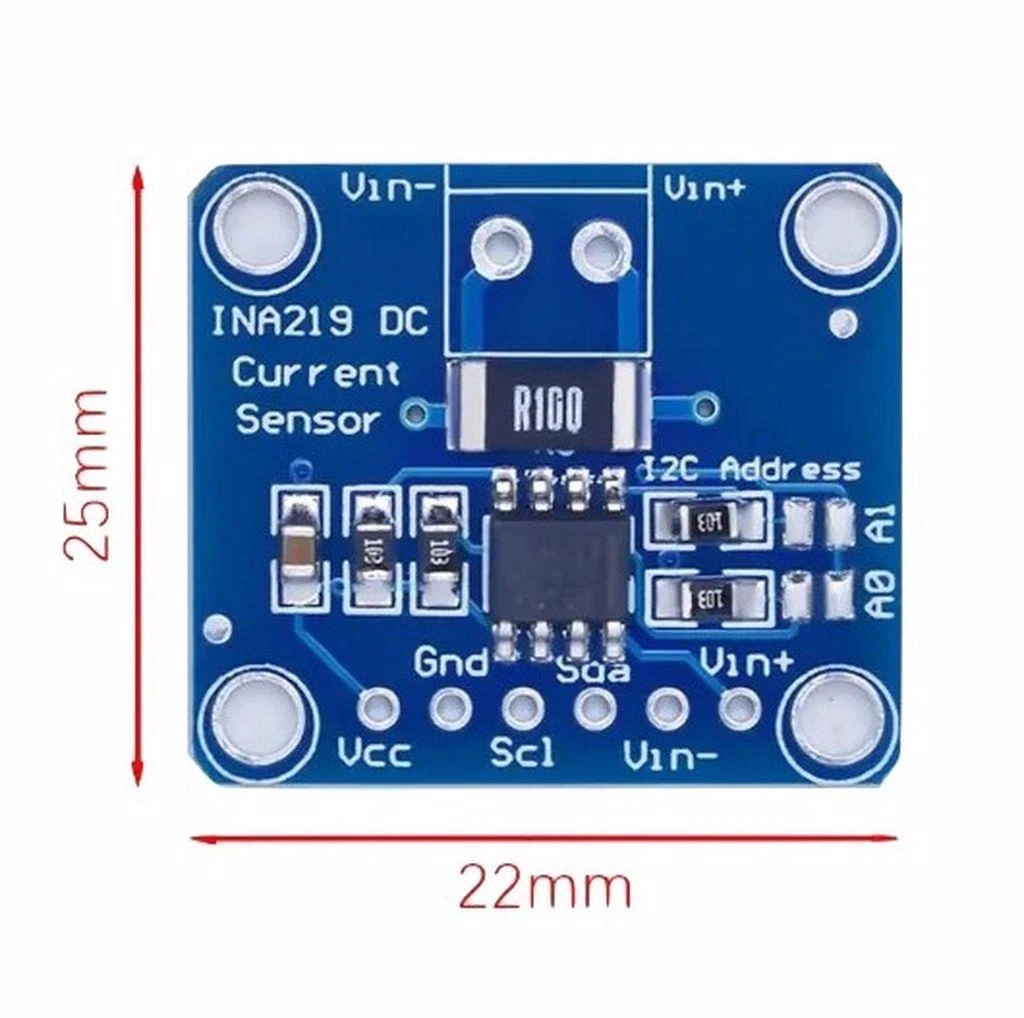

• PCB Boyutları: 21mm x 20mm x 6mm
• Montaj Delikleri: 2mm çapında, 2 adet

Bağlantı ve Kullanım

INA219 I2C Çift Yönlü Akım Sensörü Modülünün bağlantısı ve kullanım talimatları.

Arduino ile temel bağlantı:

• Güç Bağlantıları:
  • VCC → Arduino 3.3V veya 5V
  • GND → Arduino GND
• I2C Bağlantıları:
  • SCL → Arduino A5 (UNO) / SCL pini
  • SDA → Arduino A4 (UNO) / SDA pini
• Ölçüm Bağlantıları:
  • VIN+ → Güç kaynağının pozitif (+) ucu
  • VIN- → Yükün pozitif (+) ucu

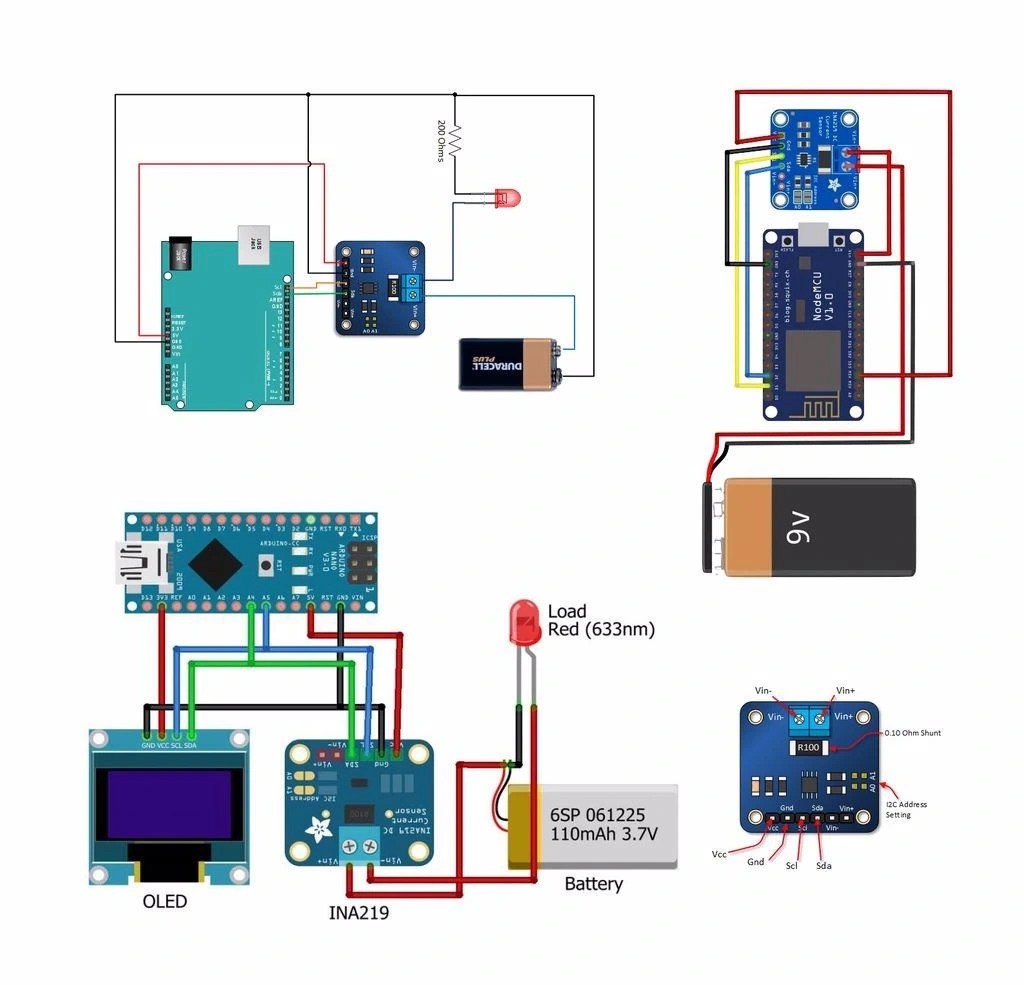

Bağlantı şemaları:

• Seri (Hat İçi) Bağlantı:
  • Güç Kaynağı (+) → INA219 VIN+ → INA219 VIN- → Yük (+)
  • Güç Kaynağı (-) → Yük (-)
• Paralel (Şönt) Bağlantı:
  • Ana hat üzerine düşük değerli şönt direnç (R) yerleştirilir
  • INA219 VIN+ şönt direncin bir ucuna, VIN- diğer ucuna bağlanır
  • Akım = Ölçülen voltaj / Şönt direnç değeri

Yazılım kurulumu:

• Arduino IDE'de Adafruit INA219 kütüphanesini yükleyin
• Kütüphane, I2C iletişimini ve ölçüm hesaplamalarını yönetir
• Örnek kodlar kütüphane ile birlikte gelir
• Kalibrasyonu yaparken, ölçüm aralığınıza uygun ayarları seçin
• Yüksek hassasiyet için düşük akım aralığı, yüksek akım ölçümü için geniş aralık kullanın

Dikkat edilmesi gerekenler:

• Maksimum 26V ve 3.2A sınırlarını aşmayın
• Uzun kablo kullanımında I2C hat direncini ve paraziti göz önünde bulundurun
• I2C pull-up dirençleri (4.7kΩ) gerekebilir
• Yüksek frekanslı devrelerde dekuplaj kapasitörleri ekleyin
• EMI (elektromanyetik girişim) kaynaklarından uzak tutun

Uygulama Alanları

INA219 I2C Çift Yönlü Akım Sensörü Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Güç Yönetimi

• Batarya izleme sistemleri
• Güneş enerjisi sistemleri
• Güç tüketimi optimizasyonu
• UPS ve yedek güç sistemleri
• Akıllı şarj cihazları

Endüstriyel Uygulamalar

• Motor akım izleme
• Ekipman güç analizi
• Arıza tespit sistemleri
• Aşırı akım koruması
• Enerji verimliliği izleme

Hobi ve Eğitim

• Robot güç tüketimi ölçümü
• Elektronik devre analizi
• Bileşen karakterizasyonu
• IoT güç yönetimi
• Bilimsel deney ölçümleri

Proje Örnekleri

INA219 I2C Çift Yönlü Akım Sensörü Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Batarya Yönetim ve İzleme Sistemi

Arduino Nano, INA219 akım sensörü, 16x2 LCD ekran, lityum batarya ve voltaj regülatörü kullanarak kapsamlı bir batarya izleme sistemi geliştirebilirsiniz. INA219 sensörü, bataryadan çekilen akımı ve voltajı gerçek zamanlı olarak ölçer. Arduino, bu verileri işleyerek bataryanın şarj durumunu (SOC), kalan kullanım süresini ve harcanan miliamper-saat (mAh) değerini hesaplar. LCD ekranda bu bilgiler yanında, anlık güç tüketimi ve batarya sağlığı gösterilebilir. Sistem, batarya voltajı belirli bir eşiğin altına düştüğünde sesli ve görsel uyarı verebilir. Opsiyonel olarak SD kart modülü eklenerek uzun süreli güç tüketimi verileri kaydedilebilir. Bu veri günlük, haftalık ve aylık grafiklere dönüştürülerek kullanım analizi yapılabilir. Bu proje, taşınabilir elektronik cihazlar, güneş enerjili sistemler veya UPS'ler için kullanışlı bir izleme çözümü sunar.

Akıllı Ev Enerji Monitörü

ESP8266 NodeMCU, INA219 akım sensörü, ACS712 akım sensörü, OLED ekran ve röle modülü kullanarak kapsamlı bir akıllı ev enerji izleme sistemi oluşturabilirsiniz. INA219, düşük akımlı cihazların (LED lambalar, şarj cihazları vb.) hassas ölçümünü yaparken, ACS712 yüksek akımlı cihazları (ısıtıcılar, fırın vb.) izler. Sistem, her bir cihazın güç tüketimini ölçerek günlük, haftalık ve aylık enerji kullanımını hesaplar. Wi-Fi bağlantısı sayesinde, ölçüm verileri bulut platformuna gönderilir ve mobil uygulama üzerinden takip edilebilir. Uygulama, gerçek zamanlı enerji maliyeti, CO2 emisyonu ve enerji tasarruf tavsiyeleri sunar. Röle modülü ile belirlenen enerji tüketimi eşiğine ulaşıldığında cihazlar otomatik olarak kapatılabilir. Bu sistem, enerji verimliliğini artırmak, maliyetleri düşürmek ve enerji kullanım alışkanlıklarını anlamak için ideal bir çözümdür.

Solar Panel Performans Analiz Sistemi

Arduino Mega, INA219 akım sensörü, BMP280 basınç/sıcaklık sensörü, LDR ışık sensörü, SD kart modülü ve RTC (gerçek zamanlı saat) modülü kullanarak kapsamlı bir güneş enerjisi izleme sistemi tasarlayabilirsiniz. INA219 sensörü, solar panelin ürettiği akım ve voltajı ölçerek anlık güç çıkışını hesaplar. Çevresel sensörler (BMP280 ve LDR), sıcaklık, atmosfer basıncı ve ışık yoğunluğu verilerini toplar. RTC modülü ile zaman damgası eklenen tüm bu veriler, SD karta düzenli aralıklarla kaydedilir. Toplanan veriler, güneş panelinin farklı hava koşullarında ve günün farklı saatlerindeki performansını analiz etmek için kullanılır. Arduino, verim hesaplamaları yaparak panelin teorik ve gerçek performansını karşılaştırır. Opsiyonel olarak ESP8266 modülü eklenerek veriler web platformuna aktarılabilir. Bu sistem, solar enerji sistemlerinin optimizasyonu, verim analizi ve bakım planlaması için değerli bilgiler sağlar.

Sorun Giderme ve İpuçları

INA219 I2C Çift Yönlü Akım Sensörü Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• I2C Haberleşme Hatası: Doğru I2C adresini kullandığınızdan emin olun (varsayılan 0x40). I2C Scanner sketch ile adresi doğrulayın. Bağlantıları kontrol edin, pullup dirençleri (4.7kΩ) ekleyin. I2C frekansını düşürmeyi deneyin. Kablo uzunluğunun 1 metreyi geçmediğinden emin olun.
• Hatalı Ölçümler: Shunt direncinin doğru değerde olduğunu kontrol edin (100mΩ). Kalibrasyonu ölçüm aralığınıza göre yapın. Elektromanyetik girişim kaynaklarından uzak tutun. Besleme voltajının stabil olduğunu doğrulayın. Uzun kablolarda voltaj düşüşünü hesaba katın.
• Aşırı Isınma: Yüksek akımlarda shunt direnci ısınabilir. 2A üzerindeki ölçümlerde soğutma sağlayın. Sürekli yüksek akım ölçümlerinde daha yüksek watt değerli direnç kullanmayı düşünün. Ölçüm süresini sınırlayın. PCB'nin hava akışı almasını sağlayın.
• Sıfır Kayması: Ölçüm yapmadan önce modülün sıcaklık dengesine ulaşmasını bekleyin. Yazılımsal ofset ayarı uygulayın. Yüksek hassasiyet gerektiren uygulamalarda, ölçüm başlangıcında sıfır kalibrasyonu yapın. Ortam sıcaklığındaki değişimleri dikkate alın.
• Ölçüm Aralığı Sorunları: Adafruit INA219 kütüphanesinin setCalibration fonksiyonları ile ölçüm aralığını ve hassasiyeti ayarlayın. Düşük akımlar için yüksek hassasiyet ayarı, yüksek akımlar için geniş aralık ayarı kullanın. Dinamik aralık değiştirme algoritması uygulayın.

Performans İpuçları

• Hassas ölçümler için kaliteli kablolar ve bağlantılar kullanın
• Ortalama alma algoritması ile okuma gürültüsünü azaltın
• I2C bağlantı hatlarını kısa ve parazitlerden uzak tutun
• Kritik uygulamalarda regüle edilmiş güç kaynağı kullanın
• Değişen yükler için dinamik örnekleme hızı uygulayın

Paket İçeriği

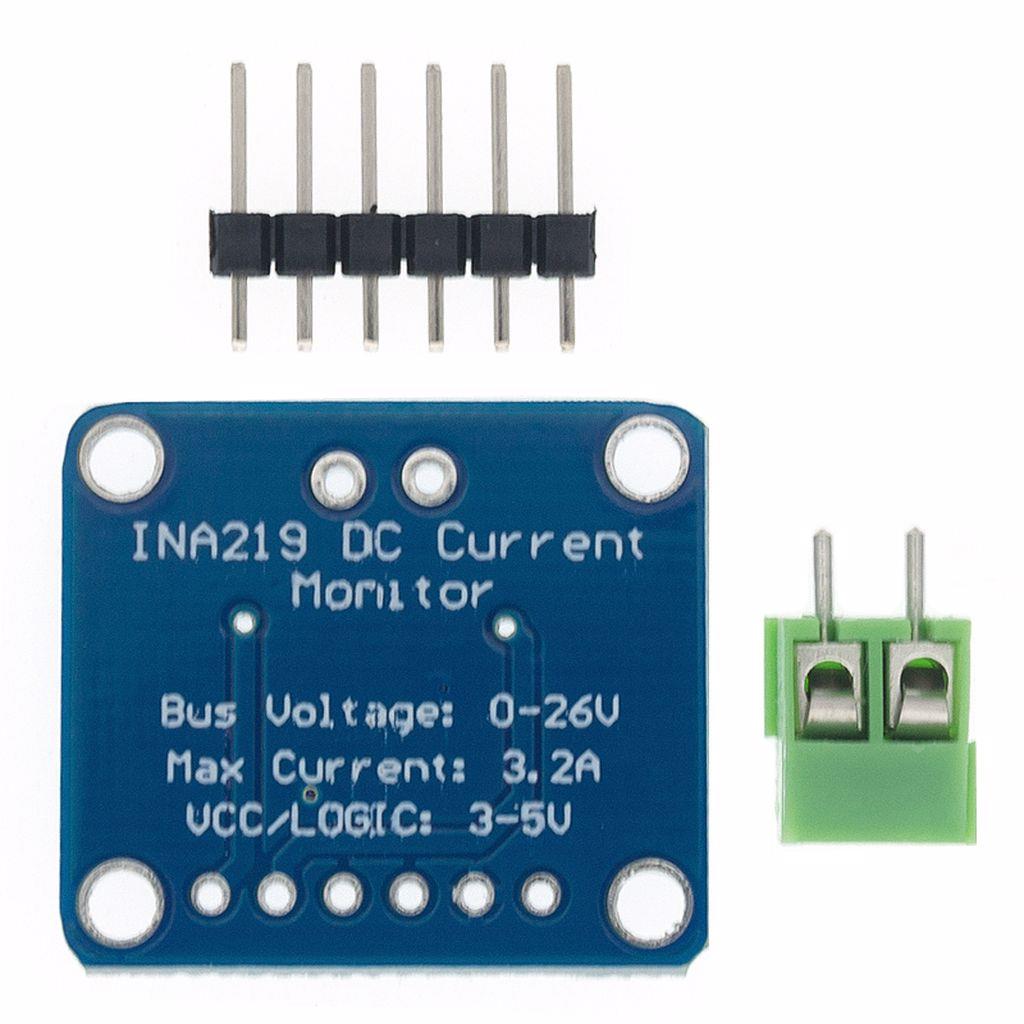

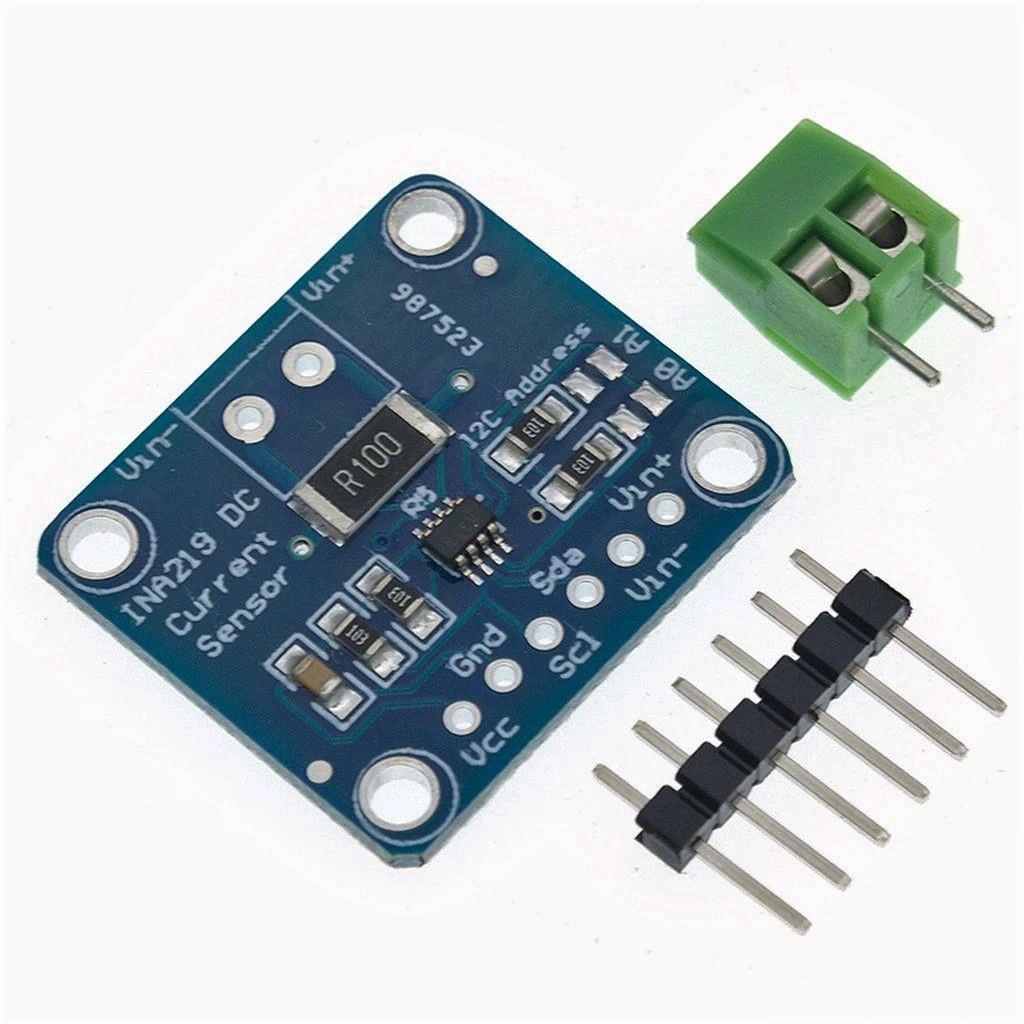

• INA219 I2C Çift Yönlü Akım Sensörü Modülü
