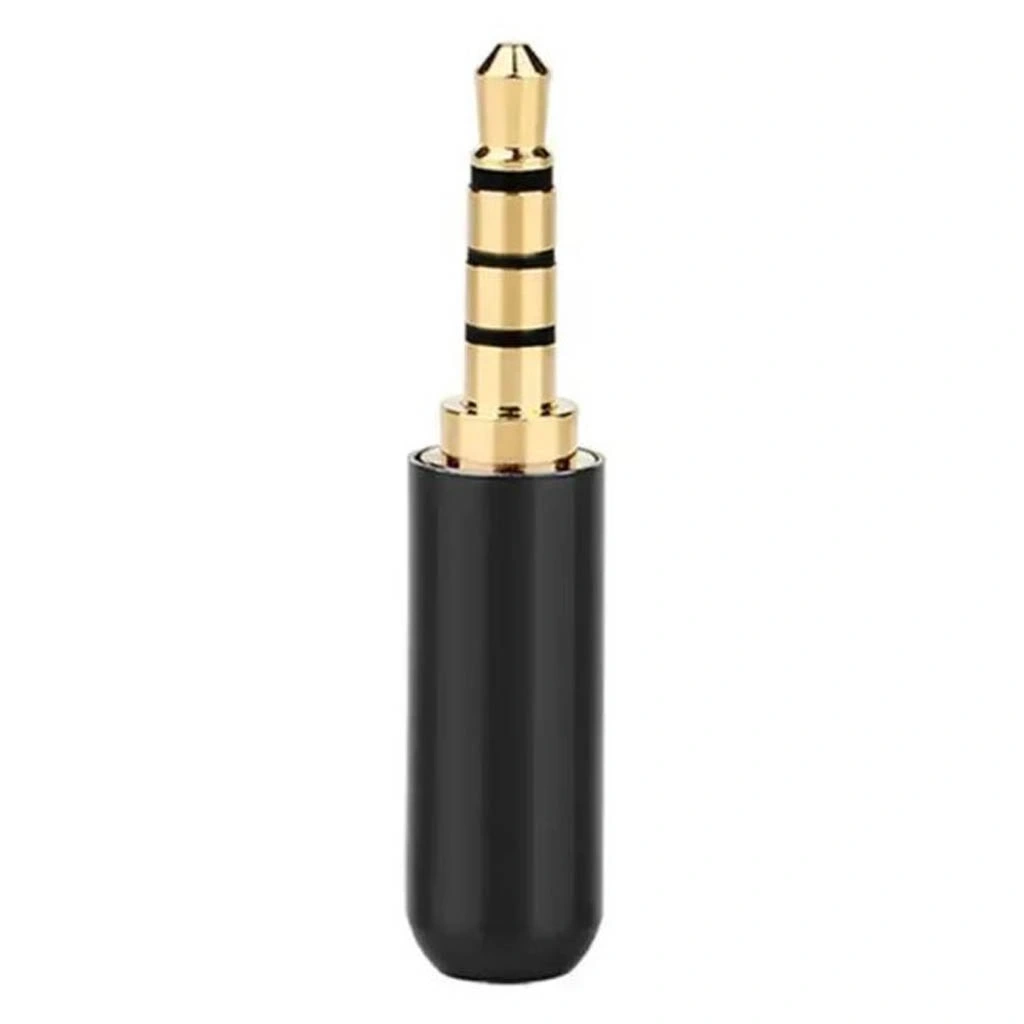

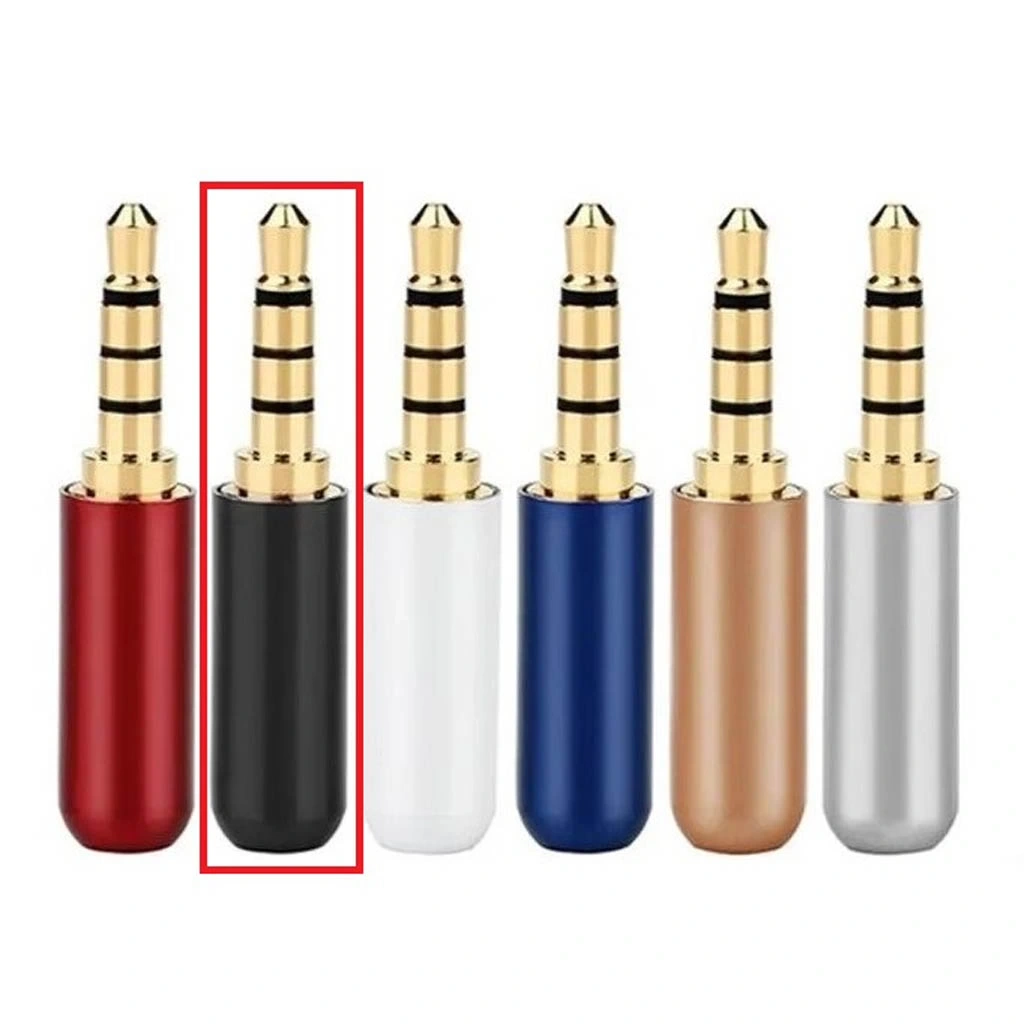

IC-261E 3.5mm Jak 4 Boğumlu Siyah

IC-261E 3.5mm Jak 4 Boğumlu Siyah

IC-261E 3.5mm Jak 4 Boğumlu Siyah, 3.5mm TRRS (Tip-Ring-Ring-Sleeve) standardında mikrofon ve kulaklık sinyallerini aynı konektörde taşıyabilen yüksek kaliteli bir ses jakıdır. Siyah kaplama yüzeyi ile optimum iletkenlik ve şık bir görünüm sunar.

Dört boğumlu yapısı sayesinde stereo ses, mikrofon ve kontrol sinyalleri için ayrı kanallar sağlayan bu ses bağlantı jakı, kulaklık, headset ve eller serbest konuşma sistemleri için ideal bir bileşendir.

Sağlam metal yapısı ve hassas işçiliği ile uzun ömürlü kullanım sunan bu konektör bileşeni, DIY kulaklık projeleri, kablo tamiri ve özel ses sistemleri için profesyonel çözüm sunar.

Teknik Özellikler

IC-261E 3.5mm Jak 4 Boğumlu Siyah'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konektör Tipi: 3.5mm (1/8") Stereo TRRS Jak
• Boğum Sayısı: 4 (TRRS - Tip, Ring, Ring, Sleeve)
• Kaplama: Siyah
• Malzeme: Metal Gövde, Nikel+Siyah Kaplama Kontaklar
• Kullanım Tipi: Erkek (Male) Konektör
• Uyumluluk: CTIA Standardı (Apple, Android)
• Pin Yapılandırması: Tip (Sol), Ring 1 (Sağ), Ring 2 (Toprak), Sleeve (Mikrofon)
• İletken Bağlantı Tipi: Lehim Bağlantı
• Kablo Girişi: 6mm Çapa Kadar
• Kontak Direnci: ≤30mΩ
• İzolasyon Direnci: ≥100MΩ
• Dayanıklılık: >5000 Takma/Çıkarma Döngüsü
• Çalışma Sıcaklığı: -25°C ile +85°C Arası
• Lehimleme Sıcaklığı: Max. 260°C (10 saniye)
• Boyutlar: Yaklaşık 14mm (uzunluk) x 8mm (çap)
• Konektör Çapı: 3.5mm
• Gövde Uzunluğu: Yaklaşık 14mm
• İç Temas Malzemesi: Pirinç
• Sıkıştırma Tipi: Vida ve Klips Sabitlemeli
• Empedans: 75 Ohm
• Koruma Mekanizması: Strain Relief (Kablo Koruma)
• Vida Tipi: M8 x 0.75
• Ağırlık: Yaklaşık 5g
• Paket Miktarı: 1 Adet
• Üretim Yeri: Çin

Kullanım Alanları

IC-261E 3.5mm Jak 4 Boğumlu Siyah'ün kullanılabileceği çeşitli alanlar ve uygulamalar.

DIY Ses Projeleri

• Kulaklık kablosu yapımı ve tamiri
• Mikrofonlu kulaklık üretimi
• Akıllı telefon kulaklık adaptörleri
• Özel ara kablo üretimi
• Ses mikseri bağlantı kabloları

Profesyonel Ses Sistemleri

• Stüdyo monitör kulaklık bağlantıları
• Mikrofon ve headset uygulamaları
• DJ ekipmanları için özel kablolar
• Ses kayıt ekipmanları
• Profesyonel ses mikserleri bağlantıları

Mobil ve İletişim Cihazları

• Akıllı telefon kulaklık ve mikrofon kabloları
• Tablet bilgisayar ses bağlantıları
• Oyun konsolları için mikrofonlu kulaklık bağlantıları
• VoIP ve konferans görüşme sistemleri
• Eller serbest konuşma çözümleri

Elektronik Hobi Projeleri

• Arduino ve Raspberry Pi ses projeleri
• Ses kontrollü devreler
• İnteraktif elektronik projeler
• Akıllı ev ses sistemleri
• Robotik projeler için ses/mikrofon arayüzleri

Avantajlar ve Özellikler

IC-261E 3.5mm Jak 4 Boğumlu Siyah'ün sağladığı avantajlar ve çözümler.

• 4 Boğumlu TRRS Yapı: Ses, mikrofon ve kontrol sinyalleri için tek konektör
• Siyah Kaplama: Yüksek iletkenlik ve korozyon direnci
• Sağlam Metal Gövde: Dayanıklı ve uzun ömürlü kullanım
• CTIA Standardı Uyumluluğu: Yaygın cihazlarla geniş uyumluluk
• Profesyonel Kalite: Hassas işçilik ve kaliteli malzeme
• Kolay Lehimlenebilme: İç kontakların erişilebilir tasarımı
• Kablo Koruma Sistemi: Kablo bükülmelerine karşı strain relief
• Vidalı Sabitleme: Güvenli ve sıkı bağlantı
• Düşük Kontak Direnci: Minimum sinyal kaybı
• Şık Görünüm: Profesyonel projelere uygun estetik

Kullanım İpuçları

IC-261E 3.5mm Jak 4 Boğumlu Siyah'ün verimli ve güvenli kullanımı için öneriler.

Montaj ve lehimleme için öneriler:

• Kablo uçlarını düzgün şekilde soyun ve kalaylayın
• TRRS pin yerlerini doğru belirleyin (Uç: Sol, Ring 1: Sağ, Ring 2: Toprak, Sleeve: Mikrofon)
• Kabloyu jakın içinden geçirmeden önce koruyucu parçaları yerleştirmeyi unutmayın
• Lehimleme sırasında fazla ısıdan kaçının (max 260°C, 10 saniye)
• Lehim sonrası kısa devre olmadığından emin olun
• Montaj sırasında vida bileşenlerini uygun sıkılıkta sabitleyin

En iyi performans için öneriler:

• Kaliteli ve uygun çapta kablo kullanın (max 6mm)
• Kabloları koruyucu kılıf veya örgü ile kaplayın
• Sinyal ve toprak hatlarını doğru şekilde ayırın
• Mikrofon hattını diğer sinyallerden yeterince izole edin
• Kontakları temiz tutun ve oksitlenmeye karşı koruyun
• Aşırı çekme ve bükülmelere karşı strain relief sistemini etkin kullanın

Sorun Giderme ve İpuçları

IC-261E 3.5mm Jak 4 Boğumlu Siyah kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ses Gelmiyor: Pin bağlantılarını kontrol edin, sol ve sağ kanalların doğru bağlandığından emin olun.
• Mikrofon Çalışmıyor: TRRS yapılandırmasının cihazınızla uyumlu olduğunu kontrol edin (CTIA/OMTP).
• Cızırtı veya Parazit: Lehim bağlantılarını kontrol edin, zayıf lehimler ses problemlerine neden olabilir.
• Gevşek Bağlantı: Jak gövdesinin vidalarını kontrol edin ve sıkın, strain relief kısmını düzgün monte edin.
• Kısa Devre: Kontaklar arasında istenmeyen bağlantı olmadığından emin olun.

Cihaz Tiplerine Göre Özel İpuçları

• Apple ve çoğu Android cihaz CTIA standardını kullanır (Sleeve: Mikrofon)
• Bazı eski Nokia ve Sony Ericsson telefonlar OMTP standardını kullanabilir (Sleeve: Toprak)
• Standart farklılıkları için gerekirse adaptör kullanın
• Bilgisayarlarda ayrı mikrofon ve kulaklık jakı varsa, kombine jak için adaptör gerekebilir
• Oyun konsolları genellikle CTIA standardını destekler, ancak kontrol etmek önemlidir
• Mikrofon kontrol butonları eklemek için ek devre tasarımı gerekebilir

Paket İçeriği

• IC-261E 3.5mm Jak 4 Boğumlu Siyah
