IC-260A 3.5mm Jak Stereo Şase Soket Sıralı 5 Pin PJ325

Görsel 1
Görsel 2
Görsel 3
Görsel 4
Görsel 5
Görsel 6
Görsel 7
VoltajPuan : 25
Fiyat:
0,08 USD + KDV
İndirimli Fiyat (%21,3) :
0,06 USD + KDV
Kazancınız 0,02 USD
KDV Dahil:
2,97 TL
Aynı Gün Kargo

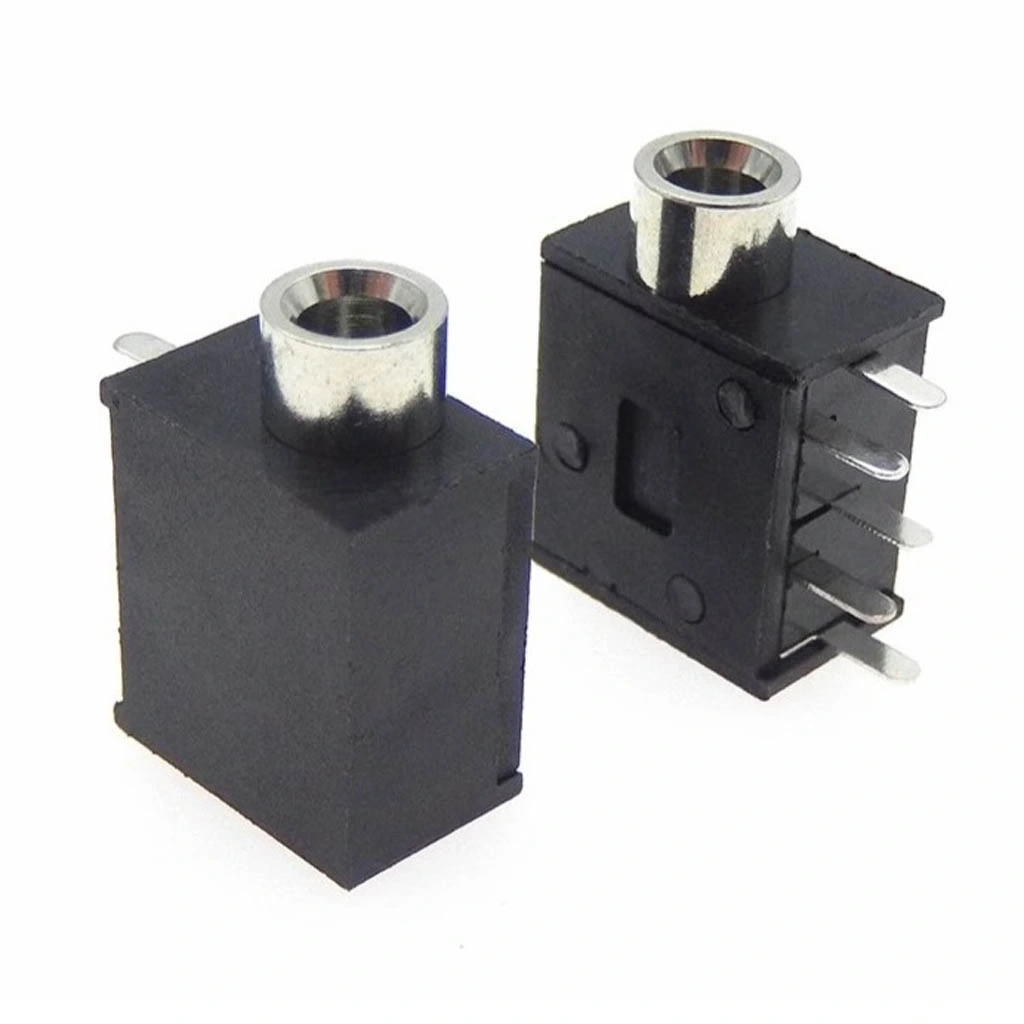

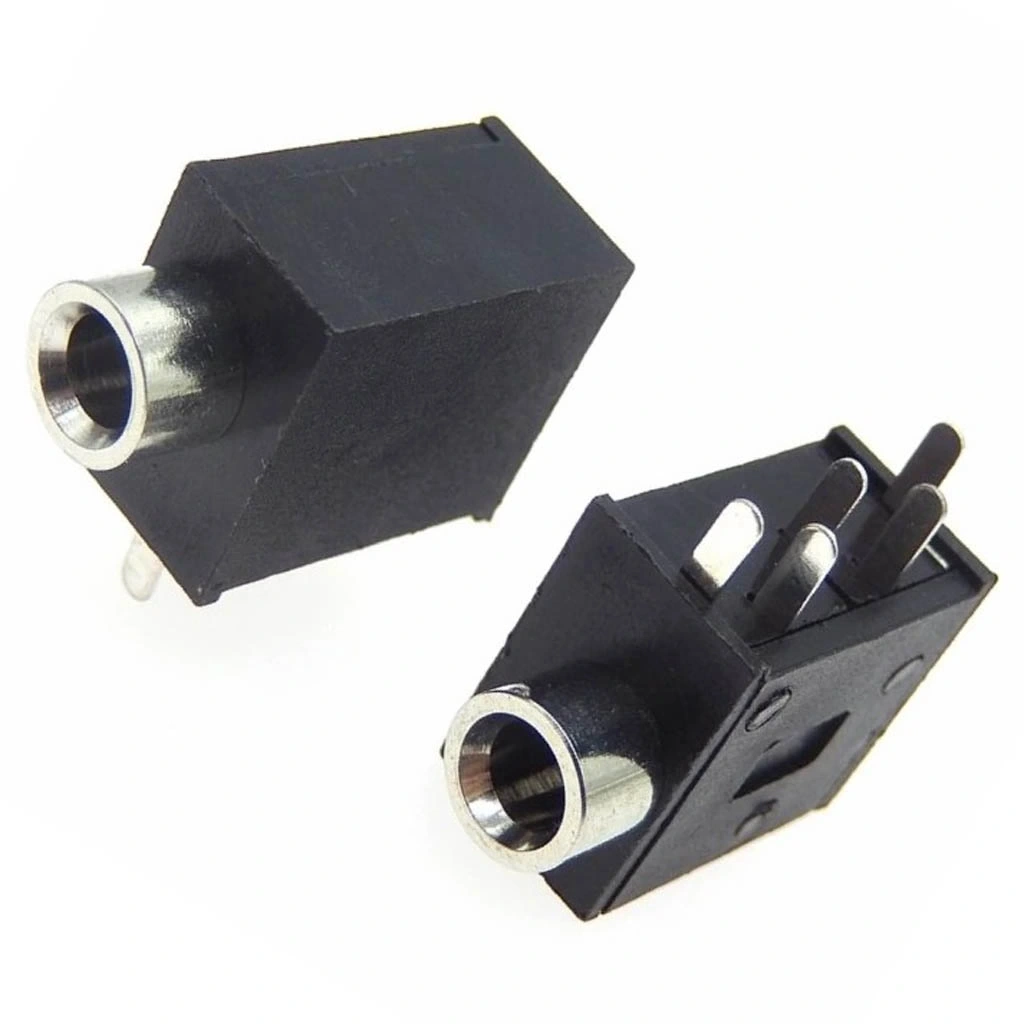

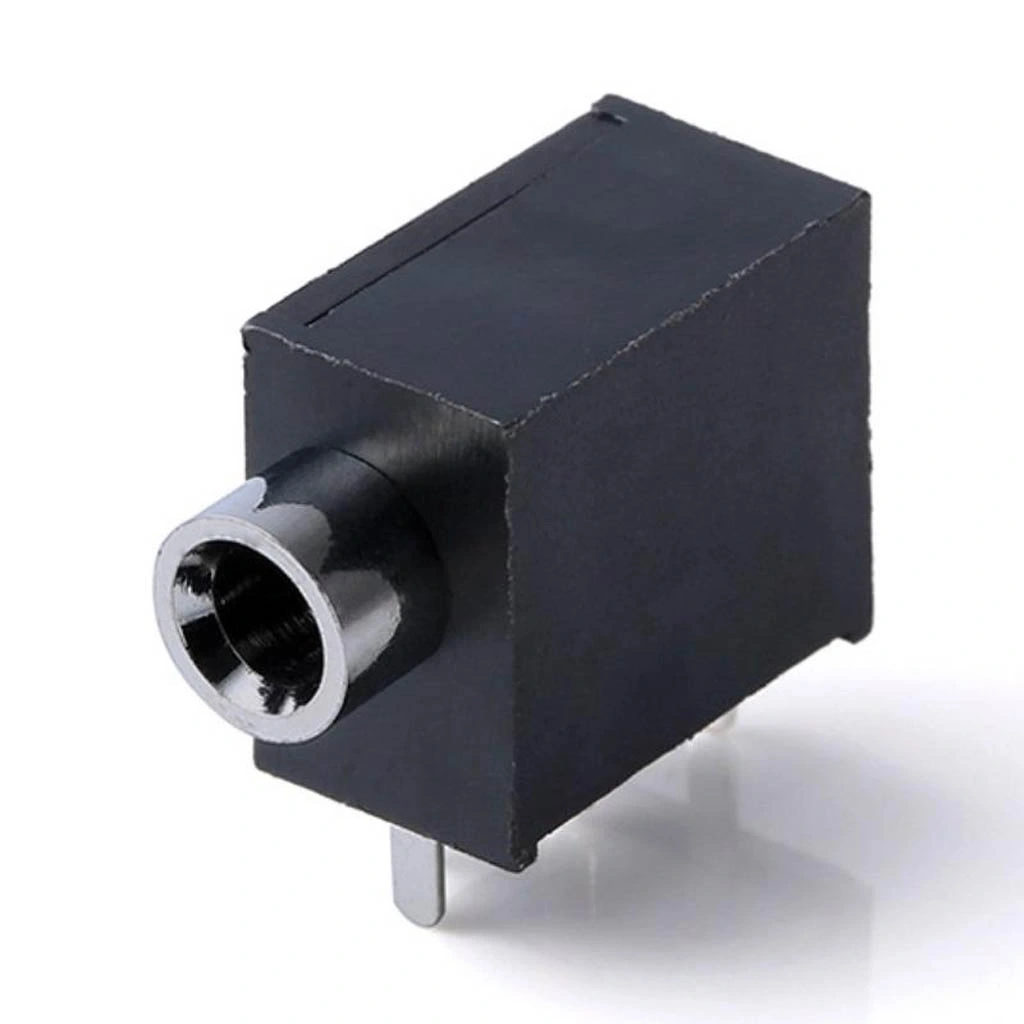

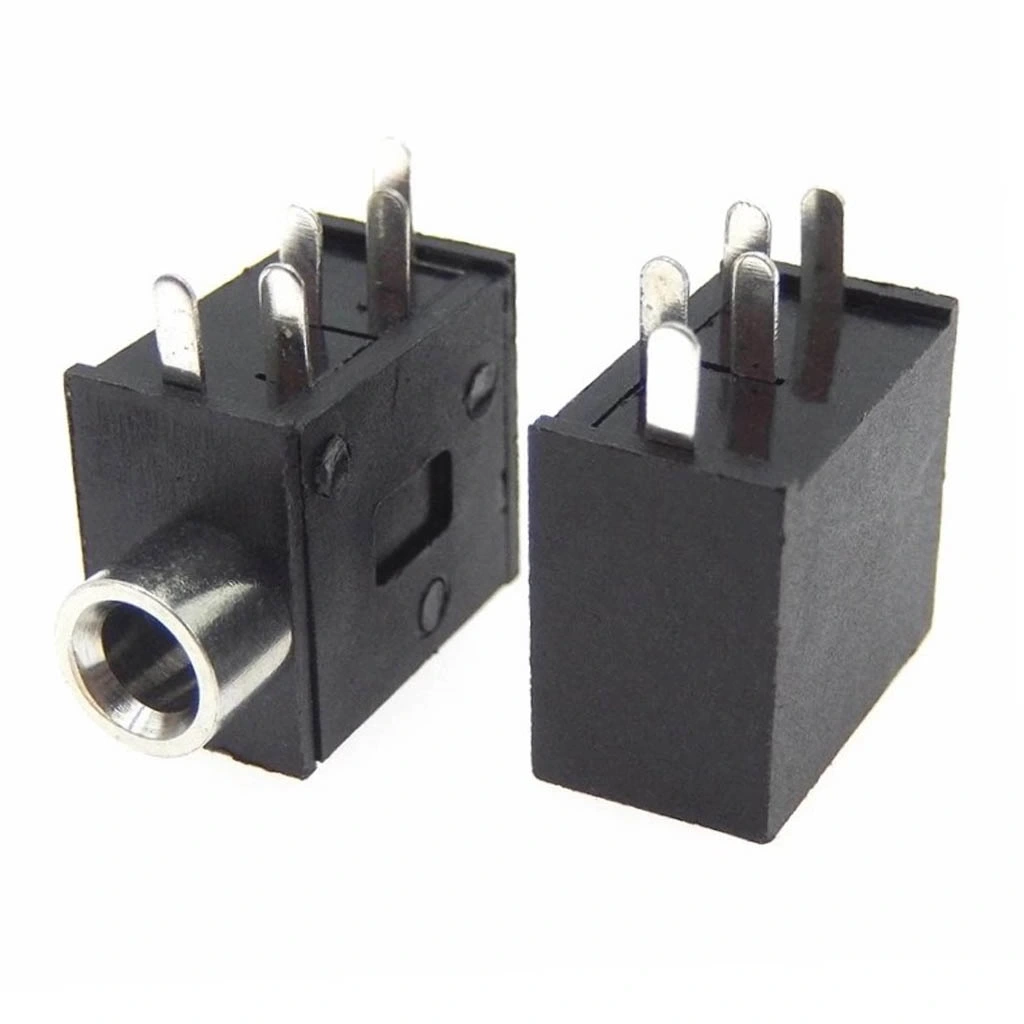

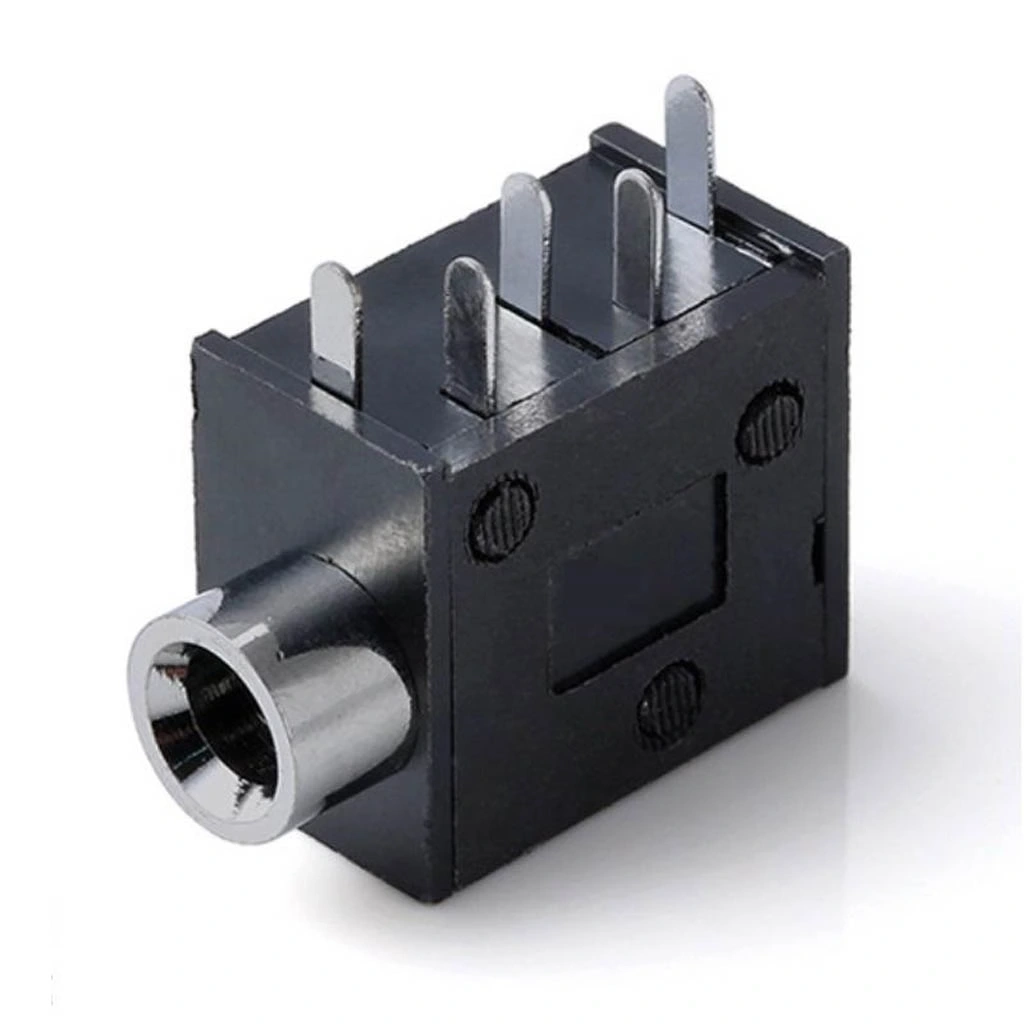

IC-260A 3.5mm Jak Stereo Şase Soket Sıralı 5 Pin PJ-325

IC-260A 3.5mm Jak Stereo Şase Soket Sıralı 5 Pin PJ-325, elektronik cihazlar ve ses sistemleri için tasarlanmış kaliteli bir 3.5mm stereo şase soketidir. PCB montajına uygun sıralı 5 pin yapısı ile devre kartlarına kolay entegrasyon sağlar.

Standart 3.5mm stereo jak girişleri için ideal olan bu ses konektörü, kulaklık, mikrofon veya harici ses girişi olarak kullanılabilir ve sağlam metal yapısı sayesinde uzun ömürlü kullanım sunar.

DIY ses projeleri, amplifikatörler, mikserlerin tasarımı ve onarımı için tercih edilen bu bağlantı soketi, hassas işçiliği ve güvenilir kontak yapısı ile kaliteli ses aktarımı sağlar.


Teknik Özellikler

IC-260A 3.5mm Jak Stereo Şase Soket Sıralı 5 Pin PJ-325'in detaylı teknik özellikleri aşağıda listelenmiştir.

  • Konektör Tipi: 3.5mm (1/8") Stereo Şase Soketi
  • Pin Sayısı: 5 (PCB montaj için sıralı)
  • Model: PJ-325
  • Tip: TRS (Tip, Ring, Sleeve)
  • Malzeme: Metal Gövde, Nikel Kaplama Kontaklar
  • Montaj Tipi: PCB (Devre Kartı) Montaj
  • Pin Yapılandırması: Sıralı Dizilim
  • Kontak Konfigürasyonu: SPST (Single Pole Single Throw) x 2
  • Switch Fonksiyonu: Normal Kapalı (NC) Switch
  • Kontak Direnci: ≤30mΩ
  • İzolasyon Direnci: ≥100MΩ
  • Dayanıklılık: >5000 Takma/Çıkarma Döngüsü
  • Çalışma Sıcaklığı: -25°C ile +85°C Arası
  • Dielektrik Dayanımı: 500V AC
  • Lehimleme Sıcaklığı: Max. 260°C (10 saniye)
  • Pin Dizilimi: 2.5mm Aralık
  • Gövde Boyutları: Yaklaşık 13mm x 11.5mm x 6mm
  • Pin Uzunluğu: Yaklaşık 3mm
  • Çalışma Akımı: 0.5A Max
  • Çalışma Voltajı: 12V DC Max
  • Empedans: 75 Ohm
  • Jack Girişi: Ø3.5mm
  • Ağırlık: Yaklaşık 3g
  • Montaj Deliği Çapı: 6mm
  • Paket Miktarı: 1 Adet
  • Üretim Yeri: Çin

Kullanım Alanları

IC-260A 3.5mm Jak Stereo Şase Soket Sıralı 5 Pin PJ-325'in kullanılabileceği çeşitli alanlar ve uygulamalar.

DIY Ses Projeleri

  • Amplifikatör devreleri
  • Preamplifikatör tasarımları
  • Kulaklık amplifikatörleri
  • Audio mikserleri
  • Ses efekt pedalları

Elektronik Cihaz Tasarımları

  • Taşınabilir ses cihazları
  • Radyo ve müzik çalarlar
  • Ses kayıt ekipmanları
  • Interkom sistemleri
  • Elektronik müzik aletleri

Onarım ve Yenileme

  • Hasarlı ses jakı değişimi
  • Eski ses ekipmanı modernizasyonu
  • Ses sistemleri tamiri
  • Hoparlör bağlantı noktası ekleme
  • Kulaklık girişi onarımı

Eğitim ve Hobi Projeleri

  • Elektronik eğitim kitleri
  • Arduino ve Raspberry Pi ses projeleri
  • Robot ve otomasyon sistemleri
  • İnteraktif ses uygulamaları
  • Deneysel elektronik müzik aletleri

Avantajlar ve Özellikler

IC-260A 3.5mm Jak Stereo Şase Soket Sıralı 5 Pin PJ-325'in sağladığı avantajlar ve çözümler.

  • PCB Uyumlu Tasarım: Kolay montaj için sıralı pin yapısı
  • Switch Fonksiyonu: Jak takıldığında otomatik bağlantı kesme özelliği
  • Sağlam Metal Gövde: Dayanıklı ve uzun ömürlü kullanım
  • Nikel Kaplama Kontaklar: Korozyon direnci ve iyi iletkenlik
  • Stereo Ses Desteği: Sol ve sağ kanal için ayrı iletim hatları
  • Standart 3.5mm Uyumluluğu: Yaygın kullanılan kulaklık/ses cihazlarıyla uyum
  • Düşük Kontak Direnci: Minimum sinyal kaybı ve kaliteli ses iletimi
  • 5 Pin Yapılandırma: Gelişmiş bağlantı seçenekleri
  • Kolay Lehimlenebilme: Standart pin aralığı ile sorunsuz montaj
  • Kompakt Boyut: Sınırlı alanlarda bile kullanılabilme

Kullanım İpuçları

IC-260A 3.5mm Jak Stereo Şase Soket Sıralı 5 Pin PJ-325'in verimli ve güvenli kullanımı için öneriler.

İpucu: PCB'ye montaj yaparken pinlerin tamamen geçtiğinden emin olun ve kısa devre olmaması için temiz lehimleme yapın.

Montaj ve lehimleme için öneriler:

  • PCB tasarımınızda doğru pin aralığını (2.5mm) kullanın
  • Montaj öncesi PCB deliklerinin çapının uygun olduğundan emin olun
  • Lehimleme sırasında aşırı ısı uygulamaktan kaçının (max 260°C, 10 saniye)
  • Pinlerin devre kartı yüzeyine tam oturduğundan emin olun
  • Lehim sonrası soğuk lehim veya kısa devre olup olmadığını kontrol edin
  • Switch kontaklarının çalışıp çalışmadığını multimetre ile test edin

Pin bağlantı rehberi:

  • Pin 1: Uç (Tip) - Sol Kanal
  • Pin 2: Halka (Ring) - Sağ Kanal
  • Pin 3: Kılıf (Sleeve) - Ortak Toprak
  • Pin 4 & 5: Switch Kontakları (NC)
  • Jak takıldığında Pin 4-5 bağlantısı kesilir (iç hoparlörü susturmak için kullanılabilir)
  • Stereo kullanım için 3 pin (Tip, Ring, Sleeve) yeterlidir, switch fonksiyonu için 5 pin gereklidir

Sorun Giderme ve İpuçları

IC-260A 3.5mm Jak Stereo Şase Soket Sıralı 5 Pin PJ-325 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

  • Ses Gelmiyor: Pin bağlantılarını kontrol edin, doğru pin konfigürasyonunu sağlayın.
  • Tek Taraflı Ses: Sol veya sağ kanal pinlerinin doğru bağlandığından emin olun.
  • Cızırtı veya Parazit: Lehim bağlantılarını kontrol edin, soğuk lehimler ses problemlerine neden olabilir.
  • Switch Çalışmıyor: Switch kontaklarını multimetre ile ölçün, gerekirse temizleyin.
  • Gevşek Bağlantı: Jak girişinin PCB'ye sağlam montajını kontrol edin.

Devre Tasarımı İpuçları

  • Devre tasarımında jak soketinin etrafına yeterli boşluk bırakın
  • Ses sinyali hatlarını dijital ve güç hatlarından uzak tutun
  • Toprak hattını kalın ve kısa tasarlayın
  • Ses sinyali yollarını mümkün olduğunca kısa tutun
  • Jak soketini PCB üzerinde mekanik olarak destekleyin
  • Switch kontaklarını iç hoparlör/amplifikatör susturma için kullanabilirsiniz

Paket İçeriği


İlgili Ürün Kategorilerimiz

Kablo Çeşitleri

Elektronik cihazlarınız için çeşitli bağlantı kabloları ve adaptörler.

Ürünleri İncele →

Ses-Audio Kabloları

Yüksek kaliteli ses aktarımı için çeşitli ses ve audio bağlantı kabloları.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, elektronik komponentler ve bağlantı çözümleri konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.

  • Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
  • Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
  • Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
  • Tamamlayıcı Ürünler: DIY projeleriniz için gerekli tüm komponentler
  • Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
  • Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri

Ürün Hakkında Sıkça Sorulan Sorular

PJ-325 soketinin 5 pininin işlevleri nelerdir?

1-2-3. pinler sırasıyla sol kanal, sağ kanal ve topraktır. 4-5. pinler ise switch fonksiyonu için kullanılır, jak takıldığında bağlantı kesilir.

Switch fonksiyonu ne işe yarar?

Jack takıldığında otomatik olarak başka bir devreyi (genellikle dahili hoparlör) kesmeye yarar. Kulaklık takıldığında hoparlörün susması gibi işlevler için kullanılır.

Bu soket mono jak ile kullanılabilir mi?

Evet, mono jak takılabilir ancak sadece sol kanal (tip) aktif olur. Sağ kanal (ring) kullanılmaz. Devre tasarımınızı buna göre yapmalısınız.

Devre kartına montaj için özel bir gereksinim var mı?

PCB'de 2.5mm aralıklı pin delikleri ve soket gövdesi için 6mm montaj deliği gereklidir. Mekanik dayanıklılık için gövdeyi PCB'ye sabitlemeniz önerilir.

Bu jak soketi mikrofon girişi olarak kullanılabilir mi?

Evet, uygun bir ön yükseltici devre ile mikrofon girişi olarak kullanılabilir. Ancak standart mikrofon fonksiyonları için farklı bir ön amplifikasyon devresi gerekebilir.

Profesyonel ses ekipmanlarında kullanım için uygun mudur?

Hobi ve orta seviye projeler için uygundur. Profesyonel ekipmanlarda genellikle daha yüksek kaliteli, altın kaplama kontaklı soketler tercih edilir.

TRRS (4 boğumlu) jaklar bu sokete takılabilir mi?

Fiziksel olarak takılabilir ancak mikrofon kanalı (4. boğum) için bağlantı yoktur. Sadece stereo ses (TRS) kanalları aktif olacaktır.

Bu soketin tipik uygulama örnekleri nelerdir?

Kulaklık amplifikatörleri, DIY ses mikserleri, MP3 çalar devreleri, radyo projeleri, kulaklık çıkışlı cihazlar ve Arduino/Raspberry Pi ses projeleri.
