IC-238 Banana Jak CX-02 Kırmızı

IC-238 Banana Jak CX-02 Kırmızı

IC-238 Banana Jak CX-02 Kırmızı, elektronik bağlantılarda kullanılan standart 4mm banana fişlerle uyumlu, panel montajına uygun bir bağlantı terminalidir. Kırmızı rengi sayesinde pozitif bağlantıların kolayca tanımlanmasını sağlayan bu jack, yüksek kaliteli pirinç malzemeden üretilmiştir.

Laboratuvar ekipmanları, güç kaynakları ve test cihazlarında yaygın olarak kullanılan bu klemens türü, dayanıklı yapısı ve güvenilir elektrik iletimi ile ön plana çıkmaktadır. CX-02 modeli, kolay montaj imkanı ve yüksek kalite standartları ile profesyonel kullanıma uygundur.

Arkasındaki vida terminali sayesinde kolay kablo bağlantısı sunan bu Born klemens ve banana jack ürünü, elektronik projelerinizde güvenilir bağlantılar oluşturmanızı sağlar. Eğitim setleri, elektronik laboratuvarları ve hobi projelerinde tercih edilen kaliteli bir çözümdür.

Teknik Özellikler

IC-238 Banana Jak CX-02 Kırmızı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: IC-238 / CX-02
• Tip: Banana Jak
• Renk: Kırmızı
• Malzeme: Pirinç kontak, plastik yalıtkan
• Giriş Çapı: 4mm
• Maksimum Akım: 20A
• Maksimum Gerilim: 60V DC / 30V AC
• İzolasyon Direnci: >100MΩ
• Kontak Direnci: <0.02Ω
• Yalıtkan Malzeme: ABS plastik
• Montaj Delik Çapı: 8mm
• Bağlantı Tipi: Vida terminali
• Çalışma Sıcaklığı: -25°C ile +85°C
• Koruma Sınıfı: IP20
• Standart Uyumluluğu: CE, RoHS
• Ağırlık: Yaklaşık 5g

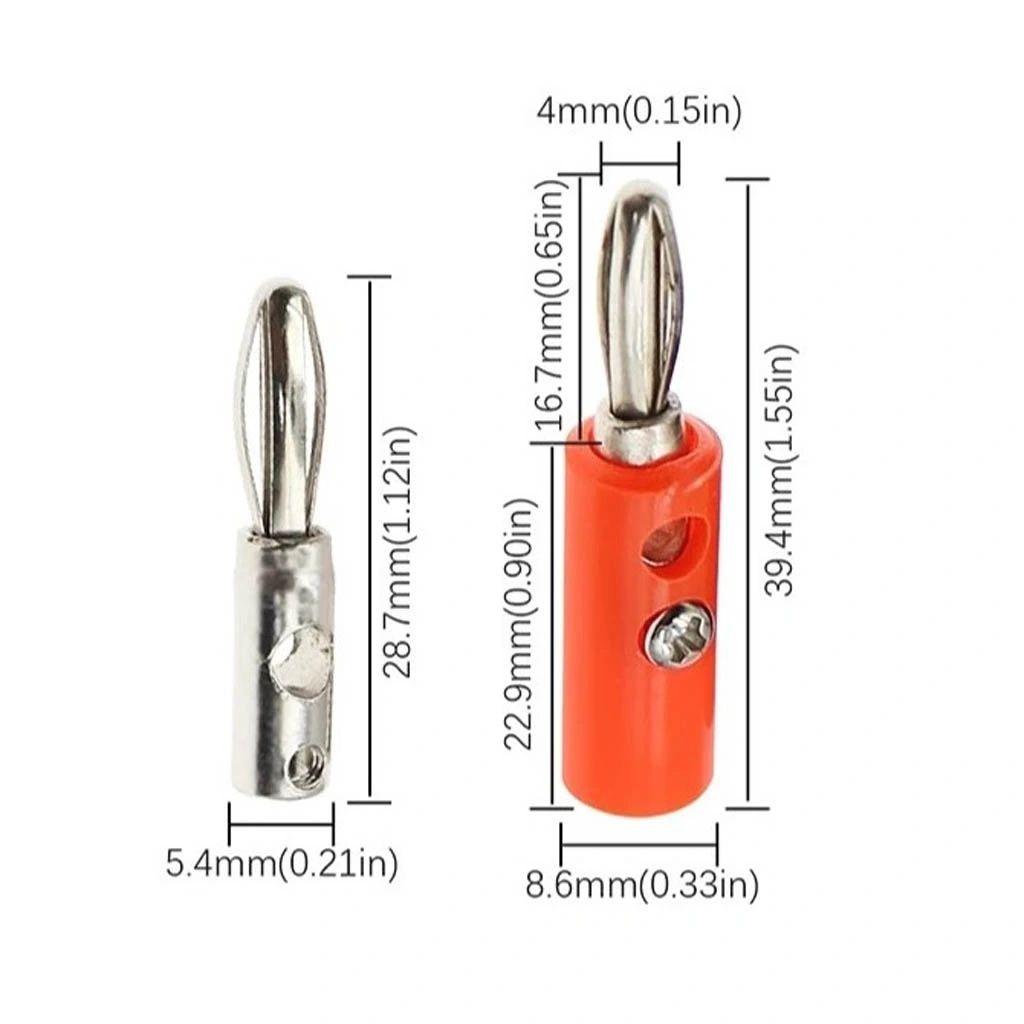

• Toplam Uzunluk: Yaklaşık 30mm
• Dişli Çapı: M8
• Vida Terminal Kapasitesi: 22-14 AWG (0.5-2.0mm²)

Kullanım Alanları

IC-238 Banana Jak CX-02 Kırmızı'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Laboratuvar Ekipmanları

• Güç kaynakları
• Osiloskoplar
• Multimetreler
• Sinyal jeneratörleri
• Test cihazları

Eğitim Ekipmanları

• Elektronik deney setleri
• Eğitim boardları
• Öğrenci laboratuvarları
• Deney düzenekleri
• STEM eğitim malzemeleri

Ses ve Müzik Sistemleri

• Hoparlör bağlantıları
• Amplifikatörler
• Ses mikserleri
• Stüdyo ekipmanları
• DJ ekipmanları

Elektronik Hobi Projeleri

• Arduino projeleri
• DIY elektronik devreleri
• Güç kaynağı tasarımları
• Prototip geliştirme
• Hobi elektronik setleri

Avantajlar ve Özellikler

IC-238 Banana Jak CX-02 Kırmızı'nın sağladığı avantajlar ve çözümler.

• Kolay Tanımlama: Kırmızı renk ile pozitif bağlantıların ayırt edilmesi
• Standart Uyumluluk: 4mm banana fişler ile tam uyum
• Dayanıklı Yapı: Pirinç kontak ile uzun ömürlü kullanım
• Kolay Montaj: 8mm standart panel montaj deliği
• Güvenilir Bağlantı: Vida terminali ile sağlam kablo bağlantısı
• Yüksek İletkenlik: Düşük kontak direnci ile verimli çalışma
• Kaliteli Yalıtım: ABS plastik ile elektriksel izolasyon
• Geniş Kullanım Alanı: Laboratuvar, eğitim ve hobi uygulamaları
• Uygun Fiyat: Kalite-performans dengesi
• Evrensel Standart: Dünya çapında kullanılan 4mm standart

Montaj ve Kullanım Rehberi

IC-238 Banana Jak CX-02 Kırmızı'nın etkili kullanımı hakkında bilgiler.

Doğru montaj adımları:

• Panel Hazırlığı: 8mm çapında delik açın
• Ön Montaj: Banana jakı panel deliğine önden yerleştirin
• Arka Sabitleme: Somunu arka taraftan sıkarak sabitleyin
• Kablo Hazırlığı: Kablo ucunu 5-7mm soyun, gerekirse kalayın
• Kablo Bağlantısı: Terminal vidasını gevşetin, kabloyu yerleştirin ve vidayı sıkın
• Test: Bağlantıyı hafifçe çekerek sağlamlığını kontrol edin

Verimli kullanım için öneriler:

• Renk kodlaması için kırmızı ve siyah jakları birlikte kullanın
• Yüksek akım uygulamalarında kalın kesitli kablo tercih edin
• Vidaları periyodik olarak kontrol edin ve gerekirse yeniden sıkın
• Banana fişlerinin tam oturduğundan emin olun
• Metal kontakları temiz tutarak iletkenliği koruyun
• Vidalı bağlantı yerine lehimleme de yapabilirsiniz
• Contaları değiştirerek sızdırmazlık seviyesini artırabilirsiniz

Sorun Giderme ve İpuçları

IC-238 Banana Jak CX-02 Kırmızı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Montaj: Somunu kontrol edin, gerekirse conta ekleyin
• Zayıf İletkenlik: Kontakları temizleyin, kabloyu yeniden bağlayın
• Fiş Oturmama Sorunu: Jakin içini kontrol edin, temizleyin
• Plastik Kısımda Çatlak: Aşırı sıkmadan kaçının, yenisiyle değiştirin

Verimli Kullanım İpuçları

• Yaylı mekanizmayı korumak için fişleri düz takıp çıkarın
• Dişli kısımları zedelememek için uygun alet kullanın
• Titreşimli ortamlarda diş kilitleme solüsyonu kullanın
• Oksitlenmeyi önlemek için kuru ortamda kullanın

Paket İçeriği

• IC-238 Banana Jak CX-02 Kırmızı
