IC-229 Mikrofon Kapsülü 10x7mm 1 Adet

IC-229 Mikrofon Kapsülü 10x7mm (1 Adet)

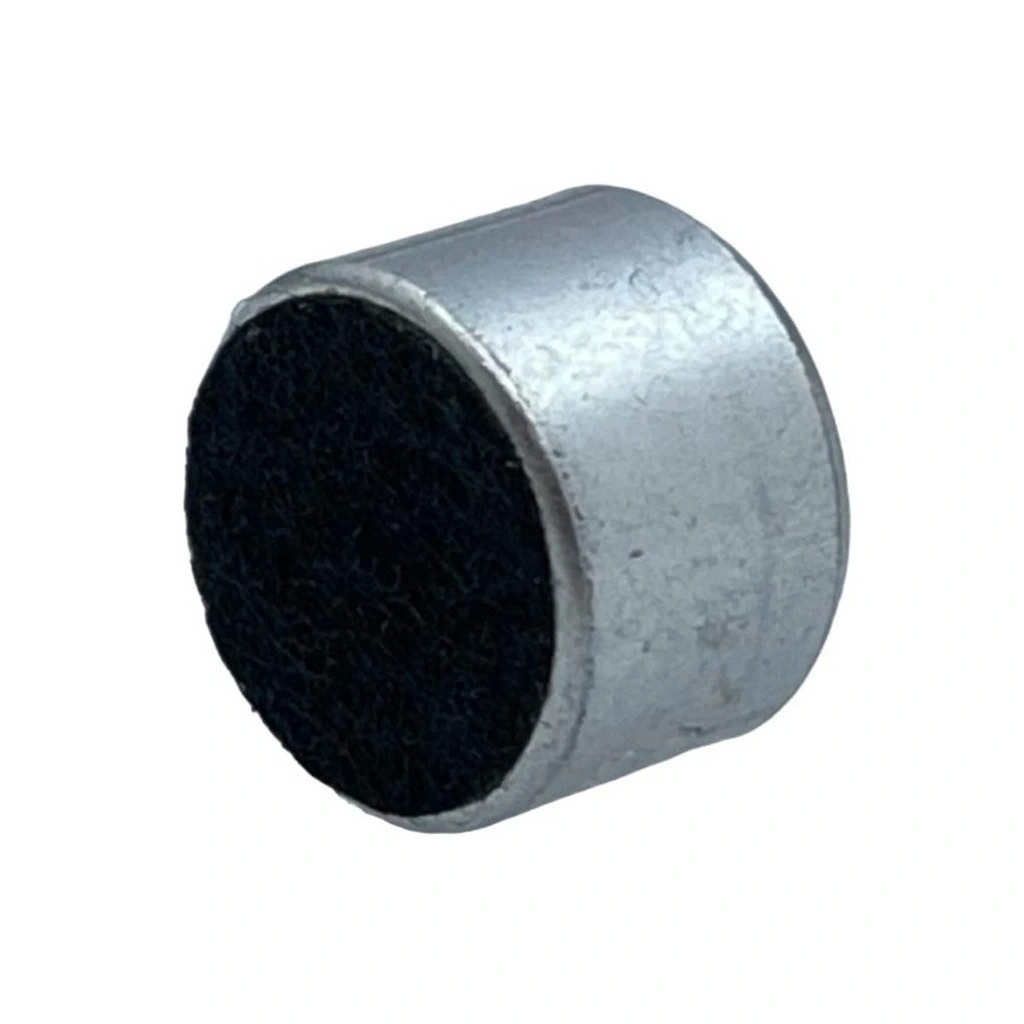

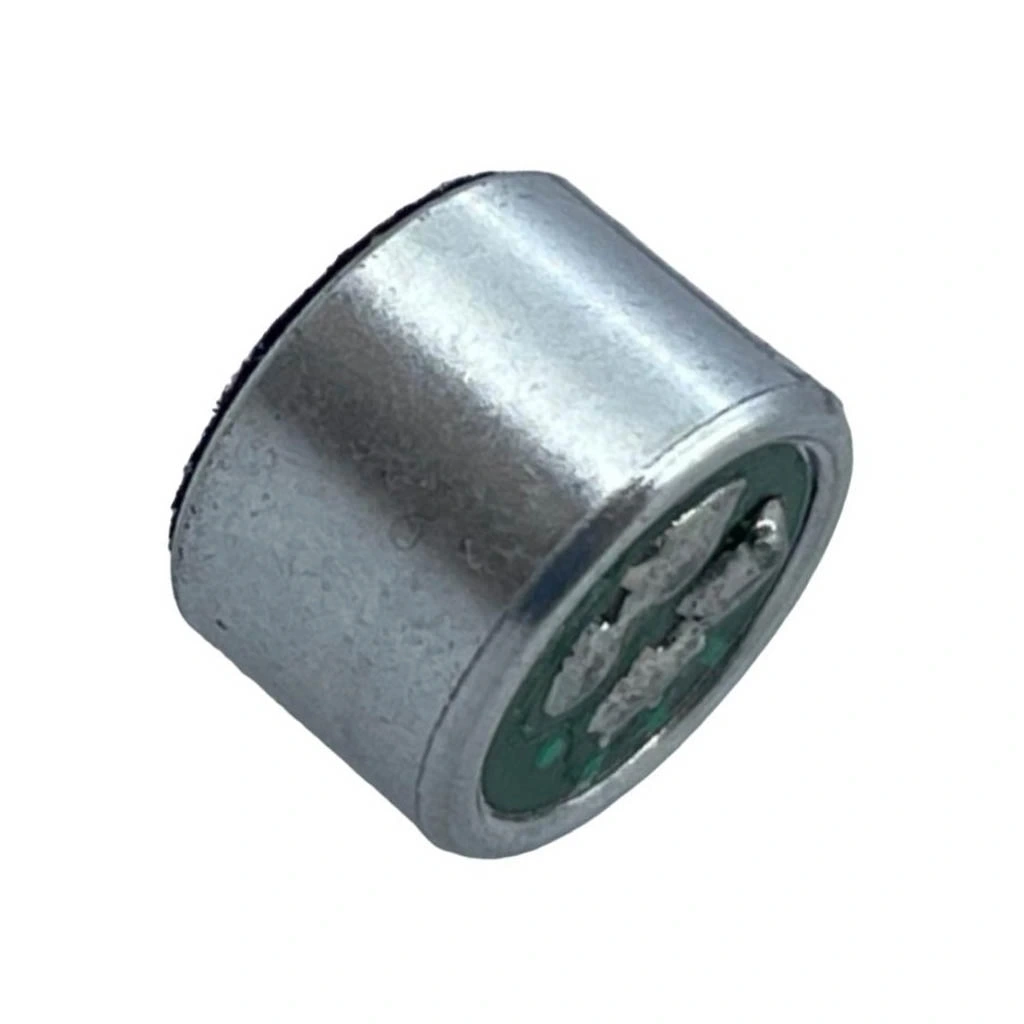

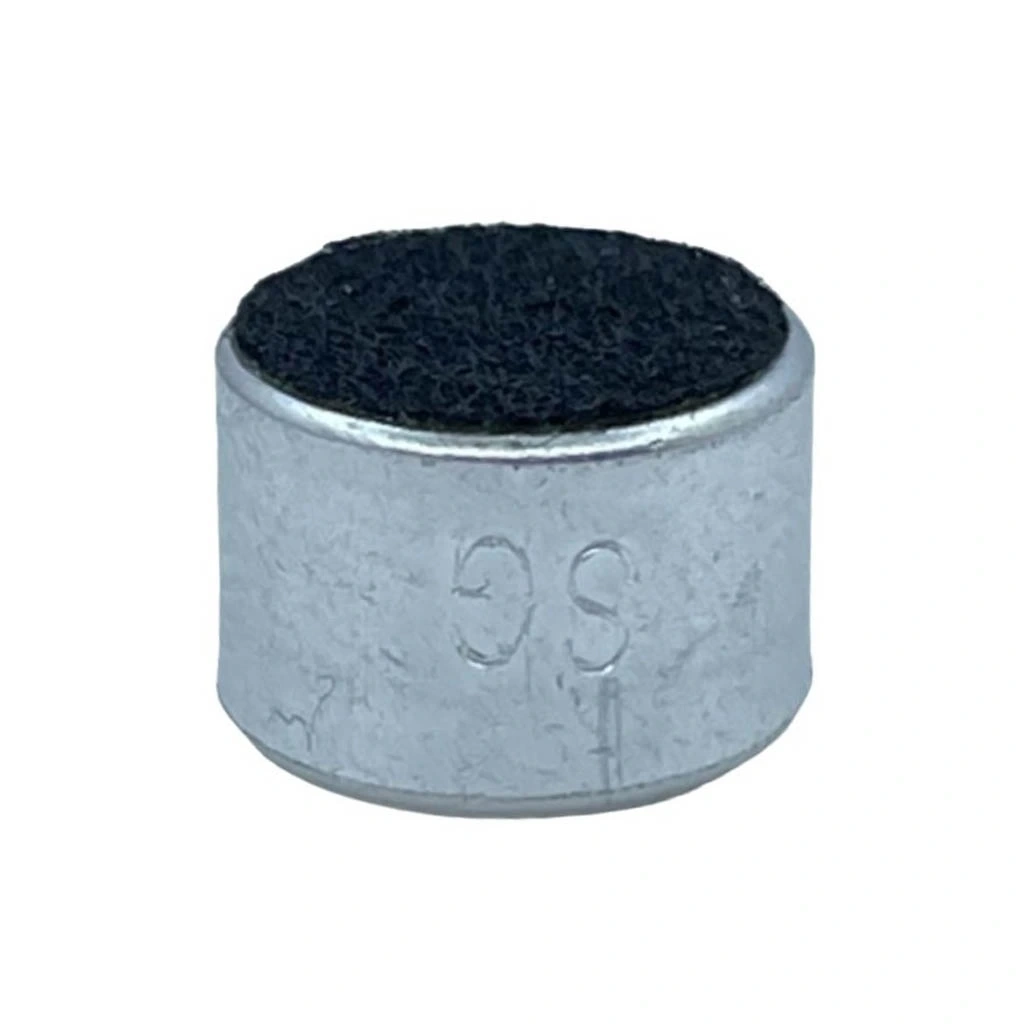

IC-229 Mikrofon Kapsülü, ses algılama ve kayıt projeleriniz için idealdir. 10x7mm boyutundaki kompakt yapısı, çeşitli elektronik projelere kolay entegrasyon sağlar.

Elektret kondansatör tipi bu mikrofon, geniş frekans tepkimesi ve hassas ses algılama özelliği ile dikkat çeker. İki pinli tasarımı sayesinde devrelerinize kolayca bağlanabilir.

Arduino ve diğer mikrodenetleyici sistemlerle ses kontrollü projeler, ses kayıt uygulamaları ve ses seviyesi algılama sistemleri gibi birçok projede kullanılabilir. Yüksek hassasiyetiyle düşük ses seviyelerini bile algılayabilir.

Teknik Özellikler

IC-229 Mikrofon Kapsülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Mikrofon Tipi: Elektret Kondansatör

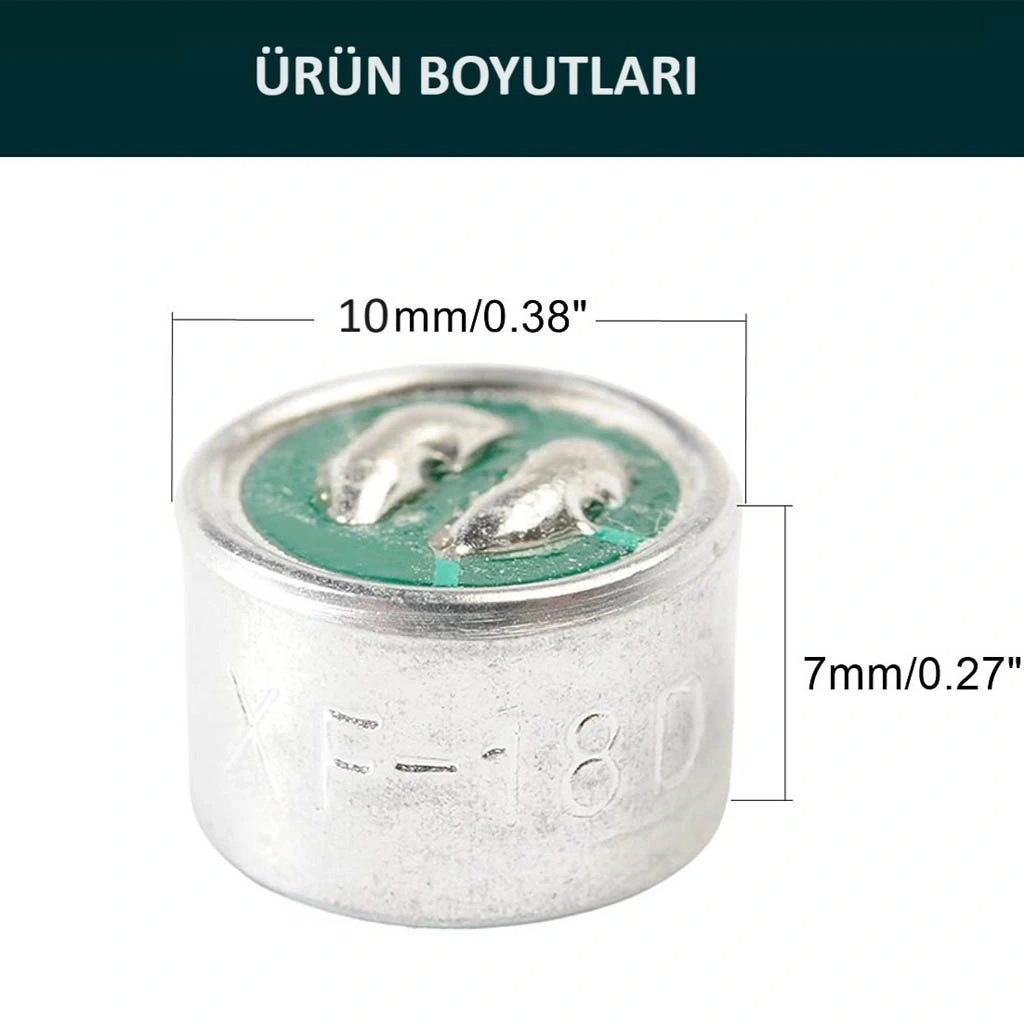

• Boyutlar: 10mm (çap) x 7mm (yükseklik)
• Çalışma Voltajı: 1,5V - 10V DC
• Hassasiyet: -44dB ±2dB (0dB=1V/Pa, 1kHz)
• Empedans: <2.2kΩ
• Frekans Yanıtı: 20Hz - 16kHz
• Sinyal/Gürültü Oranı: >60dB
• Maksimum Akım Tüketimi: 0.5mA

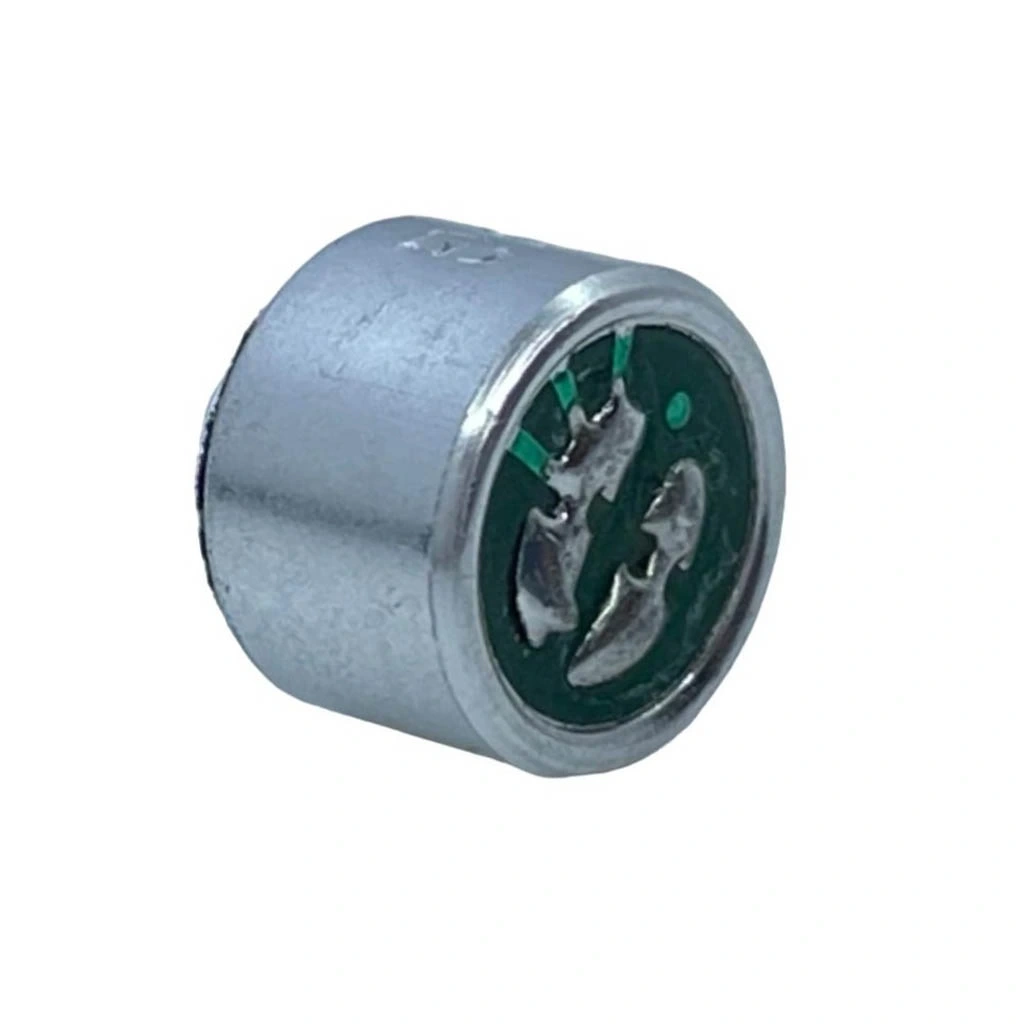

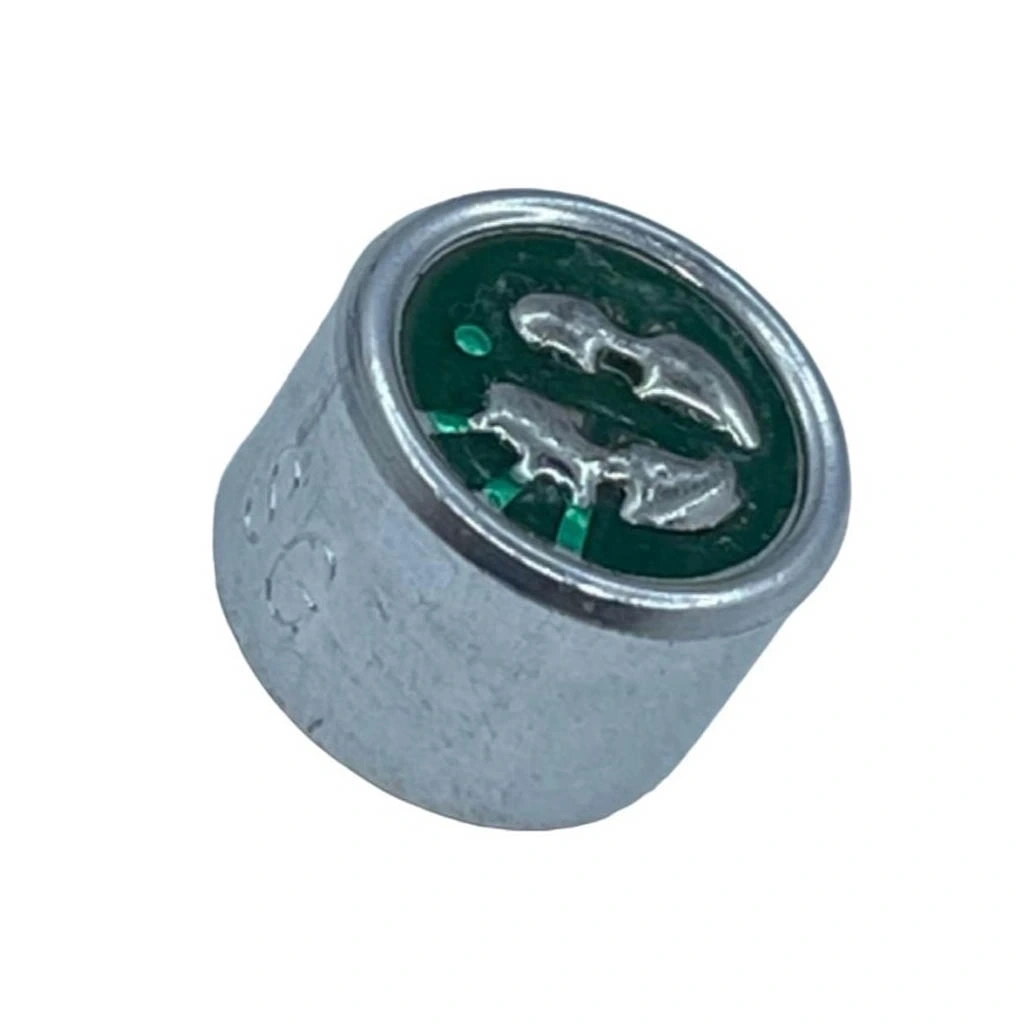

• Bağlantı Tipi: 2 pin (Pozitif, Negatif)
• Direktif Özellik: Omnidirectional (Her yönlü)
• Maksimum Ses Seviyesi: 120dB SPL
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Depolama Sıcaklığı: -40°C ~ +85°C
• Kapsül Malzemesi: Metal muhafaza
• Ağırlık: Yaklaşık 1.2g
• Bağlantı Bacakları: Lehimlenebilir iletken pinler

Bağlantı ve Kullanım

IC-229 Mikrofon Kapsülünün elektronik devrelere bağlantı şeması ve kullanım talimatları.

IC-229 mikrofon kapsülünü Arduino'ya bağlamak için temel bir devre şeması aşağıdaki gibidir:

• Pozitif Pin: 4.7kΩ - 10kΩ pull-up direnci üzerinden VCC'ye (3.3V veya 5V)
• Negatif Pin: Doğrudan Arduino GND pinine
• Sinyal: Pozitif pin ve direnç bağlantı noktasından Arduino analog girişine (örn. A0)

Mikrofon, yüksek empedanslı bir kaynaktır, bu nedenle sinyal kalitesini artırmak için basit bir yükseltici devre kullanılması önerilir. LM358 veya LM386 gibi op-amplar ile basit bir yükseltici devre kurabilirsiniz.

Ses algılama projelerinde, ses sinyalini işlemek için Arduino'nun analogRead() fonksiyonu kullanılır. Mikrofon genellikle AC sinyali ürettiğinden, DC ofset eklemek için bir kapasitör ve voltage divider kullanabilirsiniz.

Daha hassas ses algılama projeleri için modüller kategorisinde bulunan hazır mikrofon amplifikatör modülleri de kullanılabilir. Bu modüller, ses sinyalini Arduino için uygun seviyeye yükseltir.

Uygulama Alanları

IC-229 Mikrofon Kapsülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ses Algılama Projeleri

• Alkış ile kontrol edilen sistemler
• Ses aktivasyonlu ışıklar ve LED'ler
• Gürültü seviyesi monitörleri
• Bebek ağlama dedektörleri

Ses Kayıt ve Analiz

• DIY ses kayıt cihazları
• Ses frekansı analizörleri
• Müzik reaktif sistemler
• Ses spektrum görselleştiriciler

İletişim ve Güvenlik

• Basit interkom sistemleri
• Ses aktivasyonlu güvenlik sistemleri
• Akustik alarm dedektörleri
• Konuşma tanıma projeleri

Proje Örnekleri

IC-229 Mikrofon Kapsülü kullanılarak yapılabilecek detaylı proje örnekleri.

Ses Seviyesi Göstergesi

Arduino Nano, IC-229 mikrofon kapsülü ve 10 adet LED kullanarak bir ses seviyesi göstergesi (VU metre) yapabilirsiniz. Devre, elektret mikrofon için bir yükseltici katı içerir. Ses seviyesi arttıkça daha fazla LED yanar, böylece ses seviyesini görsel olarak izleyebilirsiniz. Arduino, mikrofonu 10ms aralıklarla örnekler ve ses seviyesini hesaplar. Mikrofondan analog değerler okunur, ortama göre kalibre edilir ve LED'lere çıktı olarak gönderilir.

Ses seviyesinin geçici değişimlerini yumuşatmak için hareketli ortalama filtreleme tekniği kullanılabilir. Proje, sinüzoidal analog değerler üretmek için map() ve constrain() fonksiyonlarını kullanır. Ek özellik olarak, belirli bir eşik değerin üzerindeki ses seviyelerinde alarm verecek bir fonksiyon da eklenebilir. Bu proje, müzik stüdyolarında, gürültü kontrolünde veya partilerde interaktif bir görsel eleman olarak kullanılabilir.

Alkış Kontrollü LED Anahtarı

Arduino UNO, IC-229 mikrofon kapsülü ve bir röle modülü kullanarak alkış ile kontrol edilen bir anahtar yapabilirsiniz. Sistem, belirli bir süre içinde iki alkış sesini algılayarak ışık veya başka bir cihazı açıp kapatır. Mikrofon kapsülünün çıkışı, LM358 op-amp kullanılarak yükseltilir ve Arduino'nun dijital pinine bağlanır. Arduino kodu, alkış sesinin yüksekliğini ve süresi arasındaki zamanı ölçerek yanlış tetiklemeleri önler. İki alkış arasındaki süre 0.5-1 saniye olduğunda röle durumunu değiştirir.

Gürültülü ortamlarda hatalı tetiklemeleri azaltmak için ses eşiği ayarlanabilir. Ayrıca, bir potansiyometre ekleyerek kullanıcının ses hassasiyetini ayarlamasına olanak tanıyabilirsiniz. Sistem, enerji tasarrufu için derin uyku modunu da destekleyebilir. Bu pratik proje, yatak odası lambası, TV veya diğer ev aletlerini kontrol etmek için kullanılabilir. Hands-free kontrol sağladığı için engelli bireyler için de yararlı olabilir.

Dijital Ses Kayıt Cihazı

Arduino Mega, IC-229 mikrofon kapsülü, SD kart modülü ve küçük bir OLED ekran kullanarak basit bir dijital ses kayıt cihazı yapabilirsiniz. Mikrofon sinyali, NE5532 op-amp ile yükseltilir ve Arduino'nun analog girişine bağlanır. Arduino, mikrofon sinyalini 8kHz veya 16kHz örnekleme hızında dijitalleştirir ve SD karta WAV formatında kaydeder. Kayıt kontrolü için üç düğme eklenir: kayıt başlat/durdur, dosya seç ve silme. OLED ekran, kayıt süresini, dosya adını ve ses seviyesini görüntüler.

SD kart modülü, SPI arayüzü üzerinden Arduino'ya bağlanır ve FAT32 dosya sistemini kullanır. Pil durumunu izlemek için bir voltaj bölücü devre eklenebilir. Kayıt kalitesini artırmak için, analog filtre devresi ve otomatik kazanç kontrolü (AGC) eklenebilir. Güç kaynağı olarak 9V pil veya 18650 Li-ion pil kullanılabilir. Kayıtları bilgisayara aktarmak için SD kart çıkarılabilir veya USB bağlantısı eklenebilir. Bu proje, röportajlar, sesli notlar veya doğa sesleri kaydı için kullanılabilir.

Sorun Giderme ve İpuçları

IC-229 Mikrofon Kapsülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Düşük Ses Seviyesi: Yükseltici devre ekleyin veya pull-up direncini küçültün.
• Gürültülü Sinyal: Mikrofon ve devre arasında kısa kablolar kullanın, ekranlı kablo tercih edin.
• Polarite Sorunları: Metal gövdenin GND'ye bağlandığından emin olun.
• DC Ofset: Mikrofon çıkışına bir yüksek geçiren filtre (kapasitör) ekleyin.
• Bağlantı Sorunları: Lehim bağlantılarını kontrol edin, soğuk lehim yapmaktan kaçının.

Performans İpuçları

• Gürültü azaltmak için mikrofonu yükseltici devreye mümkün olduğunca yakın tutun.
• Dijital filtreler kullanarak yazılımsal gürültü azaltma uygulayın.
• Gürültülü güç kaynaklarından kaçının, temiz bir güç kaynağı kullanın.
• Hassasiyeti artırmak için çok aşamalı yükseltici devreler kullanabilirsiniz.
• Daha doğru ses seviyesi algılaması için RMS (Root Mean Square) hesaplama yöntemini kullanın.

Paket İçeriği

• 1 adet IC-229 Mikrofon Kapsülü 10x7mm
