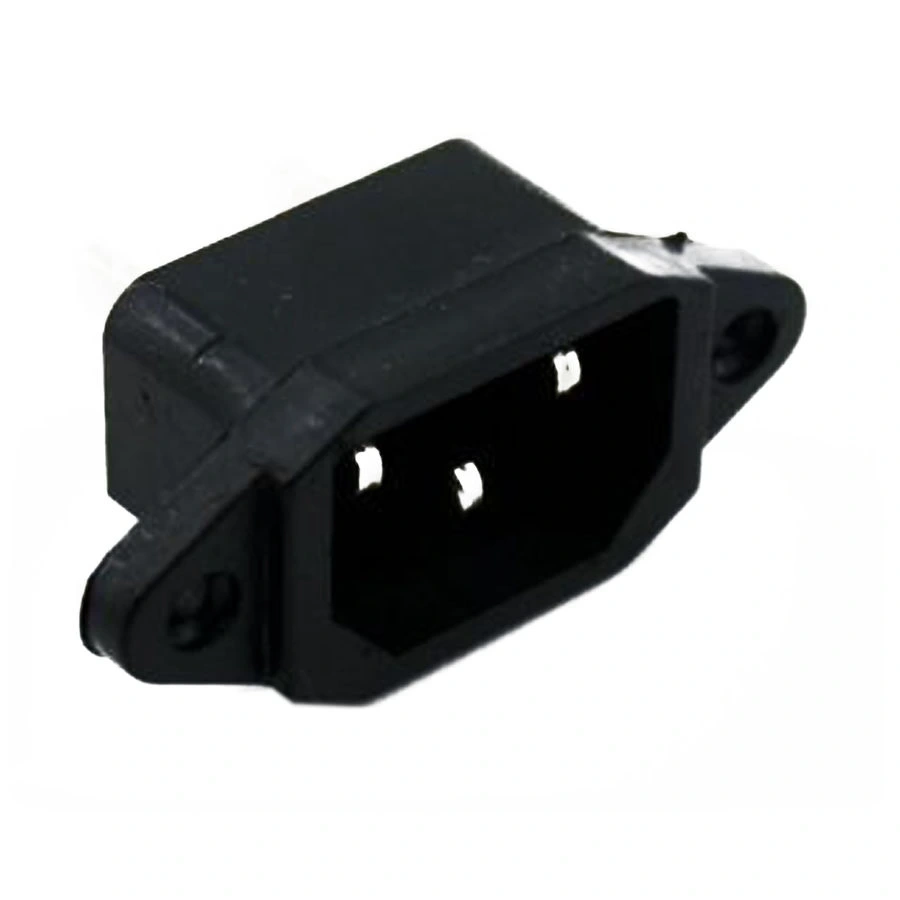

IC-212 Power Fiş Erkek Şase

IC-212 Power Fiş Erkek Şase

IC-212, elektronik cihazların güç çıkışı için kullanılan panel montajlı IEC C14 erkek şase tipi power fişidir. Standart C13 dişi konnektörlü güç kablolarını bağlayabildiğiniz bu komponent, güç dağıtım üniteleri ve özel güç sistemleri için ideal bir çözümdür.

IEC 60320-1 standardına uygun olan bu erkek fiş, 10A akım taşıma kapasitesine sahiptir. Elektronik komponentler arasında yer alan bu konnektör, endüstriyel ekipmanlardan güç dağıtım sistemlerine kadar geniş uygulama alanları sunar.

Lehim terminalleri ile kolay montaj imkanı sunar ve yanmaz malzemesi ile güvenli kullanım sağlar. Konnektör ailesinin önemli bir üyesi olan bu power giriş konnektörü, rack montajlı sistemler, PDU'lar ve özelleştirilmiş güç çözümlerinde yaygın olarak kullanılır.

Teknik Özellikler

IC-212 Power Fiş Erkek Şase ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: IEC C14 (Erkek)
• Montaj Tipi: Şase montaj
• Akım Kapasitesi: 10.A (max)
• Voltaj Derecesi: 250V AC
• Terminal Tipi: Lehim bağlantı
• Terminal Sayısı: 3 (L, N, G)
• Gövde Malzemesi: Yanmaz termoplastik (UL94V-0 uyumlu)
• Kontak Malzemesi: Pirinç, nikel kaplama
• İzolasyon Direnci: >100MΩ @ 500V DC
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Kontak Direnci: <10mΩ
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Takma/Çıkarma Ömrü: >1000 çevrim
• Montaj Delik Ölçüsü: Yaklaşık 27.8mm x 19.2mm dikdörtgen
• Montaj Tipi: Snap-in (geçmeli)
• Boyutlar (GxYxD): Yaklaşık 28mm x 20mm x 28mm
• Standartlar: IEC 60320-1, UL 498, CSA C22.2
• RoHS Uyumluluğu: Evet
• Koruma Sınıfı: IP20
• Polarizasyon: Standart IEC polarizasyon

Kullanım Alanları

IC-212 Power Fiş Erkek Şase'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Dağıtım Sistemleri

• Rack montajlı PDU (Güç Dağıtım Üniteleri)
• UPS çıkış sistemleri
• Çoklu güç çıkışlı paneller
• Veri merkezi güç dağıtım sistemleri
• Özelleştirilmiş güç kutuları

Endüstriyel Uygulamalar

• Kontrol panelleri
• Test ekipmanları
• Laboratuvar güç sistemleri
• Medikal cihaz güç çıkışları
• Elektronik üretim test istasyonları

Özel Sistemler

• Ses ve ışık ekipmanları
• Stüdyo güç dağıtım sistemleri
• DIY güç dağıtım projeleri
• Özel bilgisayar sistemleri
• Server kabinetleri

Avantajlar ve Özellikler

IC-212 Power Fiş Erkek Şase'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Evrensel Standart: Yaygın kullanılan IEC C14 formatı
• Yüksek Akım Kapasitesi: 10A ile güçlü cihazları destekler
• Snap-in Montaj: Kolay ve hızlı kurulum
• Üç Terminalli Tasarım: Toprak hattı dahil tam güvenlik
• Kompakt Tasarım: Minimum alan kullanımı
• Yanmaz Malzeme: UL94V-0 uyumlu güvenlik
• Lehim Terminalleri: Kolay bağlantı imkanı
• Sağlam Yapı: Uzun ömürlü kullanım
• Endüstriyel Standartlara Uyum: UL, CSA sertifikalı
• Panel Montaj: Şaselere kolay entegrasyon

Montaj ve Kurulum

IC-212 Power Fiş Erkek Şase'nin montajı ve kurulumu hakkında bilgiler.

Şase Kesimi ve Montaj:

• Şase üzerinde yaklaşık 27.8mm x 19.2mm dikdörtgen kesim yapın
• Kesim kenarlarını temizleyin ve çapakları alın
• Konnektörü ön taraftan hafif açılı olarak yerleştirin
• Konnektörü yerine oturana kadar içeri doğru bastırın
• Tam olarak yerleştiğinden emin olun

Terminal Bağlantıları:

• L (Line/Faz): Genellikle kahverengi veya siyah kablo
• N (Nötr): Genellikle mavi veya beyaz kablo
• G (Ground/Toprak): Yeşil veya yeşil/sarı kablo
• Terminallere lehim yaparken yeterli ısı uygulayın
• Lehimleme sonrası bağlantıları izole edin

Kablolama İpuçları:

• 10A için en az 0.75mm² kesitli kablo kullanın
• Yüksek akım uygulamaları için 1.0mm² veya 1.5mm² tercih edin
• Lehimlemeden önce kabloları kalaylayın
• İç bağlantılarda kablo uzunluklarını minimumda tutun
• Kabloların terminallere doğru yerleştiğinden emin olun

Sorun Giderme ve İpuçları

IC-212 Power Fiş Erkek Şase kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Montaj: Kesim boyutlarını kontrol edin, gerekirse silikon ile sabitleyin
• Zayıf Elektrik İletimi: Terminal bağlantılarını kontrol edin, kaliteli lehim kullanın
• Montaj Zorluğu: Paneldeki kesim köşelerini hafifçe genişletin
• Fiş Oturmama Sorunu: Standart C13 kablo kullandığınızdan emin olun
• Terminallerde Isınma: Kablo kesitini artırın, bağlantıların temizliğini kontrol edin

Güvenlik İpuçları

• Montaj öncesi tüm güç kaynaklarını devre dışı bırakın
• Toprak bağlantısını kesinlikle ihmal etmeyin
• Terminal bağlantılarını düzgün izole edin
• Yüksek akım uygulamalarında uygun kablo kesiti kullanın
• Yanmaz malzemeden yapılmış şasede kullanın

Bakım ve Uzun Ömür İpuçları

• Kontakları periyodik olarak kontrol edin
• Nemli ortamlarda nem önleyici sprey kullanın
• Fiş takıp çıkarma işlemlerini dikkatli yapın
• Terminal bağlantılarının sıkılığını zaman zaman kontrol edin
• Konnektör içine toz ve yabancı madde girmesini önleyin

Paket İçeriği

• IC-212 Power Fiş Erkek Şase
