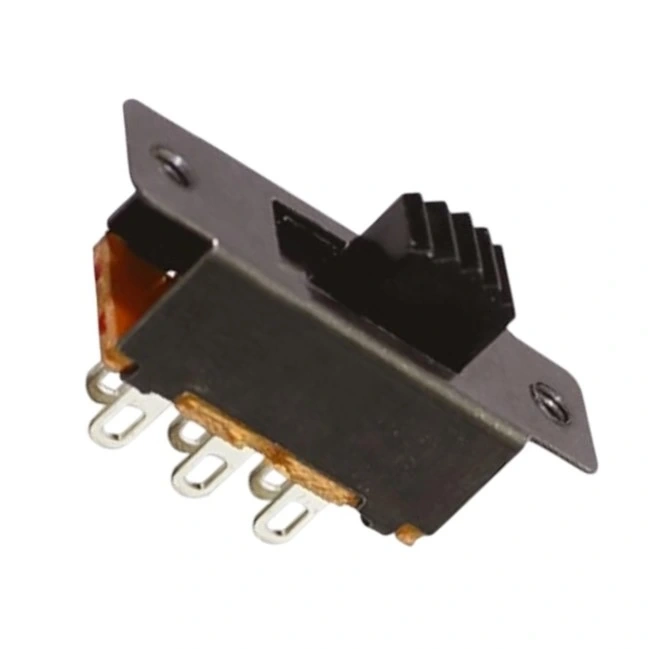

IC-208A Slide Switch ON-OFF-ON 6P

IC-208A Slide Switch, ON-OFF-ON üçlü fonksiyona sahip, 6 pinli, kaydırmalı bir anahtardır. Kompakt tasarımı ve dayanıklı yapısıyla elektronik devrelerde sık kullanılan bir anahtar türüdür. Kaydırmalı mekanizması, çeşitli elektriksel bağlantıların kolayca yapılmasını sağlar.

IC-208A Slide Switch, 3 konumlu (ON-OFF-ON) ve 6 pinli yapısıyla elektronik projelerinize hassas kontrol imkanı sunan kaliteli bir sürgülü anahtardır.

Kompakt boyutu ve güvenilir yapısıyla dikkat çeken bu switch, üç konumlu yapısı sayesinde açma, kapama ve ikinci bir açma seçeneği sunar.

PCB montajına uygun tasarımı ile devrelerinize kolayca entegre edilebilen bu slide switch, DPDT (Double Pole, Double Throw) yapısı sayesinde tek bir anahtarla iki bağımsız devreyi kontrol etme imkanı sağlar. Özellikle yön kontrolü, mod seçimi ve sinyal yönlendirme ihtiyacı olan projeler için ideal bir çözümdür.

Teknik Özellikler

IC-208A Slide Switch, standart elektronik uygulamalarda güvenle kullanabileceğiniz temel özelliklere sahiptir. Bu ürünün teknik detayları aşağıda listelenmiştir.

Model: IC-208A
Tip: Sürgülü Anahtar (Slide Switch)
Konum Sayısı: 3 (ON-OFF-ON)
Pin Sayısı: 6 pin
Kontak Yapısı: DPDT (Çift Kutuplu, Çift Atımlı)
Gövde Malzemesi: Plastik
Montaj Tipi: PCB Montaj (Lehim Bacaklı)
Çalışma Ömrü: >10,000 çalışma döngüsü
Kontak Direnci: ≤50mΩ
Yalıtım Direnci: ≥100MΩ
Dayanım Gerilimi: 300VAC
Nominal Gerilim: AC 125V / DC 24V
Nominal Akım: 0.3A (AC) / 0.5A (DC)
Çalışma Sıcaklığı: -20°C ~ +70°C

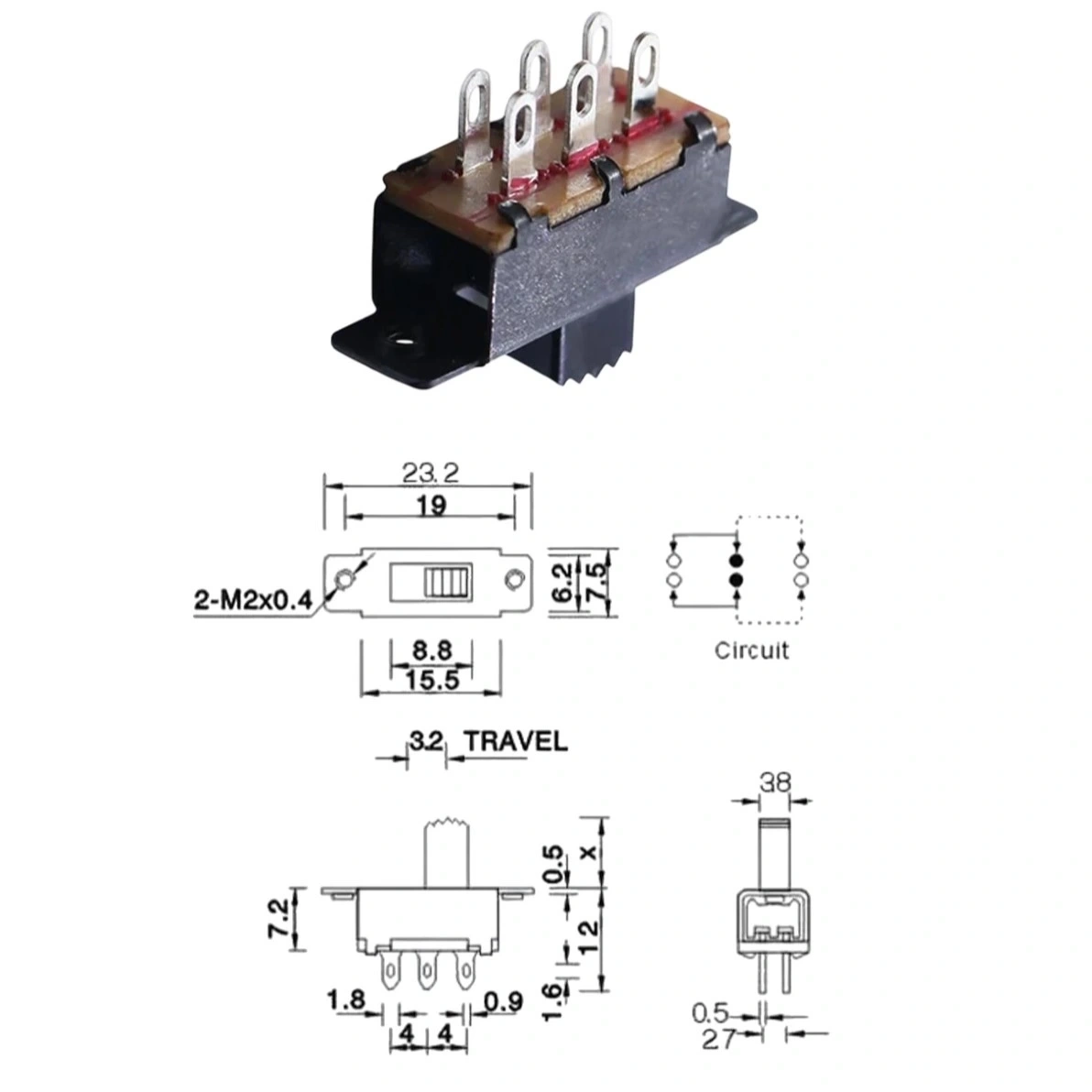

Boyutlar (yaklaşık): 8.5mm × 13mm × 6mm (G×U×Y)
Pin Dizilimi: 2 sıra, her sırada 3 pin
Sürgü Hareketi: Yatay (Soldan Sağa)

Kullanım Avantajları

IC-208A slide switch, üç konumlu yapısı ve kompakt boyutlarıyla elektronik projelerinizde önemli avantajlar sunar. Bu avantajlar aşağıda listelenmiştir.

Üç Konumlu Yapı: ON-OFF-ON yapısı ile çok fonksiyonlu kontrol imkanı.
DPDT Devre Kontrolü: İki bağımsız devreyi tek switchle kontrol etme yeteneği.
Kompakt Boyut: Küçük elektronik projelerde bile kullanılabilecek minimal tasarım.
Kolay Montaj: Standart pin aralığı ile PCB'ye sorunsuz entegrasyon.
Belirgin Konum Geçişleri: Her konumda net mekanik geri bildirim hissi.
Yön Kontrolü: İleri-Dur-Geri gibi uygulamalar için ideal yapı.
Düşük Maliyet: Ekonomik fiyatıyla bütçe dostu bir çözüm.
Uzun Ömür: 10,000+ çalışma döngüsü ile dayanıklı yapı.
Sıcaklık Dayanımı: Geniş çalışma sıcaklığı aralığı (-20°C ~ +70°C).

İdeal Kullanım Alanları

IC-208A ON-OFF-ON Slide Switch, birçok farklı elektronik projede kullanım için idealdir. Özellikle iki yönlü kontrol gerektiren uygulamalarda tercih edilebilir.

DC Motor Kontrolü: İleri-Dur-Geri yön kontrolü
Hobi Elektronik Projeleri: Arduino ve Raspberry Pi uygulamaları
Ses Sistemleri: Çoklu kanal veya mod seçimi
Oyuncak ve RC Araçlar: Hareket kontrolü ve fonksiyon seçimi
Aydınlatma Sistemleri: Farklı lamba gruplarının kontrolü
Test Ekipmanları: Ölçüm modu ve aralık seçimi
LED Projeleri: Farklı renk veya parlaklık modları
Eğitim Kitleri: Elektronik devre prensiplerini öğretme
Veri Seçici Devreler: Farklı sinyal yolları arasında geçiş
Taşınabilir Elektronik: Çalışma modu seçimi ve güç kontrolü

Montaj ve Kullanım İpuçları

İpucu: IC-208A Slide Switch montajında optimal performans için: PCB'de standart 2.54mm pin aralığına uygun delikler tasarlayın. Lehimlemeden önce switchin PCB'ye düzgün oturduğundan emin olun. Lehimleme sırasında aşırı ısı uygulamaktan kaçının (maksimum 300-320°C, 2-3 saniye). Önce köşe pinleri sabitleyip, switchin düzgün yerleştiğini kontrol edin, ardından diğer pinleri lehimleyin.

ON-OFF-ON Yapısının Avantajları

IC-208A'nın üç konumlu (ON-OFF-ON) yapısı, iki konumlu (ON-OFF) switchlere göre daha fazla kontrol esnekliği sunar. Bu yapının sağladığı önemli avantajlar vardır.

Çoklu Fonksiyon Kontrolü: ON-OFF-ON yapısı, tek bir kontrol elemanıyla üç farklı çalışma durumu sağlar. Orta konumda (OFF) sistem kapalı kalırken, diğer iki konumda (ON) farklı işlevler aktifleştirilebilir.

DPDT Yapısı ile Motor Kontrolü

IC-208A'nın 6 pinli DPDT yapısı ve ON-OFF-ON özelliği, DC motorların yön kontrolü için ideal bir kombinasyondur.

İleri-Dur-Geri Kontrolü: Bu switch ile DC motorların çift yönlü kontrolü basit ve etkili şekilde yapılabilir. Üst sıradaki 3 pin motorun bir ucunu, alt sıradaki 3 pin diğer ucunu kontrol eder. Her sırada, ortadaki pin (COM) motorun bir ucuna bağlanır.

Arduino ve Mikrodenetleyicilerle Kullanım

IC-208A slide switch, Arduino ve diğer mikrodenetleyici projelerinde çeşitli kontrol işlevleri için kullanılabilir. Özellikle çift yönlü seçimler için uygundur.

Mikrodenetleyici Entegrasyonu: Slide switchleri Arduino gibi mikrodenetleyicilerle kullanırken, farklı entegrasyon yöntemleri mevcuttur. Doğrudan giriş olarak: Mikrodenetleyicinin dijital pinlerine pull-up dirençleriyle bağlanarak üç farklı durum algılanabilir. Bu kullanımda, orta konum (OFF) yüksek empedans olarak okunur.

Ses ve Sinyal Uygulamalarında Kullanım

IC-208A slide switch, ses sistemleri ve sinyal yönlendirme uygulamalarında çok yönlü kontrol sağlar. Üç konumlu yapısı sinyal seçimi için idealdir.

Ses ve Sinyal Yönlendirme: Ses projelerinde, IC-208A slide switch ile farklı sinyal yolları arasında seçim yapılabilir. Stereo sistemlerde, sol kanal-sessiz-sağ kanal geçişi sağlanabilir.

Paket İçeriği

1 x IC-208A Slide Switch ON-OFF-ON 6P

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Geniş ürün yelpazemizle elektronik projeleriniz için doğru çözümü bulun.

Ürünleri İncele →

Switch

Çeşitli boyut ve modellerde switch ürünleri ile projelerinize kontrol kabiliyeti ekleyin. Slide, toggle, rocker ve daha birçok switch çeşidi Voltaj.net'te!

Ürünleri İncele →

Slide Switch

Çeşitli boyut ve modellerde slide switchler ile projelerinize kullanıcı kontrolü ekleyin. Dayanıklı ve güvenilir sürgülü anahtarlar elektronik uygulamalarınız için ideal çözüm.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. IC-208A Slide Switch de bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

ON-OFF-ON slide switch ile DC motor kontrolü nasıl yapılır?

Motor kontrolü için: Orta pinleri (COM) doğrudan motora bağlayın. Soldaki ON pinlerini güç kaynağının + ve - uçlarına bağlayın. Sağdaki ON pinlerini güç kaynağının - ve + uçlarına (ters) bağlayın. Sol konumda motor ileri döner, orta konumda durur, sağ konumda geri döner. Bu devre polarite değişimi yaparak çift yönlü kontrol sağlar.

IC-208A slide switch Arduino ile nasıl kullanılır?

Arduino bağlantısı: Switchi dijital pin okuma için bağlayın - ortak uçları (COM) GND veya 5V bağlayın. Diğer uçlara 10k pull-up/down dirençleri ekleyin. Pin değişimlerini okuyarak üç durumu algılayın. Alternatif olarak, analog pine bağlayarak direnç bölücü devre ile üç farklı voltaj değeri okuyun. ON-OFF-ON yapısını farklı program modları seçmek için kullanabilirsiniz.

6 pinli ON-OFF-ON slide switchte hangi pinler hangi konumda bağlanır?

Pin bağlantıları: 2 sıra halinde 3er pin vardır (1-2-3 üst, 4-5-6 alt). Her sırada ortadaki pin (2 ve 5) ortak (COM) pintir. Sol ON konumunda 2→1 ve 5→4 bağlanır. Orta (OFF) konumda hiçbir bağlantı yoktur. Sağ ON konumunda 2→3 ve 5→6 bağlanır. Süreklilik testi ile bağlantıları kolayca belirleyebilirsiniz.

ON-OFF-ON ve ON-ON slide switchler arasındaki fark nedir?

Temel farklar: ON-OFF-ON switchte orta konum devre kesicidir (hiçbir bağlantı yok). ON-ON switchte ise sadece iki aktif konum vardır, orta konum yoktur. ON-OFF-ON durdurma fonksiyonu veya güvenli kapatma gerektiren uygulamalarda idealdir. ON-ON ise sadece iki durum arasında geçiş yapılması gereken durumlarda kullanılır. ON-OFF-ON motor kontrolü için çok uygundur.

ON-OFF-ON slide switch ile LED kontrolü nasıl yapılır?

LED kontrolü: İki farklı LED grubu için her sırayı ayrı kontrol olarak kullanın. Ortak pinlere (COM) güç kaynağını bağlayın. Sol ON konumunda birinci grup LEDler yanar. Orta konumda tüm LEDler söner. Sağ ON konumunda ikinci grup LEDler yanar. Her LED grubu için uygun seri direnç eklemeyi unutmayın.

IC-208A slide switch hangi tip projelerde kullanmak daha uygundur?

Uygun projeler: İki yönlü motor kontrolü (ileri-dur-geri). Robot projeleri ve RC araçlar. Üç modlu aydınlatma sistemleri. Ses mikserleri ve kanal seçimi. Kaynak seçici devreler. Arduino mod seçme uygulamaları. Test cihazlarında ölçüm aralığı seçimi. Güç kaynağı yönlendirme devreleri. Alarm sistemlerinde mod seçimi. Eğitim amaçlı elektronik devreler.
